pappen ska inte sitta mot ytter panelen, dtavanligaste är 2"x4" stomme med vindpapp, sedan 2"x2" där man spiker ytter panel. altsaå luftspalt mellan panel och vindpapp. 195 isolering är det minsa man kan ha som ytter isolering(mot vindpappen) som man sedan plastar(altså när man ljudisolerar och inte har vertikal och horisontell isolering). luftspalt, 95iso och dubbel gips(hälst limmad tex Skias AT lim).

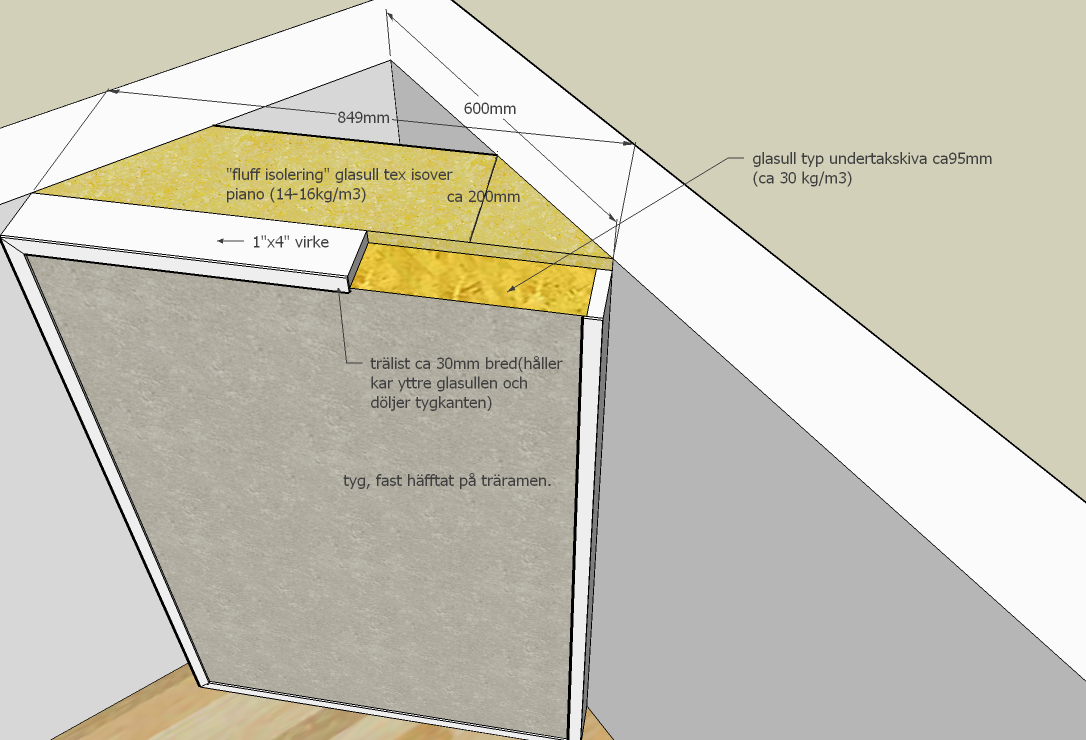

här är lösningan: antigen bygger man av trä reglar, isover piano(skivor) 95mm som absorbering och klär med tryg som man häftar på träreglarna + lite tunna lister. en annan variant kan va: denna i hörnet: http://www.absoflex.se/corner.htm och dom här på väggarna/taket: http://www.absoflex.se/anslagstavla_platprofil.html jag vet dock inte hur bra dom där är(??)

det om gör små rum dåliga är att en skass akustikbehandlig blir mer tydlig än i ett större rum. men man bör ju va medveten om rummets begränsningar.

du bör ladda in det extra tillägget i excel typ 5 gånger innan det funkar. en gång för varge del i excellen kanske?

varför går det inte att editera och byta/tabort bilder? här är rätt bild/ritning utan massa stavfel..he

nej, du ska ha glasull isover piano ljudskiva densitet 16kg/m3. 14kg/m3 om du kombinerar med någon skiva i högere densitet ytterst. undertakskivor tex ecophon modus är ca 30 kg/m3. jag använder till porösa ansorbenter 90mm ecophon modus och 95 piano 14kg/m3 + ca 70mm luft. http://forum.studiotips.com/viewtopic.php?t=535

kolla här: http://www.johnlsayers.com/HR/index1.htm

http://johnlsayers.com/Recmanual/index.htm

nej, vad du inte ska göra är att strypa ventilations systemet. gämför att gäspa(tyst, utan oljud) eller liknande med att blåsa likamycket luft genom ett sugrör = ffffuuuuuu!. prencipen är att man tar in(och suger in) rätt mängd luft genom ett aldeles för stort rör med en överdimisionerad ljusiolerad fläkt som går på lågfart. ljudemparna är istorsätt bara till för ljudisoleringen in/ut. fäketen sitter sist dvs på ut luften. ivanliga fall kanse man blåser in luften? men man vill ju inte båsta in fläkt ljudet. bästa alternativet i dit fall är att antingen sätta en ljudempare långt bak i venntilationsystemet och sedan sörre ljudslangar(mins 160mm eller större) eller dra slangar(finns kopplingar för sätta ihop små rör med större) på väggen och ha en ljdempare uppe vid taket.

en mellan vägger eller där rummen möts kall vara: felra lager gips(hälst limmad med demplim)- rockwoll/reglar(minst 95mm)- luft - reglar/rockwool - fleralager gips(hälst limmad med demplim). alla skarvar och skruvar ska va tätade med fogmassa tex sika latexfog. du har näligen gojort triple leaf och det är inte rätt. http://www.greengluecompany.com/understandingTripleLeaf.php och du ser själv att värdena är högst för en sån vägg jag beskrev här åven d.v.s double leaf. för optimal ljudisolering börni hälst ljudisolera alls väggar,golv och tak. bara en vägg är oftast inte bättre än av byggnaden är. iallfall i det rumm där det kommer spelas högst db. när det gäller akustiken så säjer jag så här: läs på om akustik, mät rummet och se till att förstå vad som behöver göras och hur. eller så anlitar ni en akustiker. sedan så rekomenderar jag att ni sätter uppen vägg i kontrollrummet så det blir rektangulärt. man räknar ut rummets storlek så resonansfrekvänserna bir så jämt spridda som möjligt. kvadratiska rum har närmligen samma resonsfrekvenser åt båda hållen(längd/bredd) = "dubbelt" såstor problem. här räknar ni ut det baserat på takhöjden http://www.mh-audio.nl/RoomDim.asp OBS! det gäller rummets färdiga storlek innan akustikbehndling. det är häller ingen vitts att gå utanför Optimal Room Dimensions för att utnytja maximal bygg yta efter som större rumm ger lägre resons vlket medför djupare akustik väggar, vliket inte gör rummet speciellt mycket störe.

här räknar du ut rumets storlek baserat på takhöjd: http://www.mh-audio.nl/RoomDim.asp kan du bygga över 3 meter i takhöjd så kommer det funka ba. nej takhöjden bör vara över 4,5m om det ska va under 40 hz. men det viktiga är resonans frekvenserna är jämt spridda så att det inte blir samma resonans frekvens åt 2 olika håll, vilket man räknar ut med calculeringen "Optimal Room Dimensions".

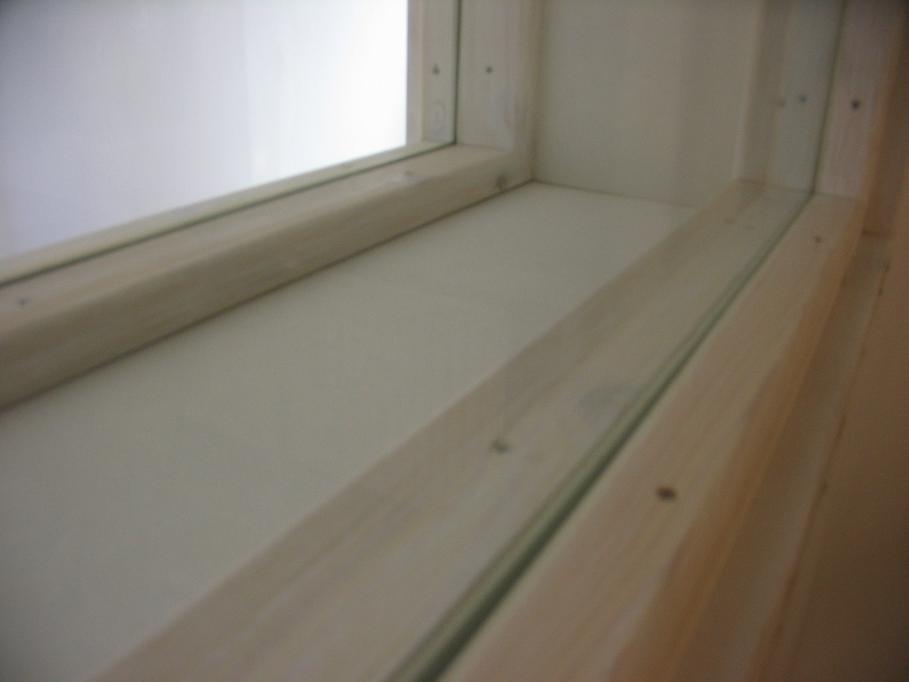

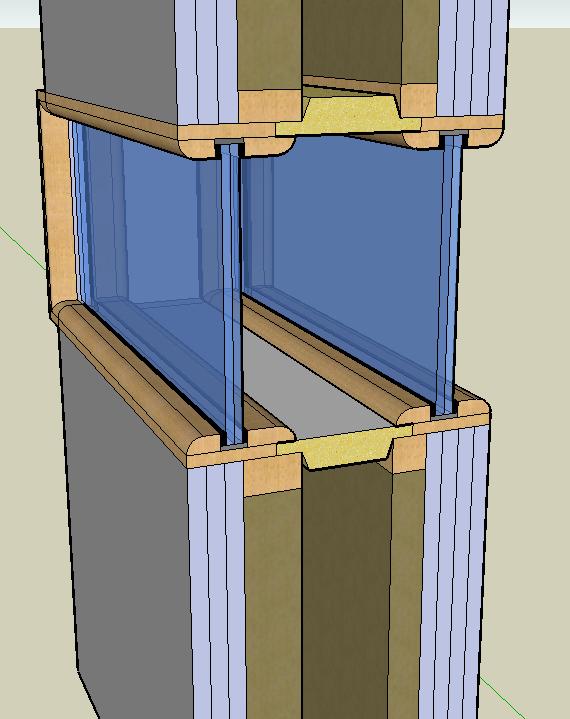

ja ett glas i varge rum. tjockt laminatglas. jag har 9 och 13mm glas, olika tjocklek för att dom då har olika resonans frekvens. det var vad glsmästaren rekomenderade mellan väggarna("karmen" mellan glasen) har jag satt tjock glasfiber absorbent, vit undertakskiva(ecophon modus). jag gjorde en snabb ritning förut som visar själva bygg konstruktionen( observera att den inte är gjord med några mått) en närbild på mitt fönster där man ser färdiga konstruktionen:

ja okej, klä väggarna och taket med nån tjock bygg isolering och klä in skiten med nått billigt tyg. 😄 alstå för att få bort ekot, om ni nu tycket det är viktigare än att ha bra akustik.

det finns tyvärr inga genvägar. plywood och isolering så som du bekriver kommer möjligen att funka som panel absorbent. men inte ljudisolera säskillit bra. man ska absolut inte ha luft mellan isoleringa och skiva. det ska var skivor -iso(med separat reglstomme) -luft -iso -skivor(regelstomme).

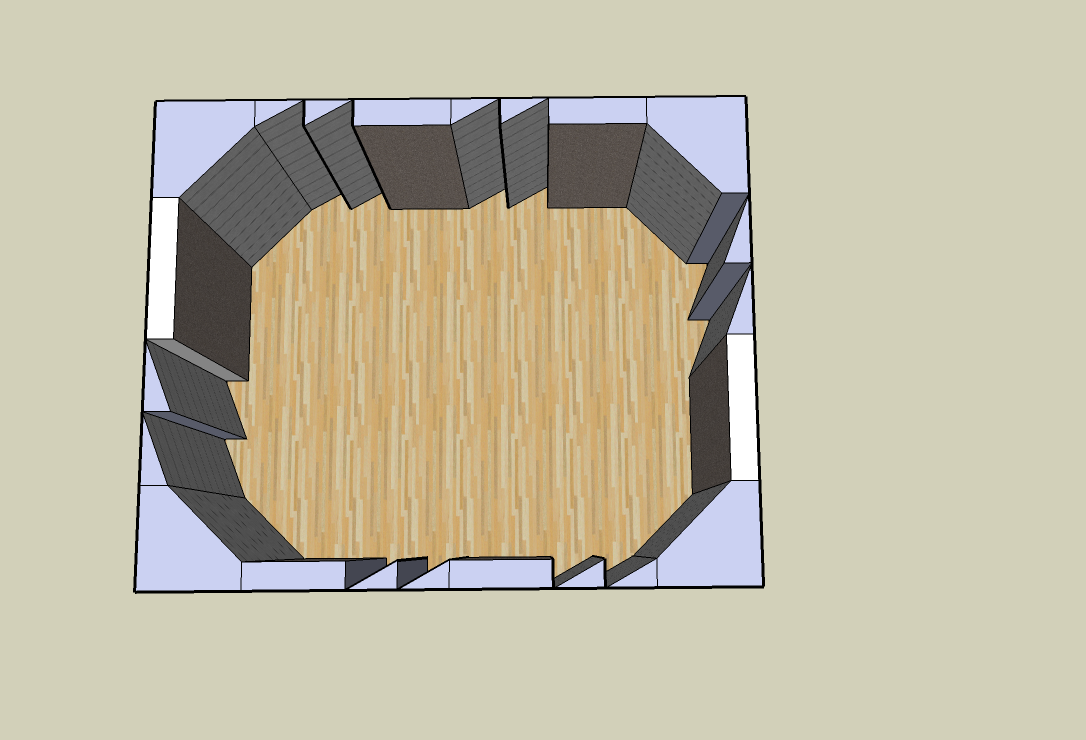

väggen ska va dubbelgips, hälst limmad med akustik lim. 2"x4" och 95 senull. 100mm luft. 2"x4" och 95 senull och dubbelgips. och det ska tätt som en ubåt, använd latexfog på alla skarvar och skruvar. ni måste (fast det begriper ni nog) bygga väggen äfter taket, atså inna mellan de syniga "takreglarna". men innan ni bygger så bör ni räkna på rummets storlek: http://www.mh-audio.nl/RoomDim.asp (oservera att måtten gäller fördigt rum och inte bygg yta) varför? där för att man få minsta akustiska problem. tänk på att om ni skiter i detta så kostar rummet fortafarande lika mycket att bygga. edit: när det gäller akustikken: http://www.johnlsayers.com/HR/index1.htm tex i "live rummet" kan ni bygga bygg THE CORNER ABSORBER i alla hörn. och sedan varannan THE SIDE WALL ABSORBER varannan THE REAR WALL ABSORBER bild exempel: hälst bör THE CORNER ABSORBER(bas) och THE SIDE WALL ABSORBER(mellan register) sätmmas efter rummets resonans frekvenser. alternativt efter calculerade room modes(resonans frekvenser, finns uträkningar hos mh-audio).

alternativet är väl att det finns nån längd i rummet som är 2,95m efter som det är osymetriskt. mät alla längeder i rummet. men äfter som kablarna till högtalare och mick går under dörren så kan det inte va tätt. vad är det i utrymmet som sticker ut vid dörren? oisolerat?(på sidan med trä panel)

3,8 ska naturligtvis va 3,5 raduis. dom andra måtten som jag la in senare var uträkning med högre perforerings %. det är altså dom saker jag ändrade för högre % perforering, övriga är samma som bilden(40hz) * sedan den sträckade linjen visar ju lådans inner mått, men när jag tänker efter så är svaret på frågan nej. jag menar ytan mellan den sträckare och grova linjen lär väl inte spela nån roll? * flödesmotståndet hämtade jag från zorba baserat på de kg/m3 mått jag räknade ut tidigare. om det stämmer vet jag inte, värkar det fel?

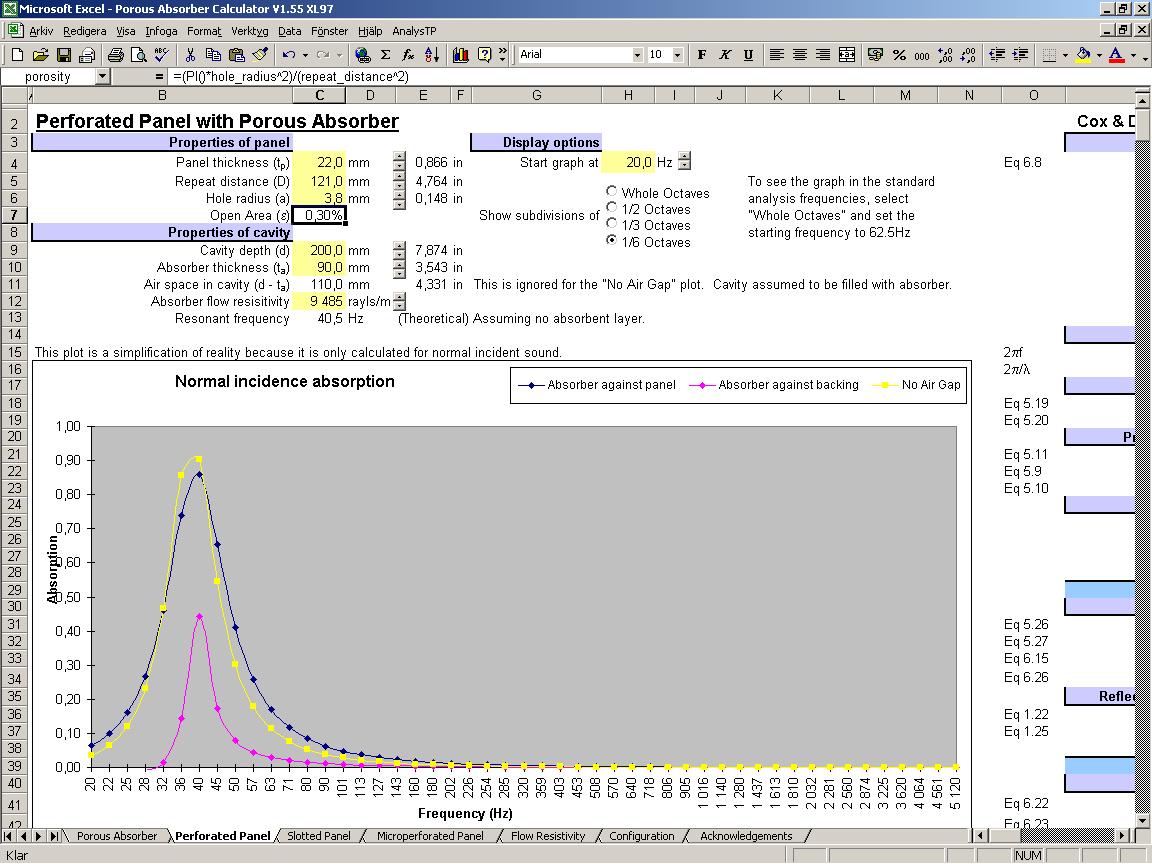

om man tittar på den här bilden, spelar det någon roll hur stor ytan är utanför den sträckade linjen? vilket är lägst i perforerings procent, altså vilket värde ska man inte gå under? eller är det viktigare att kolla absorberingsvärden och komma så nära 1,00 som möjligt? så här ser det ut för 40hz, bör det ändras något? edit: repeat distance 126 hål dia 9(radius 4,5) 30mm panel/skiva ger 0,40% perforering

jo heltäckningsmatta, tjockare gardiner och eggkartonger på väggarna samt en skummgummi madrass i taket. 😉 iofs så hadde jag eggkartongs formad skummgummi madrass trån jysk runt trummorna när jag var liten, fan va bra det var 🙂 de skulle man packa in i helmholtz resonatorn 😄😄

skulle det bli kunna bi nått akustiskt problem om man monterar lådorna 230mm upp på väggen? lådorna blir runt 200mm djupa. har en golvlist som är 230mm och alla elutag är moterade i listen. så hälst vill jag slippa ändra det. fast igenteligen bor det väl på om man har tangential modes mellan golv/vägg, altså om man behöver ha lådan ända ner till golvet. eller 230mm upp tillräckligt nära golvet?

insidan på regeln? i mitt exempel på 100mm repet distance blir det 50+22 om man bygger lådan med 22 skiva eller bara 50?

måtten från kanten på lådan till hål, är det: "repeat distance" - hål diameter? tex 5mm hole rdius(10mm dia) och 100mm repet distance så blir det 90mm från kanten fram till kanten på hålet. man borrar 95mm från kanten?

så har jag räknat rätt?

9485rayls/m har jag fått i Zorba programmet. densitet i kg/m3, är det rätt om man vägger en skiva, 1,855kg. storlek 1,19 x 1,19 x 0,045meter = 0,0637245m3 0,0637245 x 15,7=1,00047465m3 viket är ca en kubikmeter. om man sedan tar vikten av en skiva 1,855kg x 15,7 = 30,235kg/m3? absorberings kurvan i Porous Absorber Calculator för 45tjock med "no airgap"(50mm(igentligen 45mm)tkh står det på ecophons hemsida) är ganska nära den på ecophons hemsida. även om man jämför 200mmtkh vilket är 200m-45mm airgap. även mina mätningar av skivan är nära absorberingskurvan på hemsidan och Porous Absorber Calculator.

mågon som vet rayls/m för vanliga undertaksskivor i glasull(ecophon modus)? vikten är 29,9kg/m3 om det har någon betydelse?
