Ljus-styrning DMX

[FatCash]

Hej,

Jag tänkte styra upp något sätt att kontrollera diskoljus på och undrar om ni har några tips/tutorials/länkar som kan hjälpa mig komma igång? Jag har ett par LED-kannor, några ADJ Tri Phace och några Quad Phace och en strobe. Alla prylar har dmx in och ut (xlr). Som jag förstår, så måste man ha en usb<->dmx adapter så att man kan styra allt från sin laptop.

Några frågor som dyker upp hos mig:

Vilken usb-dmx adapter ska man ha? Tips (gärna i privatperson-prisklassen, avsett för bärbar rigg)

Vilket program ska man ha? (Gärna nåt som finns i demo/crackat så att man kan testa att man ens får något ljus innan man köper mjukvaran)

Går det att blanda olika märken på diskolamporna eller ska man helst ha typ 10 av samma lampa?

Är allt plug-in-play eller hur konfigurerar man så att lamporna svarar på signalerna?

Jättetaksam för svar/länkar som man kan lära sig från!

Redigerat 21 april 2012 av FatCash

[Timmartensson]

Finns en hel drös med olika USB-DMX donglar, vissa kostar en hel del och andra nästan inget.

Personligen tycker jag det endast är användbart med donglar när man har en förutbestämd show och bara trycker på "Go", eller om man använder den för att felsöka en rigg(Såvida du inte har en sjysst touch-skärm eller en controller till). Att få kontroll över något med reglar är mer lättjobbat. Speciellt på ett discogolv!

Chamsys har en dongel för 12euro och mjukvaran är gratis. Mac & Windows kompatibel.

(Det är gjort så att du köper controllervingar för att lättare kunna programera shower och det är det som de tjänar pengar på)

Ladda ner det och känn efter, om det är ett program som du kan jobba med, så beställer du dongeln.

http://www.chamsys.co.uk/

Martin har en mjukvara & dongel som många klubbar brukar köra med touchskärm till DJ'n.(vet ej pris)

http://www.martin.com/product/product.asp?product=lightjockey

Några andra är:

GrandMA onPC

Hog 3Pc

Daslight

Freestyler

[Timmartensson]

Jag drar av en kort genomgång av vad DMX är och lite om hur det fungerar:

DMX är ett styrprotokoll för ljus och effekter som består av 512kanaler(ett universum)

På varje kanal kan man skicka ut ett värde på mellan 0-255. Värdet säger då åt en krets i lampan att göra något förutbestämt med en parameter.

T.ex en dimmerkanal går från 0 till 100%, men ett rörelse-attribut kanske har 10 olika stopp under värdet 0-255.

(Kollar man på dina AmericanDJ-lampor så har de olika förprogramerade rörelser kopplade till sånna värden)

När du jobbar med DMXstyrning av lampor så adresserar du dina lampor till den kanal i universumet de skall ligga på och ta emot sin signal.

Vill du kunna styra varje lampa sepparat så måste du alltså lägga dem på olika kanaler!

För att ge ett bra exempel:

Säg att vi har 3 Led-parkannor som tar 5kanaler

(ch1 Röd, ch2 Grön, ch3 Blå, ch4 Dimmer, ch5 Strobe)

Adresserar jag dem alla till kanal 1 och drar upp regelarna 1,2& 3 på fullt(antingen i mjukvaruprogram eller på fysisk regel) så har jag blandat till en vit färg, men inget ljus kommer ut!

Detta eftersom jag inte sagt åt lamporna att dimmra upp ljuset, drar jag nu sakta upp regel 4 så kommer lamporna sedan börja lysa starkare och starkare i vitt(vill jag strobba dem så drar jag i regel 5).

Nu lyser ju alla i samma vita färg men jag ville ju ha en Röd, en Grön och en Blå lampa.

Då får jag adressera om dem(och rycka i lite reglar):

Ledkanna 1: Adress 1(+2+3+4+5)

Ledkanna 2: Adress 6(+7+8+9+10)

Ledkanna 3: Adress 11(+12+13+14+15)

Missar man och ge dem rätt adress kan konstiga saker hända, eller inget alls.

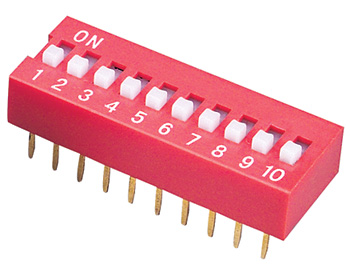

Många nya lampor har har nu digitala paneler för att adressera och ställa in dem, men gammla armaturer har något som kallas för DIPswitchar. Beskrivs bäst som en röd fyrkant med massa vita piggar i, den addreserar du genom att slå ut kanalen binärt. Lättast för någon som inte är van är att ta ner en app till telefonen för att räkna ut talet. Istage - all area acess är bra och billig, 7kr.

För att summera:

Ett DMXuniversum innehåller 512kanaler

Oftast används en kanal för att styra en parameter hos en lampa/DMX-device.

Man behöver veta vilka lampor man skall använda, hur många kanaler de använder & vilken information som ligger vilken kanal.

[FatCash]

Tack så mycket för ditt svar!

Jag ska kolla in de olika donglarna, 12 € låter ju helt sjukt billigt!

Tanken var att kunna styra mjukvaran med någon sorts midi-styrning som ligger hemma och skräpar. Vore helt awesome om det vore lika enkelt att mappa ut sin styrenhet som i ableton. Men det återstår att se när jag tankat mjukvaran!

Tänkte bara fråga angående ditt exempel, när en lampa har 5 kanaler som du beskrev det så förbrukas 5 adresser av de 512 tillgängliga? Eller har varje lampa en adress, sen är det flera kanaler inbakade där, typ att olika värden på 0-255 styr olika egenskaper hos lampan?

Jag har en sån DIPswitch på baksidan av min strobe, läste att det funkar så att man väljer adressen binärt där, dvs 2^0+ 2^1 + 2^2 osv beroende på vilka switchar som är aktiva.

Tack igen för ditt svar, känner att jag har nog med info för att komma igång!

[Ridpojken]

Om vi säger att du har t.ex. en movinghead som är adresserad på exempelvis kanal 11 och använder sig utav 7 kanaler är således kanal 11-17 "upptagna" utav den effekten. Varje kanal är en adress och det finns bara plats för 512 kanaler i ett "universum" som man så vackert kallar det för.

Så när du tittar på en stor livekonsert med en hel drös med moving heads (där de flesta kanske använder drygt 13 kanaler/moving) så har de ljusbord som hanterar många fler DMX-universum samtidigt.

Jag pillade lite smått med små USB-donglar och ett gratisprogram som heter "Freestyler" och lite annat. Sedan träffade man folk som hade riktiga grejer. Jeez vilken skillnad det är! När du får pengar går du och köper dig ett grandMA bord. Punkt.

Men det som gäller när man programmerar discoljus är att just tänka att man programmerar ljus. När du står som DJ sen har du inte tid att i realtid hinna ändra en hel ljusrig till en ny "miljö". Gör ett par presets och "miljöer" efter varje känsla typ. Några lugna svepande, några lite mer intensiva och sedan super-duper-disco med strobb effekter och hela baletten. Funkar jäkligt bra faktiskt!

[mrpimmy]

Jag drar av en kort genomgång av vad DMX är och lite om hur det fungerar:

DMX är ett styrprotokoll för ljus och effekter som består av 512kanaler(ett universum)

På varje kanal kan man skicka ut ett värde på mellan 0-255. Värdet säger då åt en krets i lampan att göra något förutbestämt med en parameter.

T.ex en dimmerkanal går från 0 till 100%, men ett rörelse-attribut kanske har 10 olika stopp under värdet 0-255.

(Kollar man på dina AmericanDJ-lampor så har de olika förprogramerade rörelser kopplade till sånna värden)

När du jobbar med DMXstyrning av lampor så adresserar du dina lampor till den kanal i universumet de skall ligga på och ta emot sin signal.

Vill du kunna styra varje lampa sepparat så måste du alltså lägga dem på olika kanaler!

För att ge ett bra exempel:

Säg att vi har 3 Led-parkannor som tar 5kanaler

(ch1 Röd, ch2 Grön, ch3 Blå, ch4 Dimmer, ch5 Strobe)

Adresserar jag dem alla till kanal 1 och drar upp regelarna 1,2& 3 på fullt(antingen i mjukvaruprogram eller på fysisk regel) så har jag blandat till en vit färg, men inget ljus kommer ut!

Detta eftersom jag inte sagt åt lamporna att dimmra upp ljuset, drar jag nu sakta upp regel 4 så kommer lamporna sedan börja lysa starkare och starkare i vitt(vill jag strobba dem så drar jag i regel 5).

Nu lyser ju alla i samma vita färg men jag ville ju ha en Röd, en Grön och en Blå lampa.

Då får jag adressera om dem(och rycka i lite reglar):

Ledkanna 1: Adress 1(+2+3+4+5)

Ledkanna 2: Adress 6(+7+8+9+10)

Ledkanna 3: Adress 11(+12+13+14+15)

Missar man och ge dem rätt adress kan konstiga saker hända, eller inget alls.

Många nya lampor har har nu digitala paneler för att adressera och ställa in dem, men gammla armaturer har något som kallas för DIPswitchar. Beskrivs bäst som en röd fyrkant med massa vita piggar i, den addreserar du genom att slå ut kanalen binärt. Lättast för någon som inte är van är att ta ner en app till telefonen för att räkna ut talet. Istage - all area acess är bra och billig, 7kr.

För att summera:

Ett DMXuniversum innehåller 512kanaler

Oftast används en kanal för att styra en parameter hos en lampa/DMX-device.

Man behöver veta vilka lampor man skall använda, hur många kanaler de använder & vilken information som ligger vilken kanal.

Underbart och pedagogiskt. Tack

[Timmartensson]

Med risk för att starta ett märkeskrig ^^ (Detta är lite som Canon VS Nikon).

GrandMa är alldrig fel men då spelar man i en annan liga. Man köper MA för att man har för mycket pengar liggnades, man spenderar mer tid på att spela det inbyggda spelt än att programera och man är för lat för att höja och sänka skärmen själv.

Man kommer långt på ett ETC Smartfade ML också när man väl börjar köra med vispare(Movingheads).

Det här med adresser är lite rörigt i början. Det du adresserar är vilken adress lampan startar på. Tar lampan sen 5 kanaler så är det de 4 nästa som blir upptagna efter startkanalen.

T.ex:

Vi har 9st ledkannor(5ch) som vi skall beysa en scen med. Vi kommer rigga upp dem i 3 grupper med 3st i vardera grupp. En grupp scen-vänster, en grupp scen-höger och en grupp över trummisen.

Exempel 1 (5ch)

Adreserar vi grupperna på samma kanal kommer de bete sig som 1 lampa. Alla kommer göra precis samma sak. (Detta är väldigt lättprogramerat men väldigt begränsande)

Exempel 2 (15ch)

Adresserar vi dem gruppvis så har vi 3st på ch1, 3st på ch6 och 3st på ch11 och då beter sig de som 3 lampor. Vi kan nu välja om vi vill har olika sidoljus och ett annat bakljus. Du kan nu också programera en vattenfallseffekt dock blir den inte så rolig då de bara är tre fixturgrupper med.

Exempel 3(45ch)

Varje lampa får en egen adress. Nu har du 9st lampor som går att programera var för sig. En vattenfalls effekt kan nu se lite som följande klipp: http://www.youtube.com/watch?v=4hm-y6b4XFs.

Det är alltid bäst att ha varje lampa på separata kanaler då du får fler programeringsmöjligheter.

Men ibland är det ljusbordet som inte klarar tillräckligt många lampor eller att det har för få kanaler(universum). Man får helt enkelt räkna lite innan man börjar rigga.

[kallegreiff]

Får jag sno denna tråden lite Grand..? 🙂 jag har också funderingar kring det här med ljusprogramering! Jag spelar i en duo som spelar med bakgrunder. Vi har alltså inte ljud och ljustekniker med oss på giggen! Vi har ett gäng scannrar och par kannor som vi idag kör så att vi har fast ljus på kannorna och scannrarna kör vi på det musikstyrda programet. Nu ska vi även köpa blinders och jag börjar fundera mer och mer på att förprogramera ljuset! Då vi kör allt förinspelat så spelas ju låtarna exakt likadant varje gång, men hur fasen gör man med synkningen?? Hur får jag ljuset att gå igång exakt när musiken börjar? Hur får jag våra blinders att blinka till exakt på ett specifikt slag?

Vi har för avsikt att byta ut ljusriggen mot något maffigare så småningom, men för att det ska kännas lönt så vill man ju kunna styra ljuset först!

Jag är helt novis på det här så förklara gärna på 6-års nivå..🙂

Kalle Greiff

[Timmartensson]

Många seriösa använder sig av ett program som kallas Qlab för att skicka tidskod till ljusbord som du sedan programerar ljuset på. (Det startar även låten) Så att på 10.37sek så händer detta, 12.02sek händer nästa moment. och så håller man på.

Funkar bra för band med backtracks, eller clicktracks eftersom de då håller takten och börjar exakt när de ska.

Annars kan man göra så att du triggar bara vissa funktioner via midi. Eftersom du är inne på blinders så vore det rätt enkelt att att trigga deras intensity i ljusbord/ mjukvara. Det eller att man sätter igång en chase-effekt och stryr tempot på den.

Oscar Linnros hade med sig en sådan uppsättning på sin turné:

http://www.youtube.com/watch?v=Jw209sdpS3w&feature=related

Ca 4.00 in

Där har trummisen en Roland drumpad samt miditriggers på puka och baskagge som skickar midi medelanden till en laptop med mjukvara och DMX dongel till en liten turnédimmer i rack. Samt att de hade några ledkannor med sig.

Redigerat 1 juni 2012 av Timmartensson
