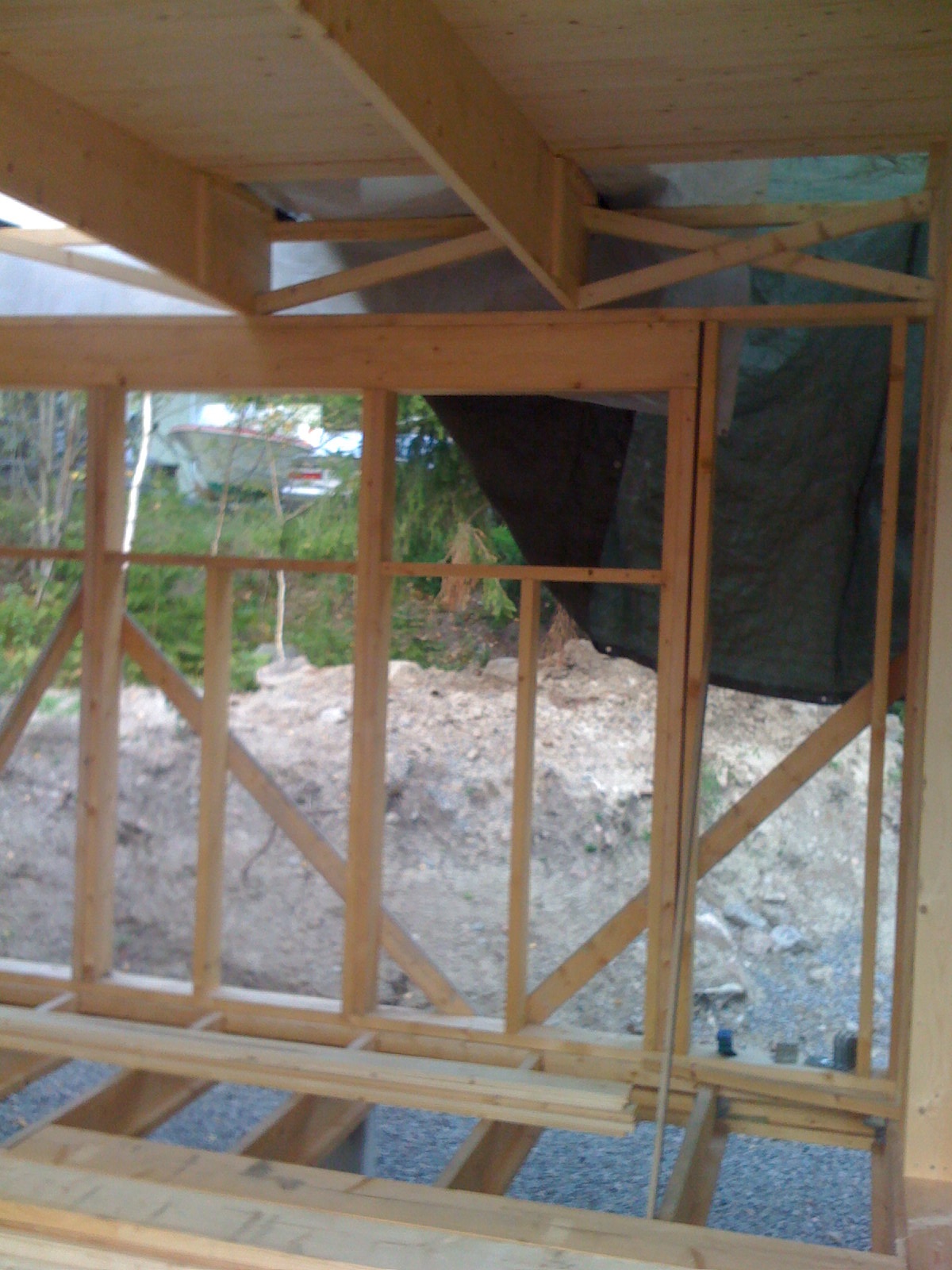

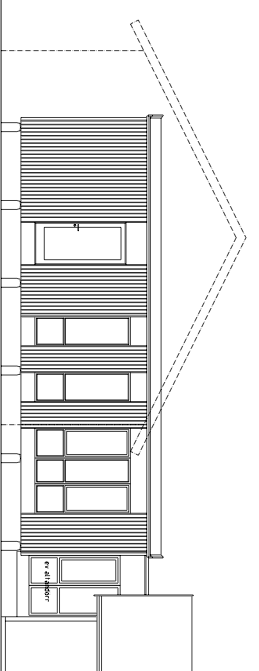

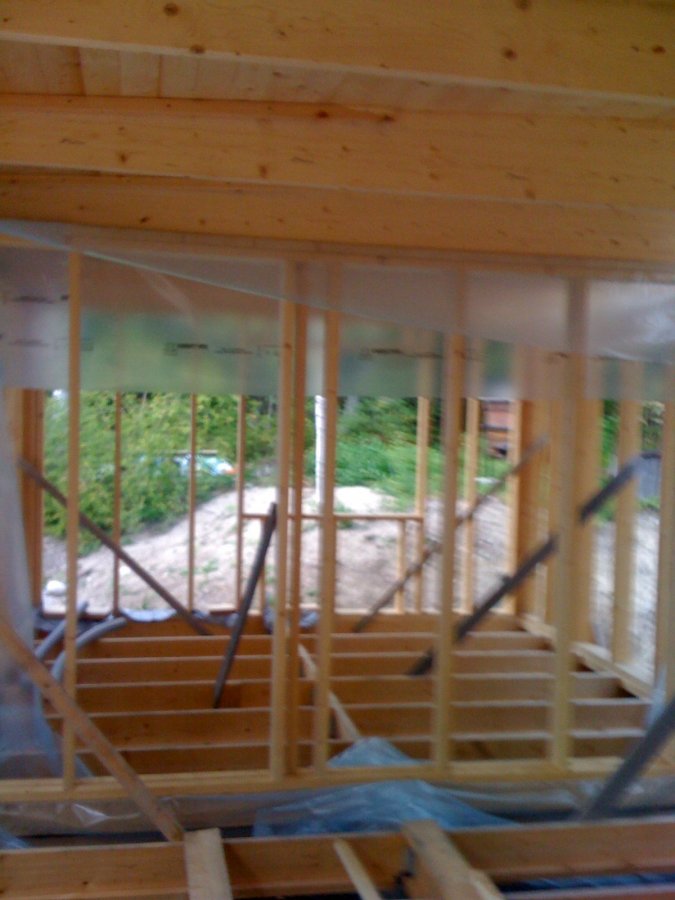

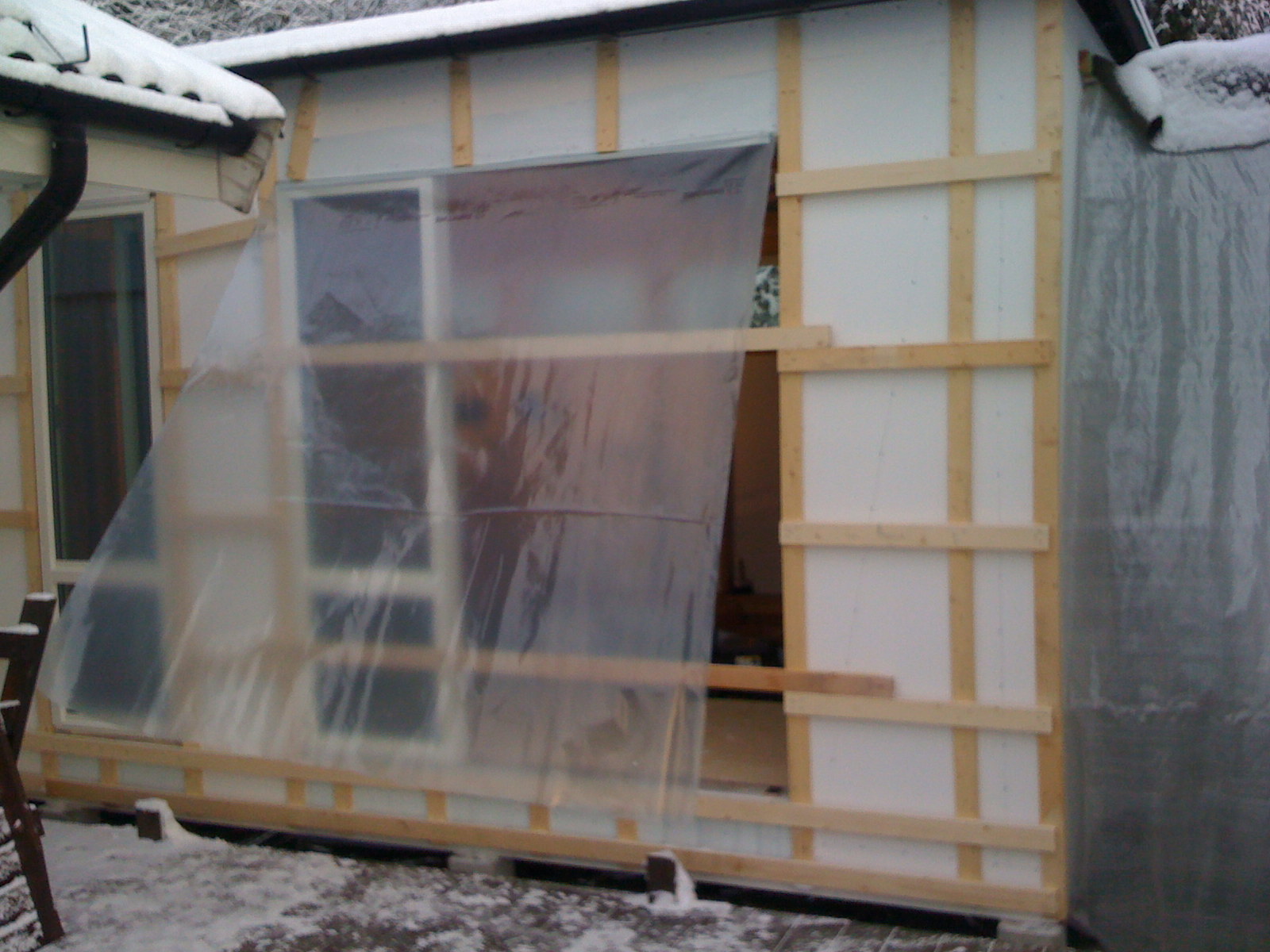

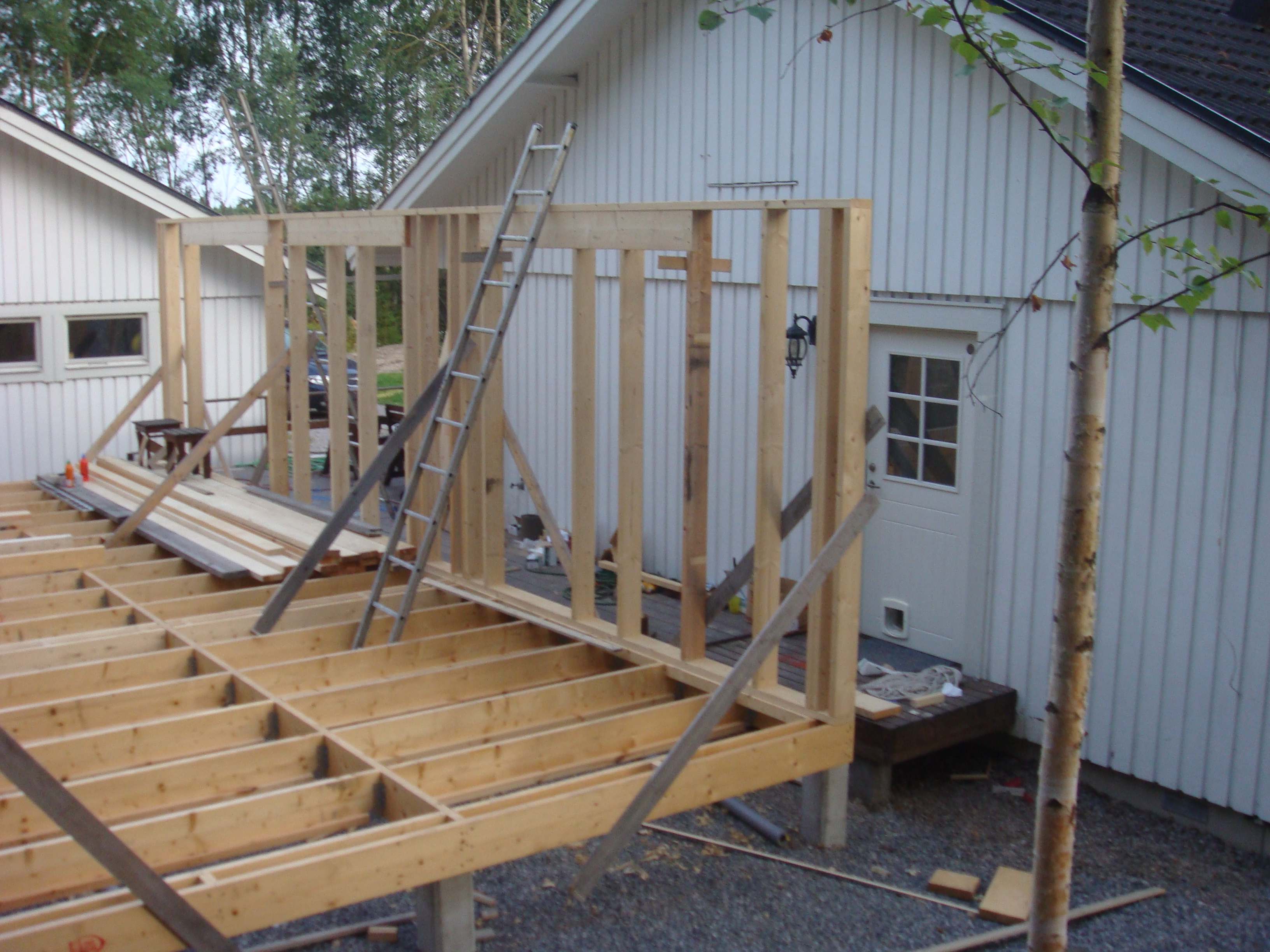

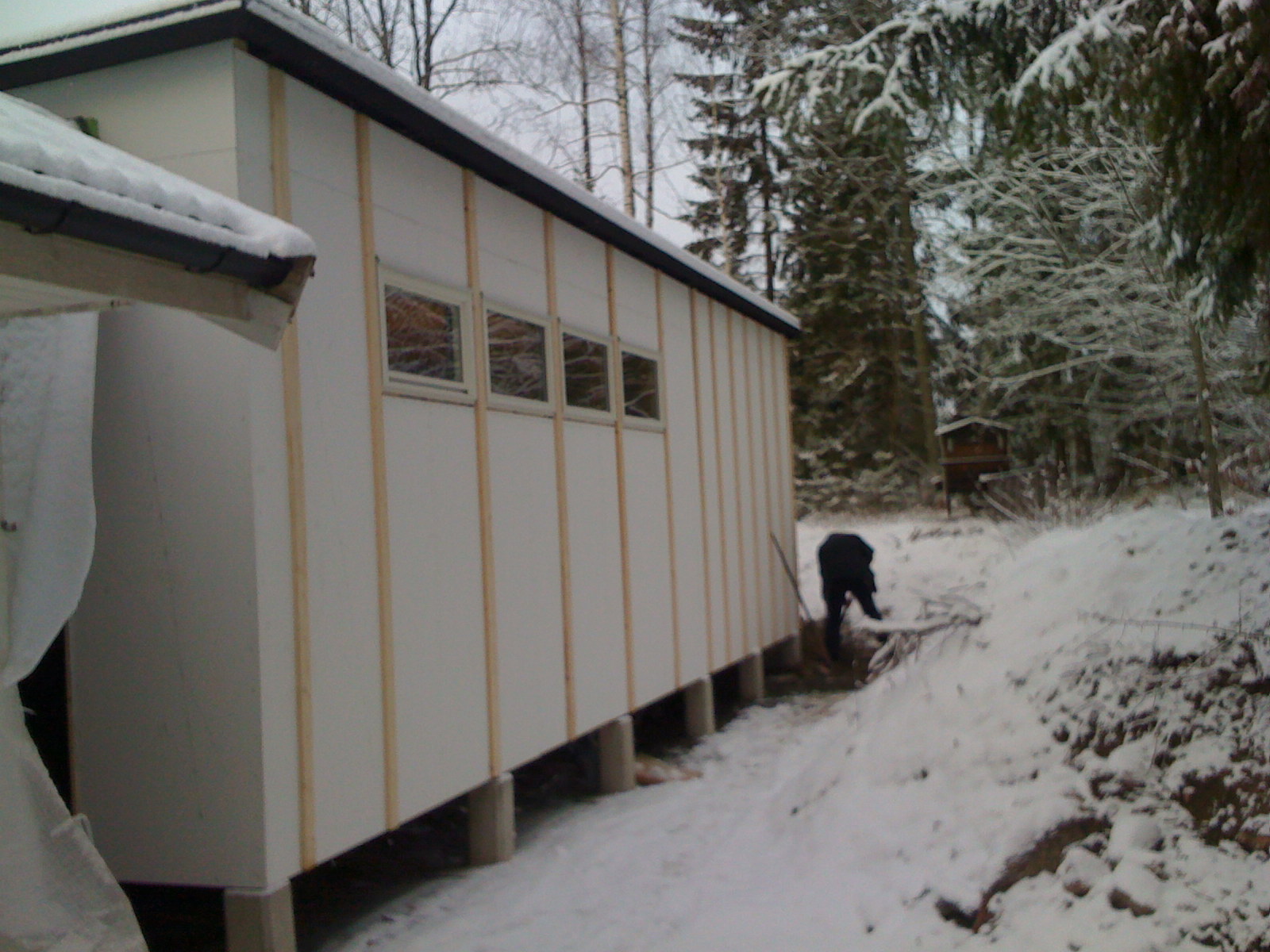

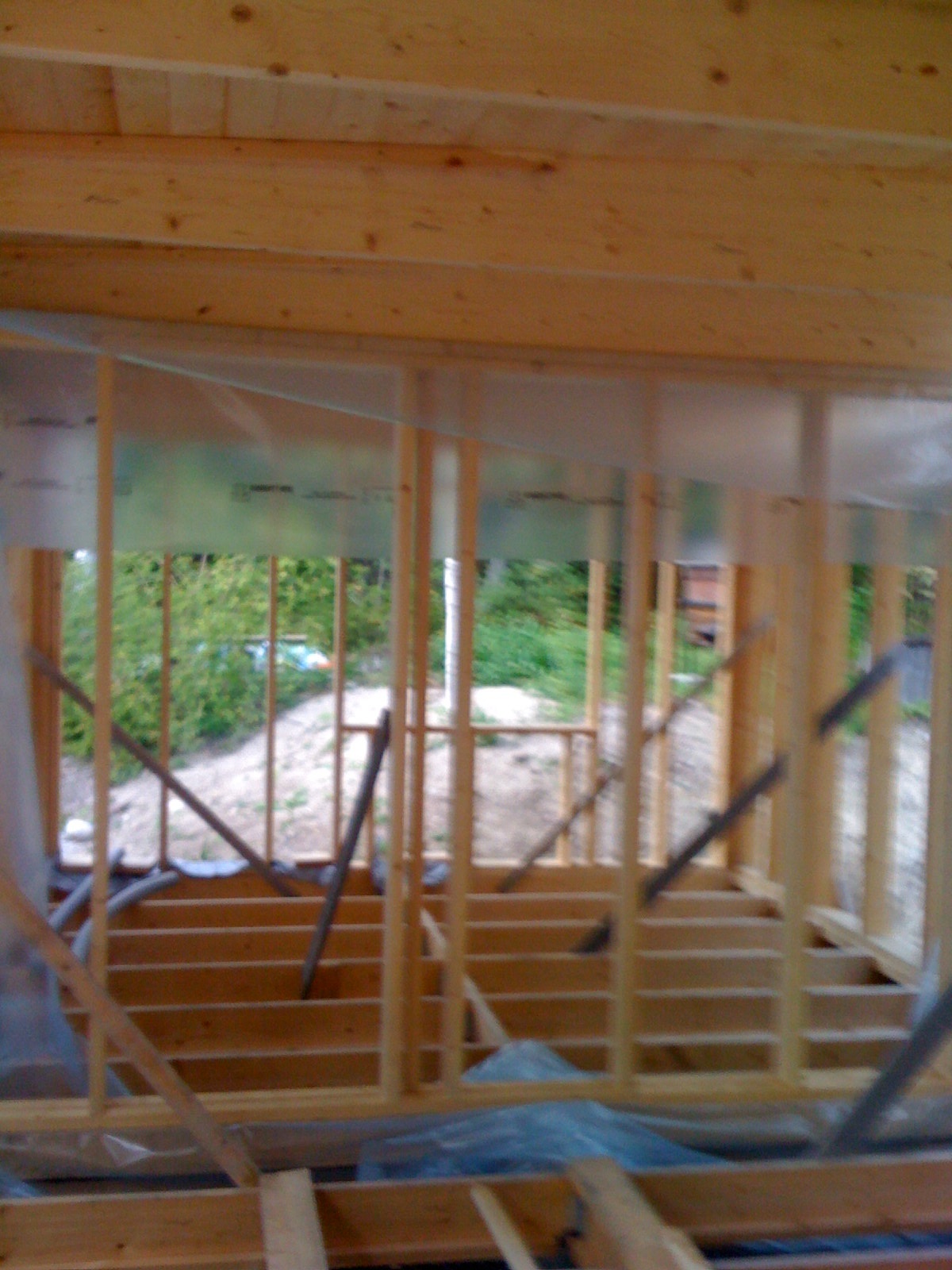

wellness music Postat 28 januari 2011 Postat 28 januari 2011 (redigerat) Hejsan! Kul med detta forum! Eftersom jag håller på och bygger för fullt så tänkte jag att jag kunde lägga upp lite bilder här och utbyta lite tankar och ideér. Grundförutsättningarna var att bygga studion intill huset där jag bor. Min önskan var ett kontrollrum på ca 25m2 samt ett liverum på ca 10 m2. Båda rummen flytande och med idealmått för att undvika stående vågor i så stor utsträckning som möjligt. Jag ville även ha en direktkontakt med naturen utanför, så det blev till att specialbeställa 45 dB 4-glasfönster. Men jag tar det från början. Efter ritningar var gjorda så började schaktarbetet, gjuta plintar samt resa stommen. Hela stommen skruvlimmades och dimensionerades alá overkill :-) fortsättning följer.. Redigerat 29 januari 2011 av wellness music 2

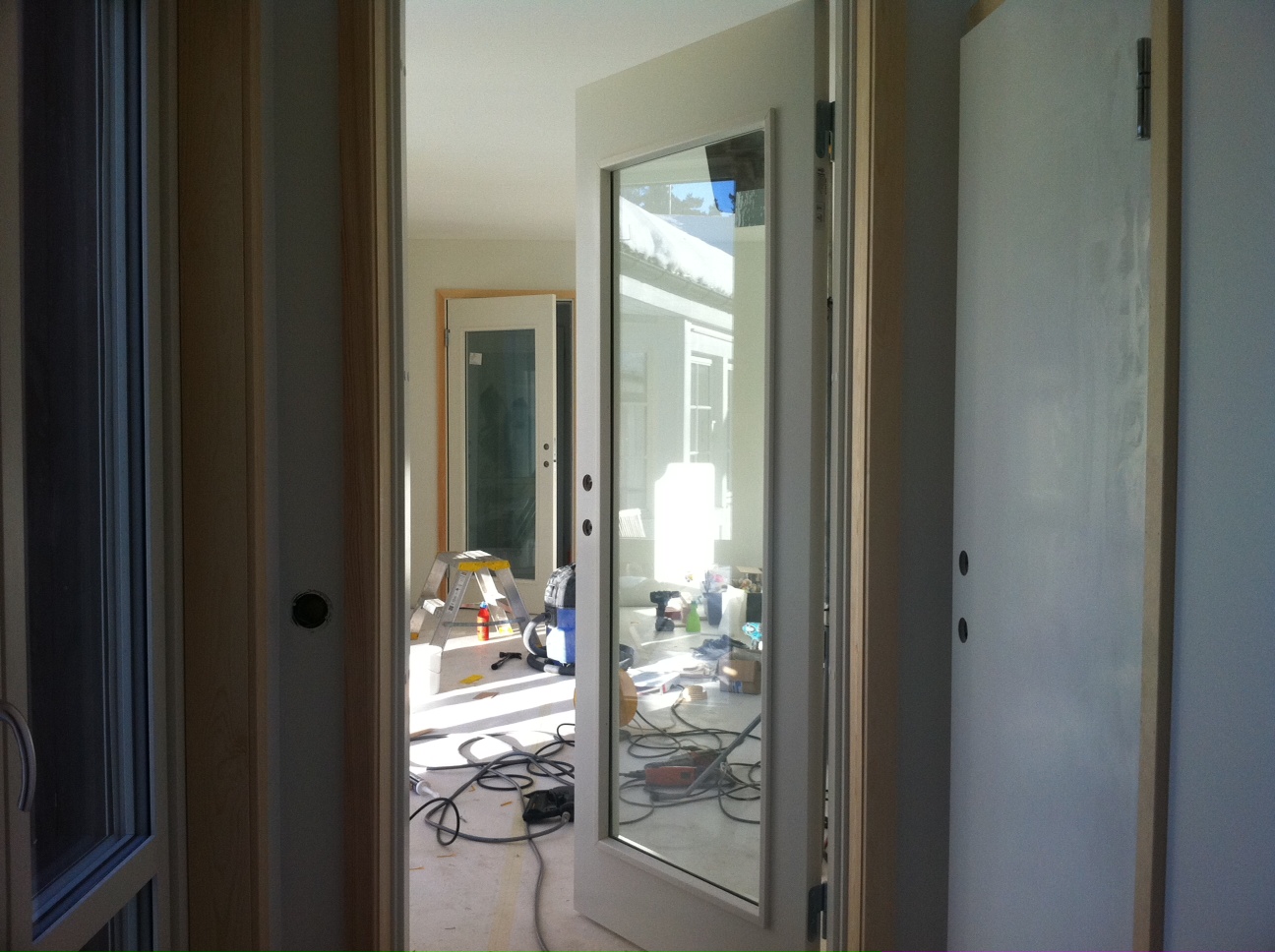

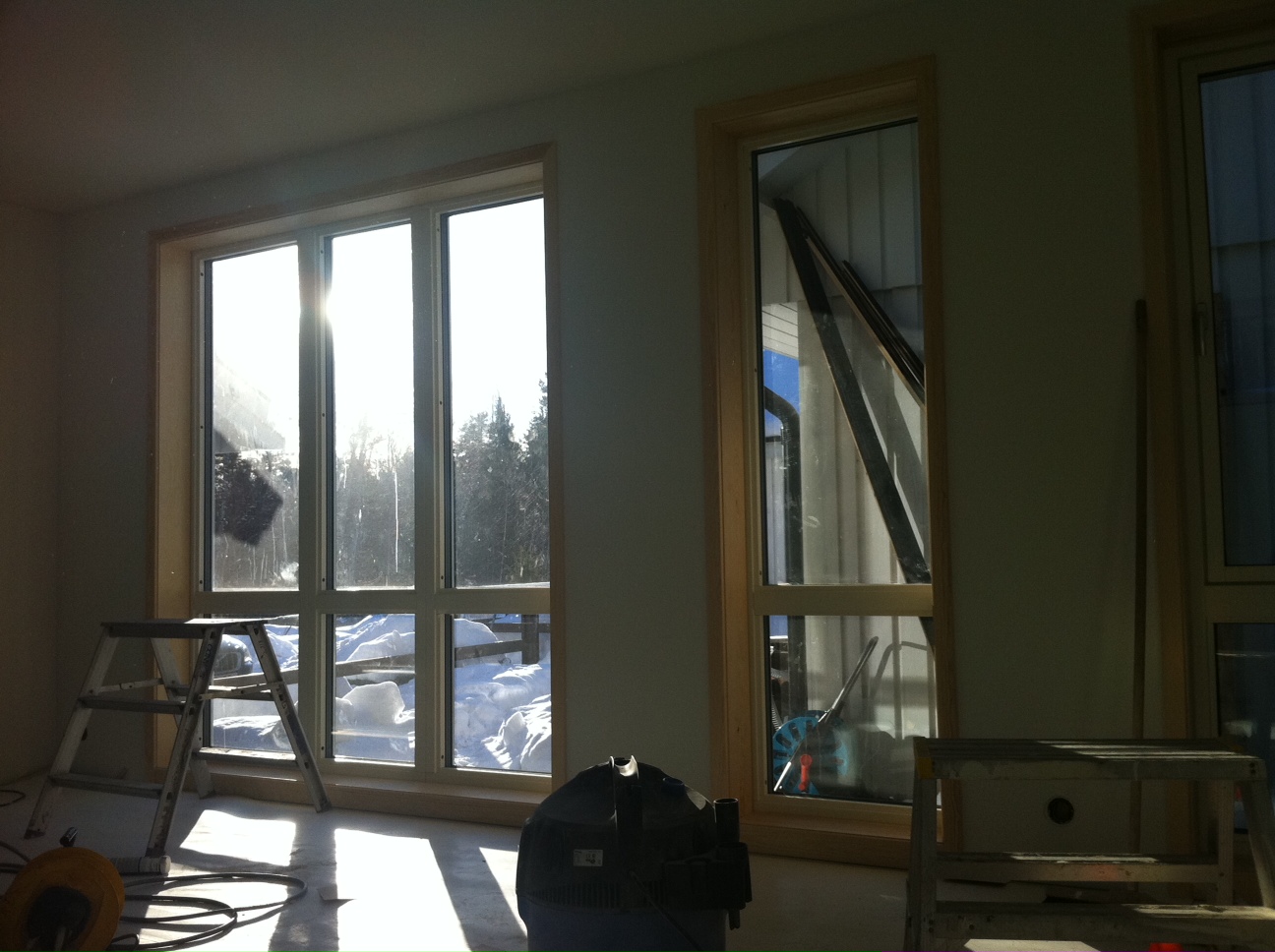

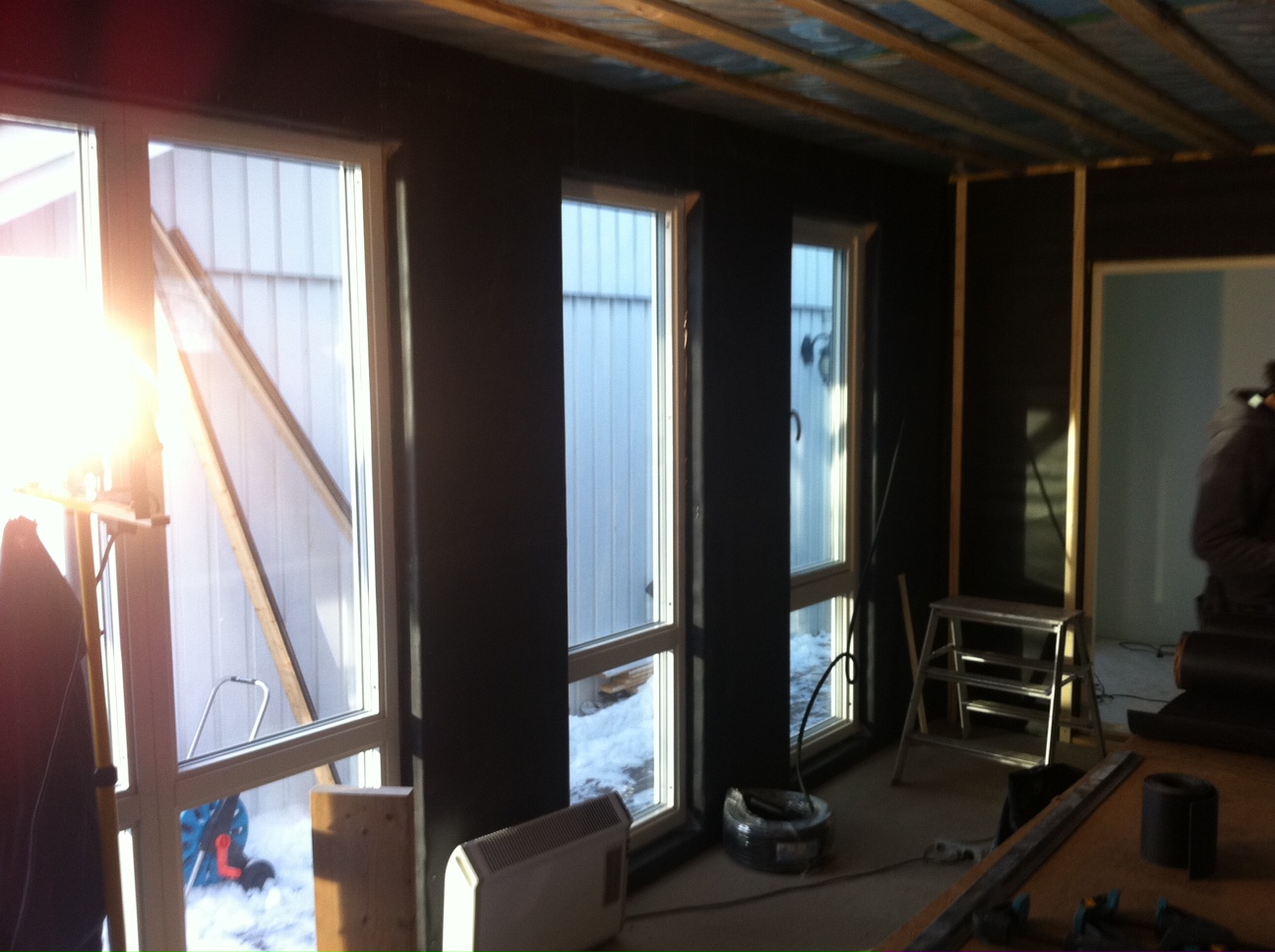

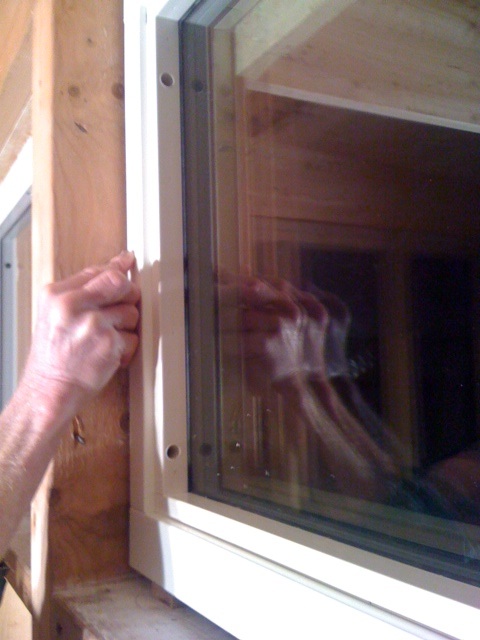

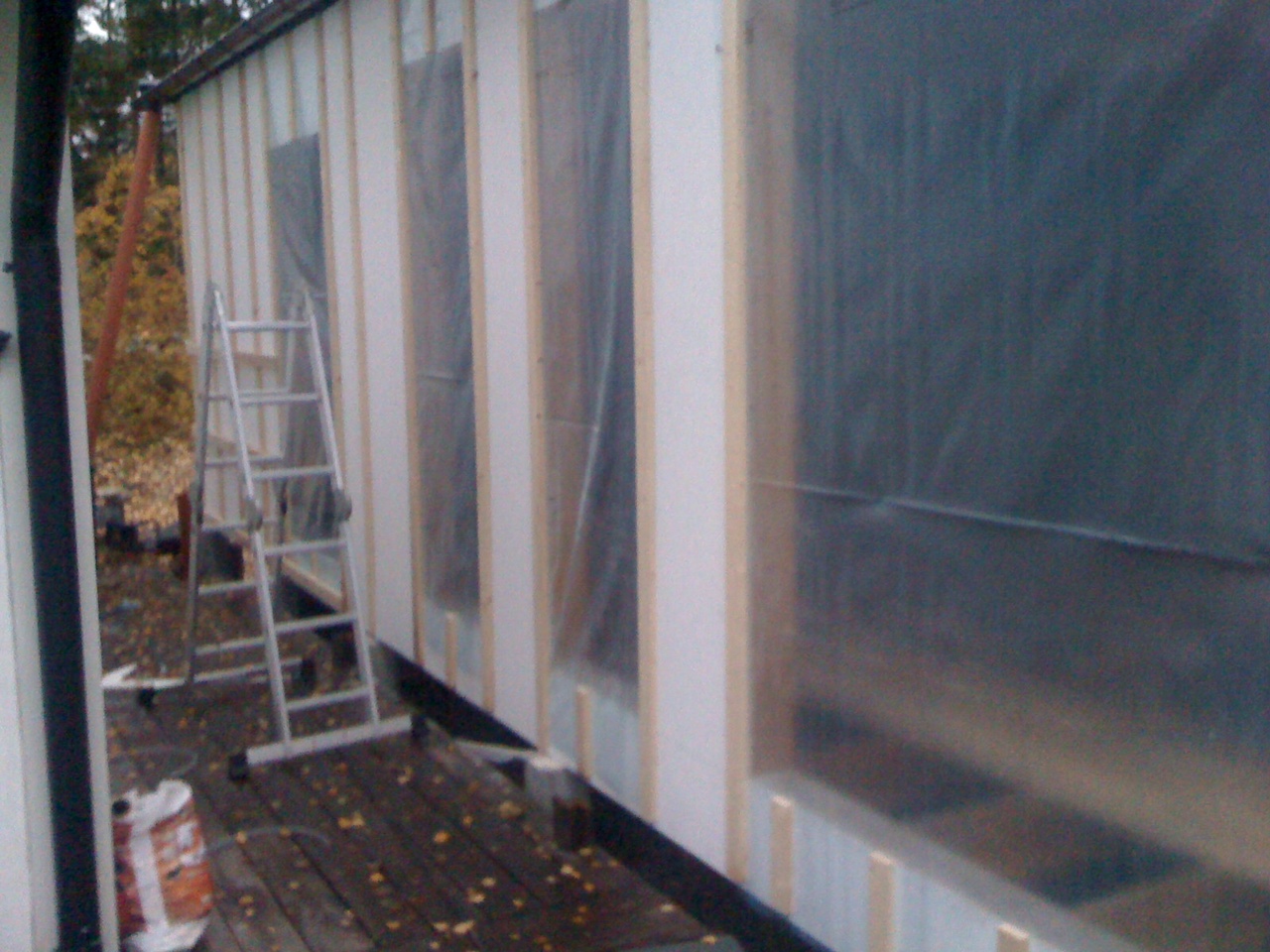

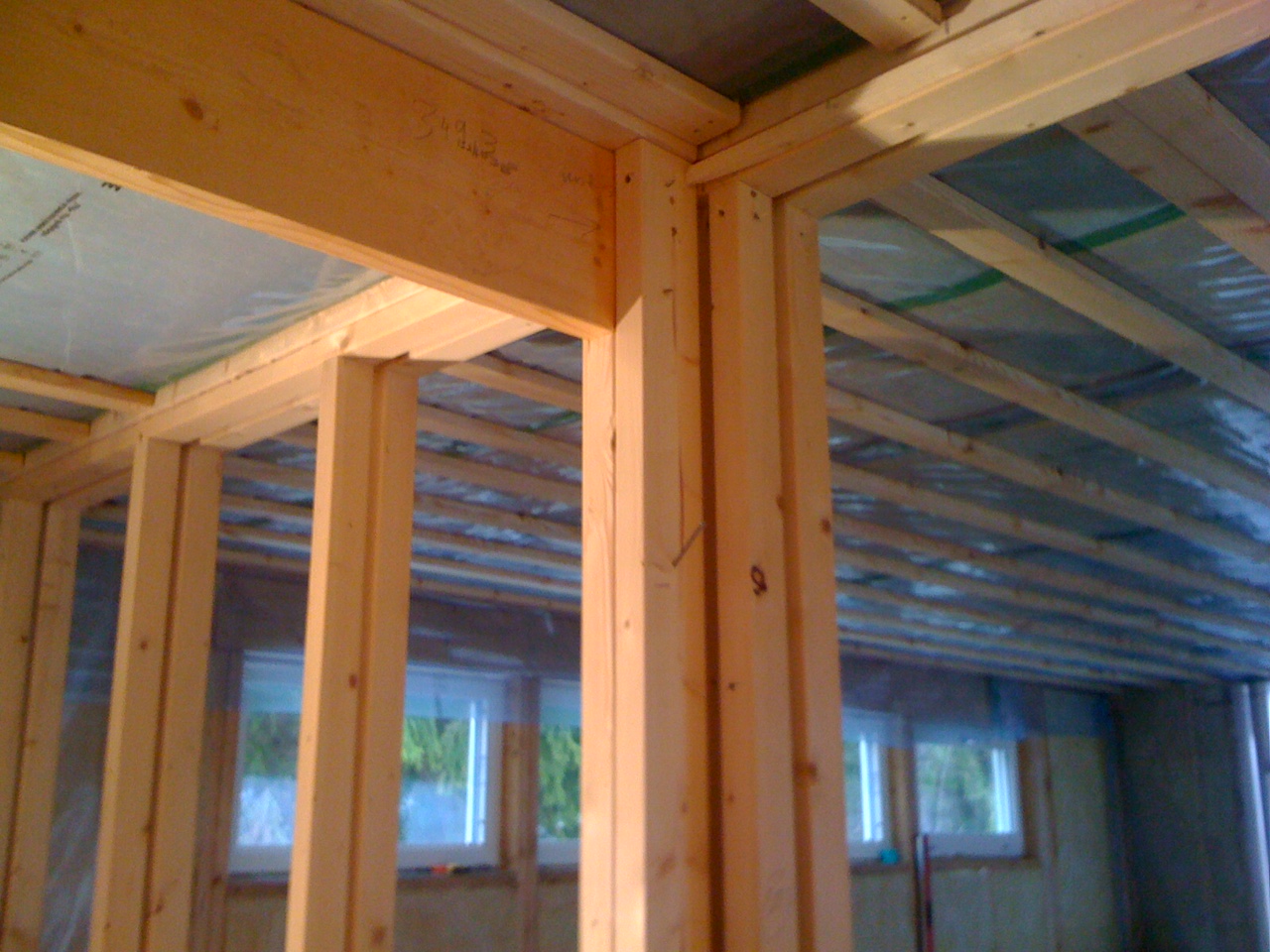

wellness music Postat 29 januari 2011 Trådstartare Postat 29 januari 2011 (redigerat) Då var det dags för montering av 4-glaspartierna - hur tunga som helst! Dubbla mellanväggar mellan kontor - kontrollrum. Dubbla 35 db - dörrar mellan kontrollrum - hall/entré. Väggreglar har jag dimensionerat 45 x 195 + 45 x 45 utsalning som jag kan lägga eldragningen i utan att bryta diffusionsspärren. Utanpå det blir det sedan sheetblock (auralex), resillient channel (fjädrande plåtregel) samt två lager gips (sista lagret gips limmas omlott på det skruvade lagret). Likadant i innertak. Redigerat 29 januari 2011 av wellness music 1

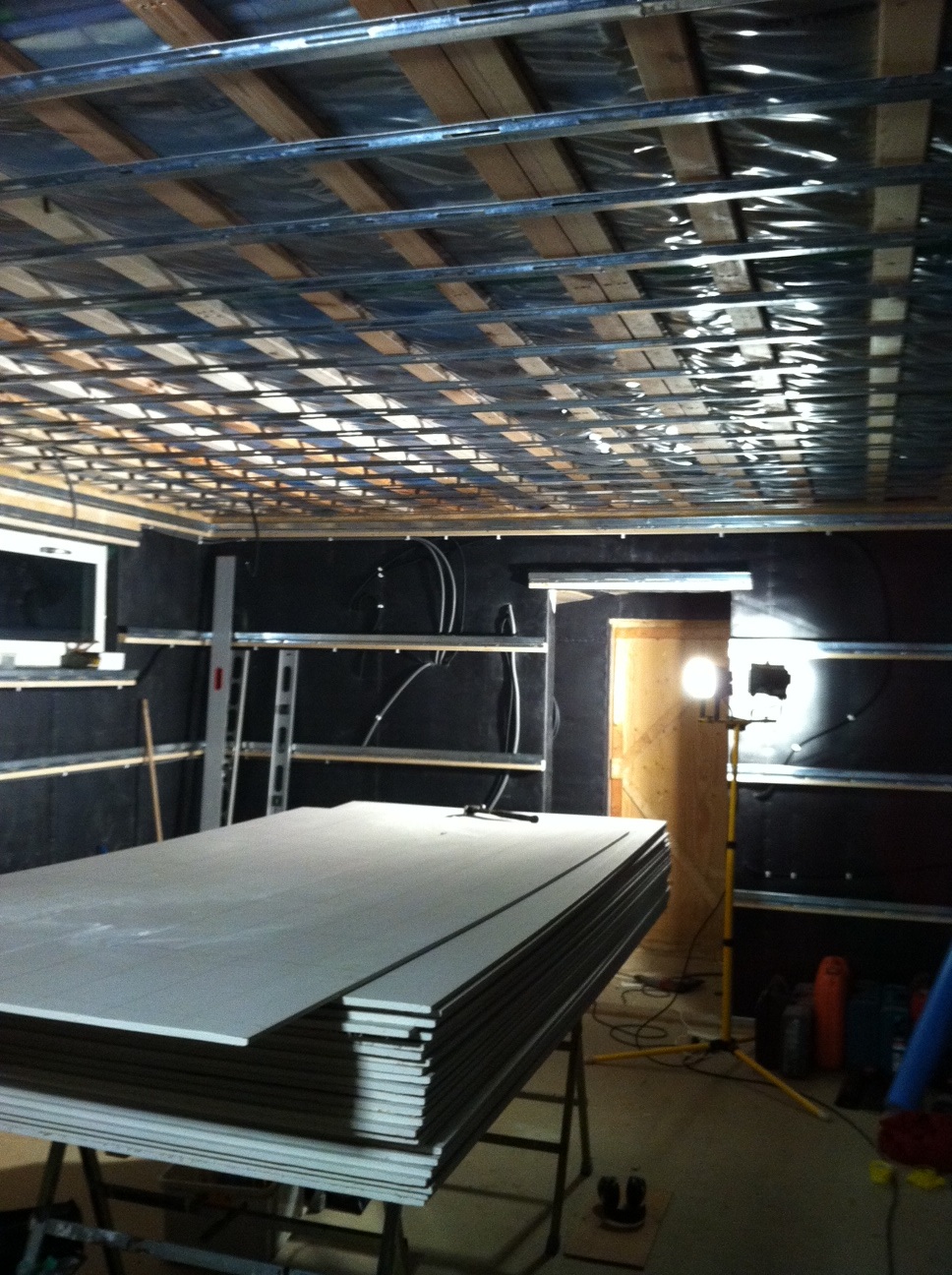

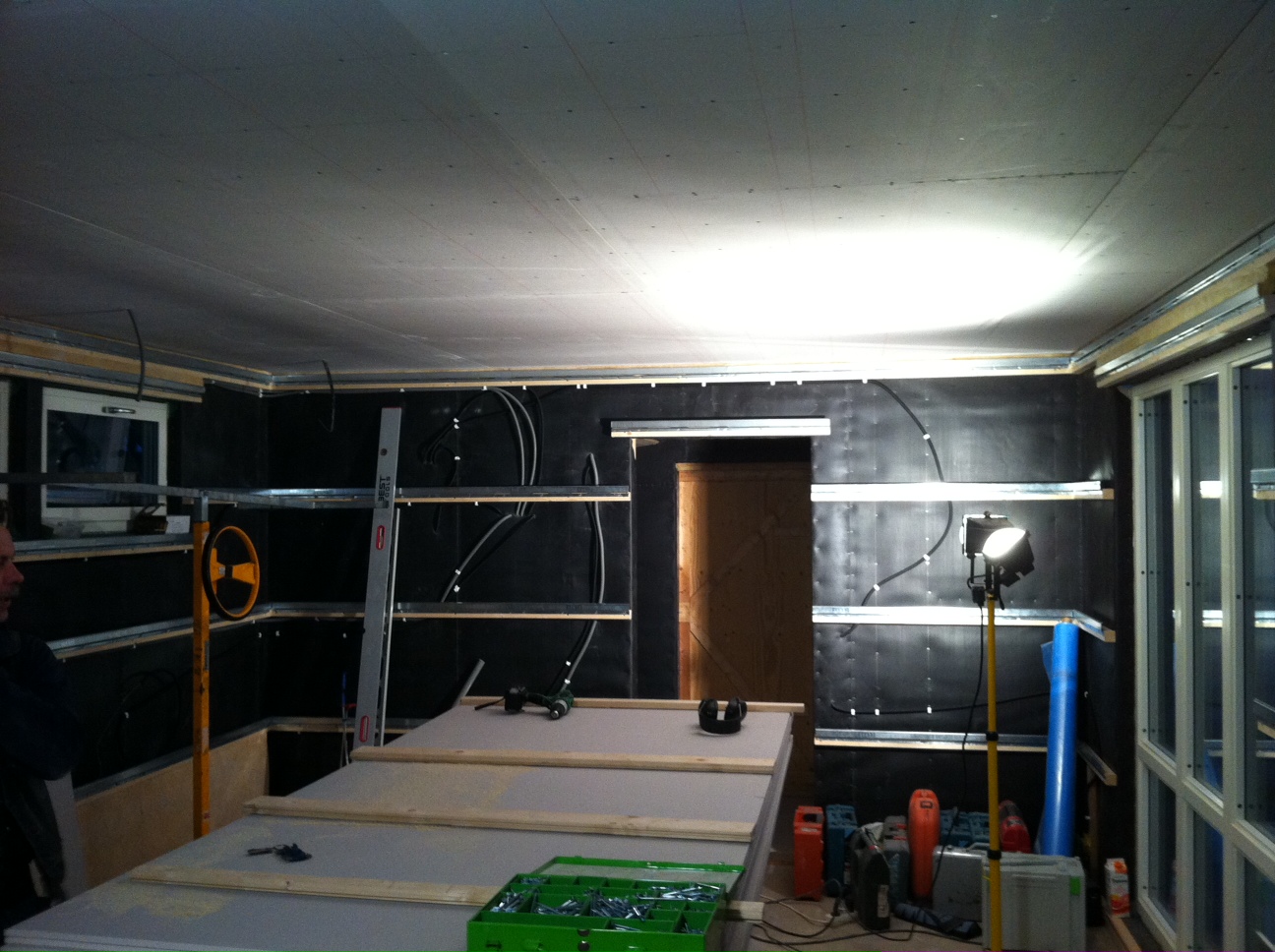

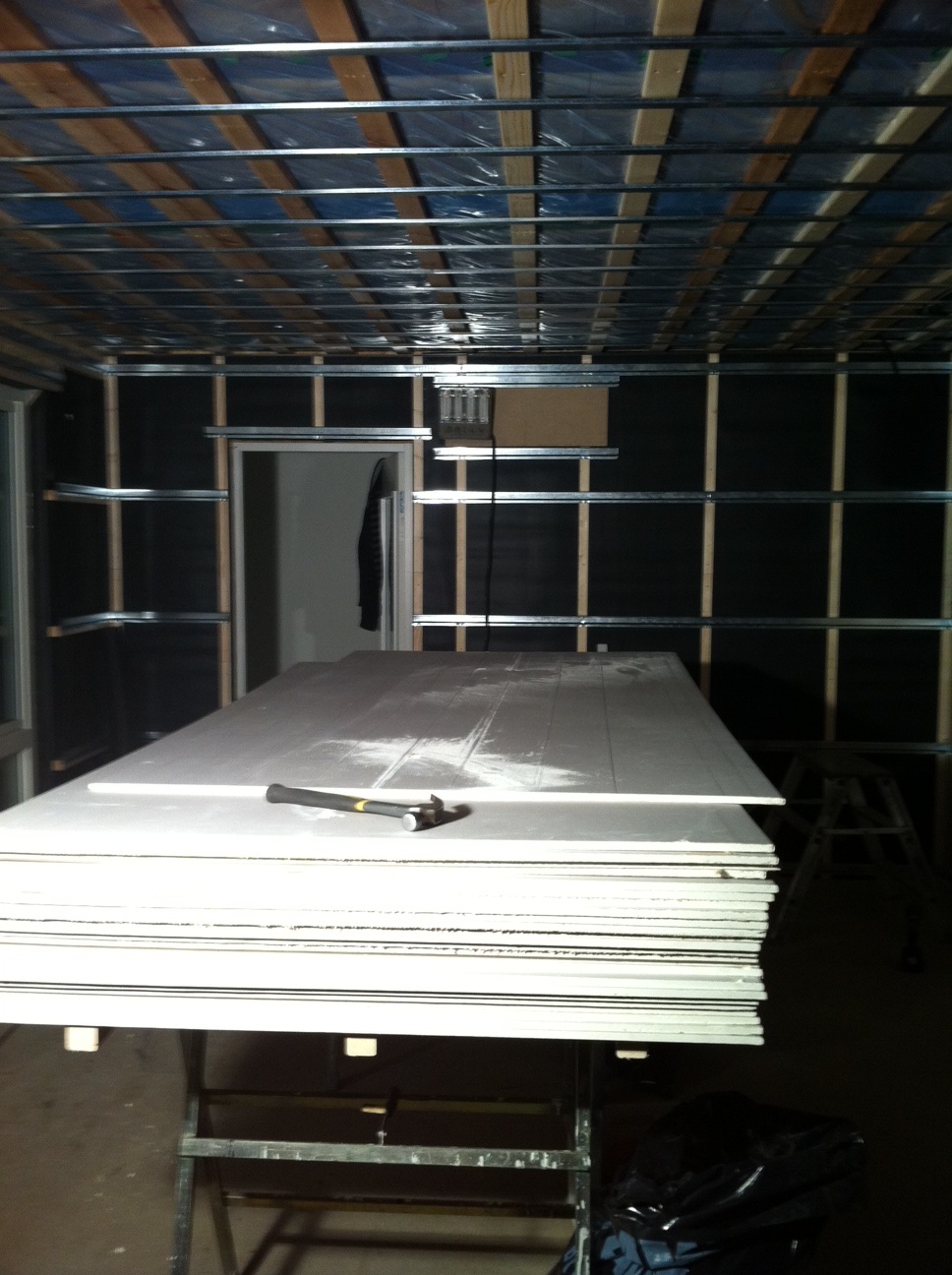

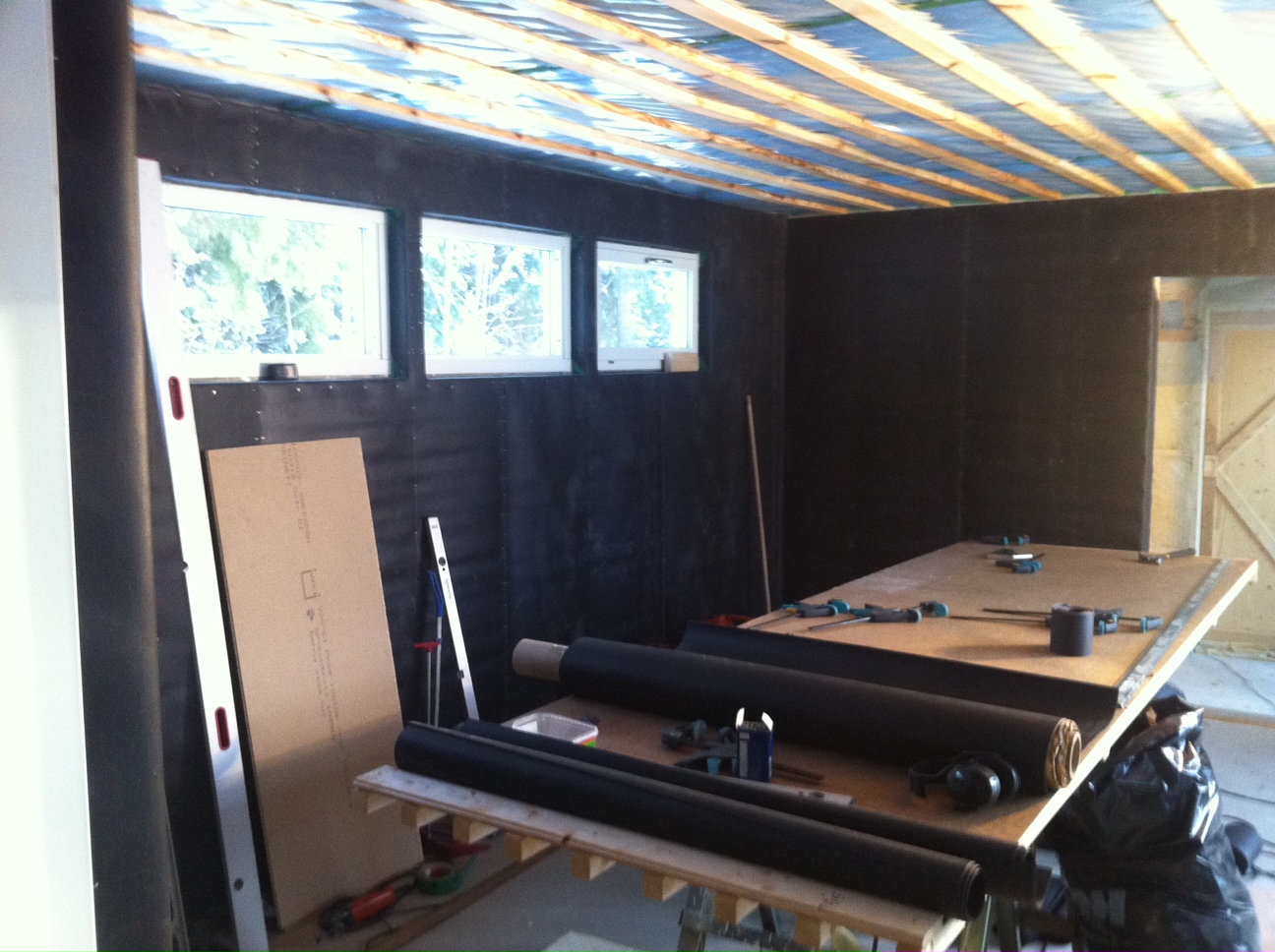

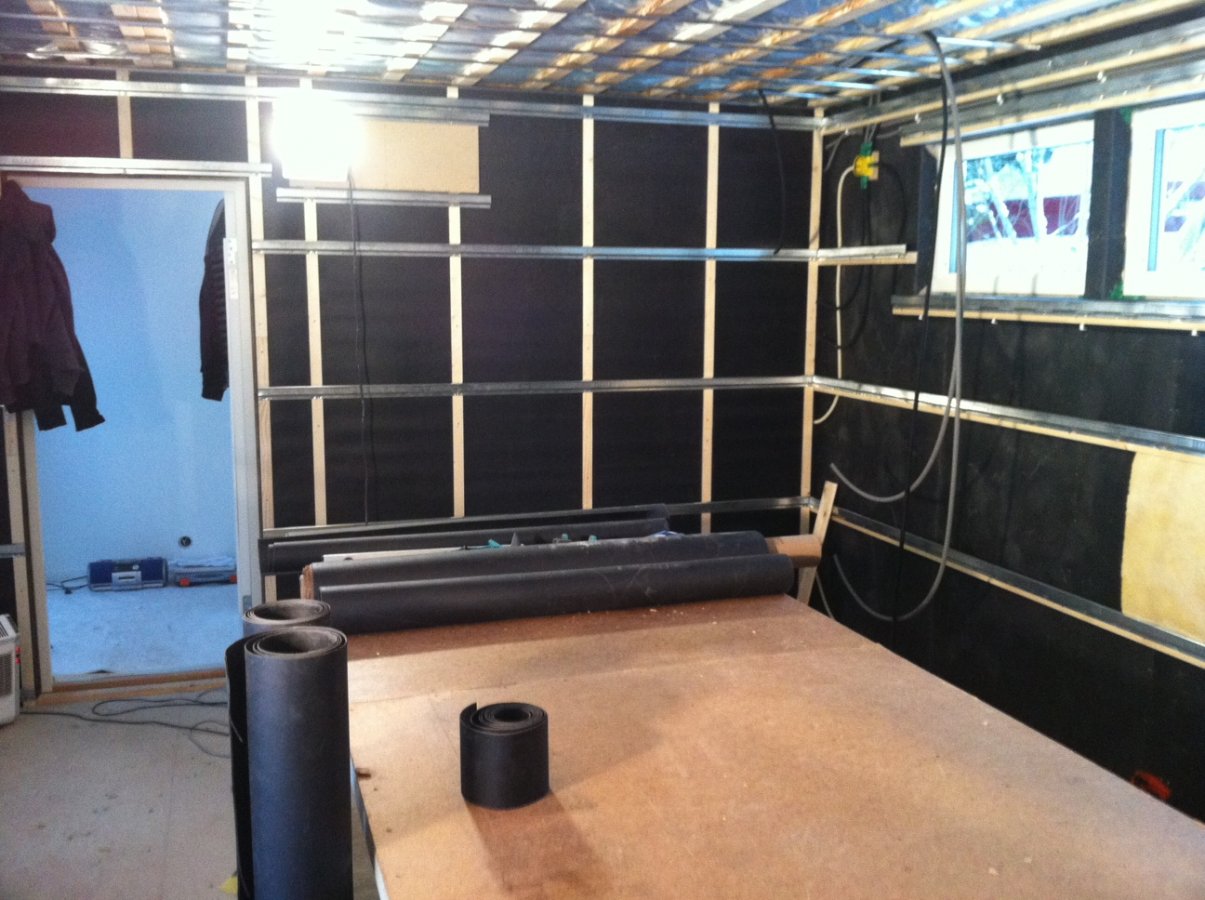

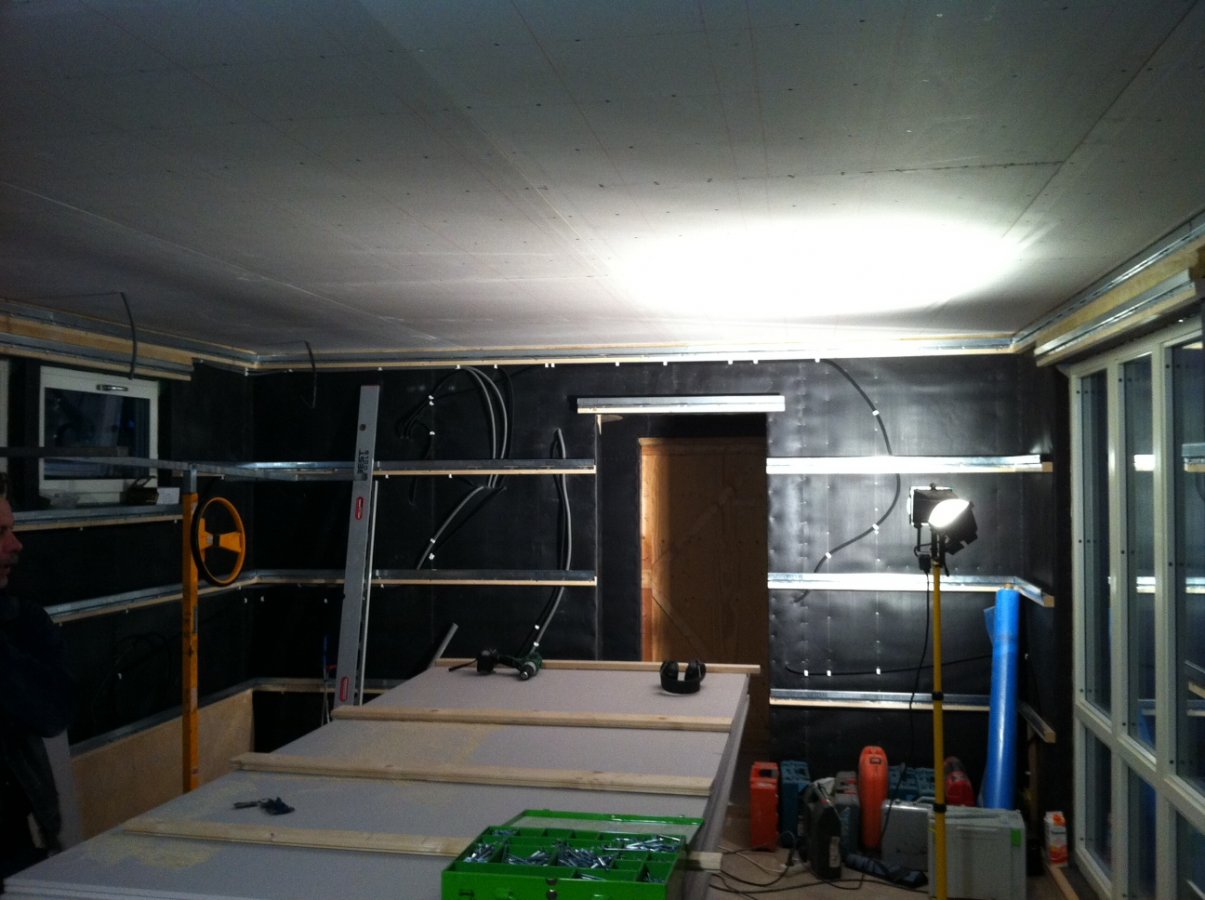

wellness music Postat 29 januari 2011 Trådstartare Postat 29 januari 2011 (redigerat) Så var det dags för sheetblock(auralex) och resilientchanel(auralex RC-8) på väggar och i tak. Fram med plåtsax och skruvdragaren :-) Redigerat 29 januari 2011 av wellness music 1

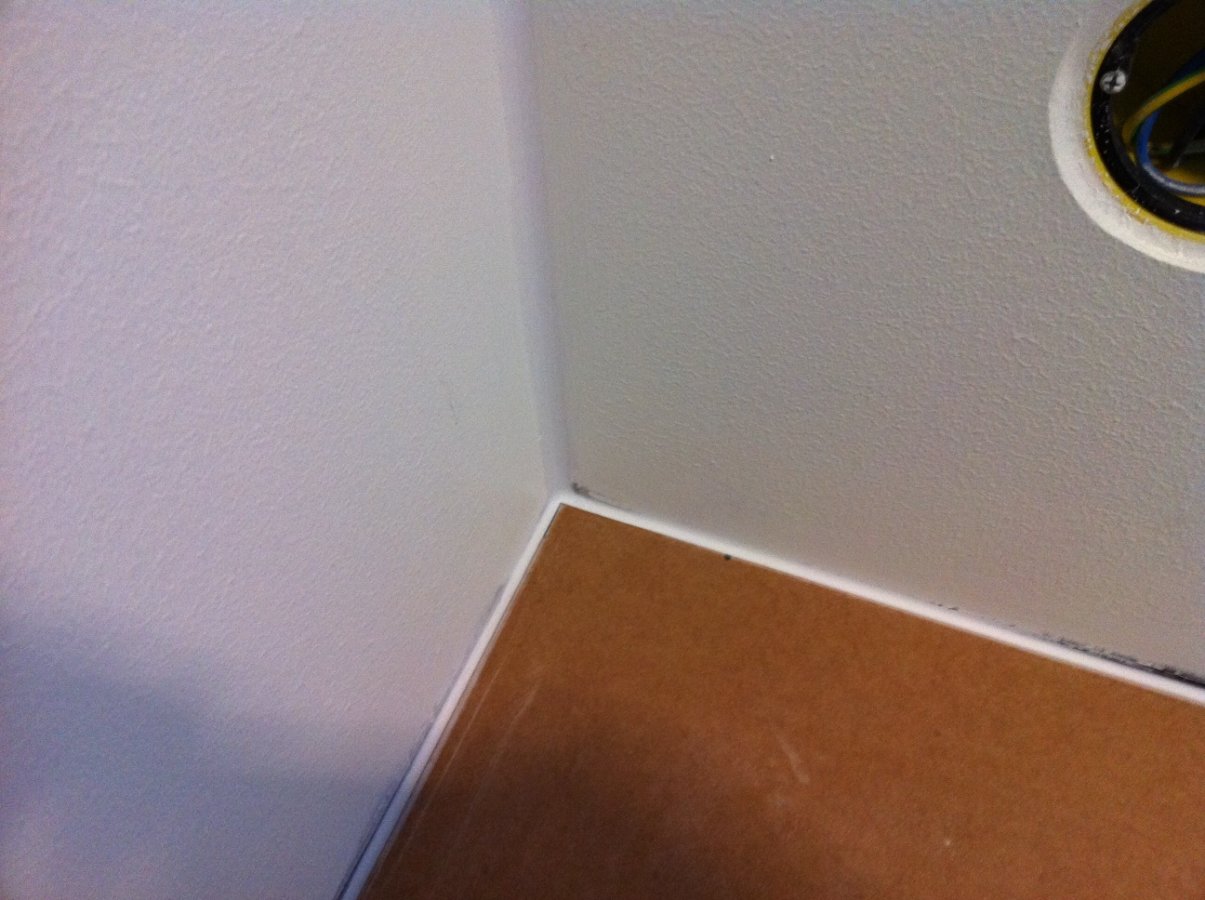

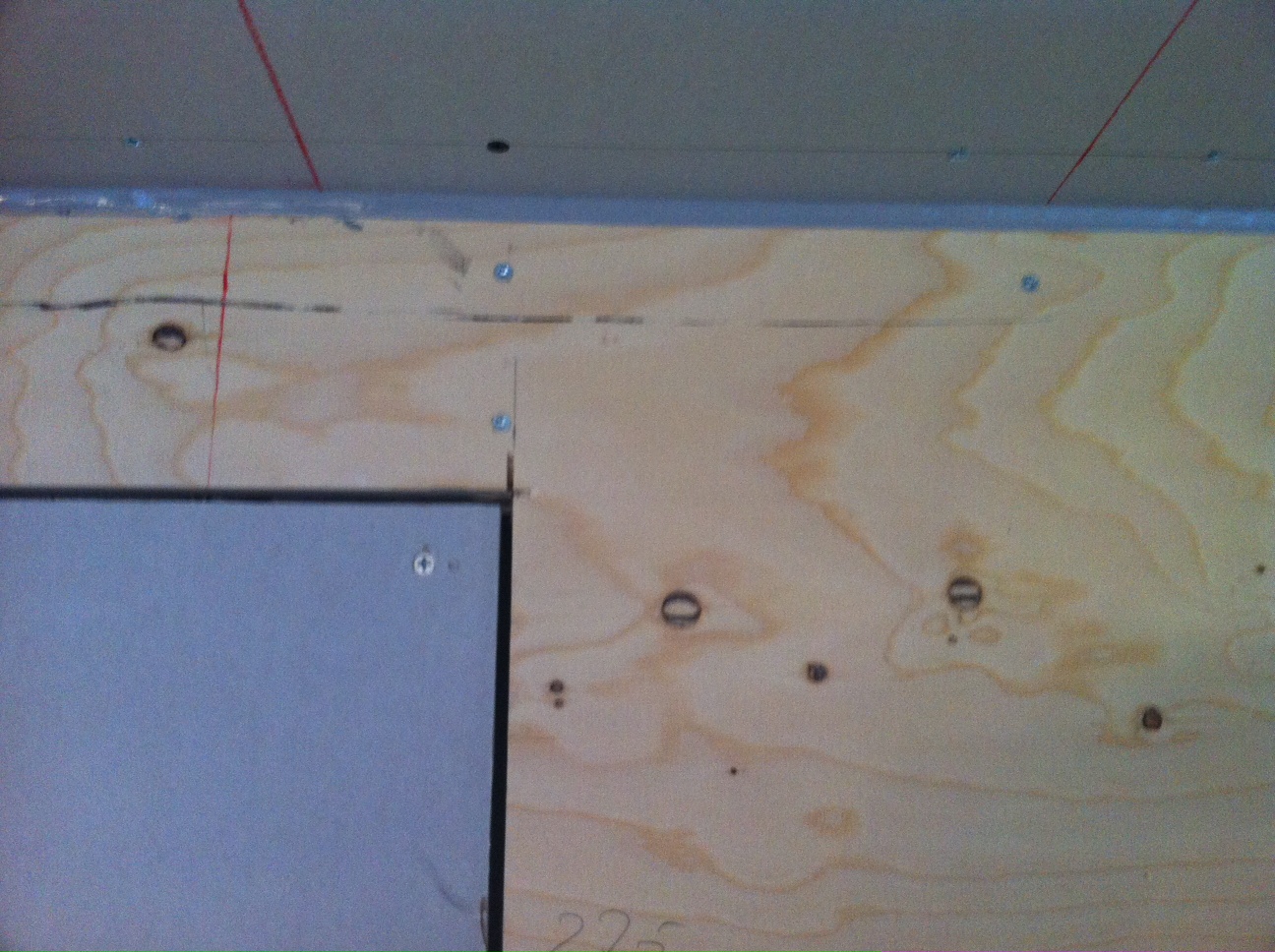

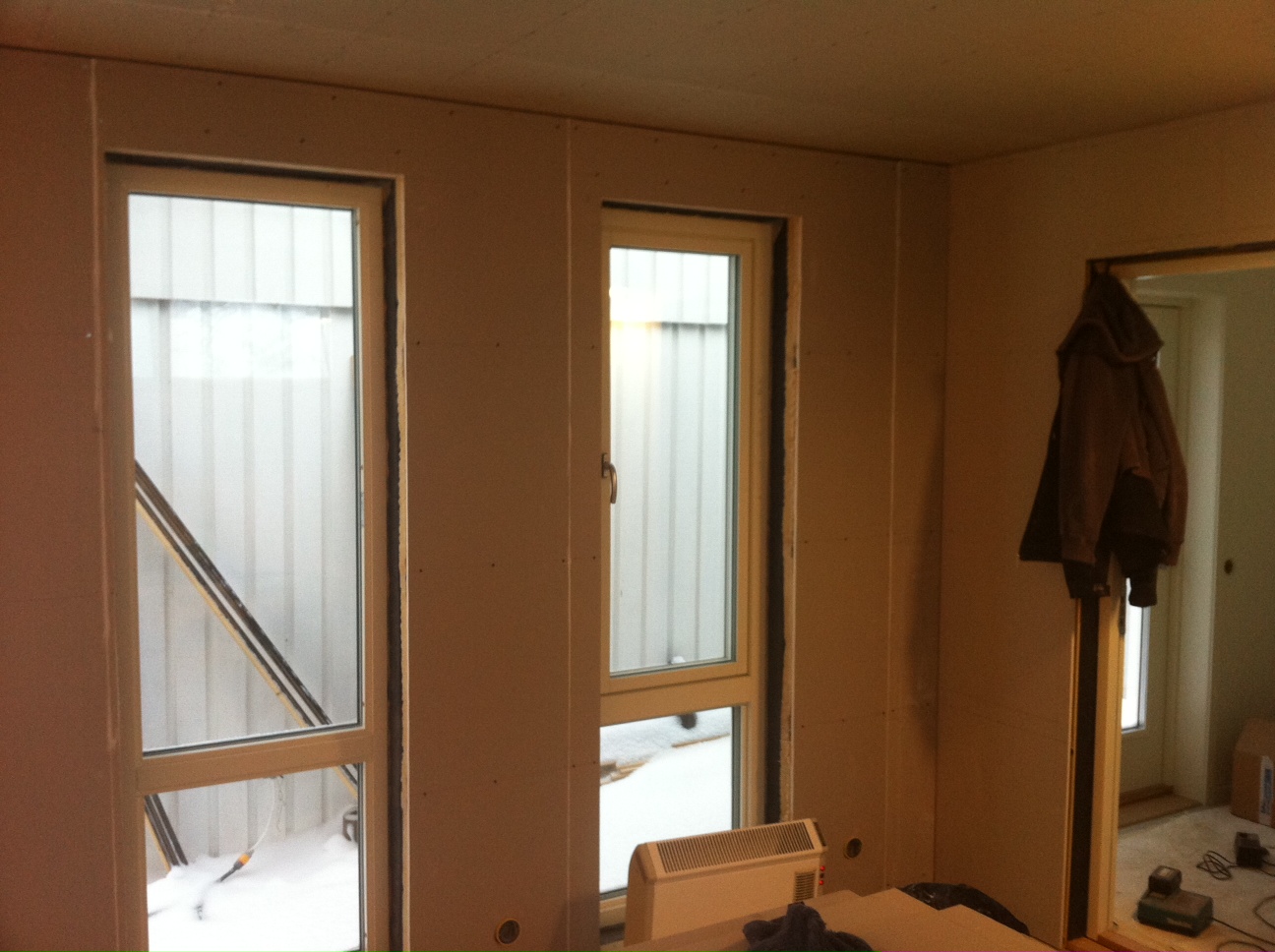

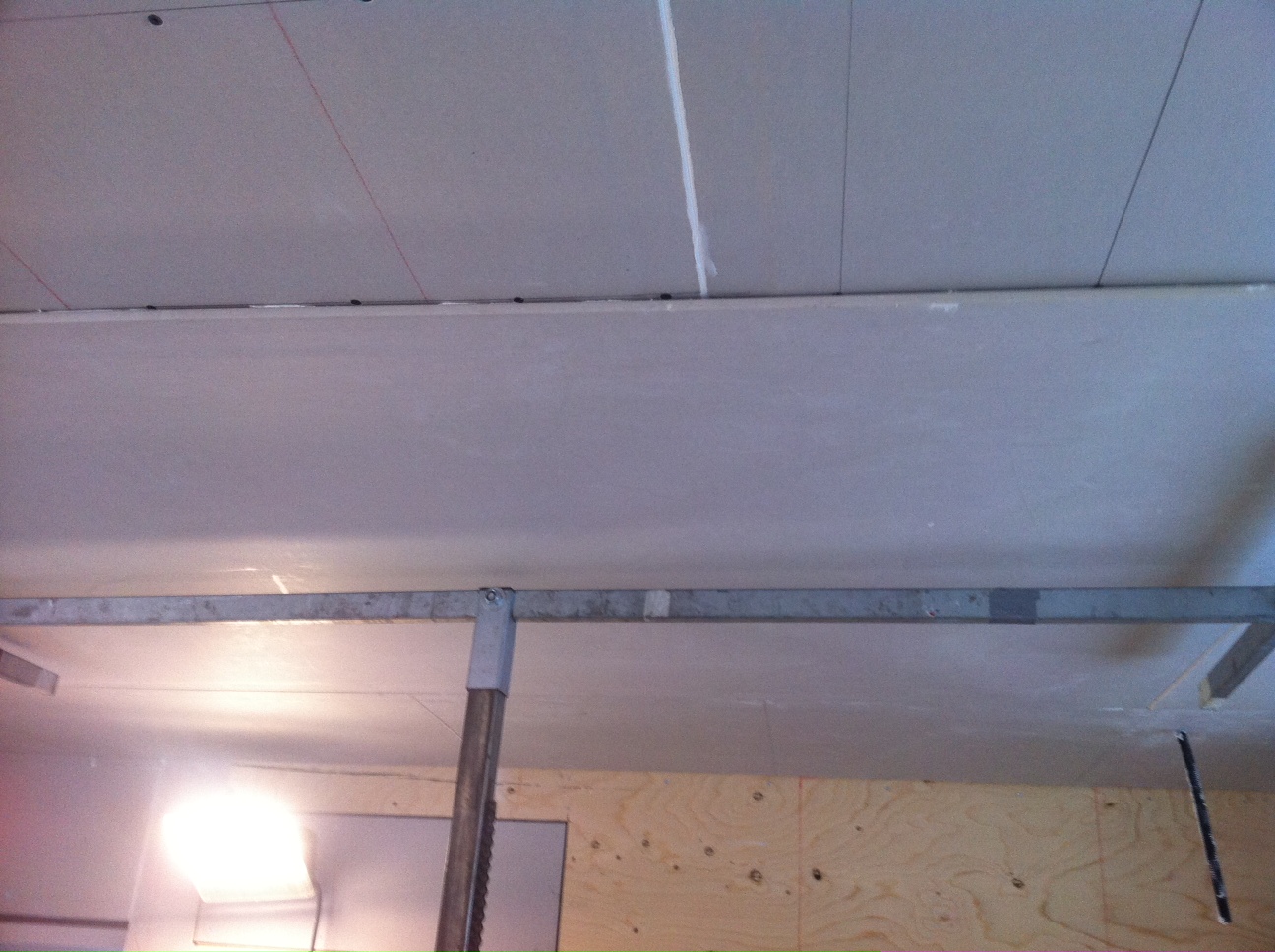

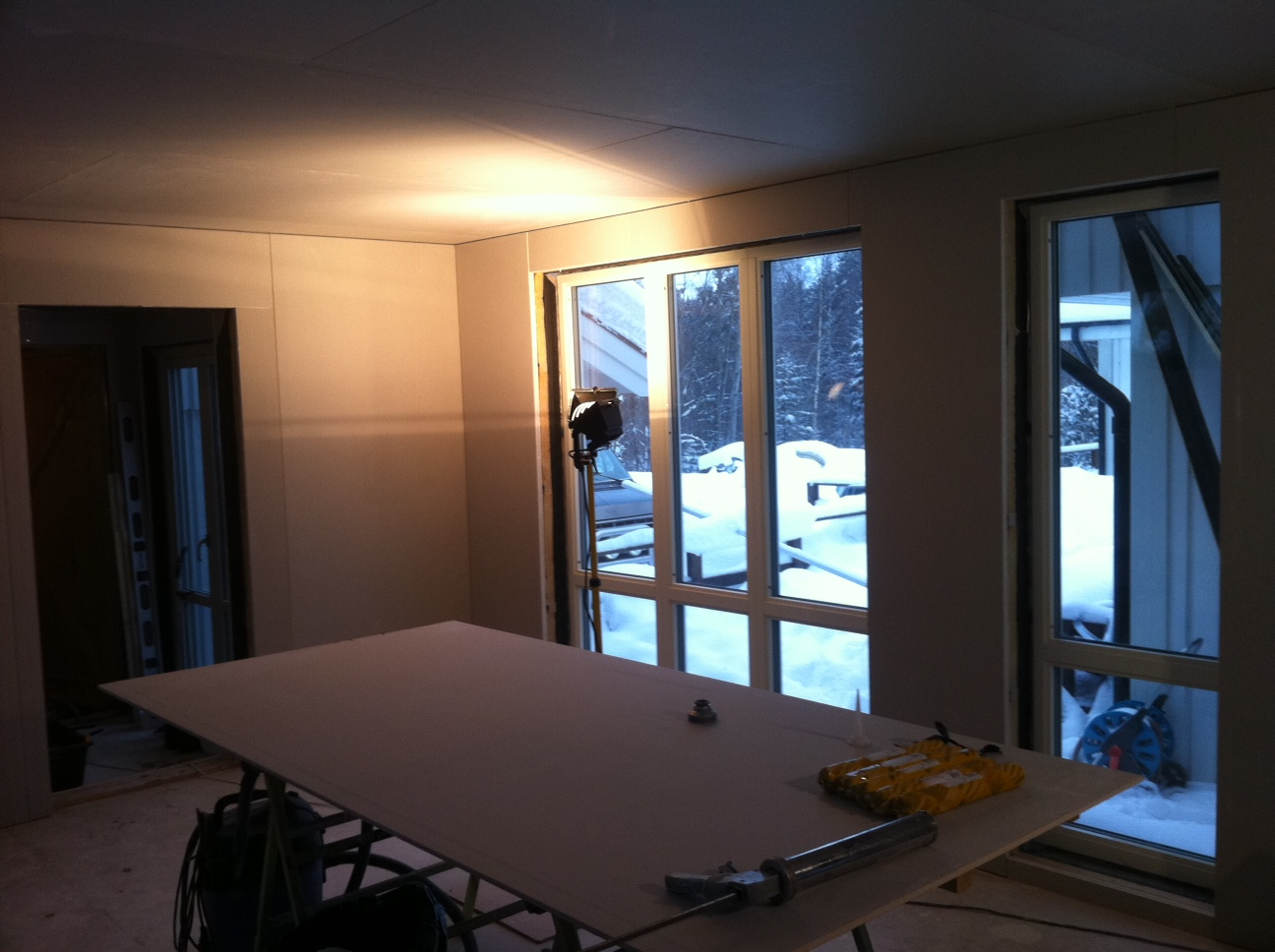

wellness music Postat 29 januari 2011 Trådstartare Postat 29 januari 2011 (redigerat) Dags för gipsen! Först skruvade jag ett lager med så få skruvar som möjligt i RC-8 skenorna. Det är ju viktigt att denna skruv inte är för lång/kommer i kontakt mot väggregeln så att fjädringen dödas. Jag släppte 10 mm spalt runt om (tak/vägg/golv) som sedan tätades med Sikacryl-S akustikfog innan nästan lager gips limmades på med förskjutna skarvar och hörnorna omlott. Därefter fogades ytterligare en gång. Redigerat 29 januari 2011 av wellness music 1

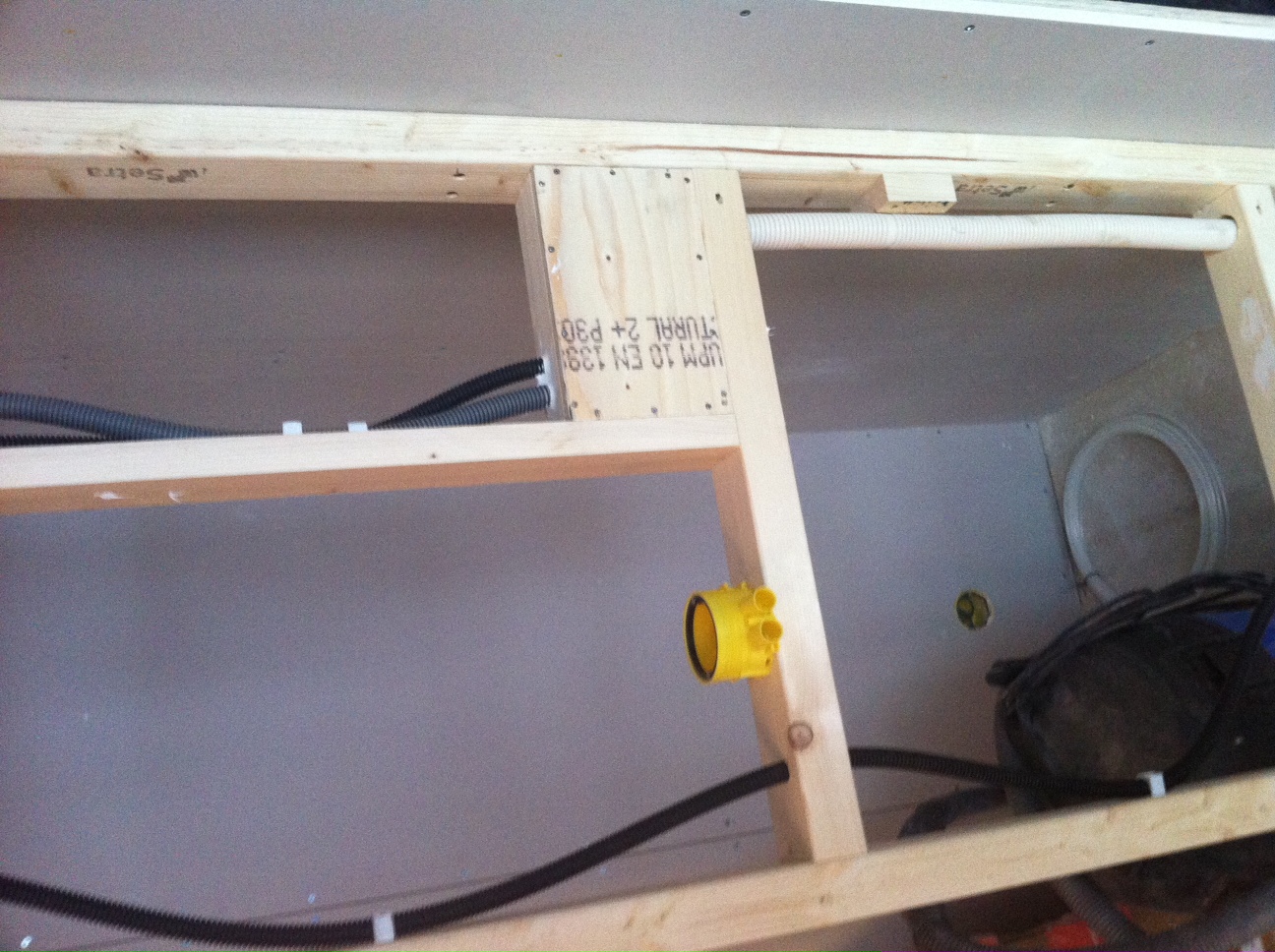

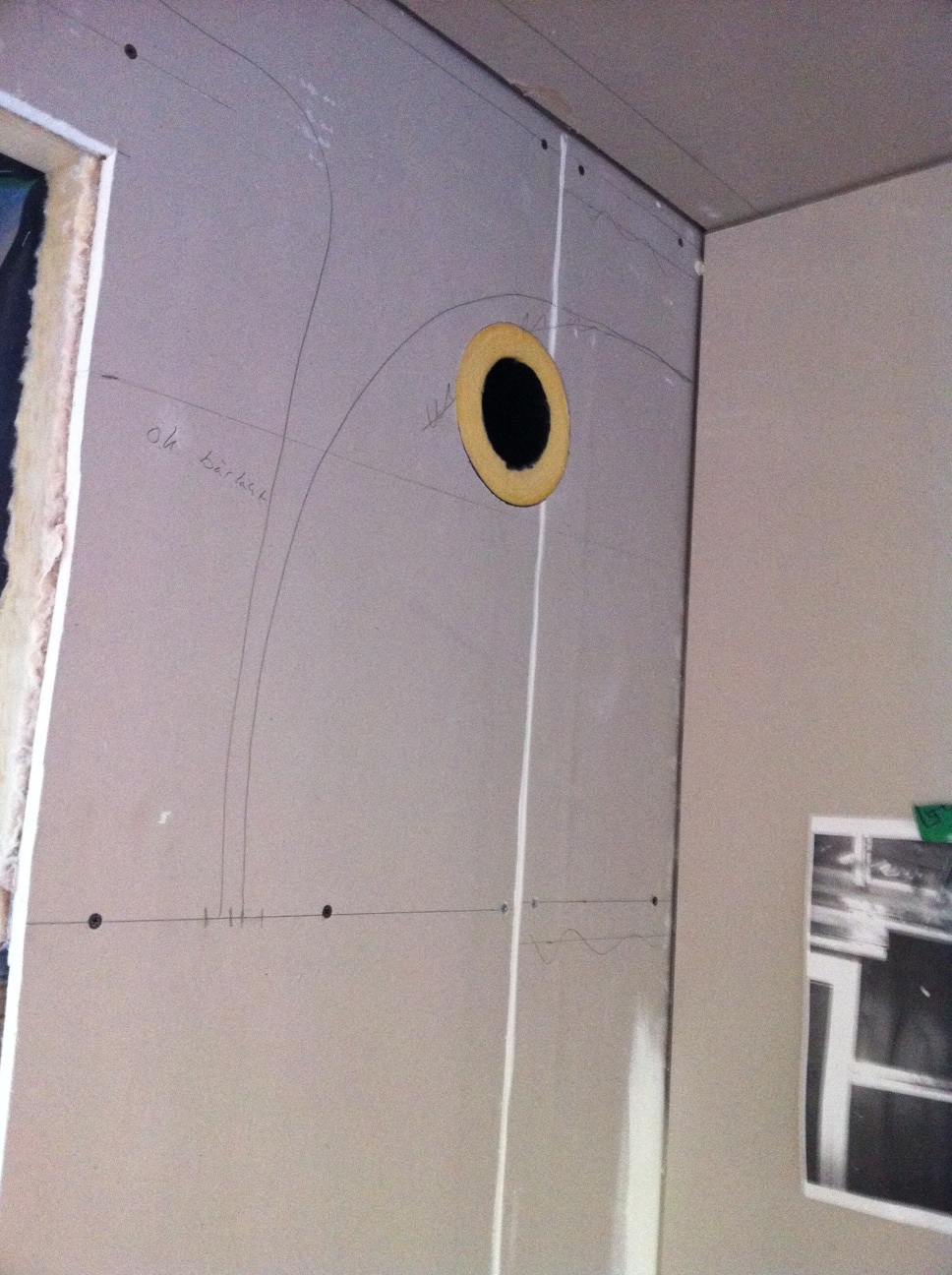

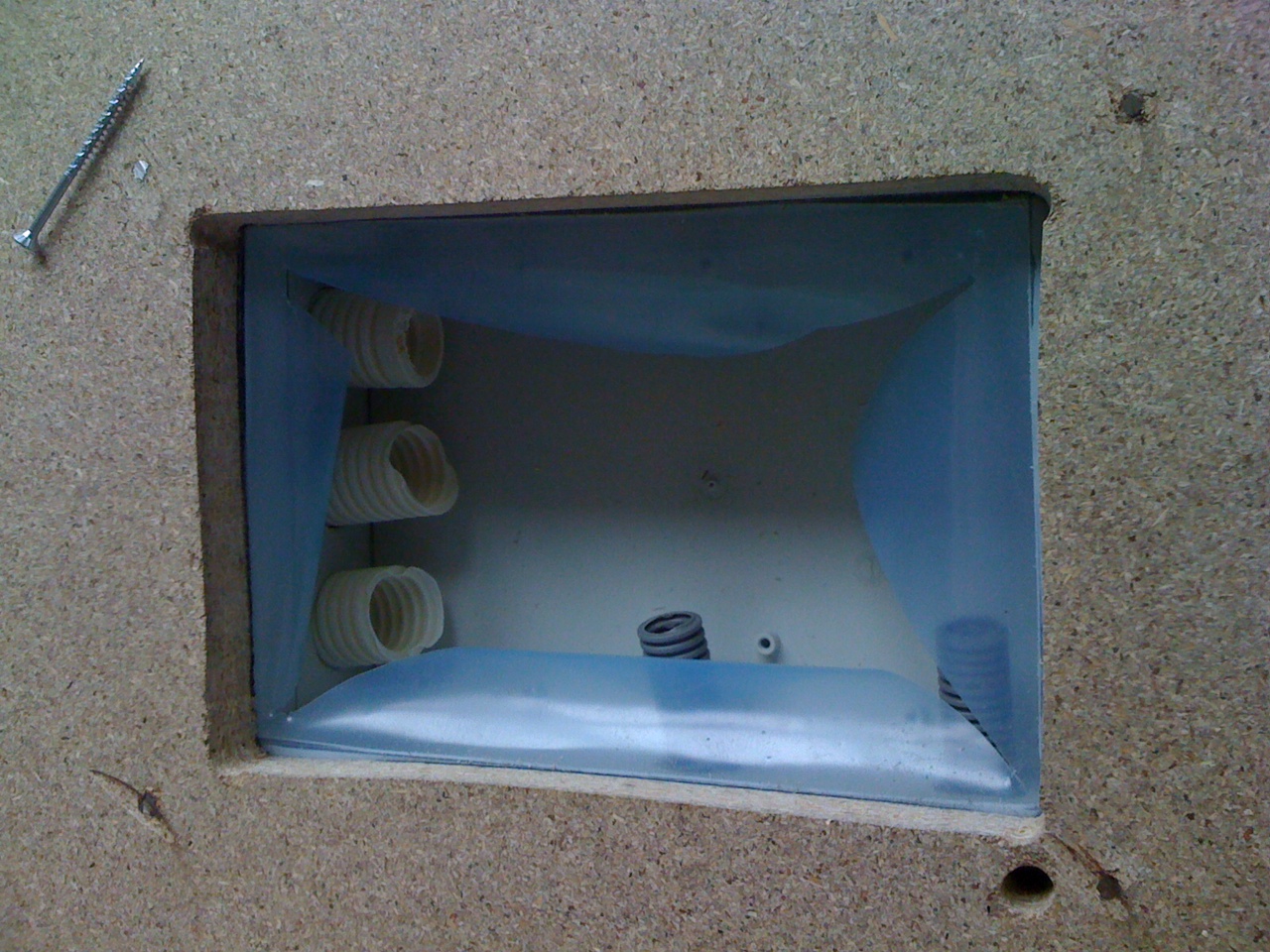

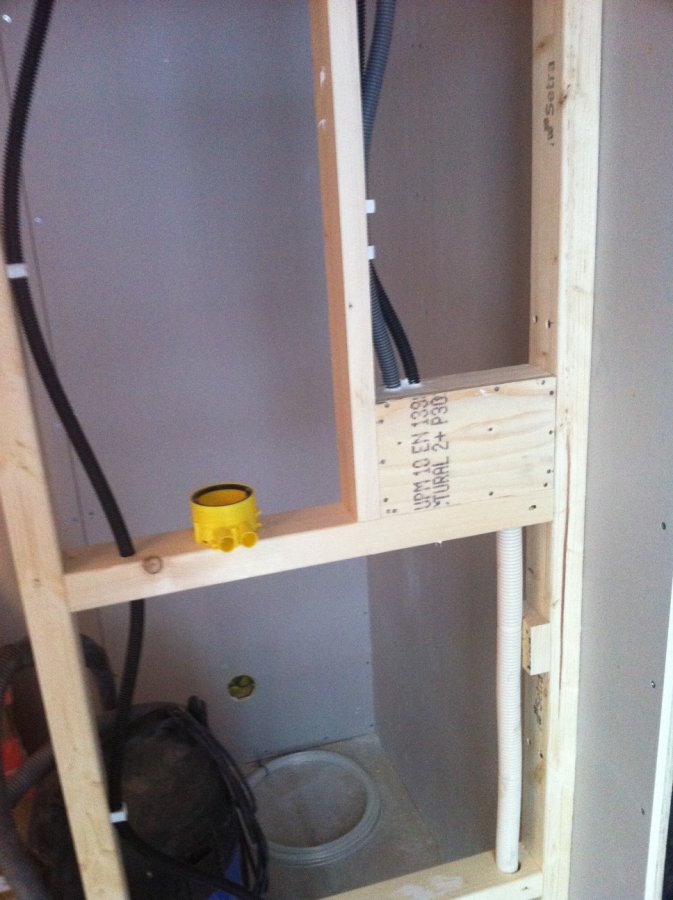

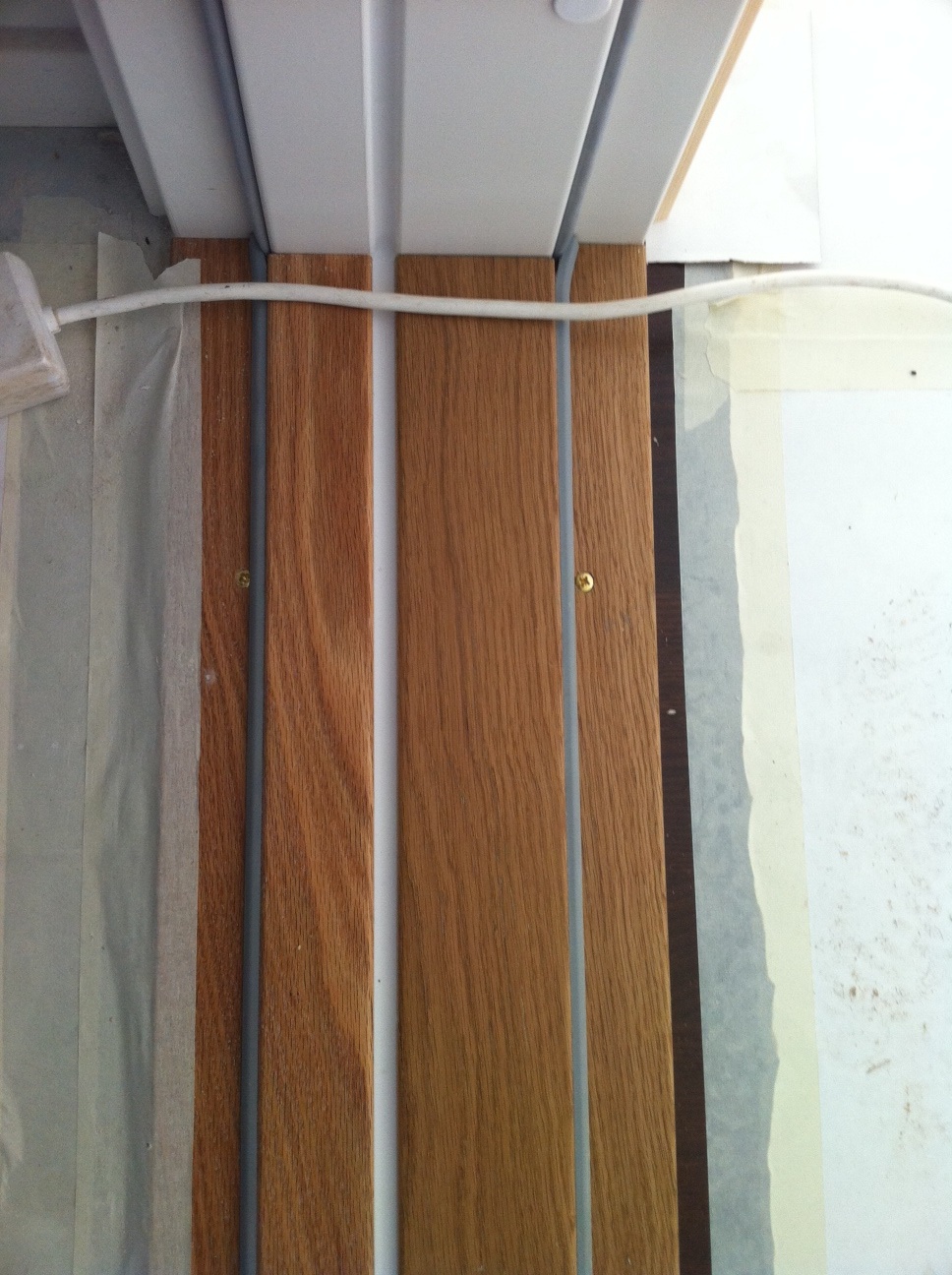

wellness music Postat 29 januari 2011 Trådstartare Postat 29 januari 2011 Här kommer lite diversebilder under byggets gång. All starkströms-el är separerad från signal/multikablar. Dessa går i 32 mm flexslang i golvet från en trunk i kontrollrummet, vidare till serverrum samt liverum. Samtliga rum kommer att förses med mekanisk frånluftsventilation. Jag kommer använda spiroflexslag med ljuddämpare samt ljuddämpare vid alla don. Tilluftsdon yttervägg ljuddämpas med ett 80 db rör samt ljuddämpare på båda sidor. Alla genomföringar tätar jag noga med akustikfog - det ska ju bli "airtight" :-) Utsalning / foder runt fönster och dörrar görs flytande med epdm-gummilist samt akustikfog. Nästa vecka hoppas jag att jag är färdig med golvgips samt parkettgolv. Ska då göra färdigt serverrummet. Hejja! / Björn 1
MartinÖjes Postat 29 januari 2011 Postat 29 januari 2011 Fantastiskt. Kul att se och få lite inblick i de olika momenten. Gör du allt själv?? Mitt eget pyttelilla bygge känns lite löjligt i jämförelse.. 😊 Fortsätt posta! Ska bli kul att följa hur det går. Keep up the good work! / Martin
wellness music Postat 29 januari 2011 Trådstartare Postat 29 januari 2011 Fantastiskt. Kul att se och få lite inblick i de olika momenten. Gör du allt själv?? Mitt eget pyttelilla bygge känns lite löjligt i jämförelse.. 😊 Fortsätt posta! Ska bli kul att följa hur det går. Keep up the good work! / Martin Hallå Martin! vad kul att du gillar! :-) Jo, jag pular på själv men vilken tid det tar. De bilder jag lagt upp nu ikväll är ett års jobb.. ;-) Jag räknar med att ha kontrollrummet färdigt i nästa vecka. Sedan blir det liverummet. Där är det några lösningar som jag ännu inte klurat ut riktigt men det ger väl sig :-) Hälsningar / Björn

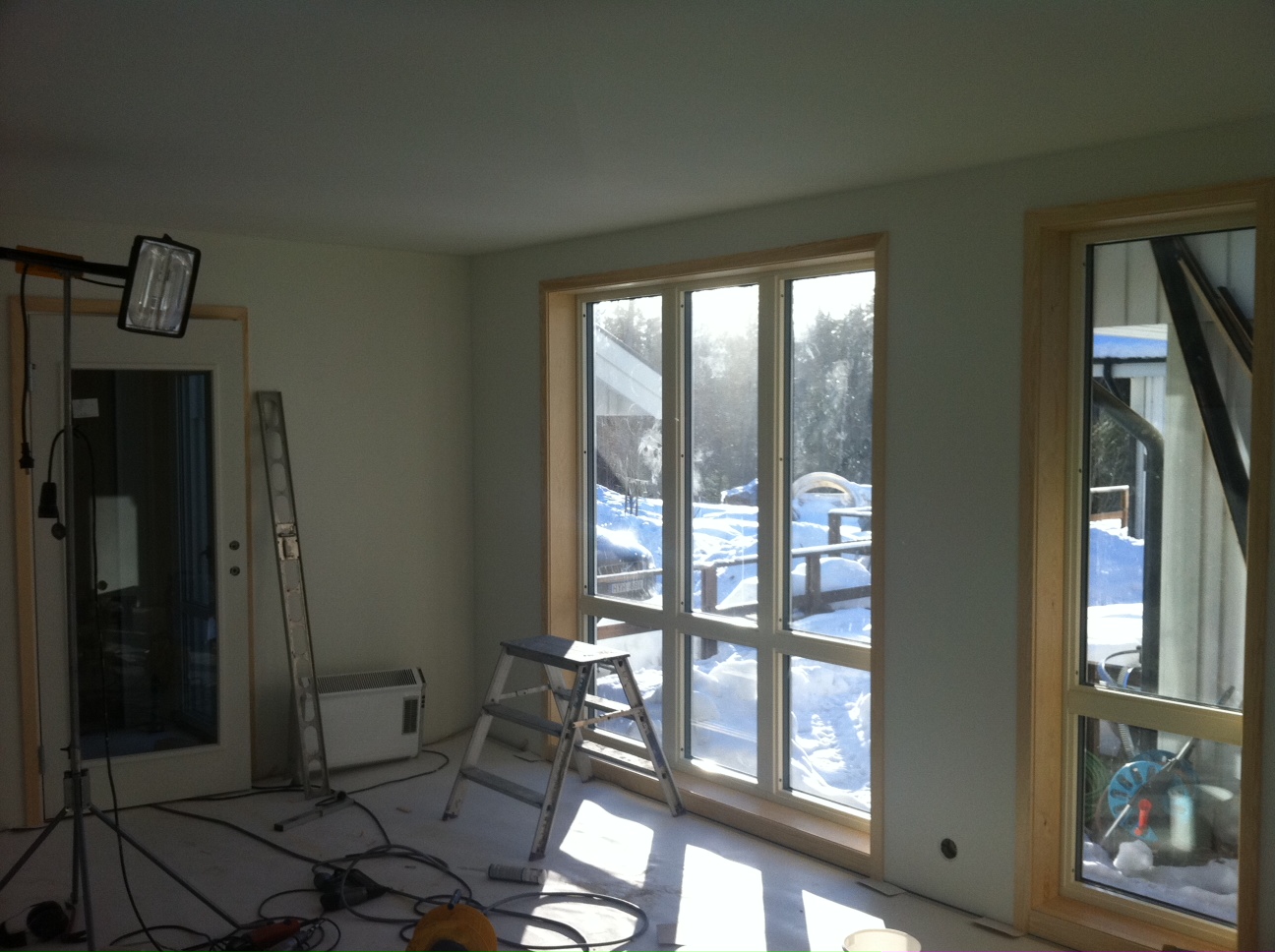

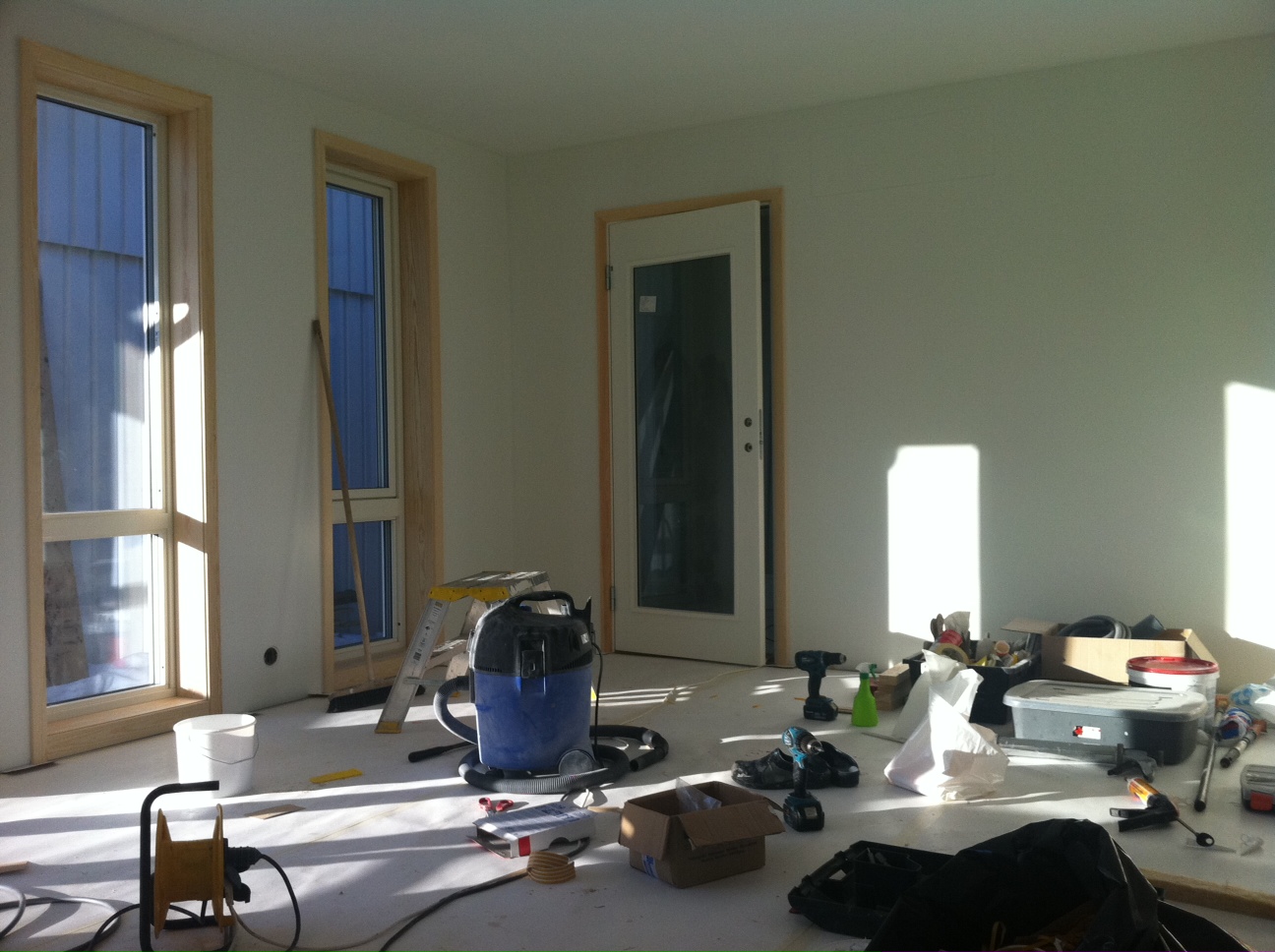

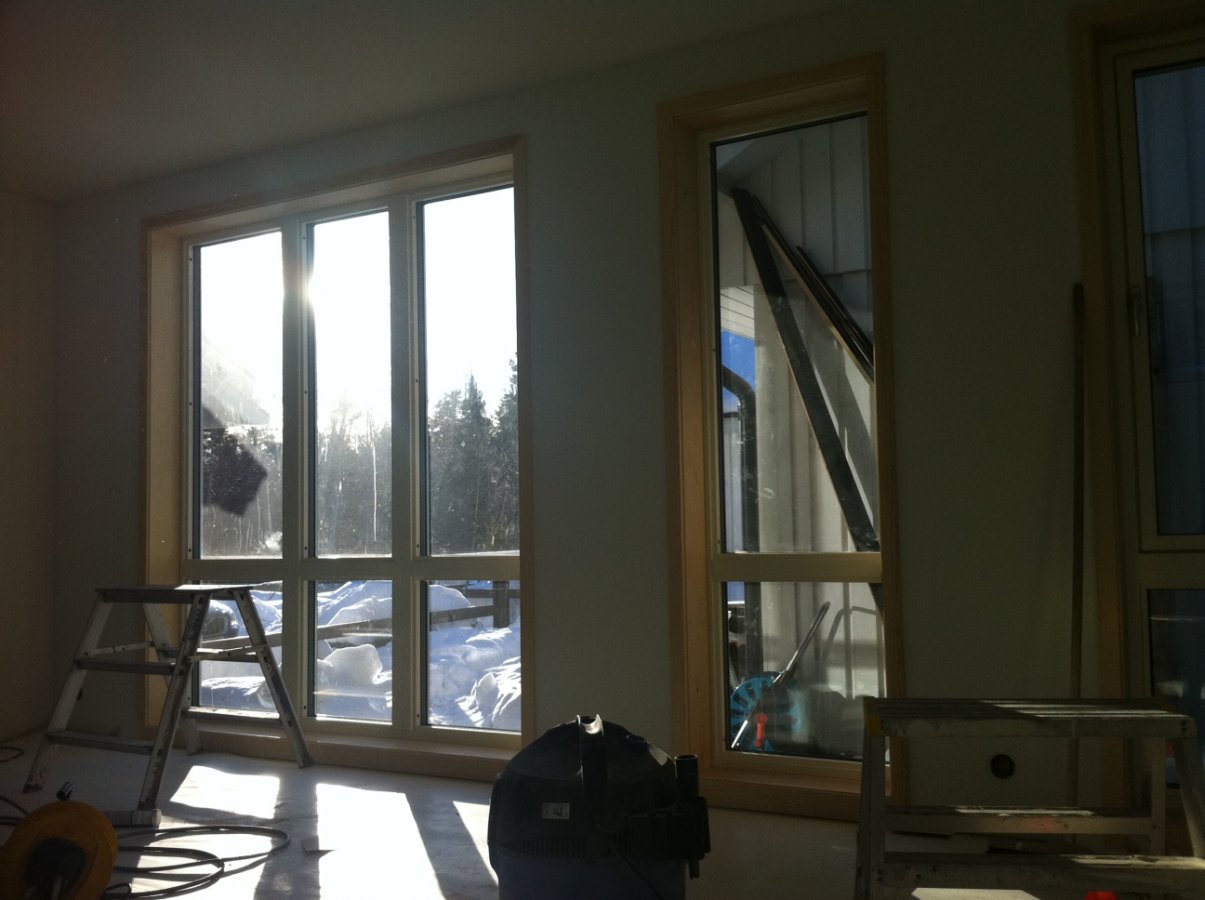

wellness music Postat 29 januari 2011 Trådstartare Postat 29 januari 2011 ..lite fler bilder på kontrollrummet 1
Anapeg Postat 29 januari 2011 Postat 29 januari 2011 Fantastisk bygge!! Dette gir inspirasjon helt til Norge 😄 -Sveinung
wellness music Postat 29 januari 2011 Trådstartare Postat 29 januari 2011 Tack Sveinung! Kull att du gillar det! 🙂
cborg Postat 29 januari 2011 Postat 29 januari 2011 Ser ju jättetrevligt ut! (Lite mer mat till mr Slej. 😉 )
wellness music Postat 30 januari 2011 Trådstartare Postat 30 januari 2011 (redigerat) Håller på att skissa på live-rummet som snart ska byggas och skulle gärna vilja bolla mina ideér kring detta. Kontrollrum / server-rum samt pentrydel är en nybyggd del som byggts i hop med ett garage där liverummet ska vara. Grundförutsättningarna är betongplatta på mark och här har jag tänkt att liksom kontrollrummet bygga flytande. Planen är att bygga en rejäl golvram på "U-boats". 45 x 220 med 45 c/c med kortlingar mellan bärlinorna för att få en rigid konstruktion. Ovanpå golvramen skruvlimmad golvspån / limmade stenplattor/ 2-3 lager limmad golvgips / limmad spånplatta samt solering lätt packad i facken. Limning görs med Ardex S 48. På denna platta byggs sedan väggar av plåtreglar med taket vilandes mot hammarbandet. Min första fråga är om det är overkill med stenplattorna - är det någon som har erfarenhet av en sådan konstruktion? Min andra fråga gäller innermåtten på liverummet. Om jag drar ifrån tjockleken på liverummets väggar (120 mm väggreglar och 100 mm luftspalt till ytterväggar) har jag teoretiskt 3x3 meter innermått i liverummet till förfogande att bygga på. Takstolarna kommer jag att växla av så jag kan i princip bygga 2,7 m takhöjd... Har räknat på det själv med div. kalkylatorer men får inte till någon proportion där takhöjden känns bra. Tar allra ödmjukast emot tips om hur man skulle kunna göra bästa möjliga rektangel av denna kvadrat och med högsta möjliga takhöjd. 🙂 Redigerat 30 januari 2011 av wellness music 1
mastertone Postat 30 januari 2011 Postat 30 januari 2011 Satan vad det ser bra ut! Vilket jävla jobb, få som ror i hamn såna här projekt. Grattis och all lycka i framtiden med din studio!
wellness music Postat 30 januari 2011 Trådstartare Postat 30 januari 2011 Tack Jonas! Har liverummet kvar och hoppas att jag inte stupar på målsnöret 😎 Var inne och kollade din hemsida - kanonfin masteringstudio du har!
Mojje Cruncher Andersson Postat 31 januari 2011 Postat 31 januari 2011 Sånt här gillar jag!! Helt åt helsikes överkurs och ambitioner som räcker till månen och tillbaka!! Sen, när projektet är klart... ...då mår själen gott när man ser den klara produkten.... Bra dokumentation. Är själv nyfiken på detta med stenplattor i golvet. Gjuten flytande platta ligger i mina funderingar dock. Om du vill addera en kaliber till din tråd så vore det kul med budget och kostnader. Det gör att besökare i forumet får kunskap om sina ambitioner. Bra jobbat! Keep up the good work! /Cruncharn'
wellness music Postat 31 januari 2011 Trådstartare Postat 31 januari 2011 Tack snälla för glada tillrop! 🙂 Behövs verkligen så här på sluttampen. När allt är färdigt med diffusorer / absorbenter etc. så är det ju ingen som kommer se allt overkill jobb jag lagt ned från grunden.. 😄 . Kontrollrummet blir klart för mätning om någon vecka, så då börjar allt arbete med diffusorer och absorbenter. Liverummet kommer jag också att påbörja inom kort men jag känner att jag inte lyckats räkna fram något bra mått med juste takhöjd. Jag kommer att spela in allt från sång/tal till marschall 4 x 12.. 😎 . Vore guld värt att få utbyta ideér med någon som byggt ett liverum i den här storleksklassen med gott resultat. Mer bilder kommer inom kort 🙂

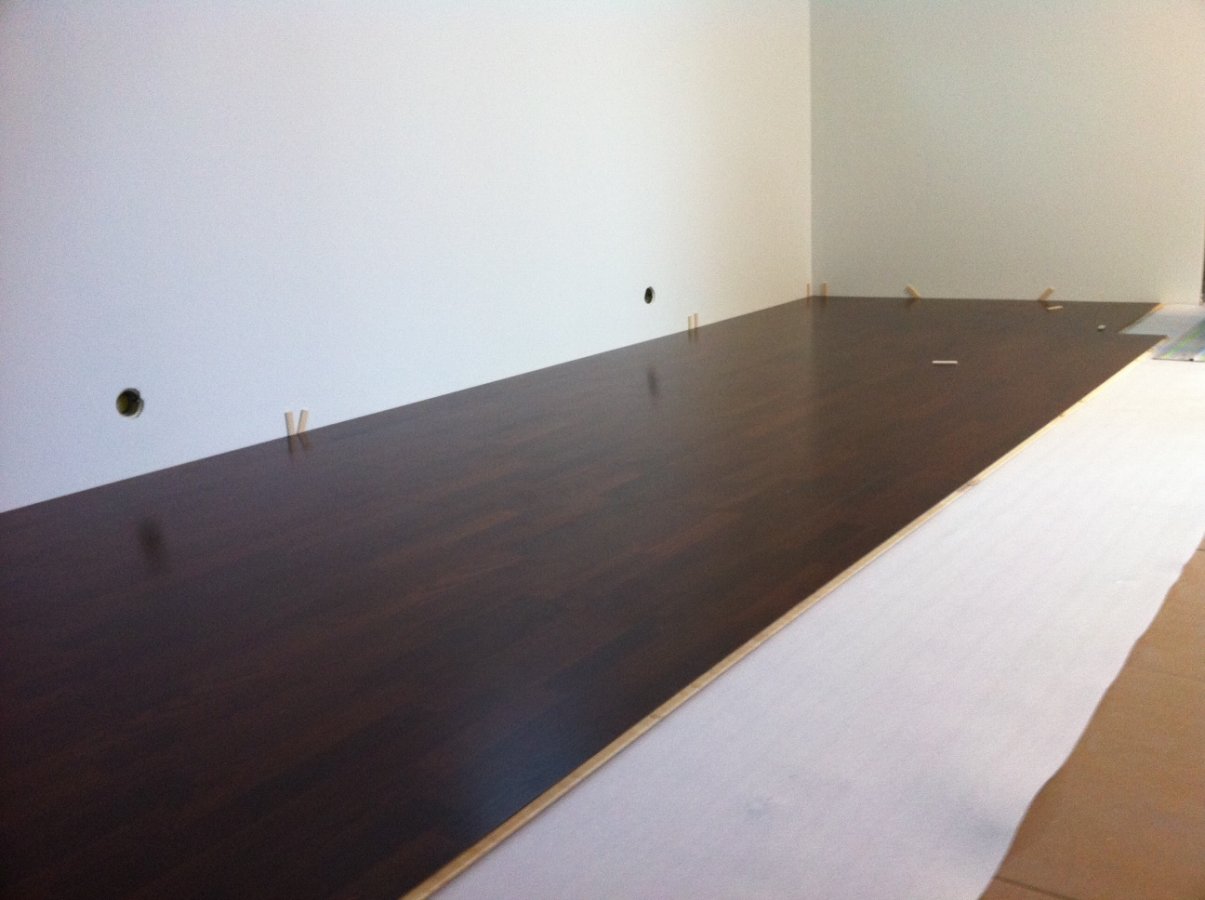

wellness music Postat 31 januari 2011 Trådstartare Postat 31 januari 2011 Parkettgolv snart på plats i kontrollrum 🙂
wellness music Postat 31 januari 2011 Trådstartare Postat 31 januari 2011 Åsså lite bilder på teknik / serverrum..
crillemannen Postat 31 januari 2011 Postat 31 januari 2011 Jag har ett live rum som är cirka 12m2 byggt professionellt, med i princip perfekt ljud kurva. Jag byggde med 10cm isolering först + gips 3 lager om lått. Sedan ett extra lager med 10cm isolering och med trä utanpå. Sedan 3 basfällor i varjehörn, även de med trä utanpå. Maila om du vill fråga mer 🙂
Gilbert Postat 31 januari 2011 Postat 31 januari 2011 Jag har ett live rum som är cirka 12m2 byggt professionellt, med i princip perfekt ljud kurva. 12m² live-rum? Du menar 120m²?
Mr.crumar (oregistrerad) Postat 1 februari 2011 Postat 1 februari 2011 Bara att instämma i talkören, Vilket superbygge!! Kanon fint & seriöst, riktigt inspirerande, blir spännande att följa till fullt färdigt. Om man bara haft en en mer förstående fru kanske man också hade kunnat slippa betongbunkern... 🙂

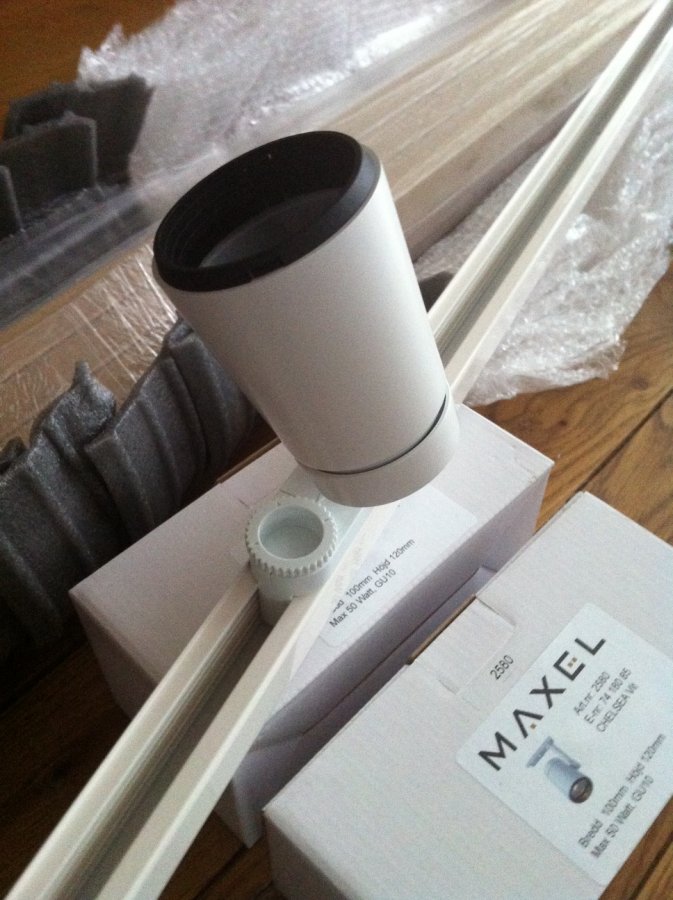

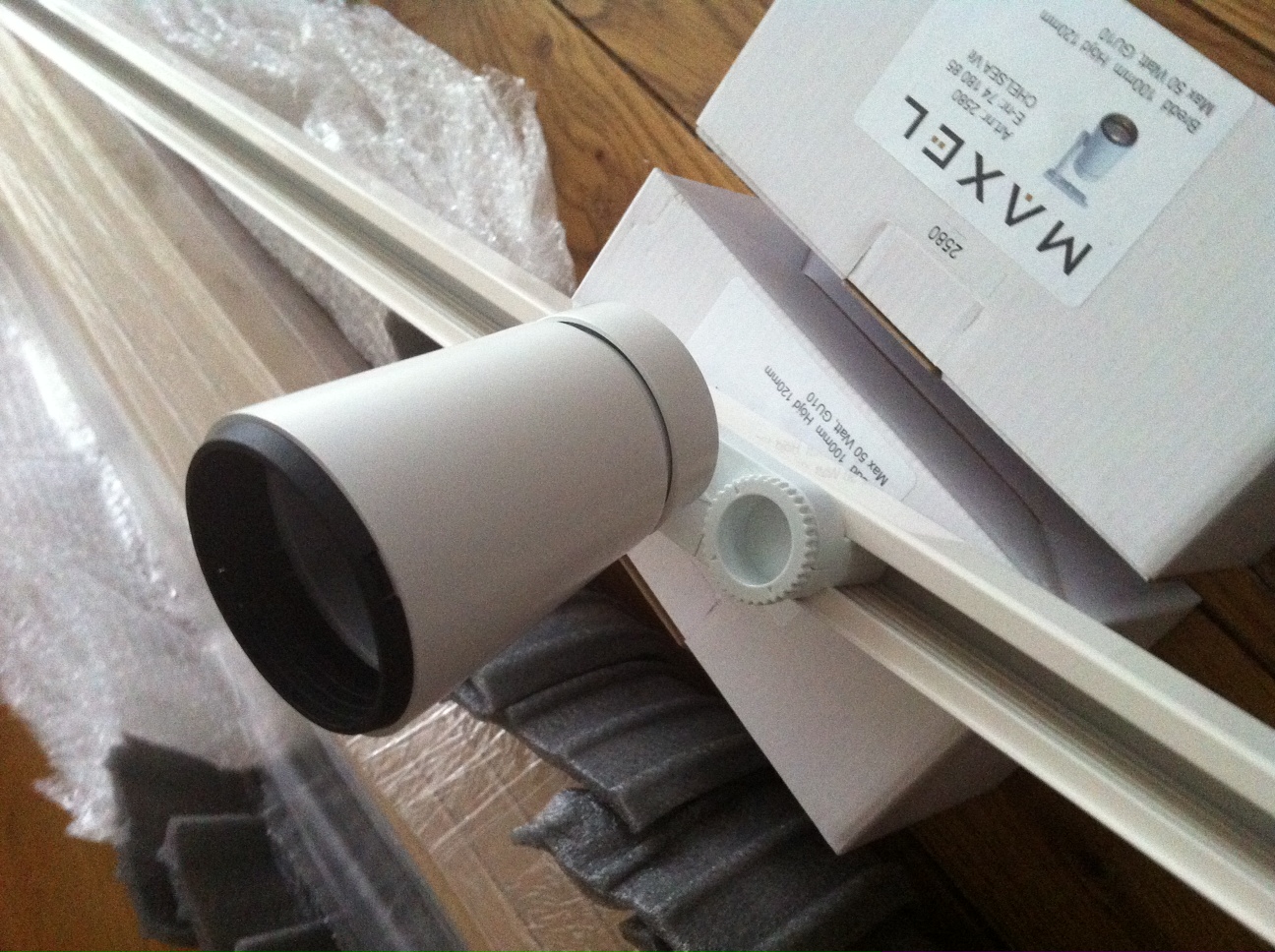

wellness music Postat 1 februari 2011 Trådstartare Postat 1 februari 2011 I dag kom belysningsarmaturerna och 3-fasskenorna (230 V). Det verkar som jag inte hittar några dimmers som är tillräckligt avstörda så det får nog bli vanliga brytare och istället ha olika effekt på lamporna och fördela dessa på 3 olika tändfaser.
Sonefors Postat 1 februari 2011 Postat 1 februari 2011 Riktigt trevlig läsning såhär på morgonkvisten. Lycka till med bygget. Följer med spänning 🙂 //F
Mr.crumar (oregistrerad) Postat 1 februari 2011 Postat 1 februari 2011 I dag kom belysningsarmaturerna och 3-fasskenorna (230 V). Det verkar som jag inte hittar några dimmers som är tillräckligt avstörda så det får nog bli vanliga brytare och istället ha olika effekt på lamporna och fördela dessa på 3 olika tändfaser. Hur djupt i dimmer-träsket har du dykt? Jag har/hade också tänkt montera dimmers till belysningen men tvekar fortfarande...
wellness music Postat 1 februari 2011 Trådstartare Postat 1 februari 2011 (redigerat) Sonefors: Tack 🙂 Mr. Crumar: Jag har frågat runt och det verkar vara svårt att hitta någon som har riktigt koll på detta. Det verkar som att det får bli "trial and error" 😎 . Jag har ju garderat mig och dragit elen så att den ej beblandar sig med audiosignal och alla brytare till belysning sitter utanför respektive kontrollrum / liverum. Men just nu är det så mycket annat som jag måste prioritera så jag kommer nog att köra med vanliga brytare nu i början (om ingen här på forumet har något bra tips) och sen kan jag experimentera med dimmers när jag fått klart allt annat 🙂 Redigerat 1 februari 2011 av wellness music

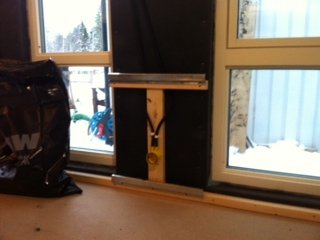

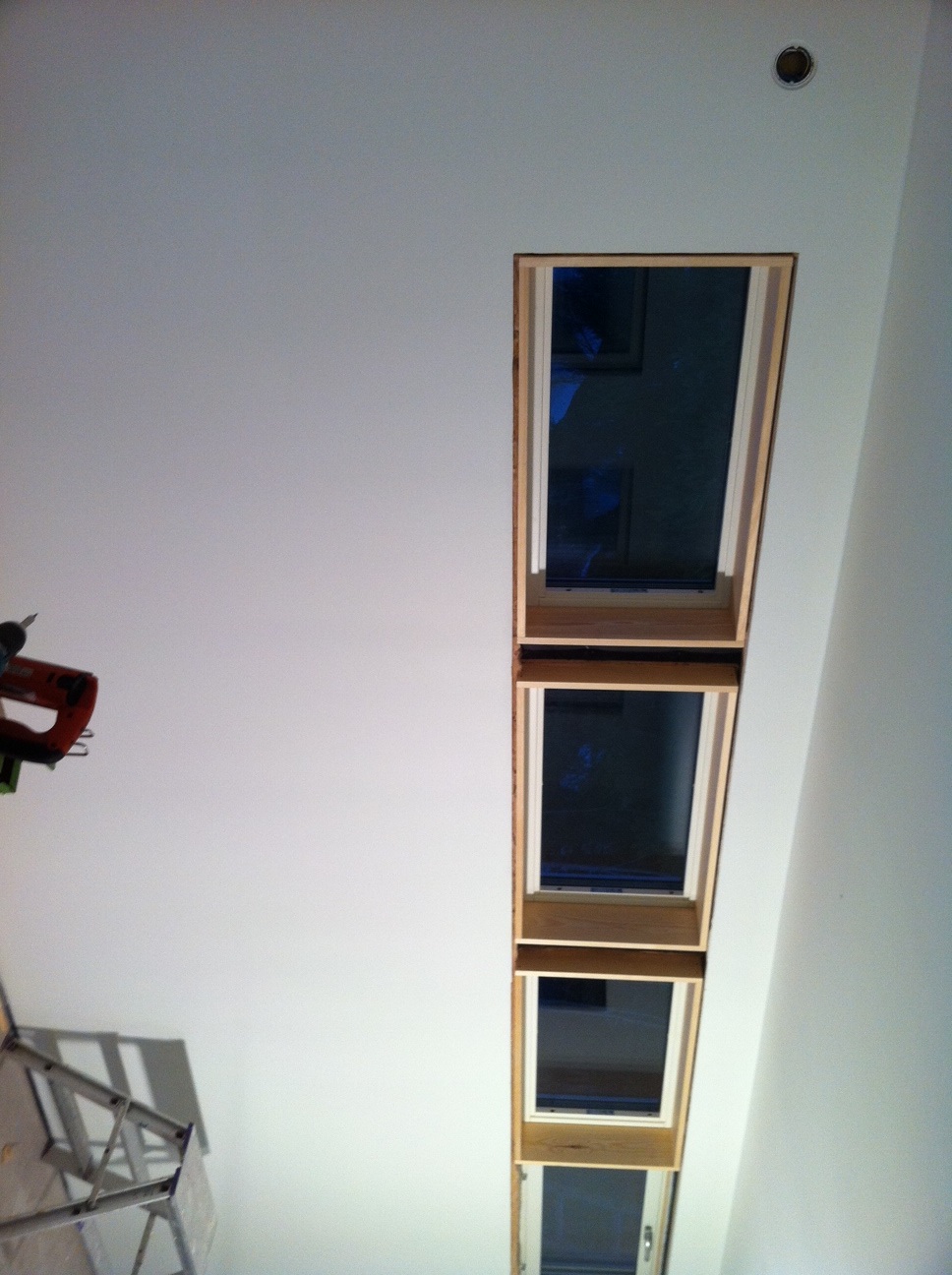

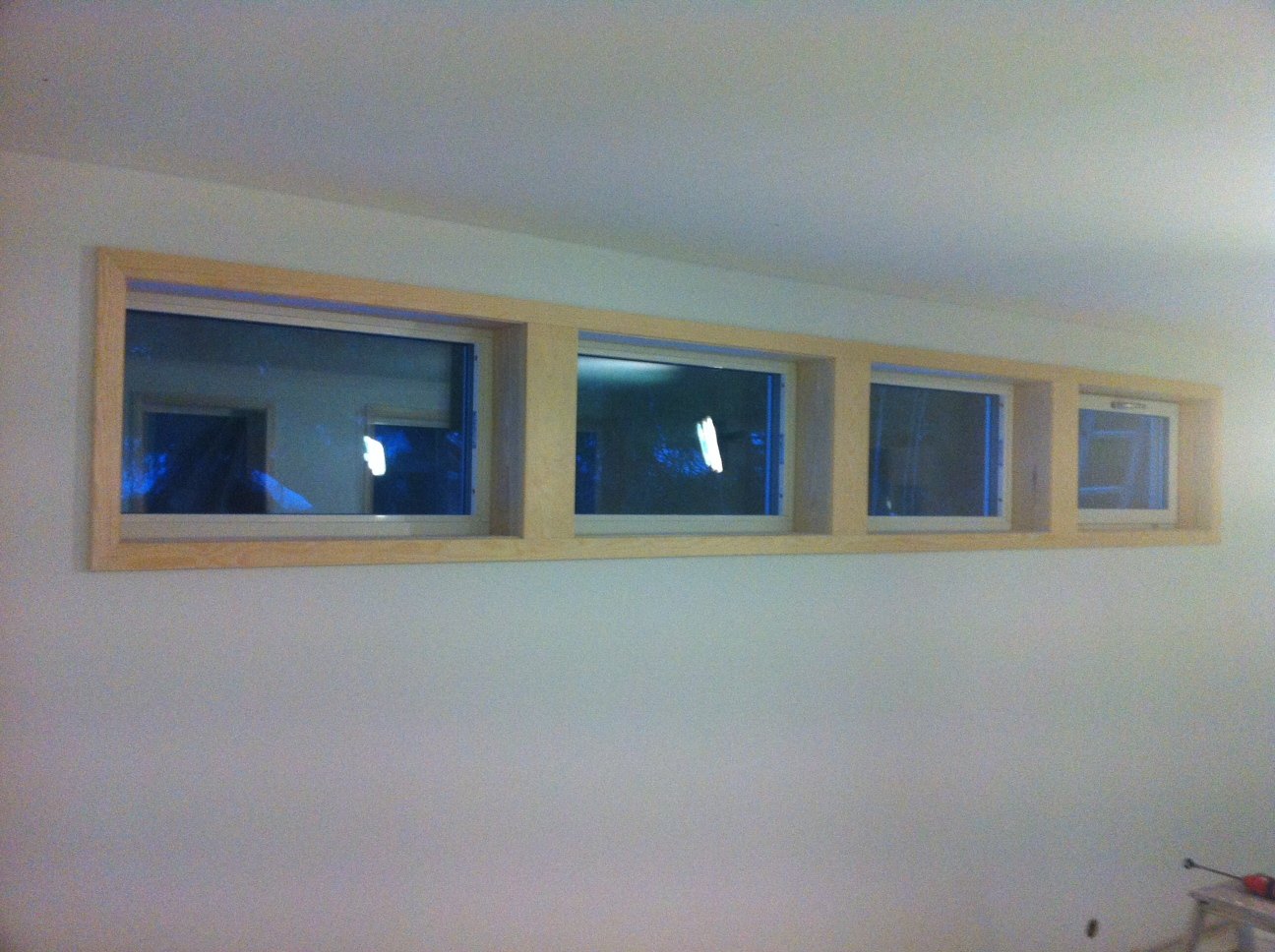

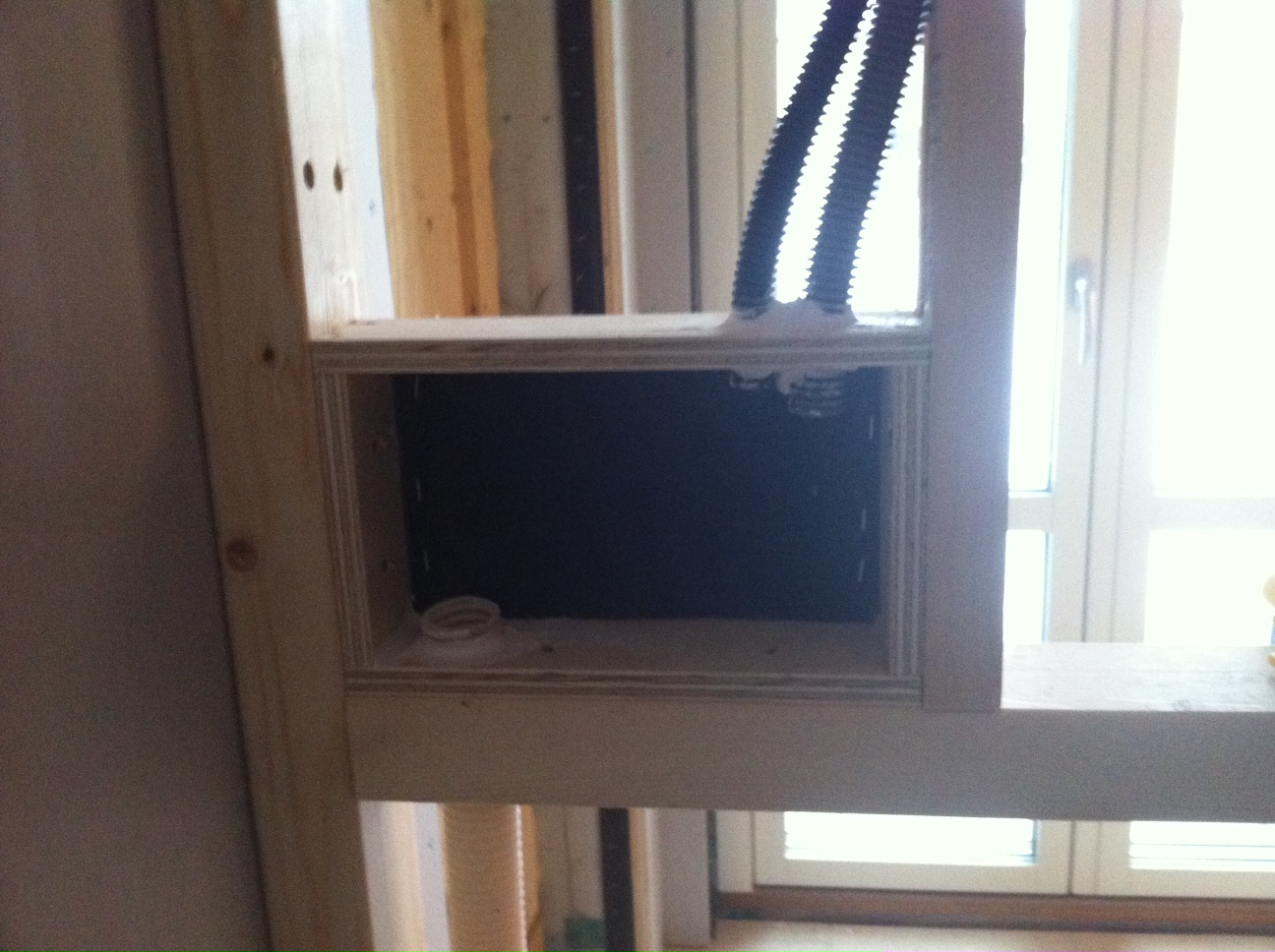

wellness music Postat 1 februari 2011 Trådstartare Postat 1 februari 2011 Dagens arbete blev att göra utsalningen till den bakre fönsterraden i kontrollrummet. Precis som allt annat, en flytande konstruktion utan mekanisk kontakt med fönstren (hängslen och livremmar..) 😊 Dessa småfönster kommer vara försedda med träpersienner mer eller mindre stängda. Vill bara ha ett lätt ljusinsläpp bakifrån för att få en så ljus och luftig känsla som möjligt i rummet. Det kommer att bli en liten utmaning att väga in rummet med absorbenter och diffusorer med tanke på alla glaspartier, men jag är beredd på att göra lite avkall på akustiken till fördel för arbetsmiljön (det sistnämnda kanske inte Gilbert gillar 😎 ) I morgon får det bli målning av snickerierna. 1
