Studiobygge: Bygger om studion från grunden

[ramoand]

Snygga skisser! Hur gör du dom?

[iGnu]

Sketchup, gratisprogram från google 🙂

[iGnu]

Saker och ting börjar gå i rätt riktning! Vi har slipat och målat sångbåset och efter lite el-pill var det dags för ventilationen.

Vi tänkte ha två luftkanaler för varje rum, ett som suger ut varm-unk-luft och en som blåser in friskluft.

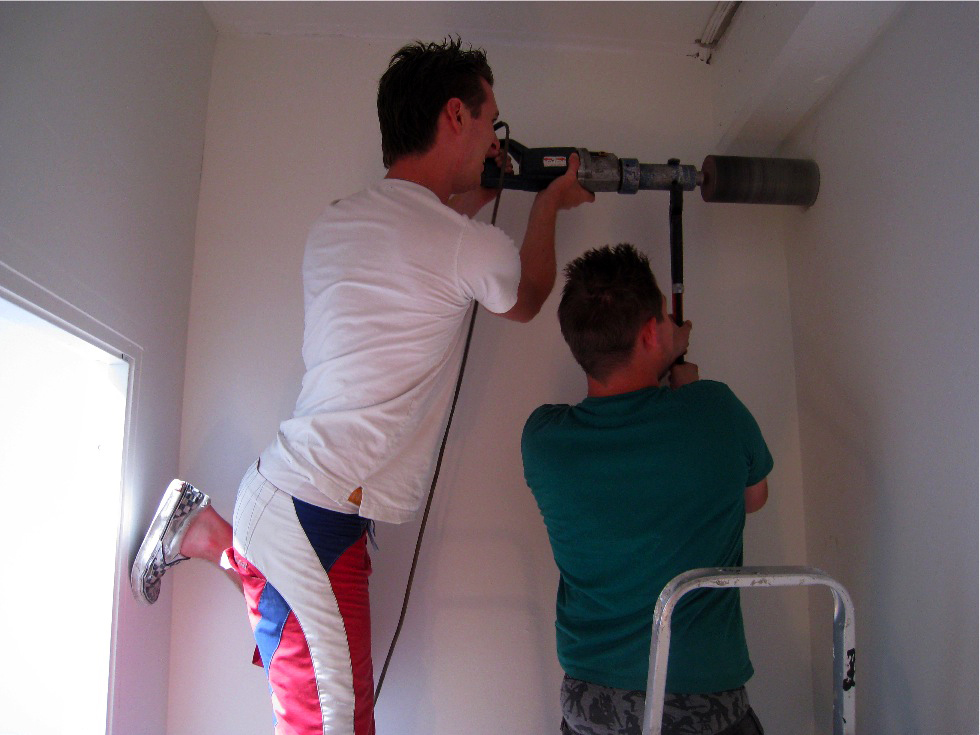

Så vi började med att borra hål. Ventilationskanalerna kommer gå innuti sångbåset eller ja, ovanpå.

Micke hade först problem med att få igång borren...

...Nu gick det lite bättre

Tada! Luft!!

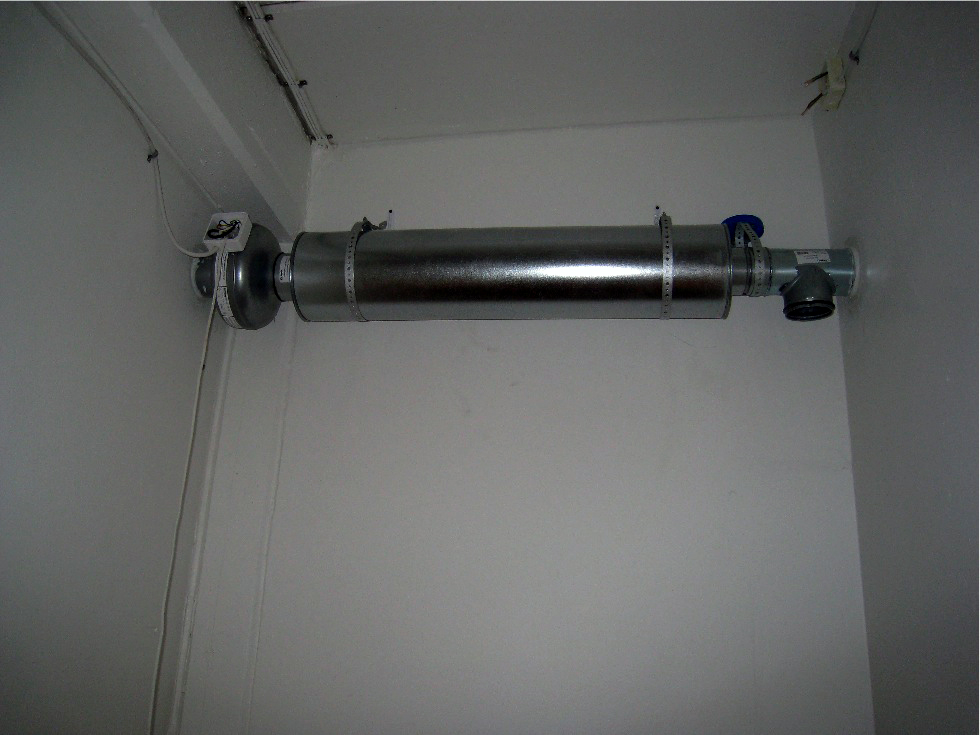

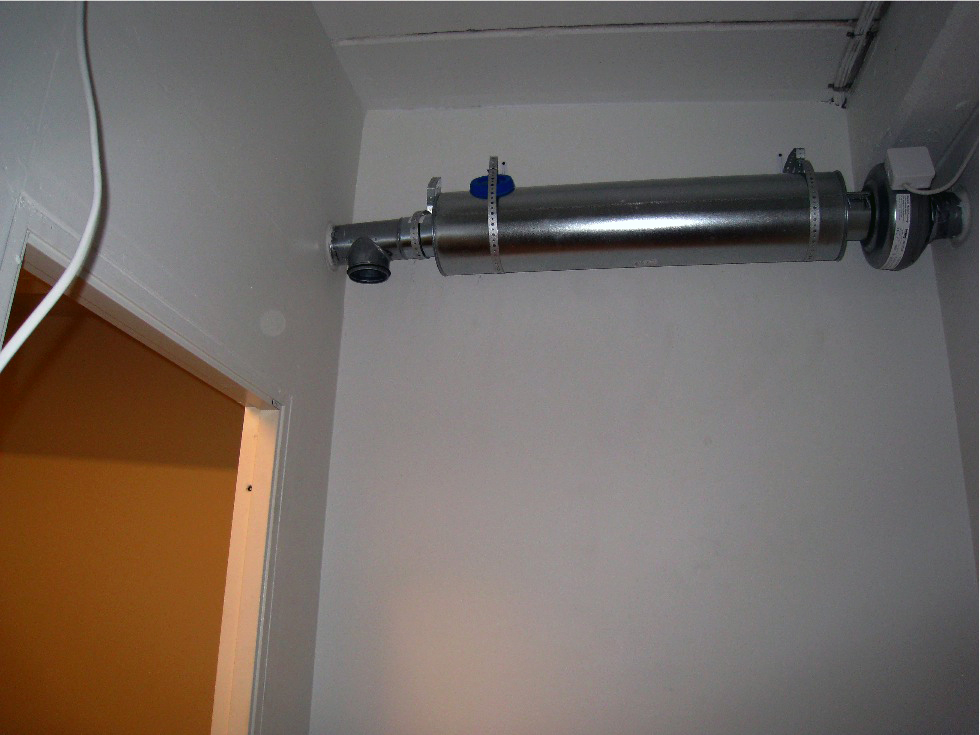

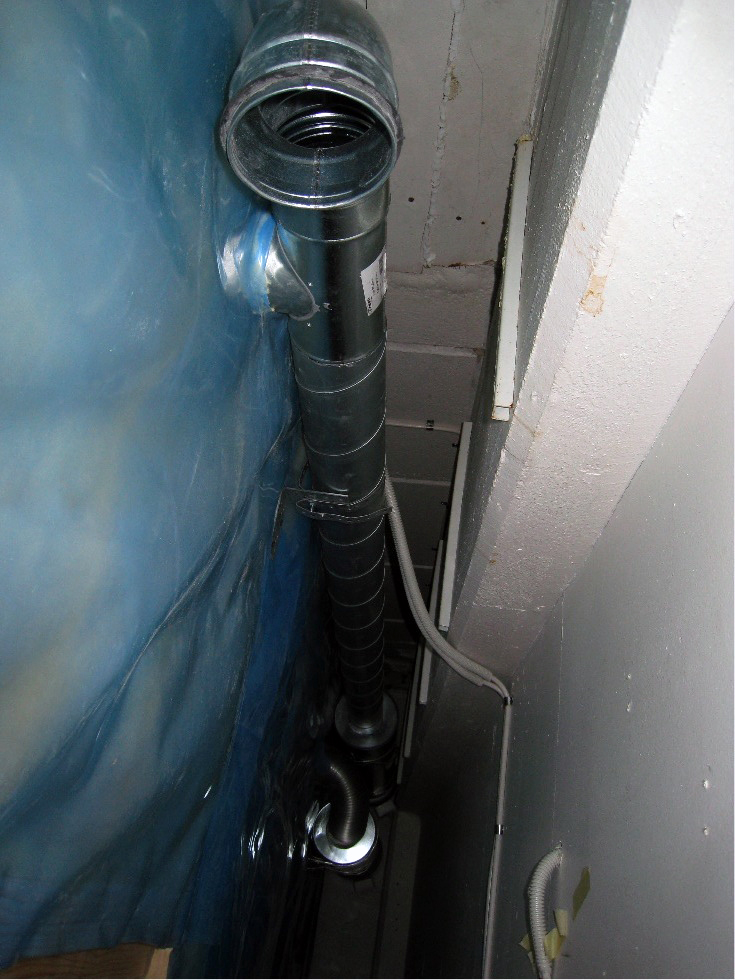

Sen fick vi bygga kanalerna!

Och där sitter insuget.

Och utblåset.

Fula ventiler

Sen skulle vi borra mellan väggarna i det stora rummet.. inte lika kul när det är 30 cm mellan väggarna, 3,50 i tak och steg-jäveln inte går in. men det gick till slut efter lite mindre olyckor

på med dubbelturbos och japsdämpare.. eller hur var det nu igen:)

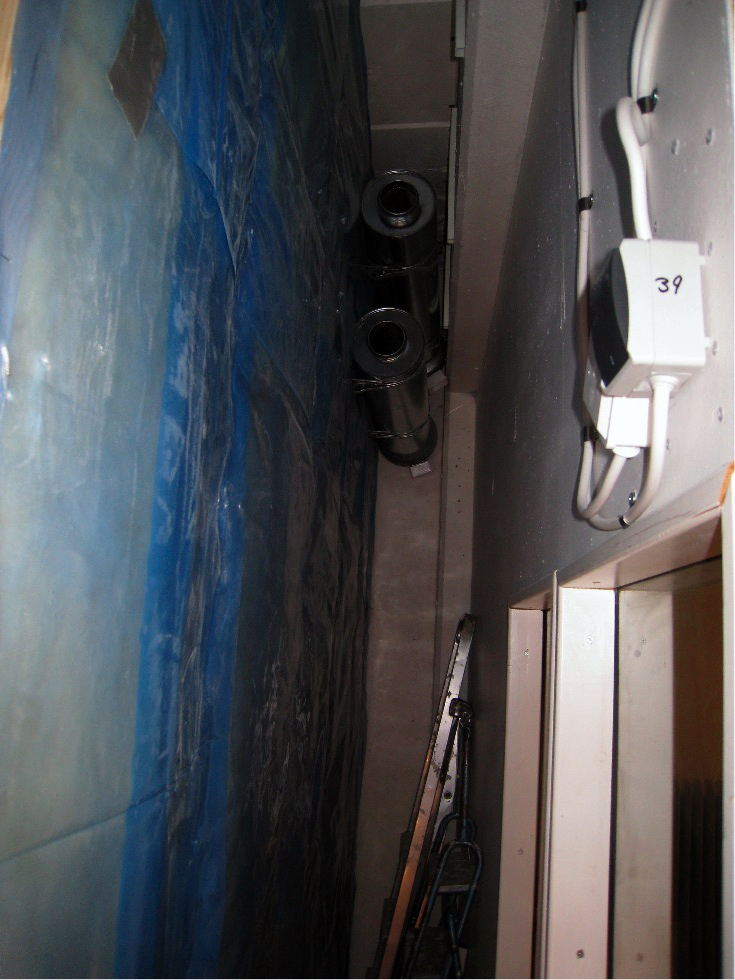

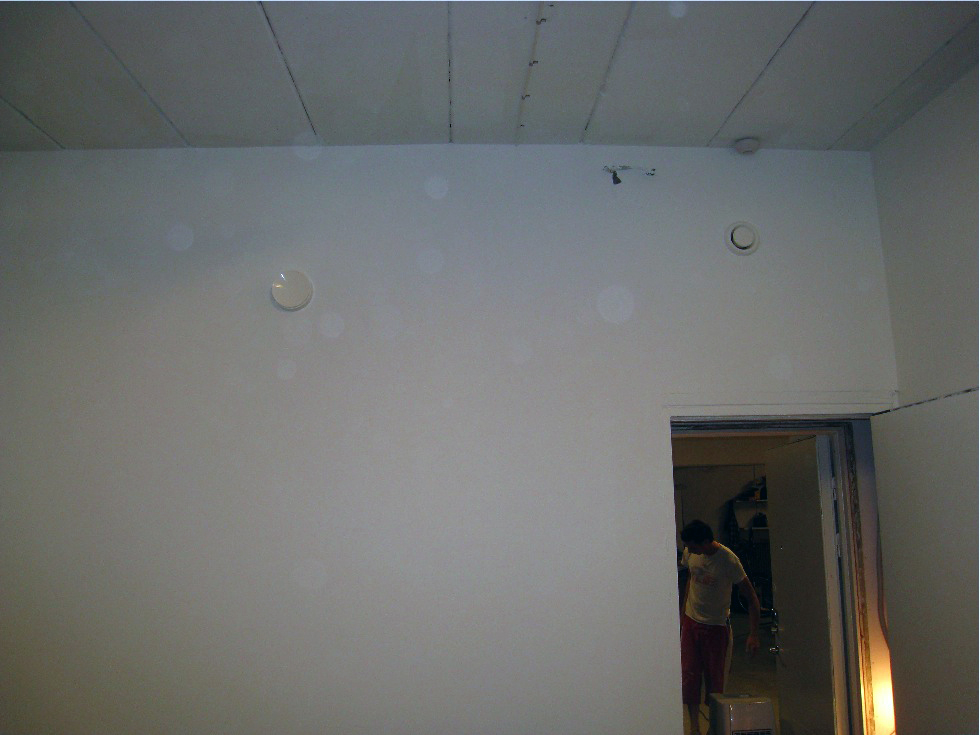

och där var kanalerna klara. Vi lät även en ventil gå ner brevid dörren ifall vi vill koppla på "portabel AC" på sommaren.

Ännu fulare, mer osymetriska ventilplaceringar. Men förvånansvärt enkelt var det att få upp ventilationen. 4-5 timmar för 3 man som är helt gröna..

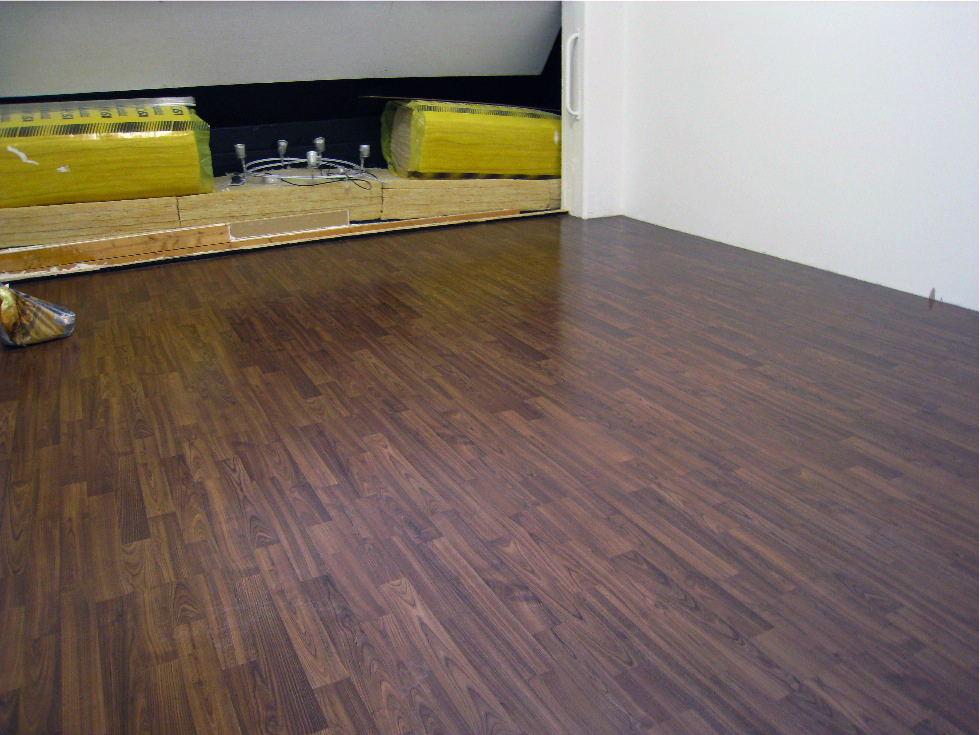

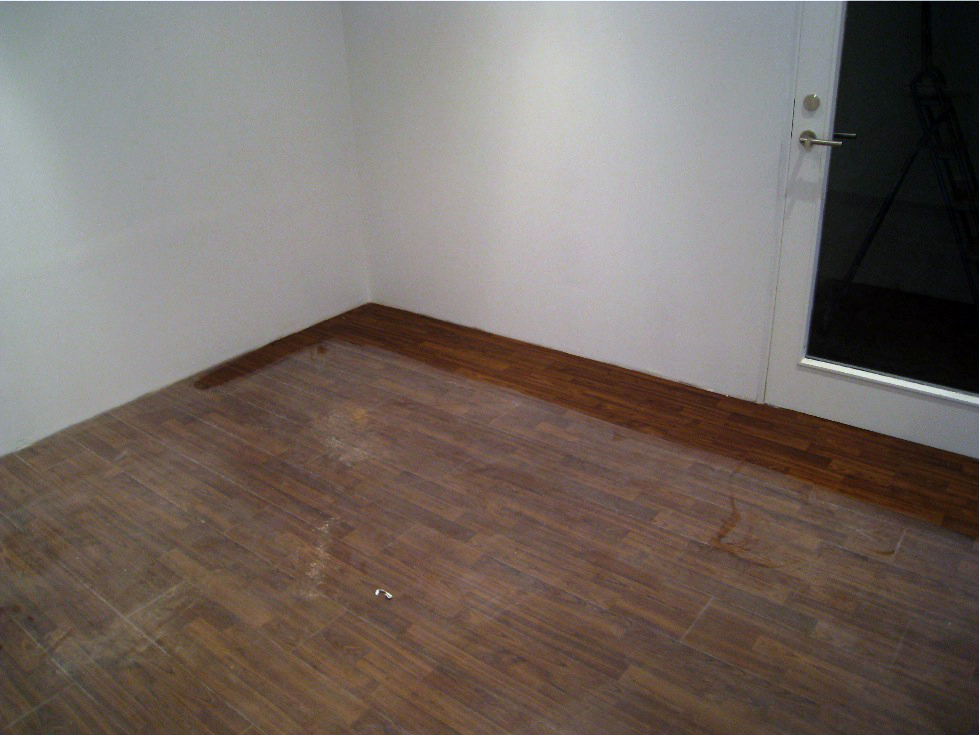

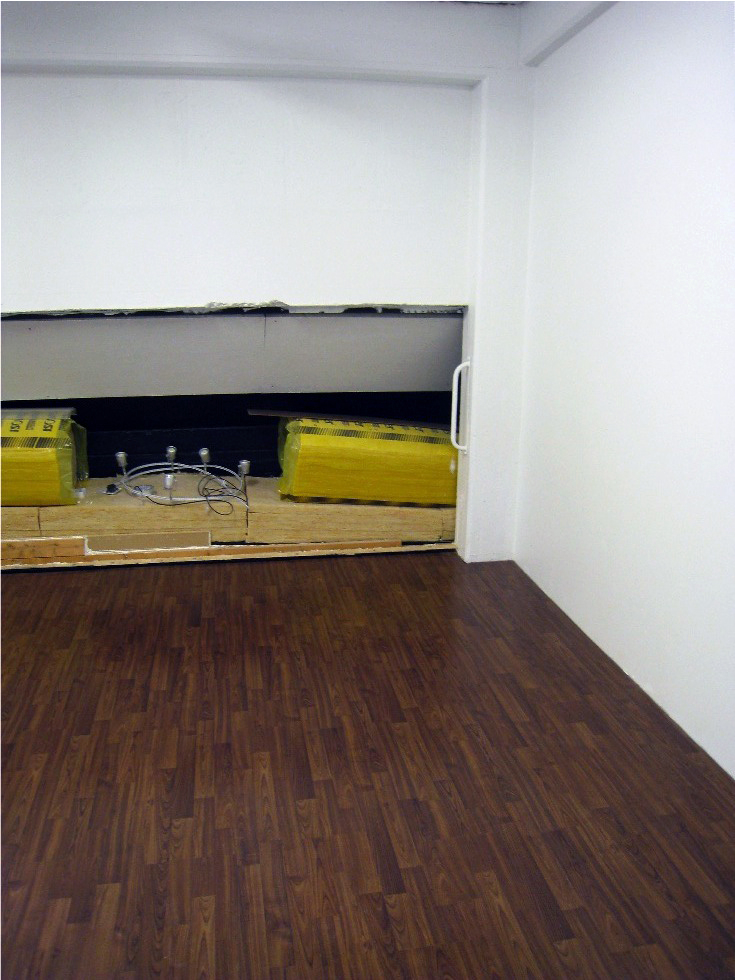

Sen var det golv!

Bortsett från lite lutning i ett rum så gick det oväntat snabbt

Damma och moppa lite grann sedan klart för lister!

Vi hann även med att lägga golv i sångbås och studio2, och imorgon blir det el och detaljpill typ lägga golv mellan väggar osv.

Redigerat 8 juli 2009 av iGnu

[slejnard]

Kör på! Underbart med bilder...feed us!

[iGnu]

Kör på! Underbart med bilder...feed us!

☺️

Förresten, du som vet.. vad tror du om att lacka laminatgolv? 😉

[slejnard]

🙂

Förresten, du som vet.. vad tror du om att lacka laminatgolv? 😛

Oj det har jag inte provat. Parkett går ju att slipa å sen lacka. Men det borde gå om du lyckas "matta ner" så att lacken "biter". Rådgör med din färghandlare. Det finns en anledning till att folk stoppar in dyra trägolv istället för laminat. Om du inte är superrädd om följderna skulle jag provat följande:

1. tvätta/rengör golvet med målartvätt( ger en matt yta)

2. Rolla tunt som fan med parkettlack och låt det torka ett dygn mellan varven.

3. Ca tre lager.

OBS! : Bara en tanke...så rådgör med din färghandlare....men tror det kan funka!

[iGnu]

Oj det har jag inte provat. Parkett går ju att slipa å sen lacka. Men det borde gå om du lyckas "matta ner" så att lacken "biter". Rådgör med din färghandlare. Det finns en anledning till att folk stoppar in dyra trägolv istället för laminat. Om du inte är superrädd om följderna skulle jag provat följande:

1. tvätta/rengör golvet med målartvätt( ger en matt yta)

2. Rolla tunt som fan med parkettlack och låt det torka ett dygn mellan varven.

3. Ca tre lager.

OBS! : Bara en tanke...så rådgör med din färghandlare....men tror det kan funka!

Underbart!😛 det måste jag kolla upp. En polare (som är golvläggare) trodde inte riktigt på iden med lack och menade på att skarvarna kommer "gå upp". Men ska kolla med polaren på nordsjö!!

Tack för tipsen! 🙂

[SvenTumba]

Fasen vilken schysst tråd! Ser kanon ut, alltid lika kul med byggen! Lycka till med sista biten!

[Alexho]

Snyggt! Men jag har hittat ett STORT fel på bilderna, tyvärr kommer det dessvärre leda till att era inspelningar får ett betydligt sämre resultat!

Ingen av er, har på någon bild hörselskydd.

Hörseln är det det viktigaste av allt i en studio!

Take care!

[Ihzon]

Snyggt! Men jag har hittat ett STORT fel på bilderna, tyvärr kommer det dessvärre leda till att era inspelningar får ett betydligt sämre resultat!

Vad rädd jag blev när du skrev detta i början

[Alexho]

☺️

[iGnu]

Snyggt! Men jag har hittat ett STORT fel på bilderna, tyvärr kommer det dessvärre leda till att era inspelningar får ett betydligt sämre resultat!

Ingen av er, har på någon bild hörselskydd.

Hörseln är det det viktigaste av allt i en studio!

Take care!

Haha ja där satte man kaffet i halsen:P såklart har vi haft öronskydd för det mesta (dock inte med diamantborren på bilden övan) men den lät inte så farligt faktiskt..

Redigerat 10 juli 2009 av iGnu

[Alexho]

Hehe, jag bygger själv en studio och vet själv att jag hade blivit otroligt orolig om någon skrev så^^ Roligt bygge! Hur ska ni lösa det med kontakter mellan kontroll/liverummet?

Har precis fått mina kontakter. Blir 16 xlr ingångar, 4 returns. 4 tele. Sen kommer det sitta 6.3mm på olika platser i stora rummet så att musikerna kan sätta in sina lurar vart de vill. Köpte dessa snygga plattor LÄNK. Jag har en tunn ek-bit bakom också. ser väldigt bra ut!

[peddap]

Hehe, jag bygger själv en studio och vet själv att jag hade blivit otroligt orolig om någon skrev så^^ Roligt bygge! Hur ska ni lösa det med kontakter mellan kontroll/liverummet?

Har precis fått mina kontakter. Blir 16 xlr ingångar, 4 returns. 4 tele. Sen kommer det sitta 6.3mm på olika platser i stora rummet så att musikerna kan sätta in sina lurar vart de vill. Köpte dessa snygga plattor LÄNK. Jag har en tunn ek-bit bakom också. ser väldigt bra ut!

Jag har också skaffat dessa plåtar. Kolla in denna ebaysäljaren. Jag köpte därifrån och det gick fort och utan tull och moms. De fyrkantika passa i vanliga eldosor vilket gör det extremt smidigt att installera.

Wall Plate at Hong Kong Super seller

Snyggt bygge!

Peter

[iGnu]

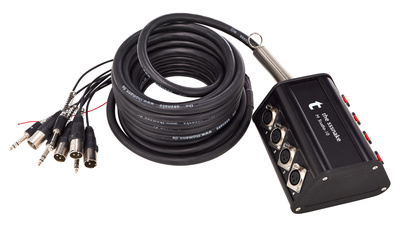

Vi har två sådanna i väggarna (en från varje kontrollrum till sångbåset) med 4 XLR och 4 TRS plus en dvi och en usb till skärm och tangentbord/mus.

http://www.thomann.de/se/the_sssnake_mstud...ticorekabel.htm

Man är ju lite orolig över kvaliten i kablaget men det var ju galet mycket billigare än att löda själv:)

[peddap]

Vi har två sådanna i väggarna (en från varje kontrollrum till sångbåset) med 4 XLR och 4 TRS plus en dvi och en usb till skärm och tangentbord/mus.

http://www.thomann.de/se/the_sssnake_mstud...ticorekabel.htm

Man är ju lite orolig över kvaliten i kablaget men det var ju galet mycket billigare än att löda själv:)

Precis denna har bandet när vi spelar live. 4 sångmickar och tre ingångar för POD:ar och Keyboard. Trummisen har en egen och den är med 8 XLR.

När det gäller signalkvaliteten så har den aldrig blivit utsatt för några tester av oss. Dock så funkar den perfekt för ändamålet och vi har aldrig haft några problem med den.

I vår replokal där vi också spelar in valde vi att köpa bättre kvalitet. Dyrt är bra 😄 Skämt å sido, så vill vi inte alls göra om den fasta installationen och därför gav vi oss på mer "uppskattad kvalitet" från början.

Om ni får några problem så köp bara neutrik-kontakter och byt ut kinaorginalen när problemen uppstår, vilket de förhoppningsvis aldrig gör.

Lycka till

Peter

[iGnu]

Precis denna har bandet när vi spelar live. 4 sångmickar och tre ingångar för POD:ar och Keyboard. Trummisen har en egen och den är med 8 XLR.

När det gäller signalkvaliteten så har den aldrig blivit utsatt för några tester av oss. Dock så funkar den perfekt för ändamålet och vi har aldrig haft några problem med den.

I vår replokal där vi också spelar in valde vi att köpa bättre kvalitet. Dyrt är bra 😄 Skämt å sido, så vill vi inte alls göra om den fasta installationen och därför gav vi oss på mer "uppskattad kvalitet" från början.

Om ni får några problem så köp bara neutrik-kontakter och byt ut kinaorginalen när problemen uppstår, vilket de förhoppningsvis aldrig gör.

Lycka till

Peter

Tack för tipsen! tänker som så att vi ändå bara kommer nyttja en XLR för mic och en TRS för lurar, och då har man 3 backup-kablage på varje.. men visst byta kontakter kanske gör en del..

[ThomasJ]

Stiligt!

[peddap]

Tack för tipsen! tänker som så att vi ändå bara kommer nyttja en XLR för mic och en TRS för lurar, och då har man 3 backup-kablage på varje.. men visst byta kontakter kanske gör en del..

Det enda jag läst om när det gäller kablar är att längden spelar in och att man ska använda balanserade kontakter och kablar. För långa kablar tar bort en del av klarheten i signalen.

Ett citat från Joe Dochtermanns PDF-bok:

"Myth #3: Cables don´t matters. If you want to say that cables don't make a HUGE difference, then I'll agree. But if you want that extra edge, the investment in a few high quality michrophone and instrument cables will be an other top-quality ingridient helping to make your mix all it can be. TIP: Keep your cable runs as short as possible - longer cables reduce clarity! Remember, these details add up!"

Om du eller någon annan ska sätta upp en studio och börja spela in så kolla då gärna in Joe Dochtermanns PDF-bok "Pro Techniques for Home Recordings". Joe Dochtermann. Där finns en hel del matnyttig information att läsa. Bl.a. vad han rekommenderar för studioutrustning och även inspelningstrix samt vad som är myter och verklighet. Det bästa är att han skickar med en massa ljudfilen där han spelat in skillnaderna mellan olika mikrofoner/preamps/ mm som hjälper till att guida vad det är man letar efter. Det finns även en ljudfil som beskriver skillnaden mellan en lång och en kort kabel.

PDF:en kostar $12 och man köper den via ebay här PDF Joe Doc. Det skickas till dig direkt och den kan också laddas ner från hans hemsida efter att du fått inloggningsuppgifter av honom.

Give it a try!

Peter

Redigerat 12 juli 2009 av peddap

[Freddy]

Kul att följa! Ser ut som det snart bara är det roliga kvar 🙂

[iGnu]

Kul att följa! Ser ut som det snart bara är det roliga kvar 😛

snart ja:) bara en del tråk kvar.. typ el, tak och akustik:)

Vi får vårt undertak imorgon och jag tänkte höra om någon har något tips om var man hittar billiga t-profiler? verkar som att bärverket kostar mer än akustiktak-skivorna

[danielssondesign]

Kan meddela att undertaket som kommer imorgon är detta:

http://www.ecophon.se/templates/WebProduct...ge____3455.aspx

[adrumdrum]

Kan meddela att undertaket som kommer imorgon är detta:

http://www.ecophon.se/templates/WebProduct...ge____3455.aspx

jag skulle mog valt 100mm, men ska ni lägga på mer glasull ovan på så spelar inte tjockleken nån roll på undertaksskivorna.

upphägnings skenor till taket så tycker jag att ni ska välja ecophon connect. jäkligt änkelt att sätt upp.

dessa använde jag:

2635-8116 Connect Vägglist Vit 010

2633-8102 Connect T24 Tvärprofil Vit 010

2633-7101 Connect T24 Huvudprofil HD Vit 010

sedan hängde jag upp Huvudprofilen med sånna där plåtband med hål i, även att fästa in i vägglisten.

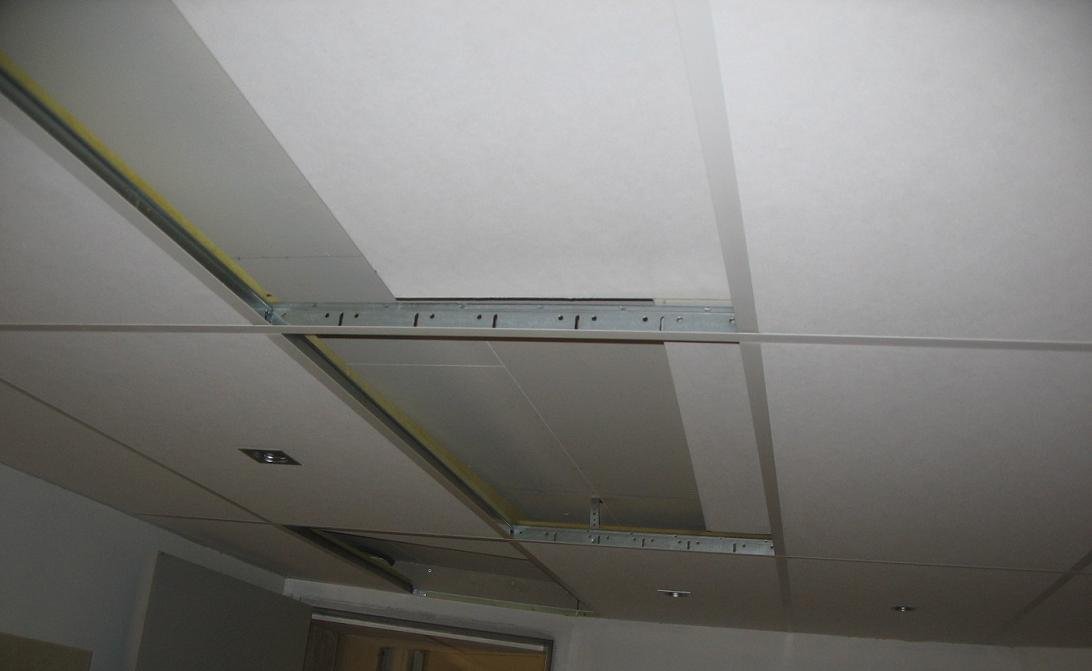

här synns det hur det är uppsatt:

[danielssondesign]

jag skulle mog valt 100mm, men ska ni lägga på mer glasull ovan på så spelar inte tjockleken nån roll på undertaksskivorna.

upphägnings skenor till taket så tycker jag att ni ska välja ecophon connect. jäkligt änkelt att sätt upp.

dessa använde jag:

2635-8116 Connect Vägglist Vit 010

2633-8102 Connect T24 Tvärprofil Vit 010

2633-7101 Connect T24 Huvudprofil HD Vit 010

sedan hängde jag upp Huvudprofilen med sånna där plåtband med hål i, även att fästa in i vägglisten.

här synns det hur det är uppsatt:

Nu är det ju så att vi fick detta taket relativt billigt om man jämför. Tur med kontakter på ecophon ibland! (Ska ge ett stort tack till honom sen..)

Vi har så satans mycket fult och gult undertak, kanske kan lägga det ovanpå också? Dock så är det puts/betong ovanför oss (studion är plaserad höst upp på byggnaden) och mellan taket och undertaket så är det över 50 cm på minsta stället (ca 1 m på högsta). Tanken är att man kanske kan bygga en basfälla upphängd i taket då det är så mycket plats där uppe. Helmholtz i taket?

Vad betalade du för Ecophon Connect per kvm?

Redigerat 14 juli 2009 av danielssondesign

[Alexho]

Hur går det killar?

[iGnu]

Framgång!!

Det har gått ett tag sen vi uppdaterade er sist. Det beror mest på att alla saker vi gjort den senaste tiden har tagit väldigt lång tid... Hursomhelst!

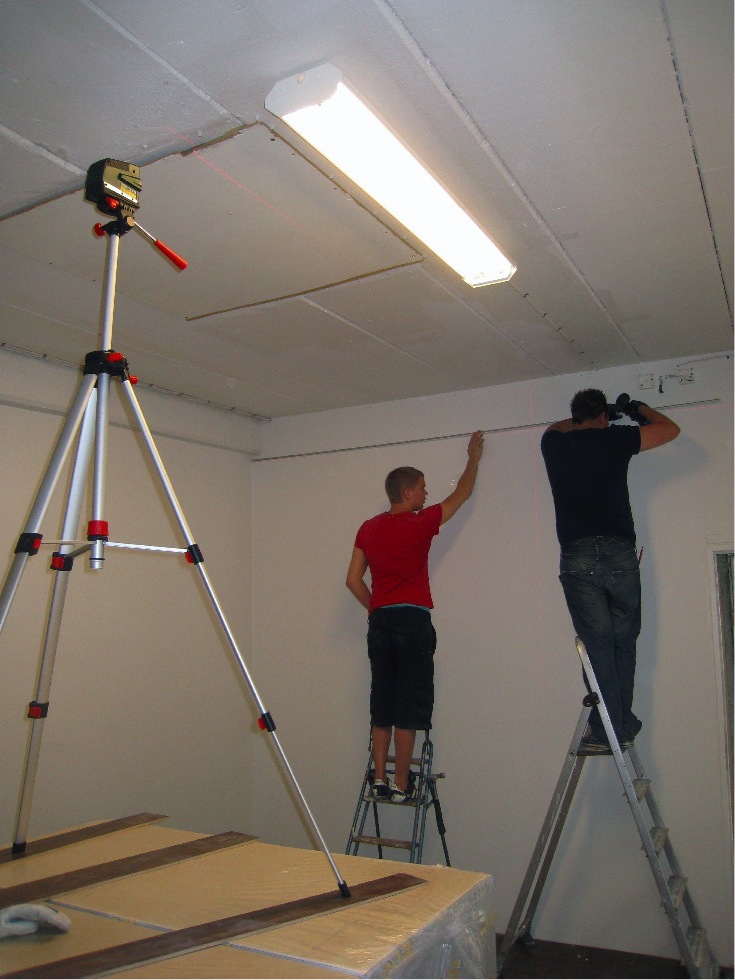

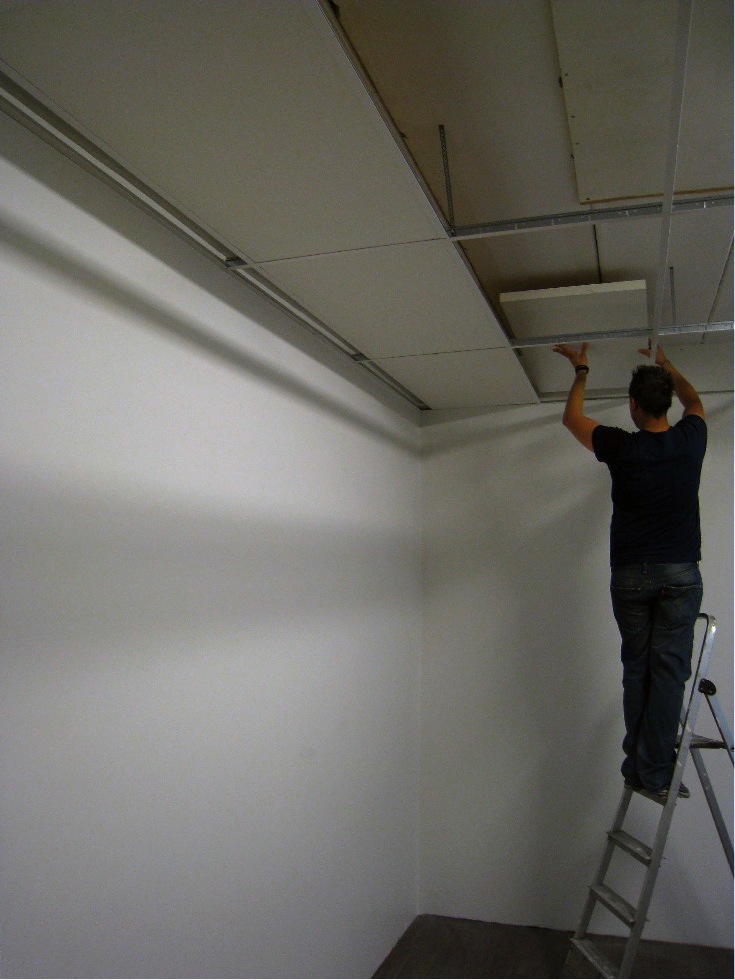

Dags att lägga undertak! Rakt ska det vara..

Efter ett jävla tag så fick vi upp första raden.. testade måtten med gamla fula undertaksskivor. första raden tog tid.

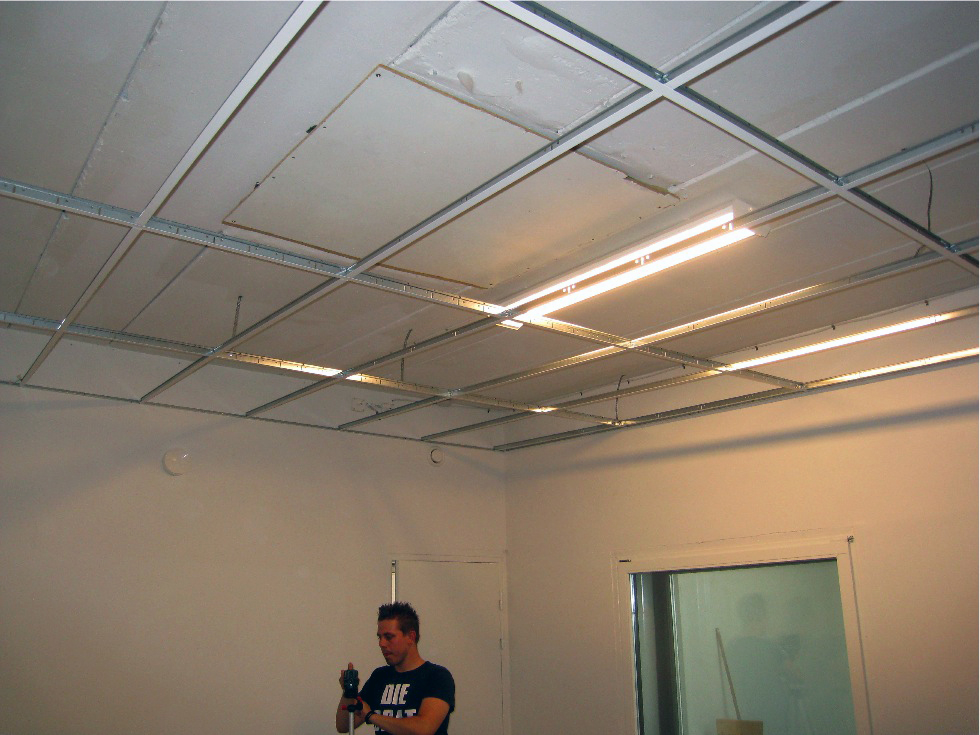

Ett antal timmar senare så var skelettet i stora rummet klart! Suck!!

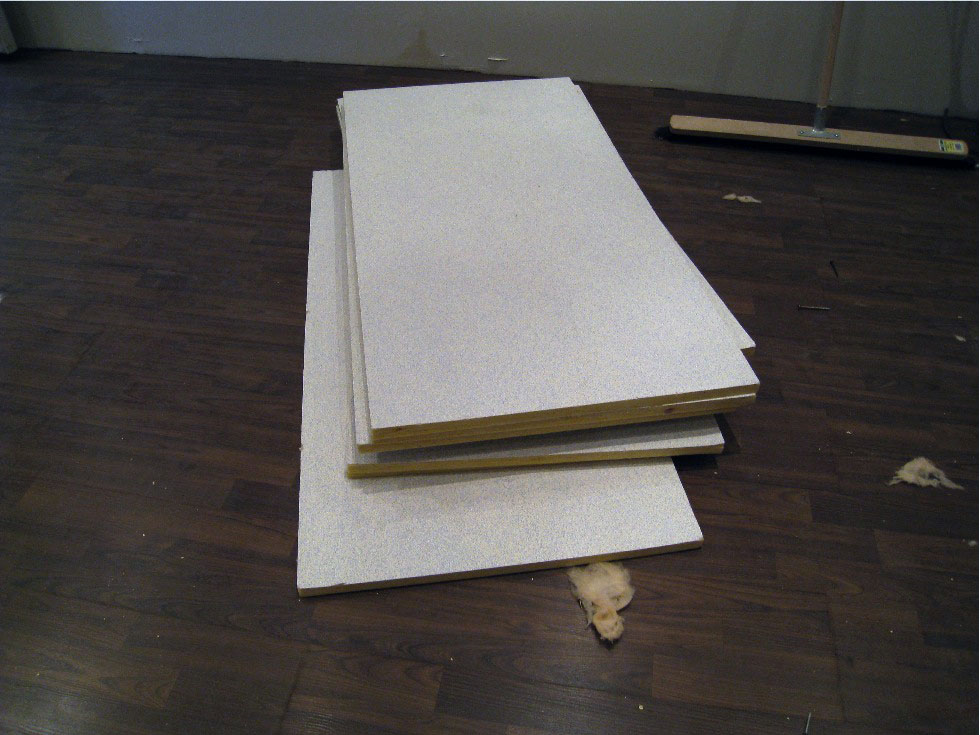

Test med de "fina" skivorna.

Sen vart det på det igen i lilla rummet.. där vi har en betongbalk som går genom rummet så det blev att vi fick bygga två separata tak för att inte förlora takhöjd.

Tada!!

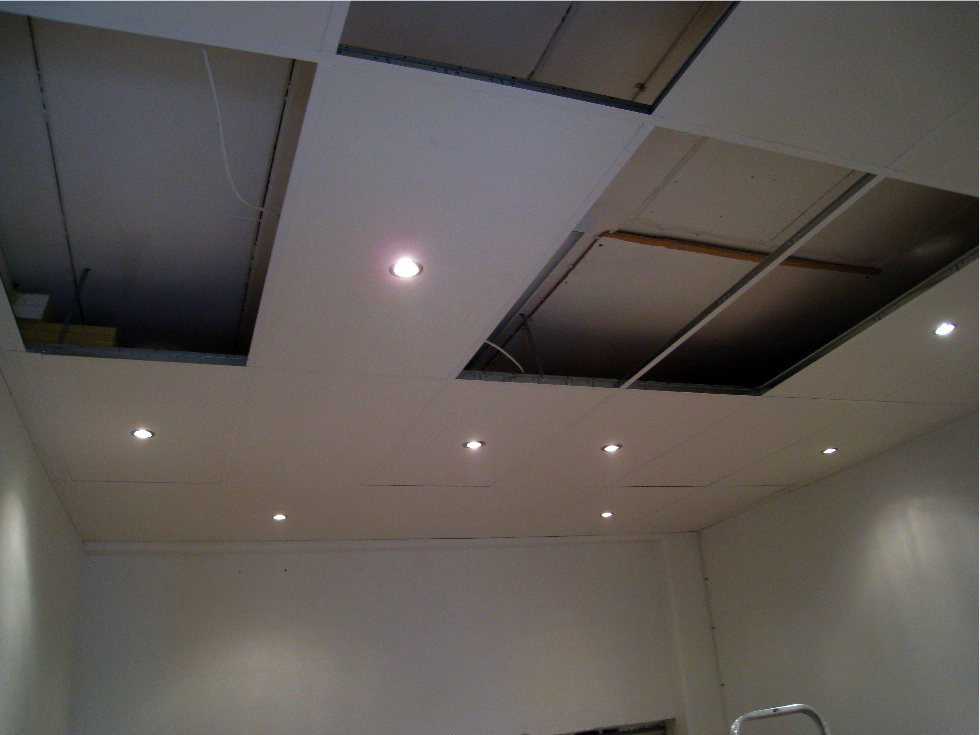

Någon dag efter skar vi ut hålen för lamporna och placerade ut dem.

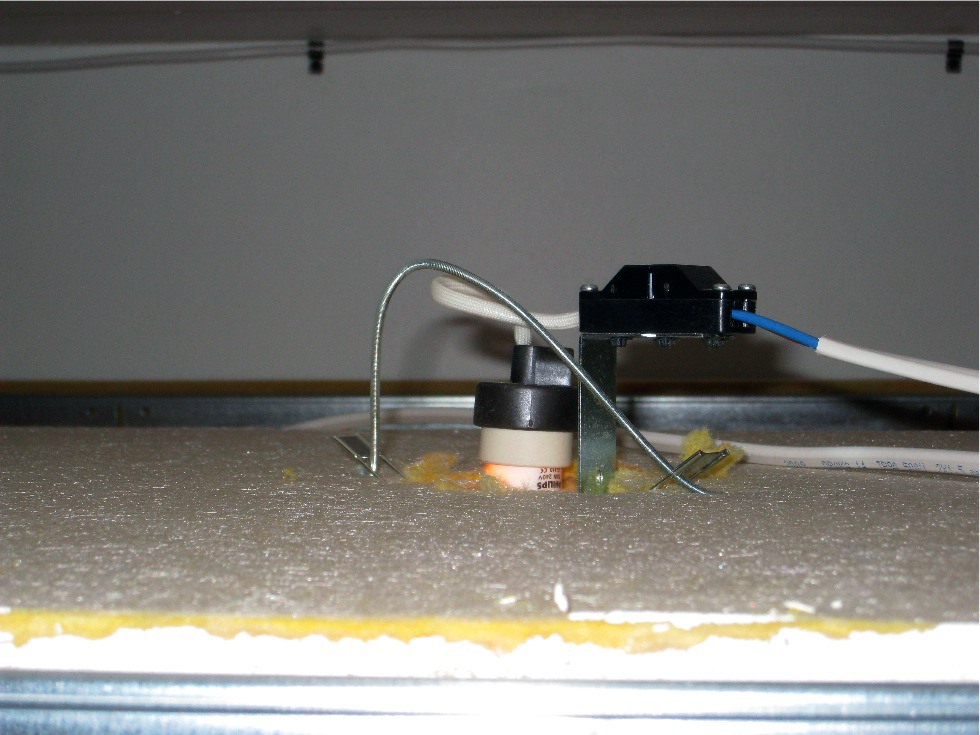

Vi hade svårt att få lamporna att stanna i den tjockare akustikskivan.. lamporna verkade vara gjorda för 2cm tjock skiva.. så vi löste det med gängad metalstav.

Efter en jäkla massa kopplande, nya indragna faser, en massa switchar och dimmers kunde vi dra in el i rummet och vidare till lamporna!

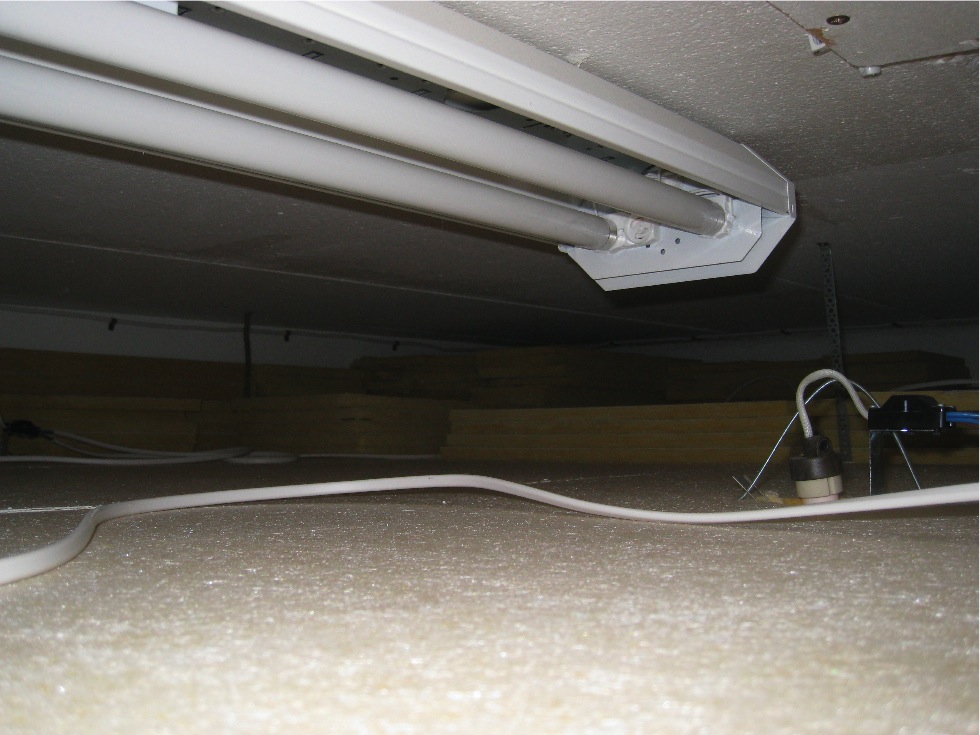

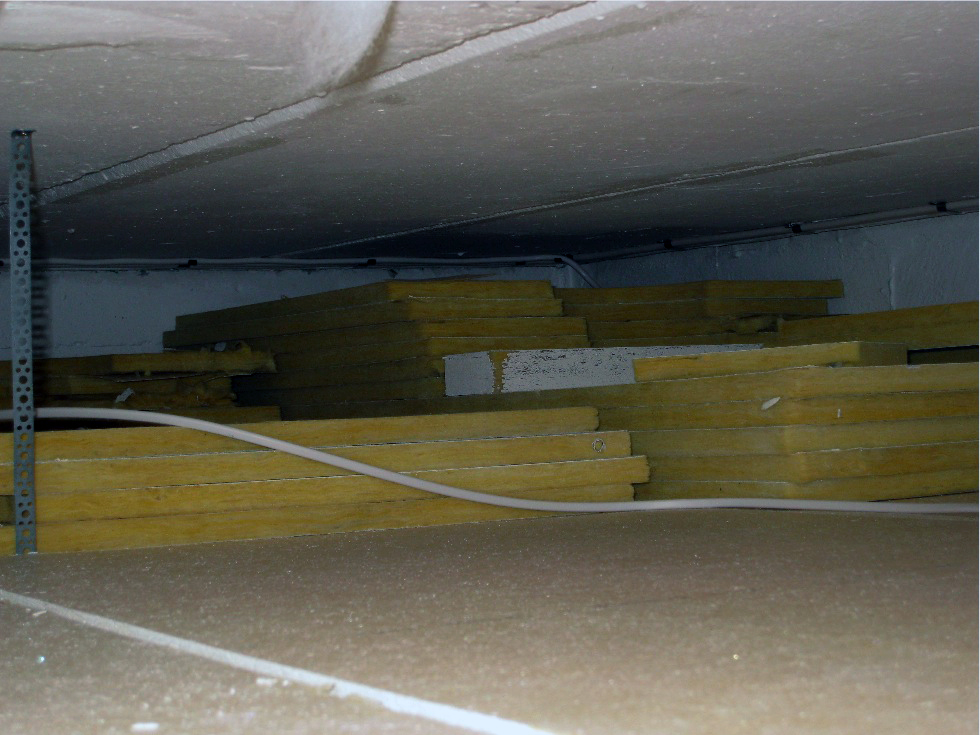

Sen fyllde vi upp ovanpå taket med våra gamla akustikskivor.. blev nästan 30 cm tjockt i hörnen och längs med väggarna.. superchunk?😄

Rummet känns rätt mycket större än innan.. kanske inte på dessa vidvinkel-bilderna som förvränger känslan av rummet rätt bra:)

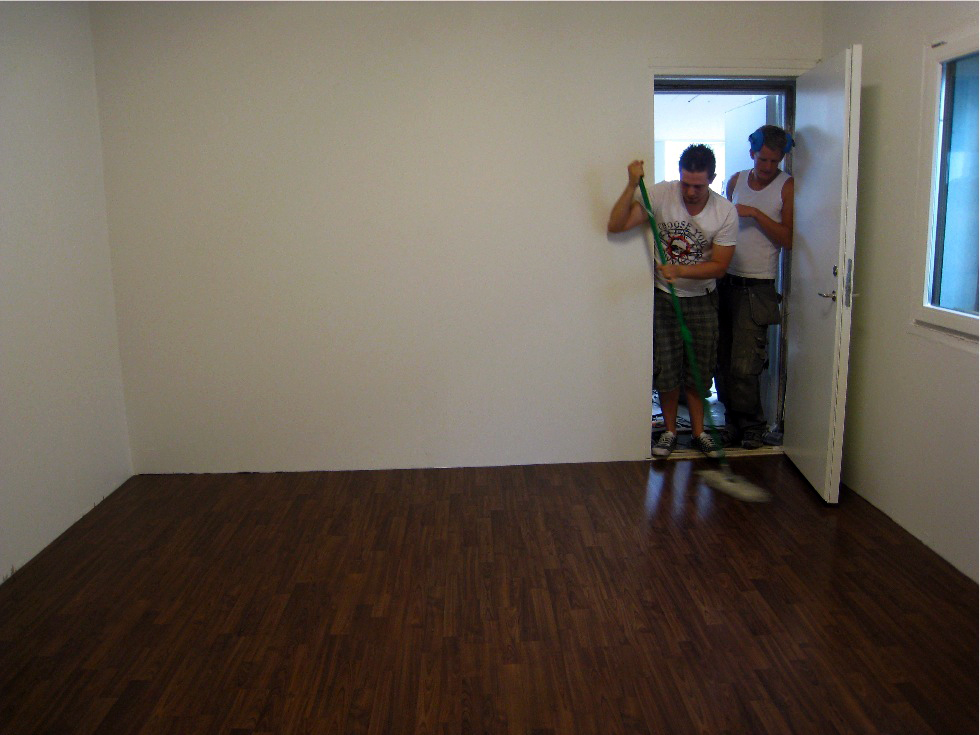

Svabba golvet kanske?

Lilla rummet känns väldigt mycket bättre storleksmässigt än innan..

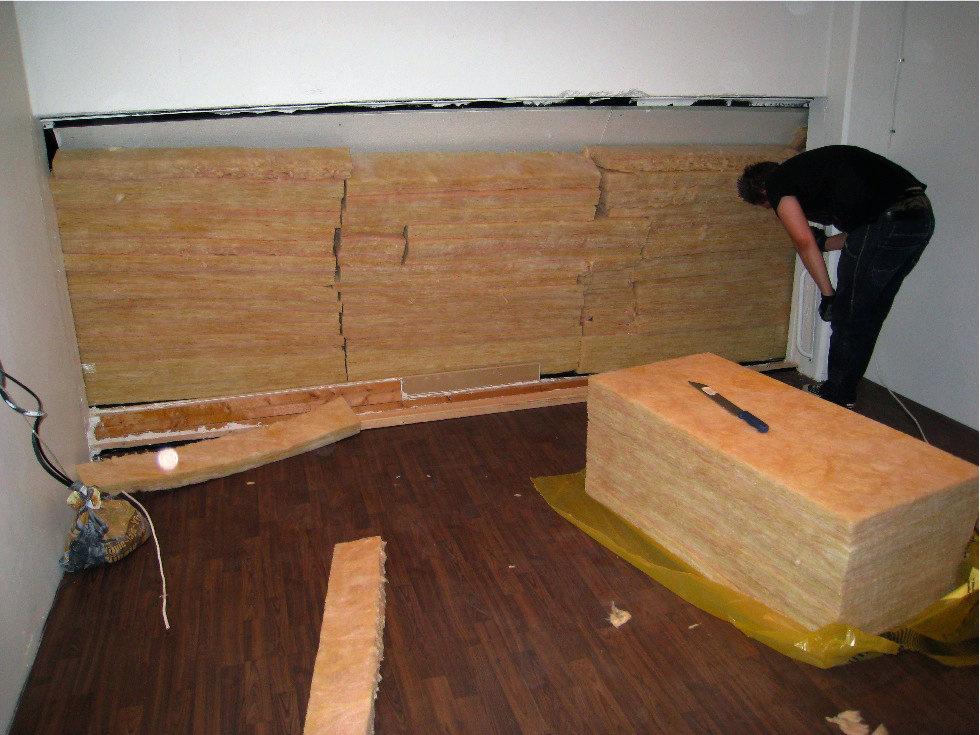

Dags för superchunken bakom skrivbordet! blir nog bra, 90-100 cm tjock massiv isolering upp, 70cm högt som sedan smalnar av upp till 130cm.

sen byggde vi en ram...

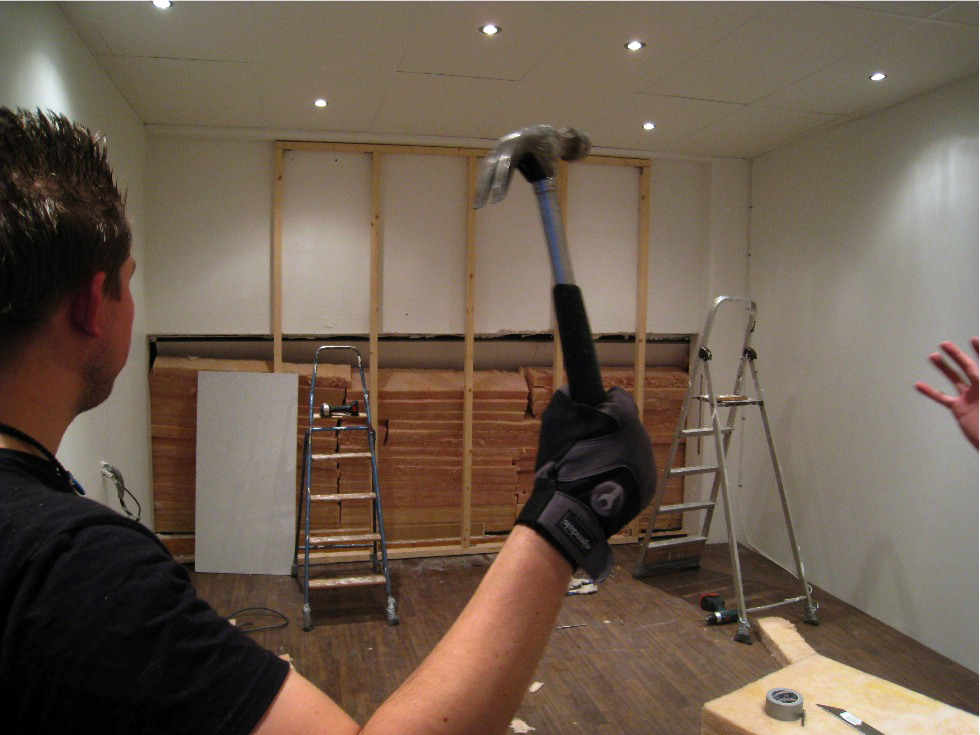

..efter lite hammarvåld blev det en reglad liten vägg...

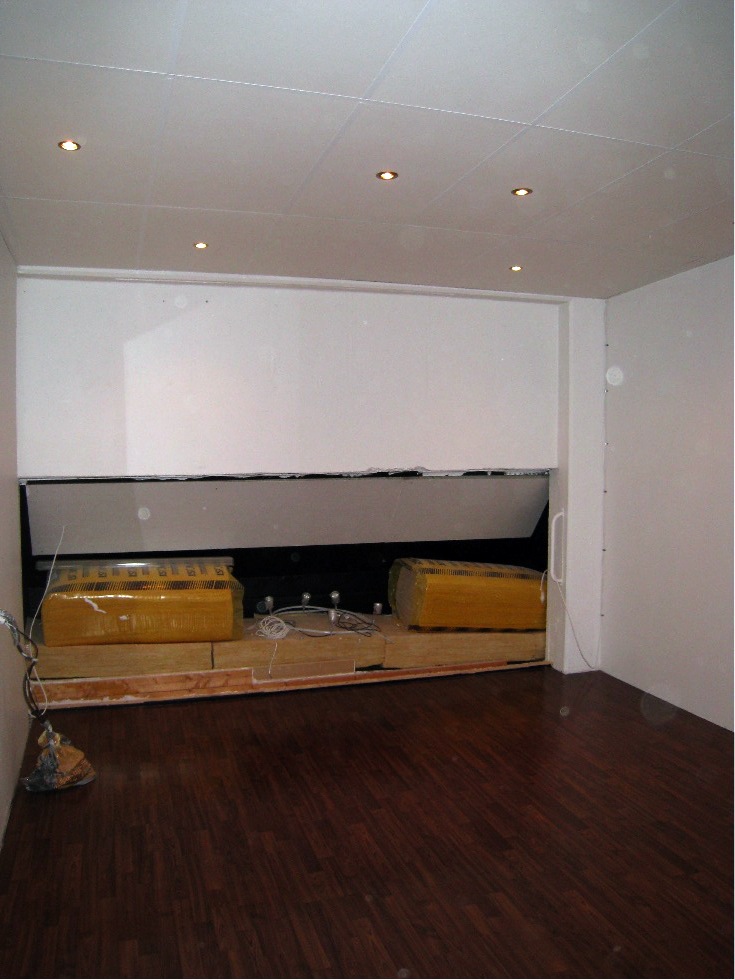

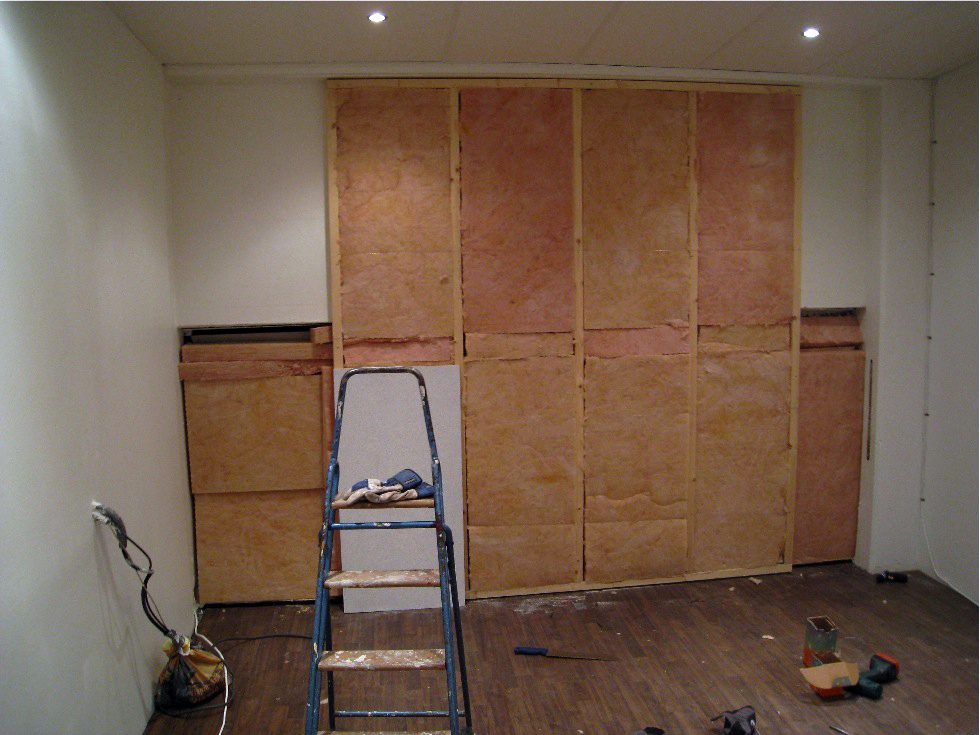

isolerad och klar! ..eller ja.. Antingen blir det tyg eller undertaksskiva/tapet utanpå den. Och sen ska det byggas superchunk-absorbenter i hörnen och sidoabsorbenter! Sen blir det mätning..

Lite tankar om ljudet i rummet än så länge.. Det börjar låta lite dämpat! inte för mycket utan mer så det går att prata om vi säger så😆

Ända sen vi la golvet över den gamla heltäckningsmattan så ringer diskanten ut ordentligt med lite flutter från vissa väggar.

Men det känns bra och vi tror diskanten blir ett litet problem i sammanhanget. Alla superchunks vi bygger tror jag kommer tighta till basen avsevärt och så fort dem är byggda blir det till att mäta rummen och sedan bygga helmholtz-lådor.

Tänkte på en annan sak.. Gilbert nämnde något att det inte är lönt med diffusorer om bakväggen ligger inom "Haas"-zonen..? Nu är det stora rummet ca 5m långt och det lilla är ca 4m. Bättre att dämpa bakväggarna då?

Visst ja! Vi hann även börja på själva taket i sångbåset... Återkommer med mer bilder men först blir det en turne-vecka på Magaluf 🙂

[iGnu]

Hur går det killar?

Sådär! Då var tråden uppdaterad!😄

[danielssondesign]

Kanske ska skita i spelningen i Magaluf bara för att fortsätta bygga? 😲

[Sonefors]

Riktigt schyst killar. Det tar sig (sa mordbrännaren). Kommer nog bli riktigt snyggt 🙁 Håller på att bygga studio jag också, på östermalm med en kollega. Ska slänga upp lite bilder när vi blir klara.

Lycka till med bygget.

Mvh

Fredrik

[iGnu]

Här kommer en liten snabbis!!

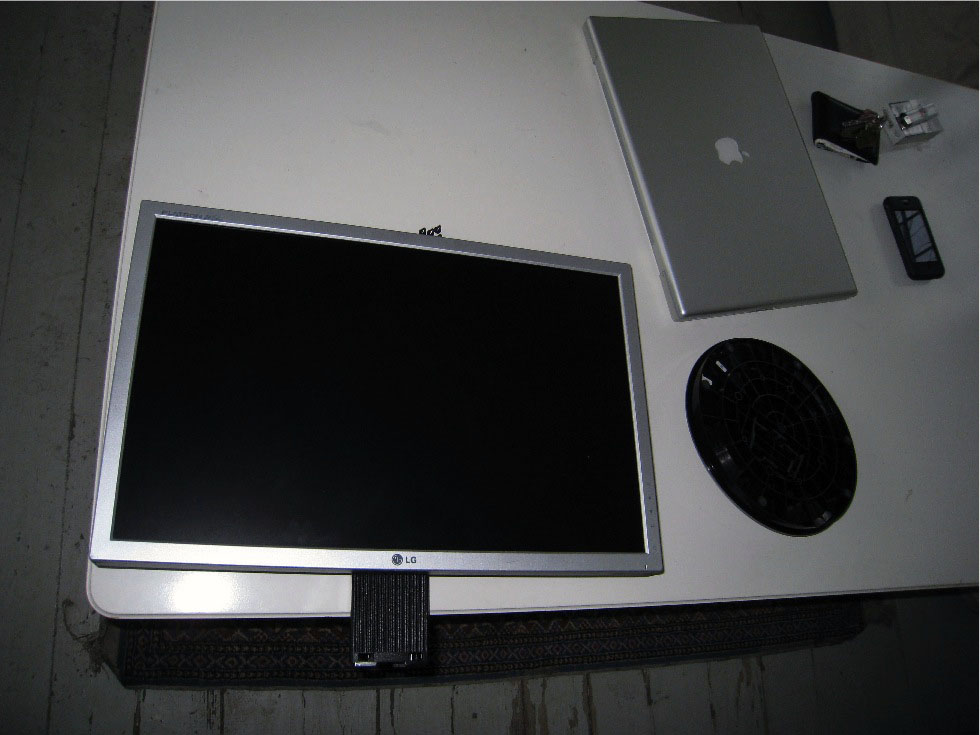

En överbliven 20-tummare blir brutalt dissekerad

Det ser ut som f*n ute i lokalen nu. Och idag inhandlades massvis av trä, allt från lister till planhyvlade plank så det har knappast blivit bättre:)

Dags att ge sig på "väggen" framför mixplatsen i det stora rummet.. hela väggen blir lite av ett experiment. Väggen har blivit reglad och fylld med isolering (samt utrymmet bakom väggen) så nu är det dags att sätta upp akustikskivor på den. istället för gips alltså. Tanken är att väggen ska "bli mjuk" och släppa igenom bas och lågt mellanregister till den massiva superchunken bakom medans den inte ska suga upp all diskant i hela rummet. vi får se om det blir bra. snyggt om inget annat iaf:)

vi letar upp några av våra "gamla" fula akustikskivor för att ha till väggen

Jag och rille börjar montera dem med PL400 och spik

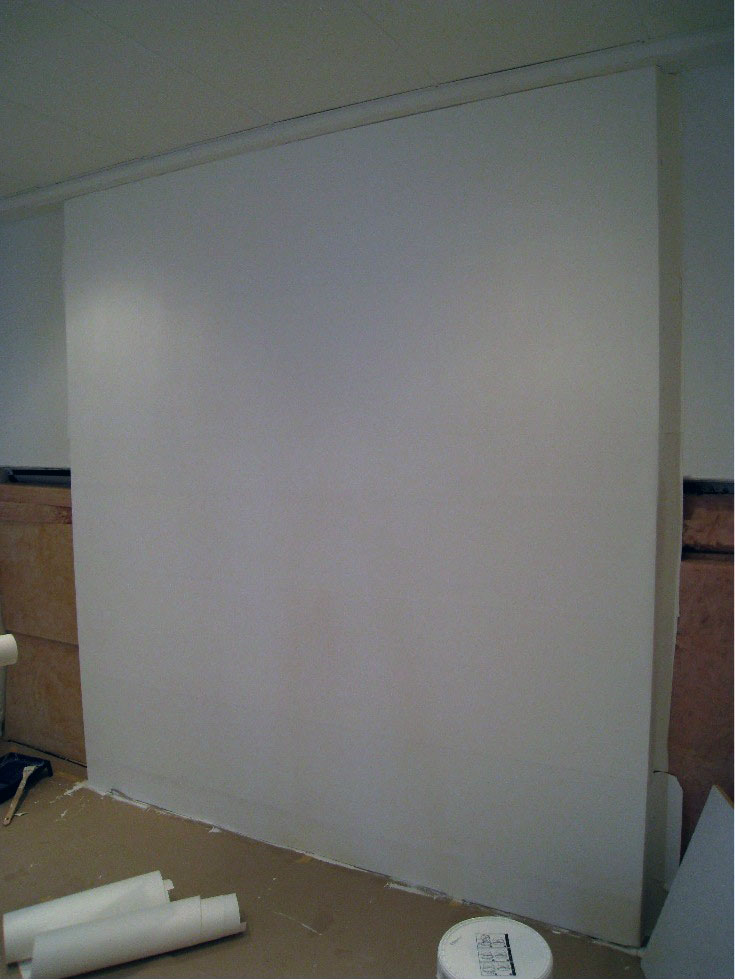

Sedan tejpade vi alla skarvarna

Under tiden kopplade micke in spottarna i sångbåset...

och fyllde upp med akustikskivor runt fläktarna för att få bort fläktljudet. det blir en halvtaskiglösning än så länge, funkar det inte så får vi bygga in dem i mdf.

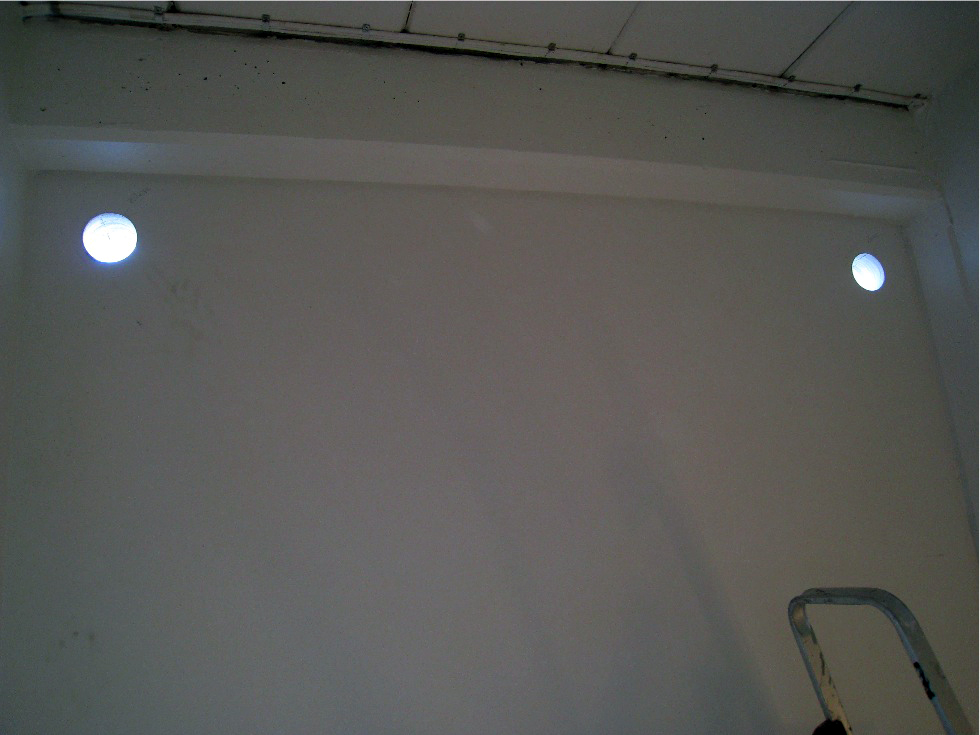

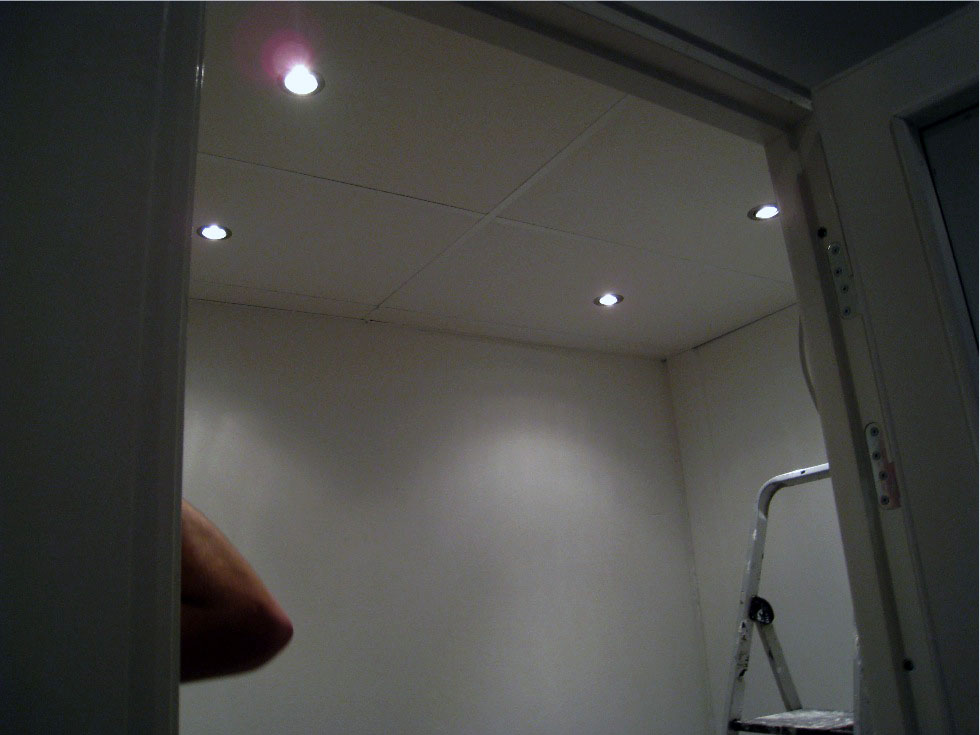

Tada! äntligen ljus i båset.

Sen målade vi ett lager väggfärg på akustikskivorna så tapetlimmet fäster bättre.

på med ett lager tjock "pappers-väv" för att få väggen mer skyddad och för att jämna ut skarvarna

ytterligare två lager väv gjorde susen för skarvarna

vi byggde några enkla ramar till absorbenter i sångbåset

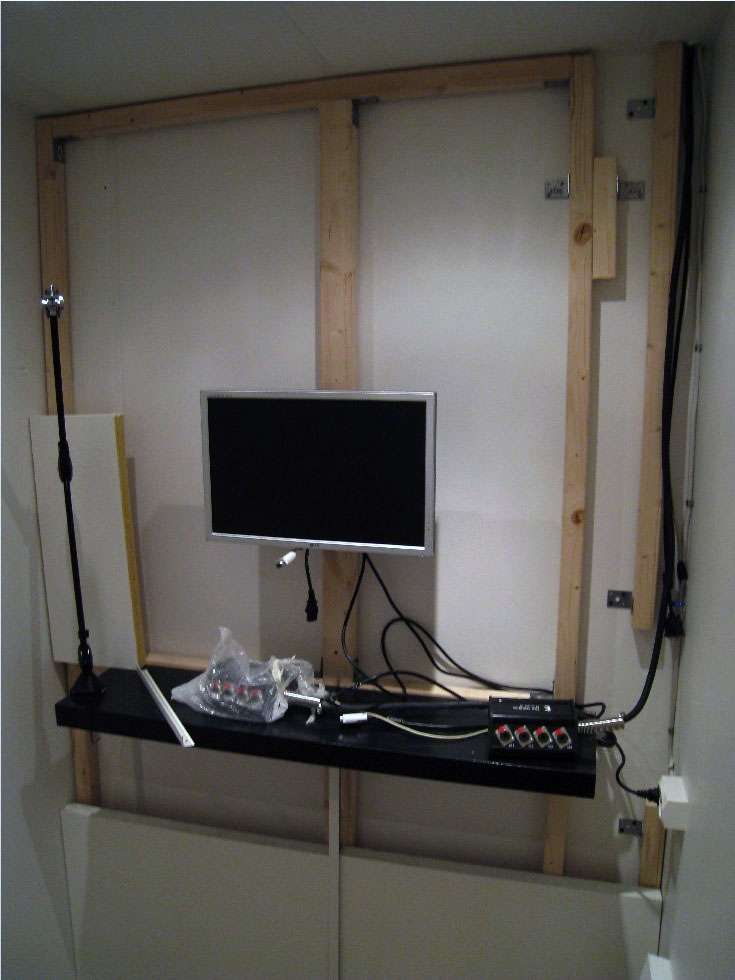

och reglade upp en ny vägg där vi fäste skärmen och en temporär hylla (den riktiga kommer vara vit). på denna väggen har vi börjat sätta upp 4cm tjocka akustikskivor med en luftspalt på 4,5cm till den riktiga väggen.

Vi saknade lite eccophon-lister så vi monterade upp absorbenterna istället. Absorbenterna består av 5cm tjock ljudskiva med 8cm skumplast utanpå (köpt av Claes för länge sedan)

Det var allt för idag:)

Vad som återstår till nästa arbetspass är:

-Bygga hörnabsorbenter, fylla med isolering

-Sätta upp tapeter

-Montera kvm-switch och xlr-dosor i sångbåset

-Fixa klart "akustikväggen" i båset

-Pilla med golv-, fönster- och dörrlister

Det börjar äntligen kännas som vi kommer någonstans.. SKÖNT 😉
