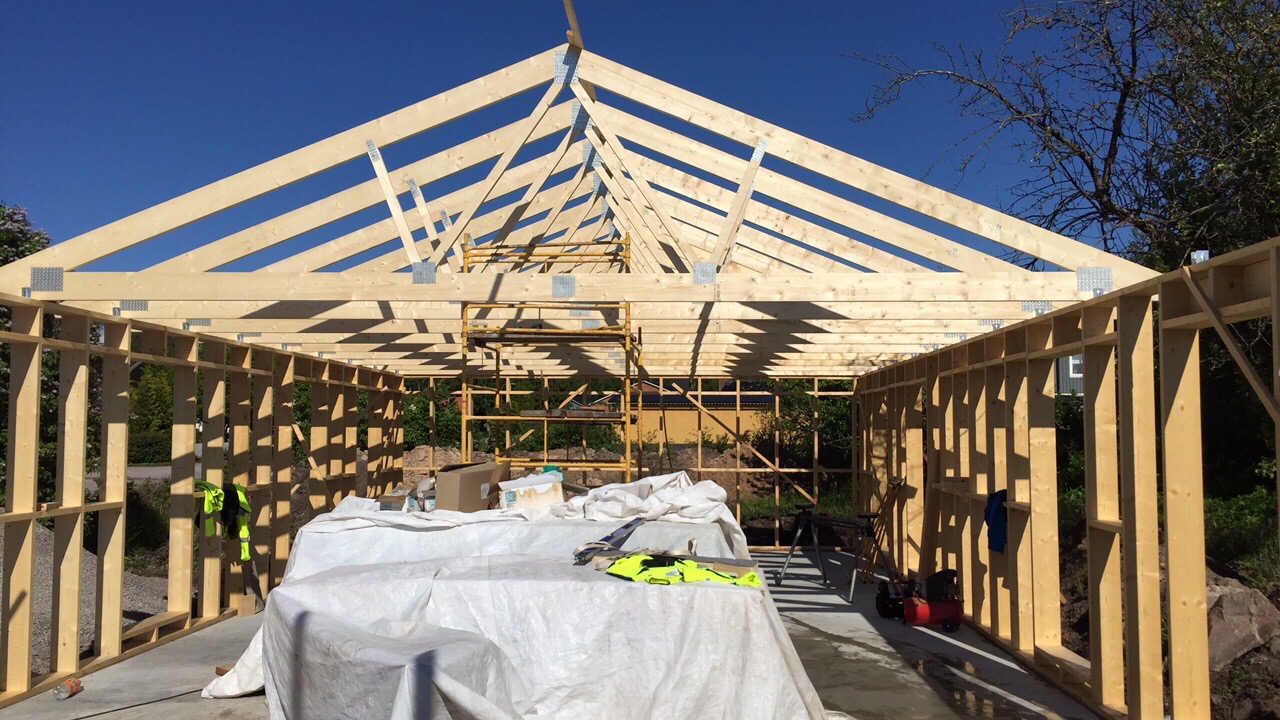

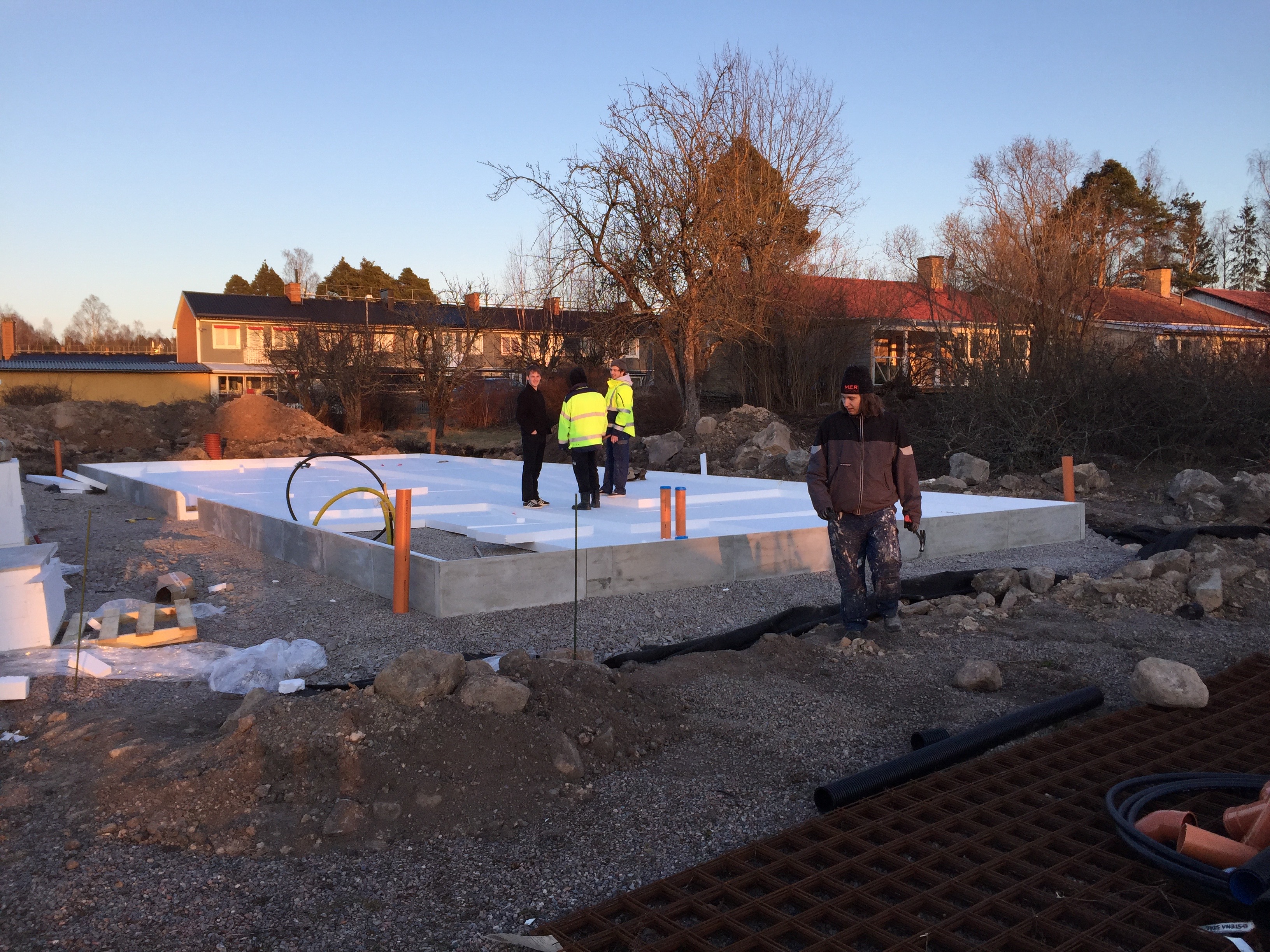

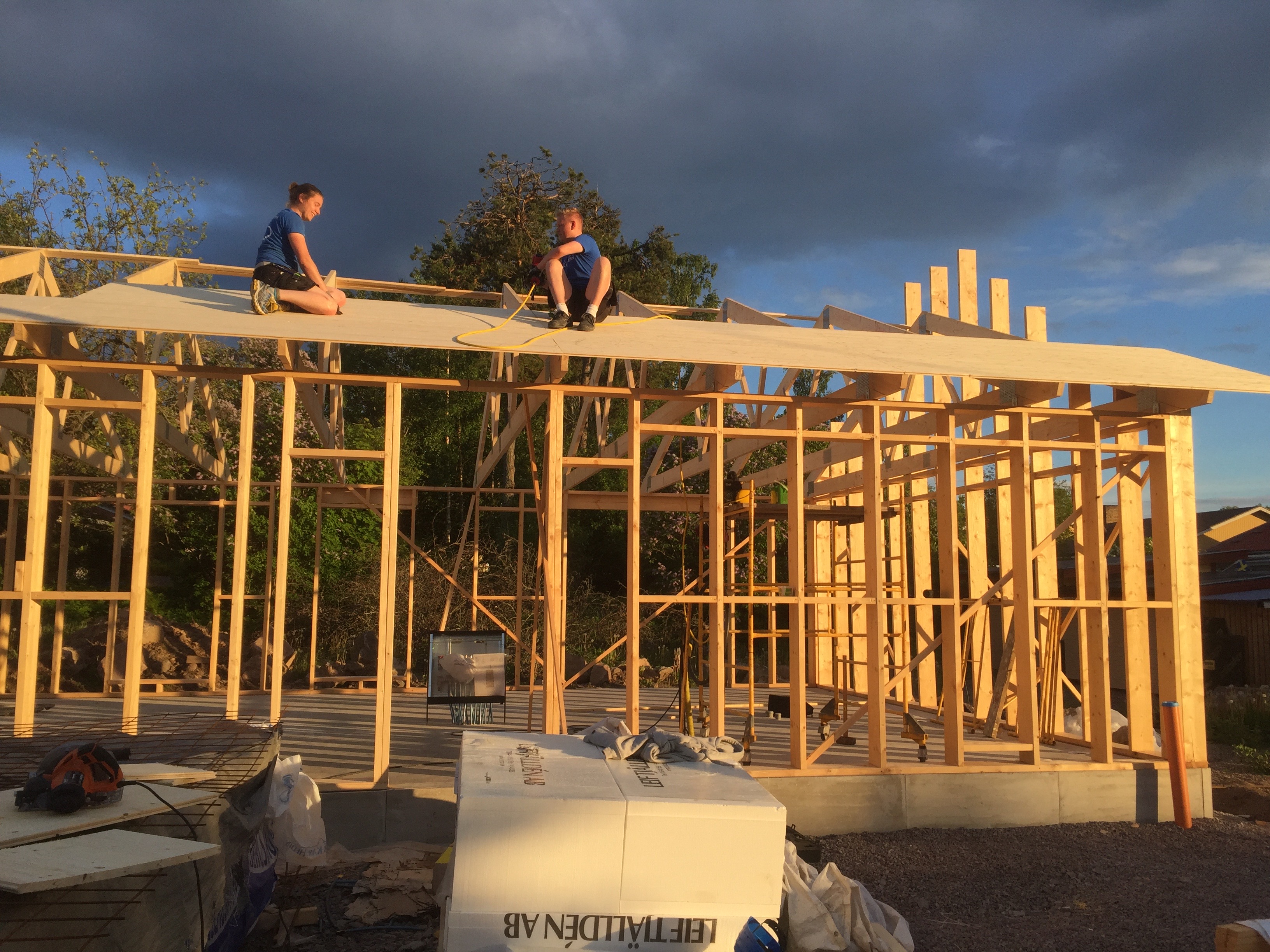

troeds Postat 26 mars 2018 Postat 26 mars 2018 Tjo! Efter många timmar på detta forum och framförallt kategorin "studiobygge" har jag insett hur mycket jag och många andra uppskattar att folk delar med sig av sina studios och byggnationer. Massor av information och användbara tips om allt från ljudisolation till finjusterande av akustik. Vill därför dela med mig av ett litet projekt jag varit en del av sedan ett tag tillbaka. Lite backstory: Jag och några polare i 20-årsåldern ville ha en egen studio. Så varför inte bygga en? (säkert tusen anledningar varför hehe.) Med stora ambitioner började vi kolla tomter och i slutet av 2016 fick vi tag på en i ett lugnt villaområde utanför Gävle. Året därpå påbörjade vi grävning för grund och några månader senare var betongplattan gjuten. Under sommaren byggde vi i princip varje helg och lagom till minusgraderna och snön hade vi fått igång värmeslingor och ventilation i huset. Huset är byggt som en enplansvilla med fullt utrustat kök, badrum, kontor, vilorum, driftcentral och sist men inte minst en studiodel bestående av kontrollrum/mixrum och ett liverum försett med två isolationsbås. Bakom huset har vi en större trädgård där vi kommer bygga trall för trevligt häng i dagssolen. Huset ligger nära där Dalälven rinner ut och badstrand finns på cykelavstånd. Studiobygget: Vill börja med att nämna att vi anlitat akustiker (Bl.a. självaste Wellness Music, vars studiobygge varit väldigt informativt att läsa om) och vill verkligen poängtera hur viktigt detta har varit för studiobyggnationen. Vi har lärt oss massor av all rådgivning vi fått. Kan inte nog rekommendera en akustiker om du som oss inte besitter djupare kunskap om ämnet! Studion är byggd "semi-isolerad" från resterande del. Ej flytande golv med väggkonstruktion ståendes på. Däremot isolerade väggreglar med luftspalt och fyllt med stenull mellan regelstommarna. På det 1 lager OSB och 2 resp. 3 lager gips lagda omlott på vardera sida. Noggrant slutet med akustikfog i skarvar och vid genomföring av el. Ventilationen går på vinden begravd i 60 cm stenull med en serie ljuddämpare längs vägen. Om ytterligare ljudisolation av ventilation behövs återstår att se. Kontrollrummet: Skalet är ca 5,35 x 4,25 m med en takhöjd på 2,7 m och akustikkonstruktionen är utritad av akustiker efter våra rumsmått och kommer bestå av binär panel upptill och Helmholtz-resonatorer nertill. Baktill byggs en QR1D-diffusor. Vi har även två stora fönster med ordentligt ljusinsläpp för en trevligare arbetsmiljö. Tanken är att kunna montera en binär panel-modul på det främre för att minska reflektioner till mixplats, men även montera av den vid behov. Framtill ett fönster på ca 120 x 70 cm in till liverum som då kommer bestå av två 12,76 mm lamellglas livade med gipset på vardera väggar. Liverummet Skalet är ca 7 x 4,25 m och även här 2,7 m i tak. Mot ena kortsidan har vi byggt en snedställd vägg och implementerat två isolationsbås med plats för förstärkare och annat som kan behöva isoeras. Här finns även plats för stativ, hyllor för mikrofoner mm. Båsen är av s.k inside-out lösning. I vårt fall tre lager gips utanpåliggandes och så god absorption som möjligt invändigt tack vare 20 cm stenull. Utanpå snedvägg byggs binär panel med 20 cm stenull bakom. Totalt ca 40 cm tjocklek på vägg. Samma princip båsen emellan. Alltihop ordentligt tätat med fog. Citerar nån video jag såg: "Studion ska kunna fyllas som ett vattenakvarium". Även i liverum finns två stora fönster för ljusinsläpp. I nuläget: Just nu är det en del arbete med resterande delar av hus. Kök, badrum och vilorum i princip klara. Nu återstår en del golvläggning och lister innan vi fortsätter med studiodelen. I kontrollrum har vi byggt regelverk för väggar och tak och fyllt med stenull. Så nu väntar inklädnad av detta med akustikduk i nån trevlig färg och sen drar vi på lister och paneler för binär serie och helmholtz. Vi ska också bygga diffusorn som vi fått beräknad av akustikern och skjuta in i det nuvarande hålet i bakvägg. Främre delen av taket täcks med en absorptionspanel i trevlig färg och den bakre delen av perforerad gips. Samma visa i liverum. Här kommer vi köra en aborptionspanel längs större delen av väggarna. Tak kommer bestå av mestadels av längsgående absorbentmoduler samt polydiffusorer. Men ska inte säga för mycket innan vi vet säkert hur det blir. Vi har även planer på en tegelvägg mot "kontrollrumssidan". Dels för designaspekten, men även för ljudisoleringen mellan live- och kontrollrum som förhoppningsvis blir snäppet bättre om vi murar upp allt rätt. Vi har räknat med en färdig och fungerande studio under sommaren 2018 och just nu känns det väldigt rimligt. Tänkte försöka lägga upp lite bilder på olika delar av bygget. Ska bara krympa filstorlekarna... Känn er fria att komma med synpunkter och frågor så ska jag försöka svara på dem om jag kan! Allt gott 🙂 /Troeds 1
troeds Postat 26 mars 2018 Trådstartare Postat 26 mars 2018 6 minuter sedan, Casperfren säger: Ska bli kul att följa! Tack, det hoppas jag!

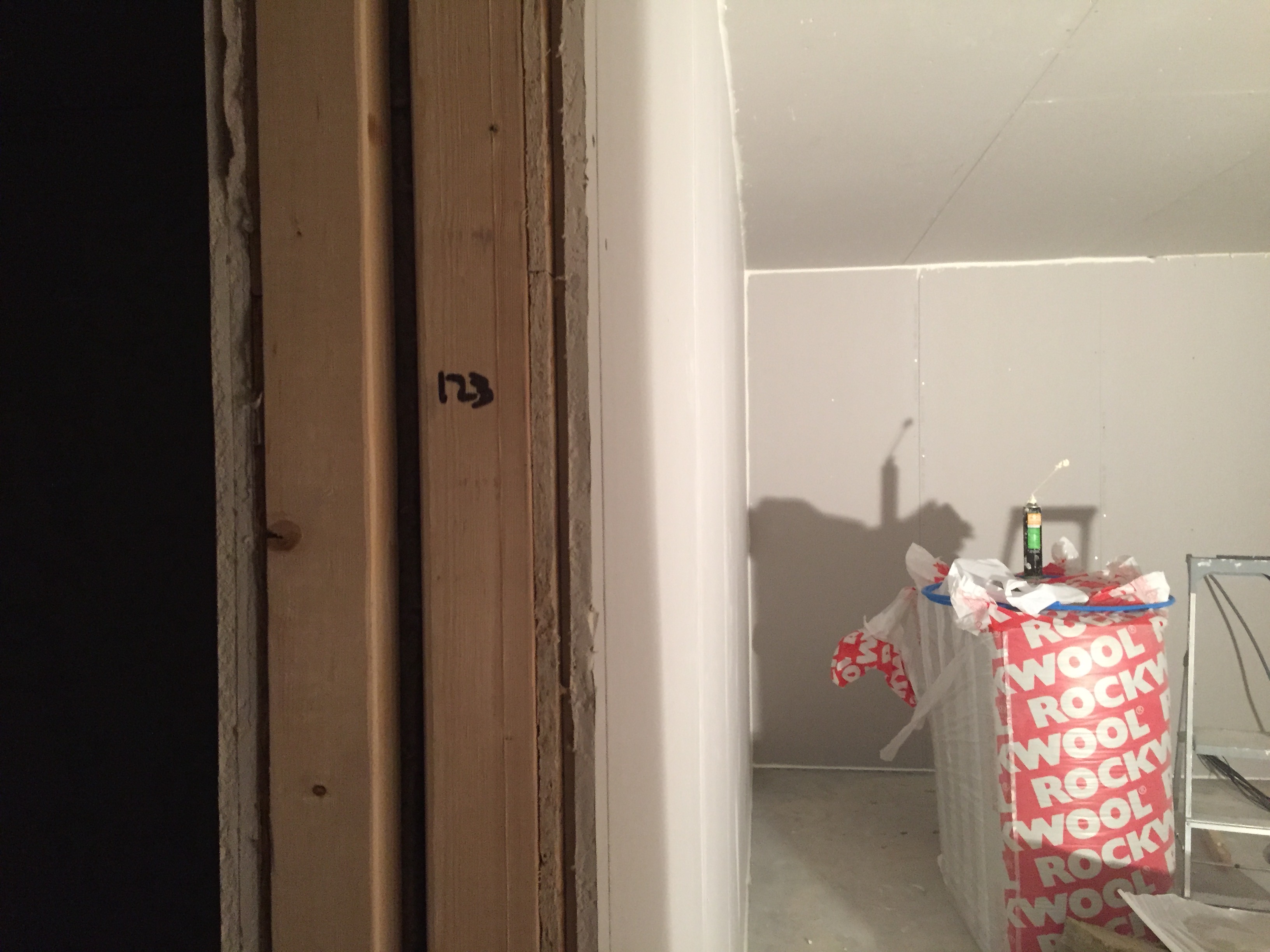

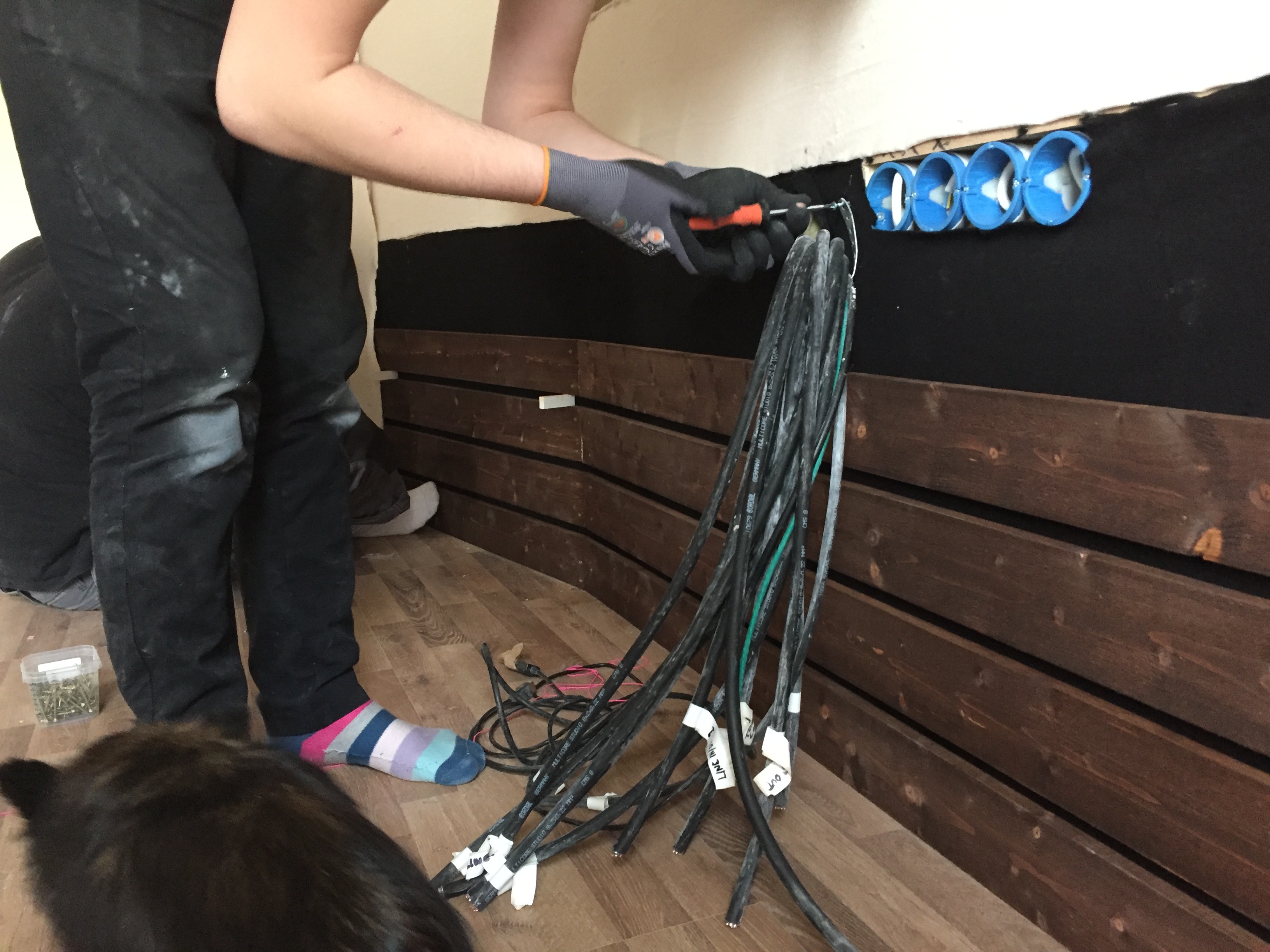

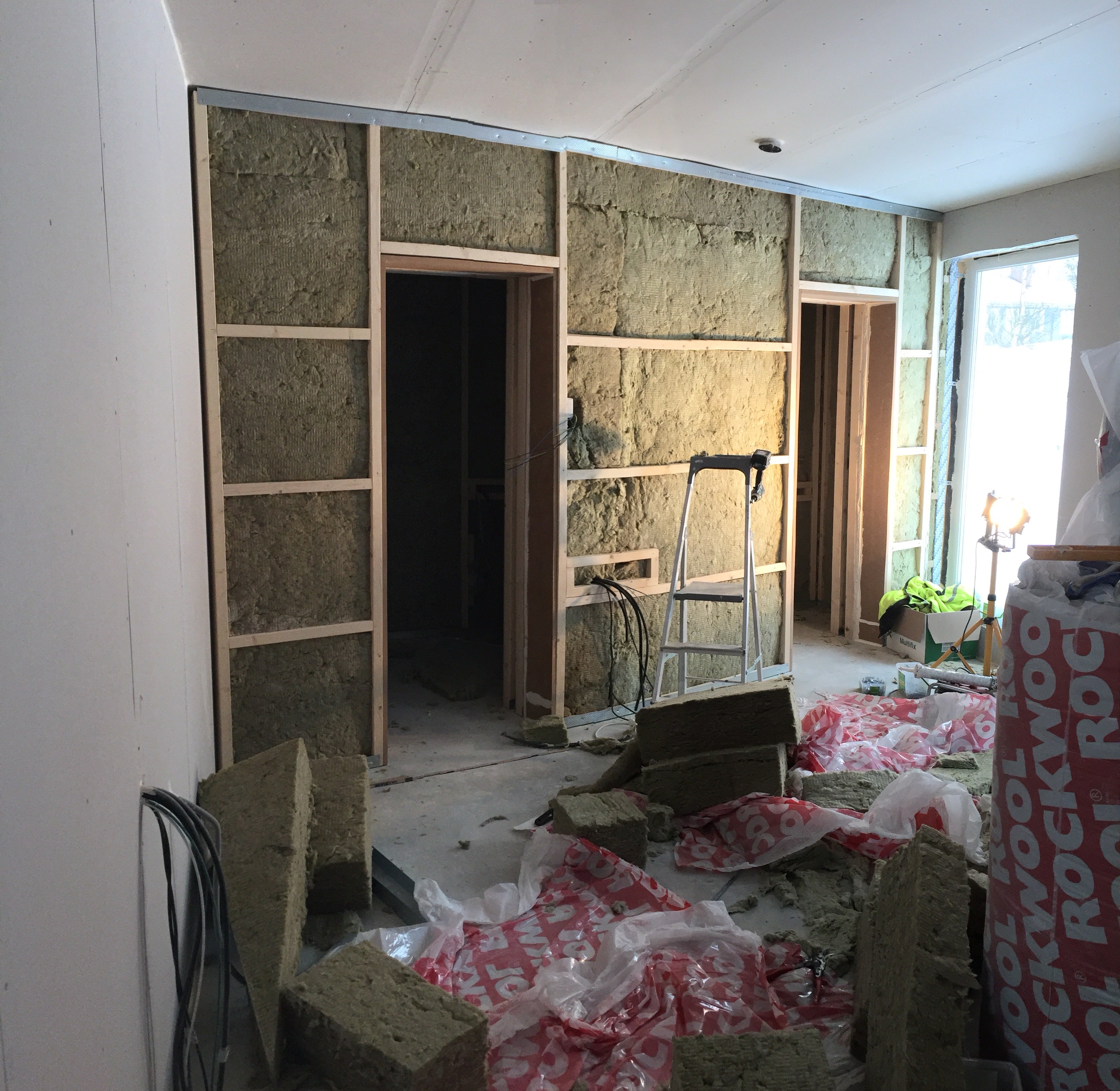

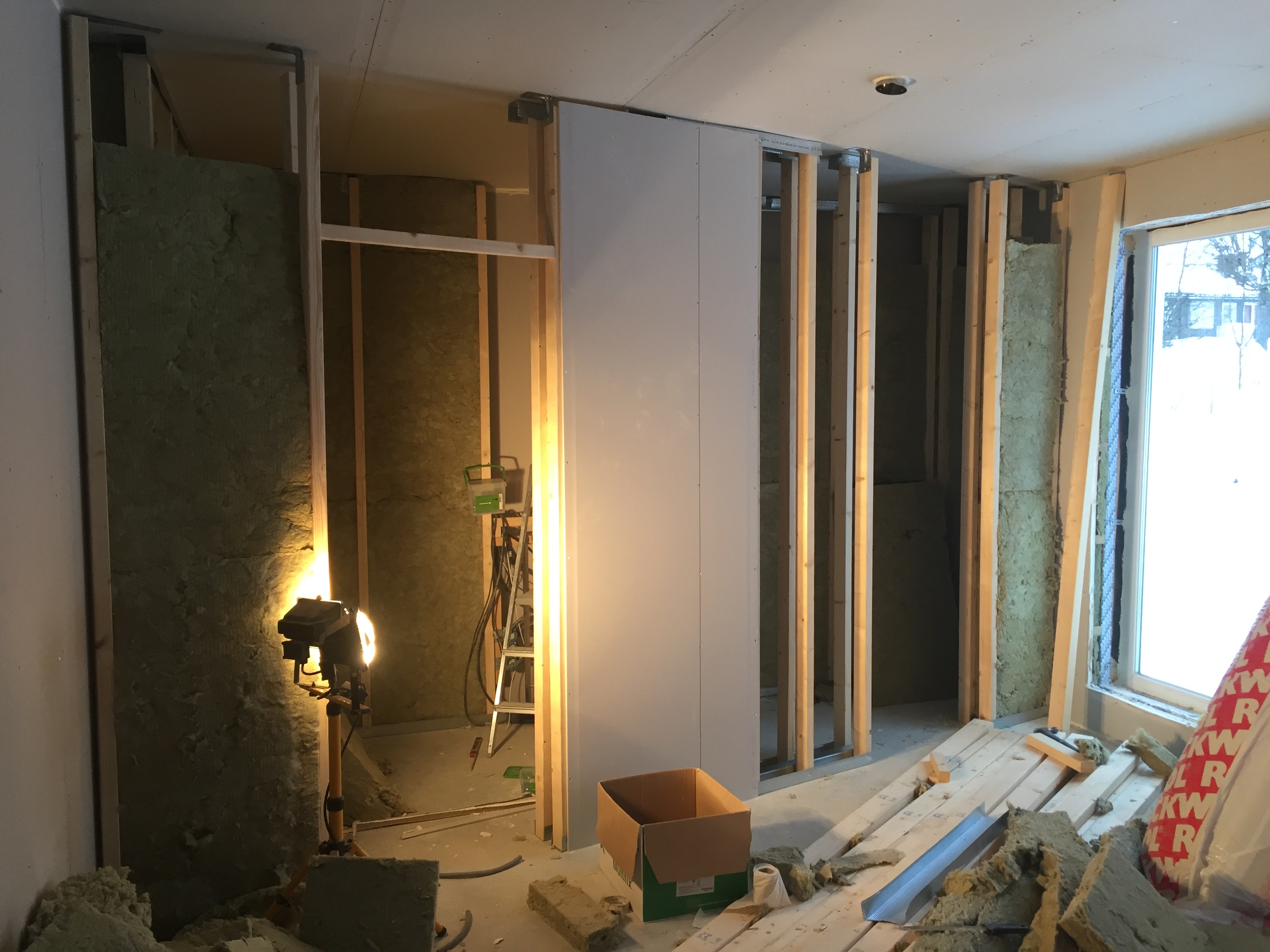

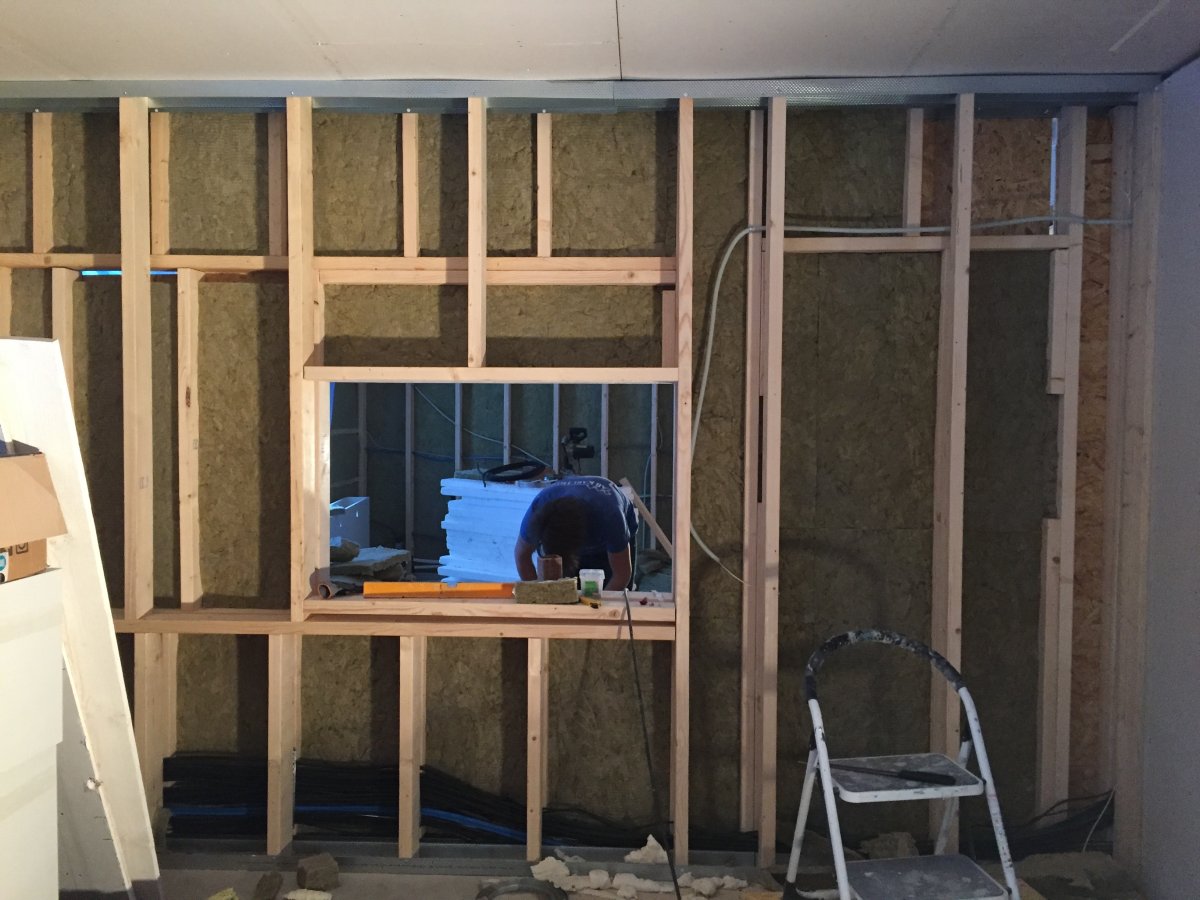

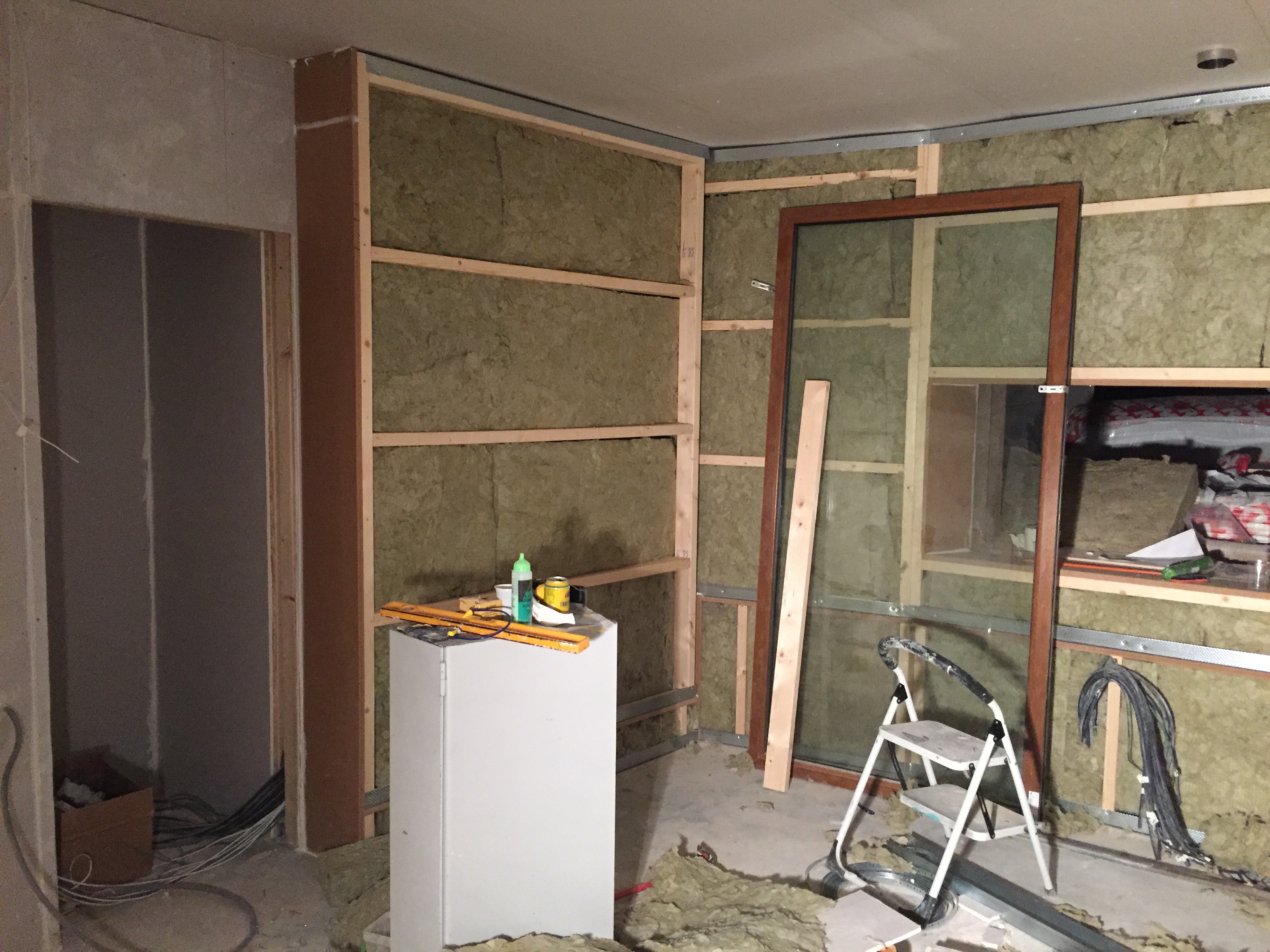

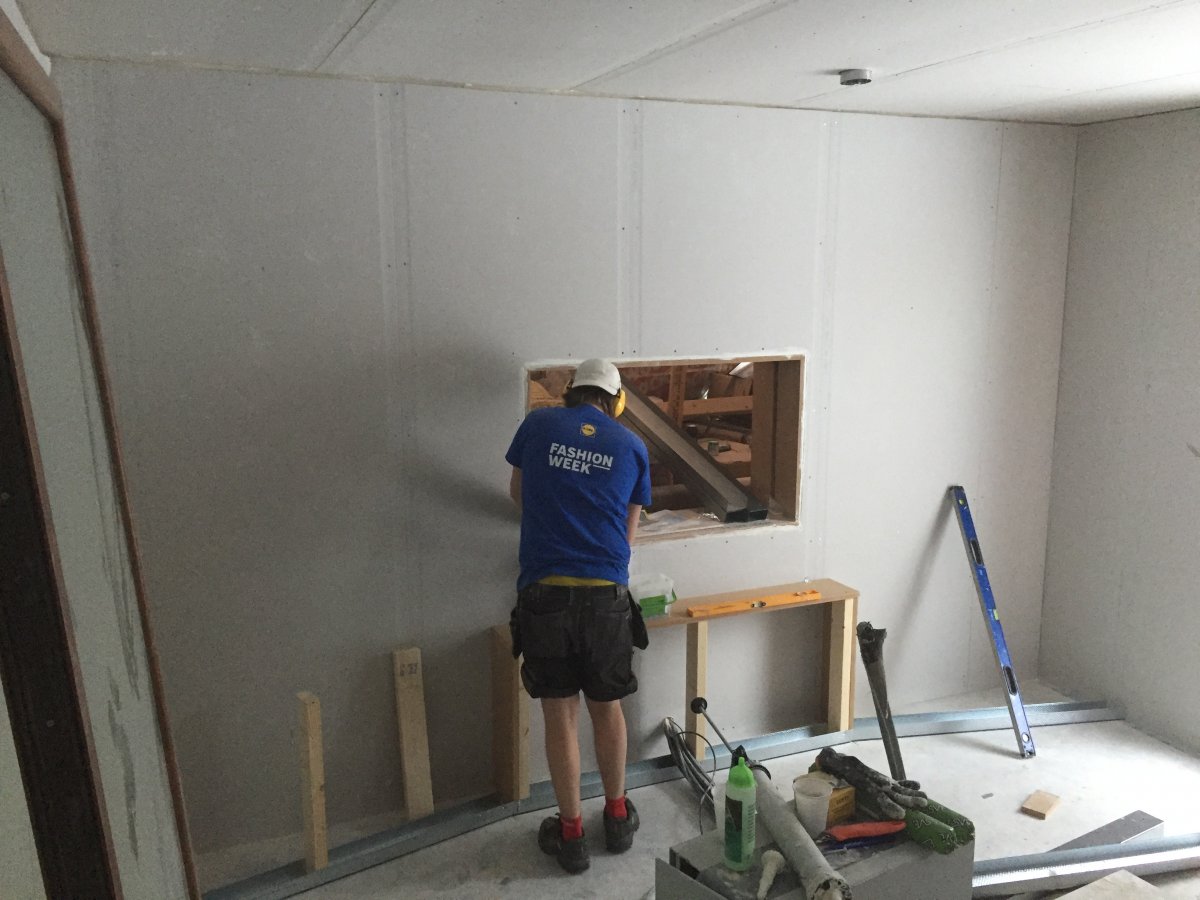

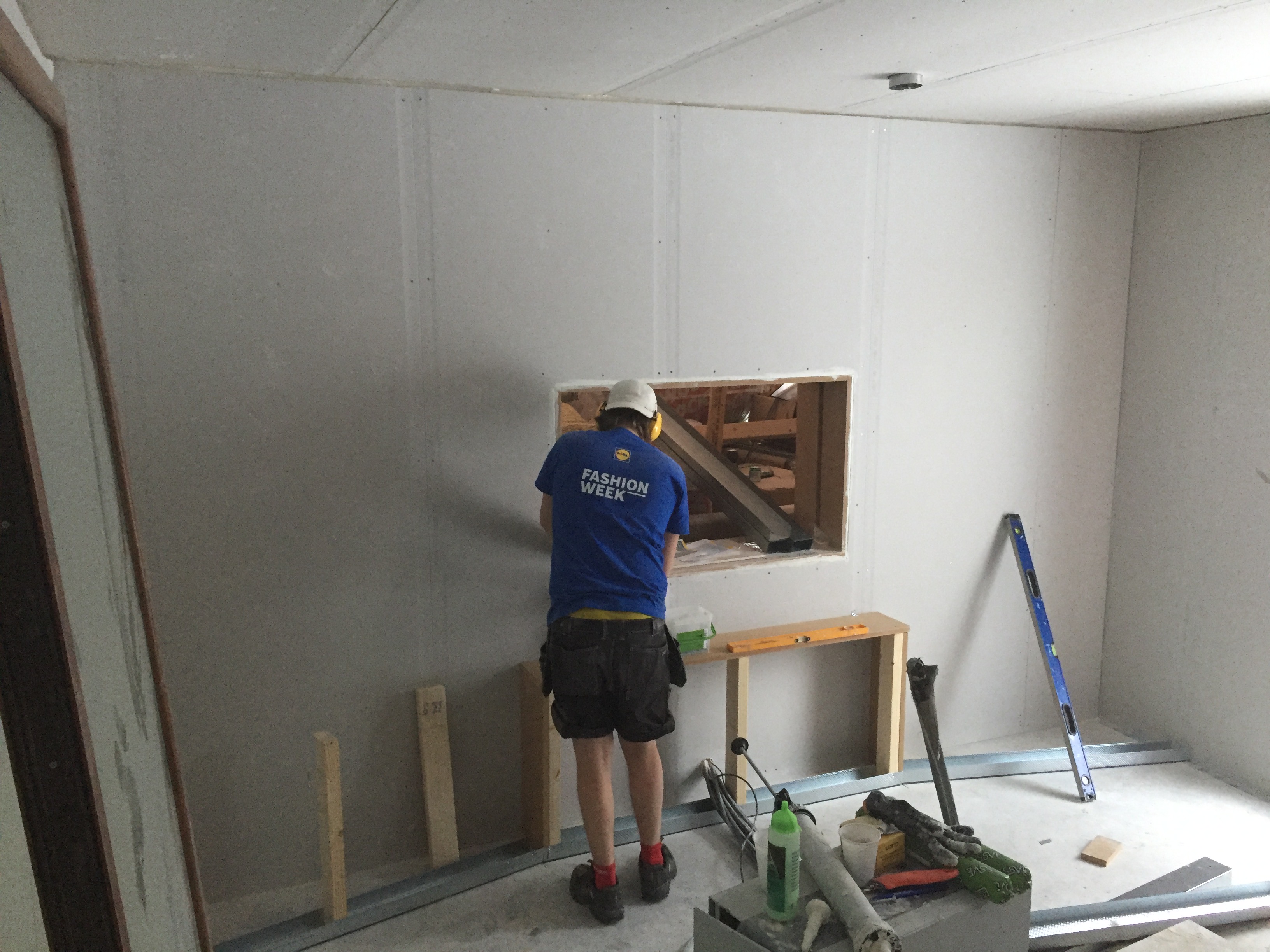

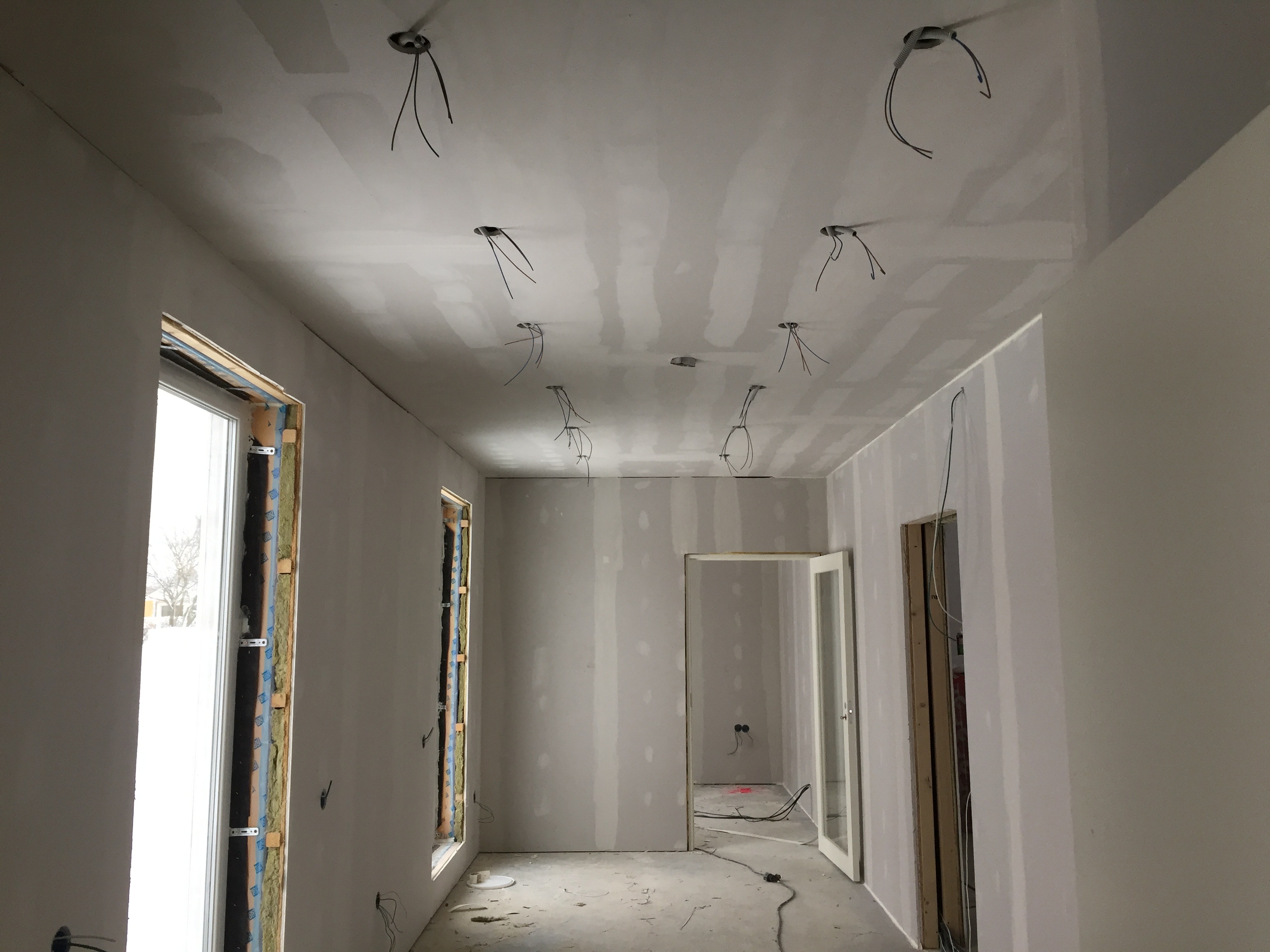

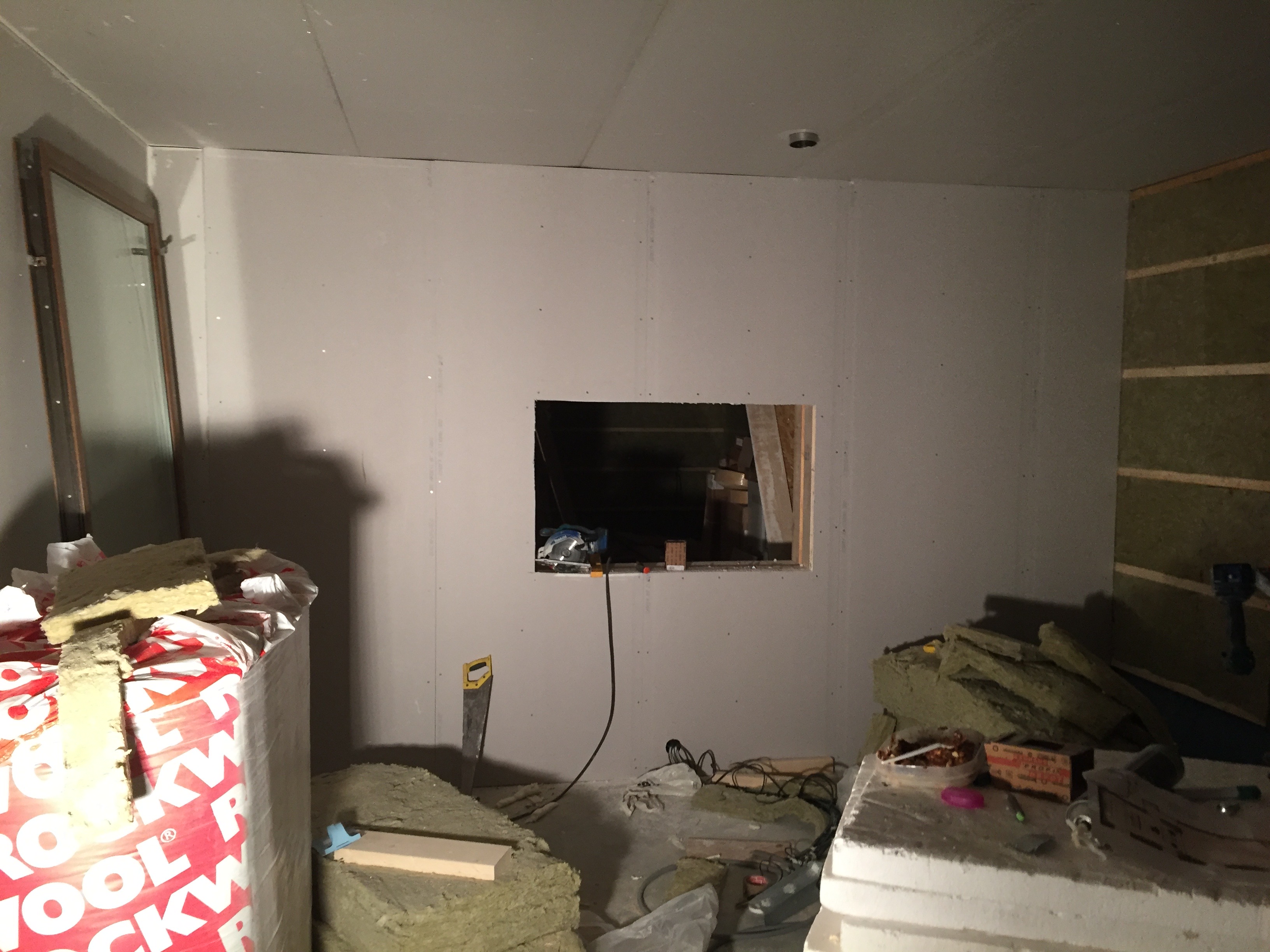

troeds Postat 26 mars 2018 Trådstartare Postat 26 mars 2018 Kontrollrumsvägg i tidigt stadie. Vi funderade först på att ha dörr in till liverum vänster om fönster. Men efter fundering och rådgivning valde vi att slå igen öppningen till fördel för ljudisolering och de akustiska egenskaperna. Notera också att kontroll-livevägg står mot yttervägg (höger) vilket förmodligen blir en av våra svagare länkar rent stomljudsmässigt. Men det är helt enkelt något vi får leva med. Första lagret gips. Sprucken akustikfog uppe till vänster. Vi lärde oss snabbt den hårda vägen att ösa på rejält för att undvika att den spricker när den torkat och huset sätter sig. Samma vägg sett från liverum. Kablage och slangar i luftspalten noggrant förankrade i respektive vägg för att i så stor mån som möjligt undvika överföring av onödigt stomljud mellan väggar. Förhoppningsvis hjälper det oss i slutändan! 1

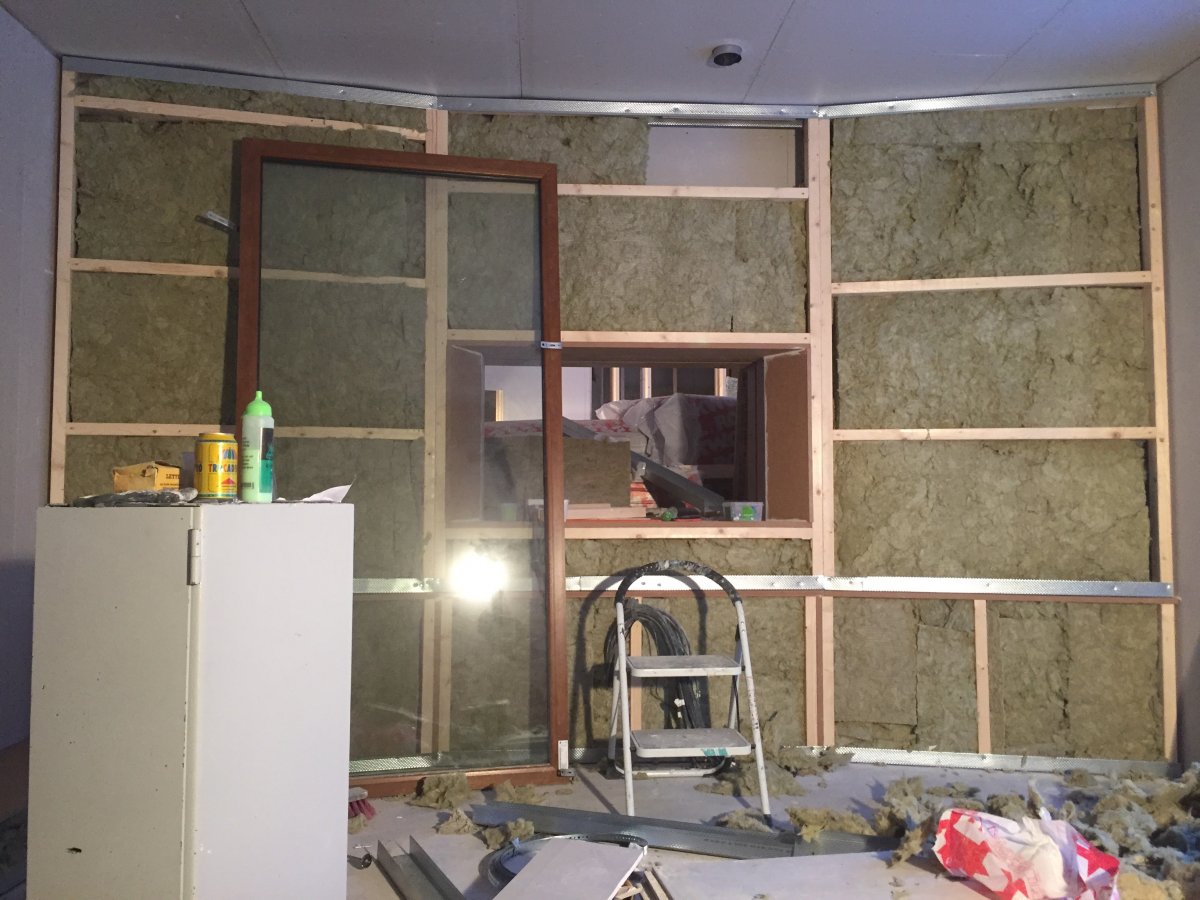

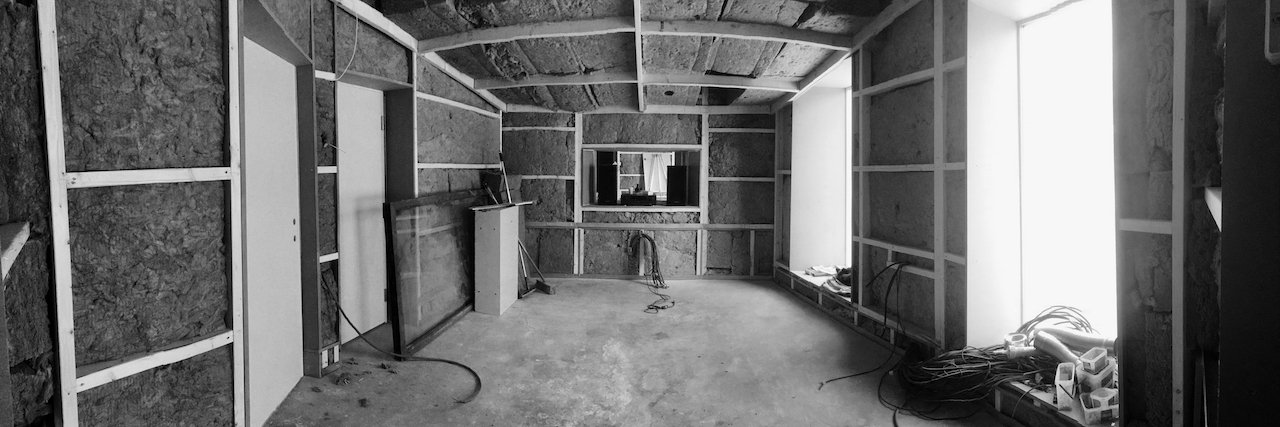

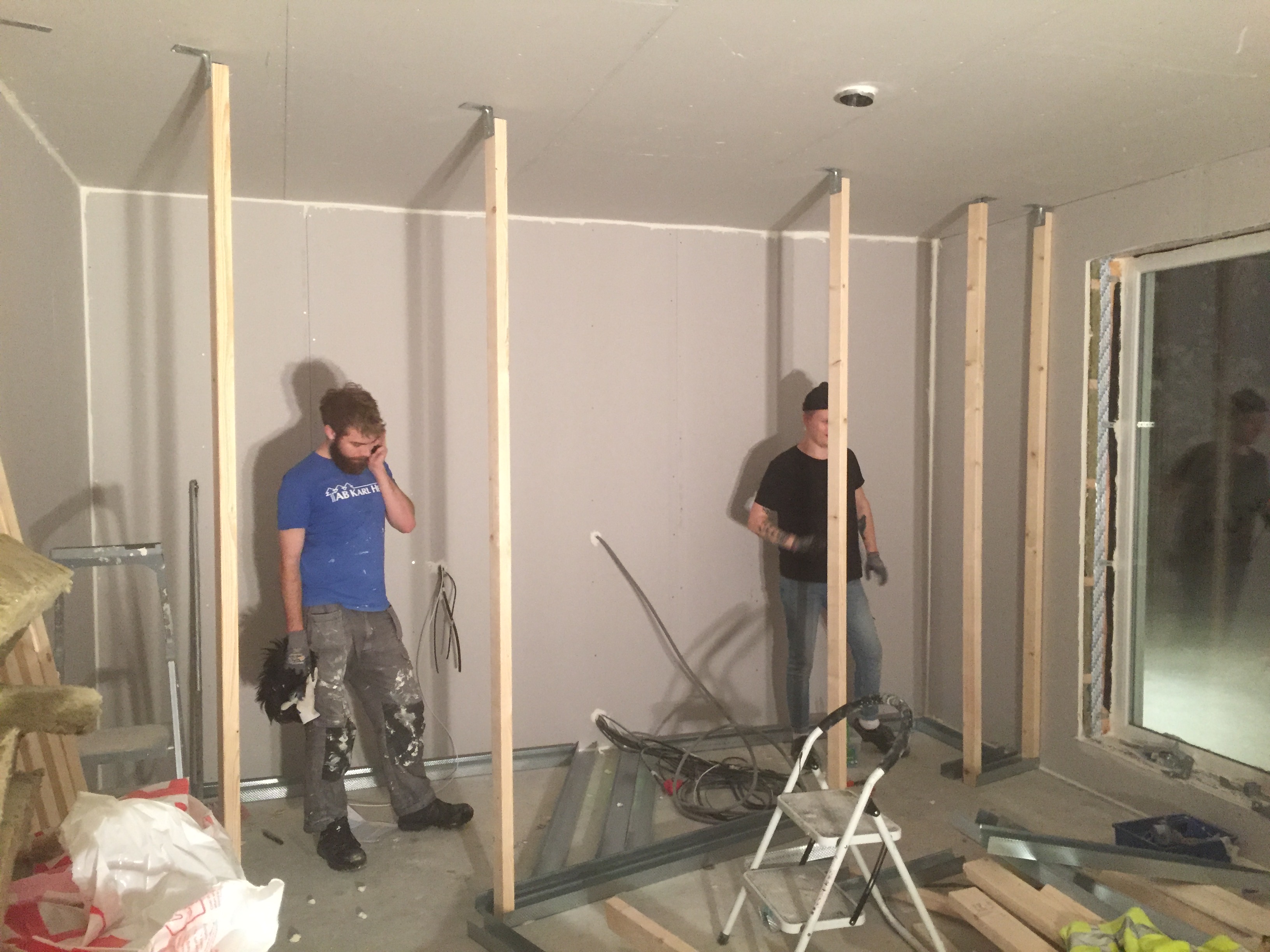

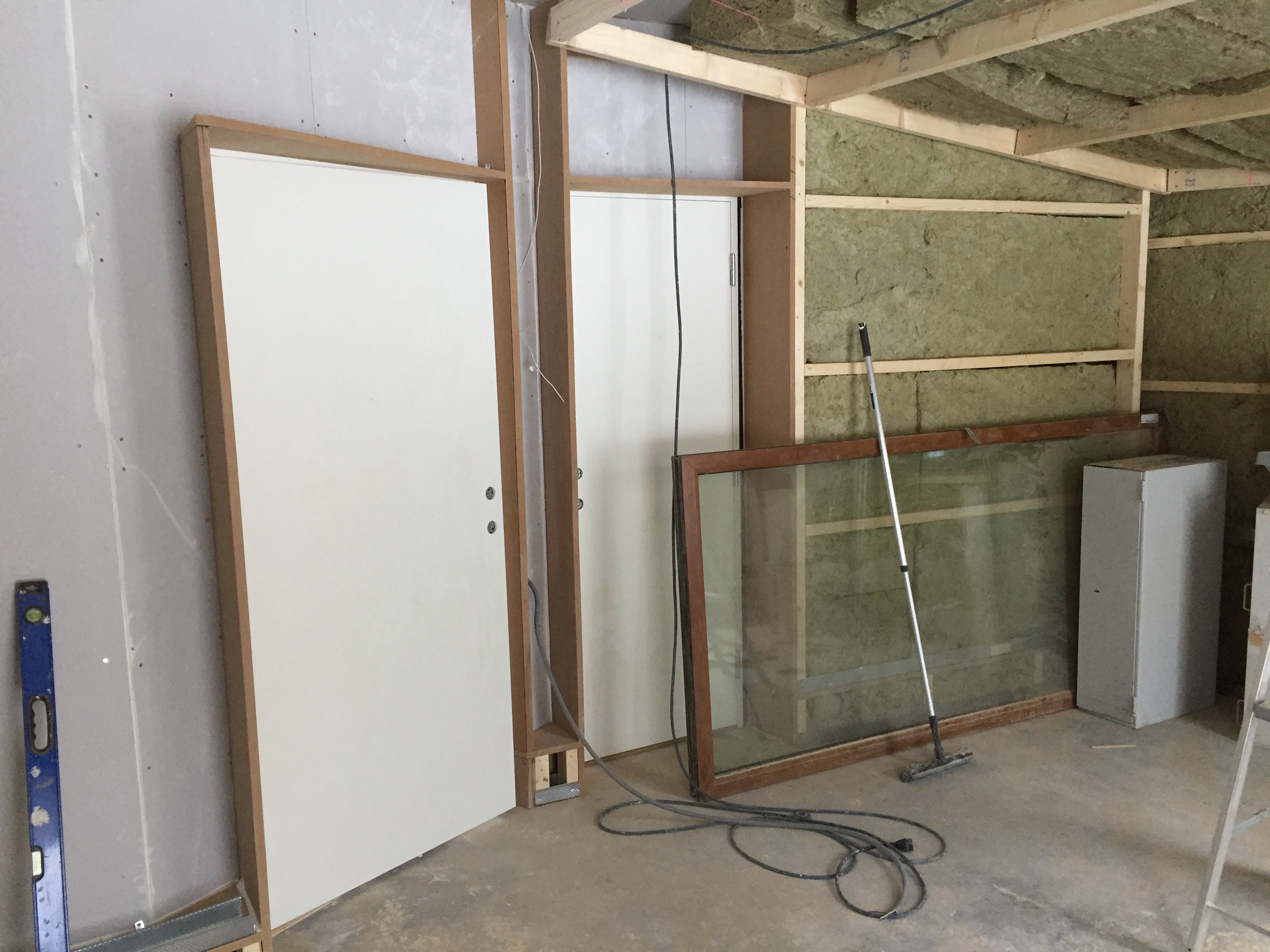

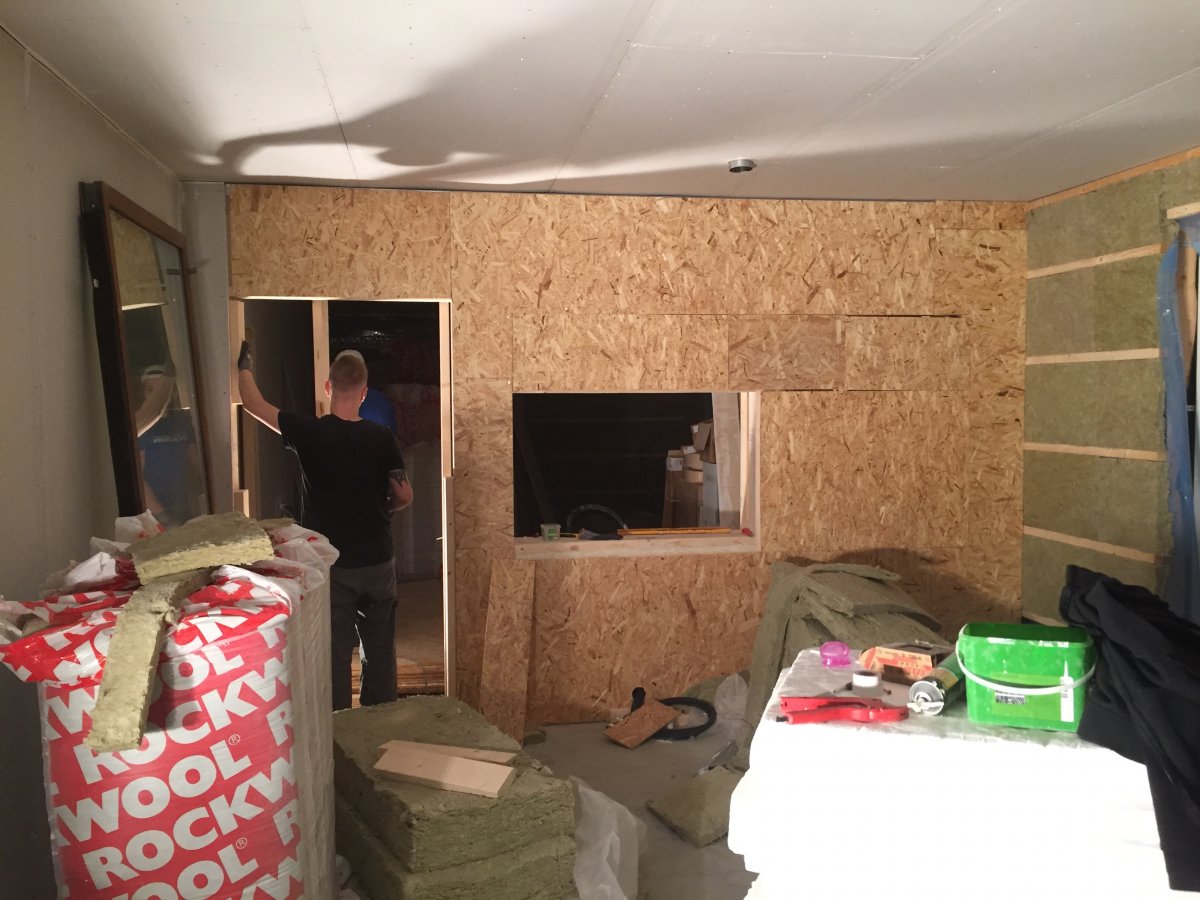

troeds Postat 26 mars 2018 Trådstartare Postat 26 mars 2018 OSB och dubbla lager gips på vardera vägg. Ännu ett lager på liverumssidan ska på. Kontorsdel spacklad och redo för målning. Entré till liverum till höger. Vilorum längst bort. Påbörjad uppregling för iso-bås. Har man slut på plåtregel får man improvisera med diverse järnvinklar... Fortsättning på bås. Att lyckas träffa reglar på tredje gipslagret var inte skitlätt. OSB for the win... Bås klara för akustikduk och binär panel. Måste komma ihåg att sätta in dörrar sen också. 1

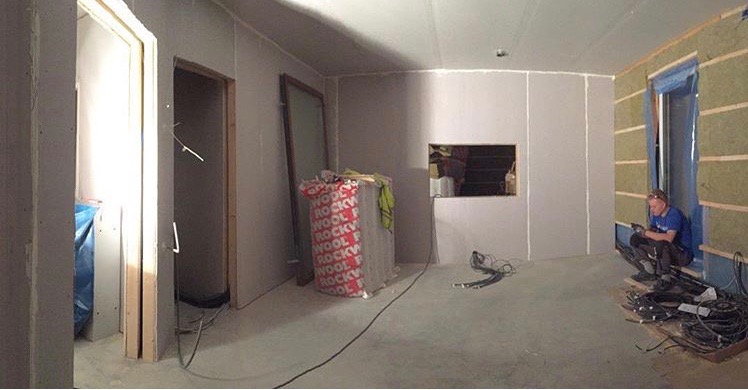

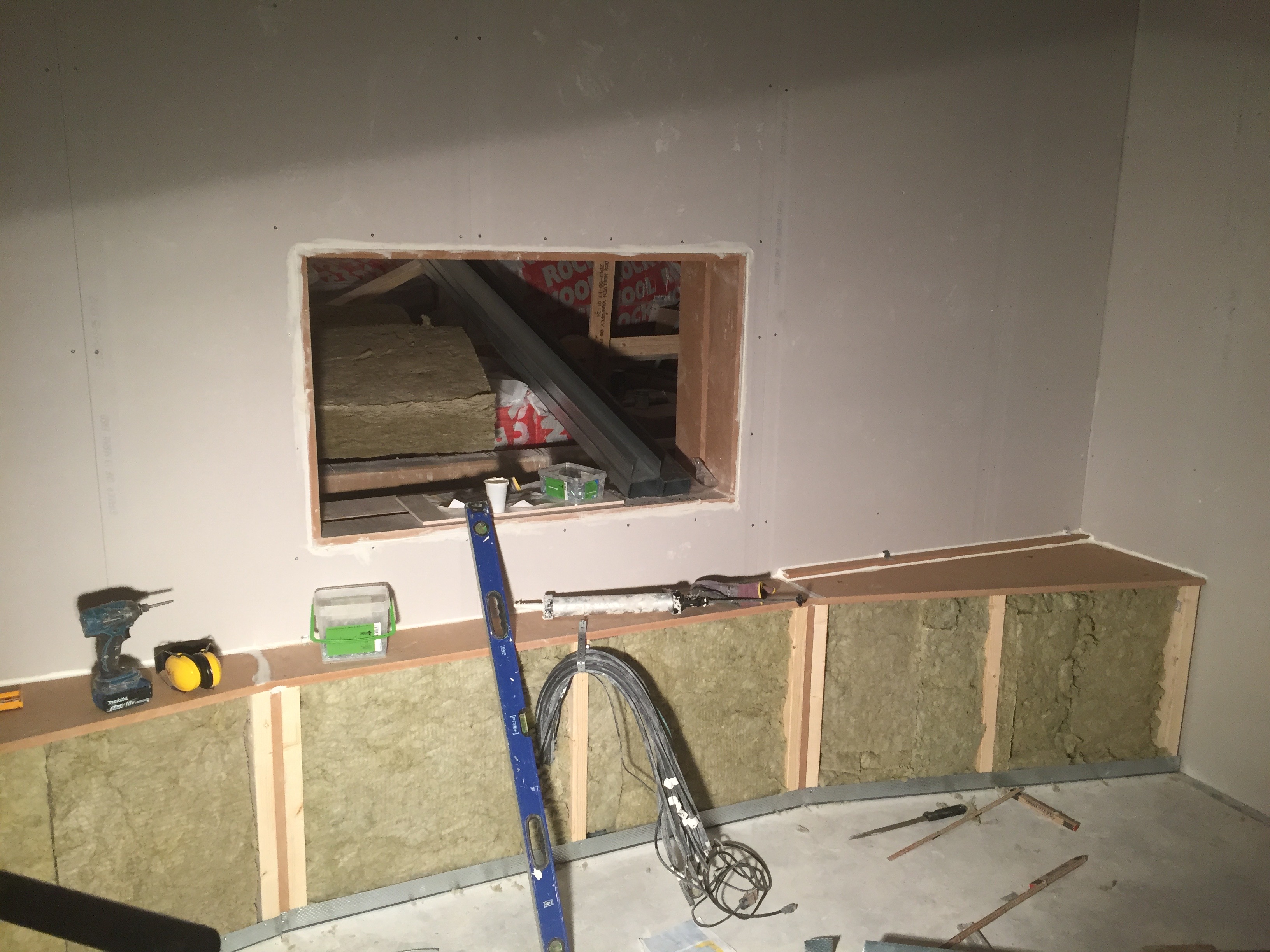

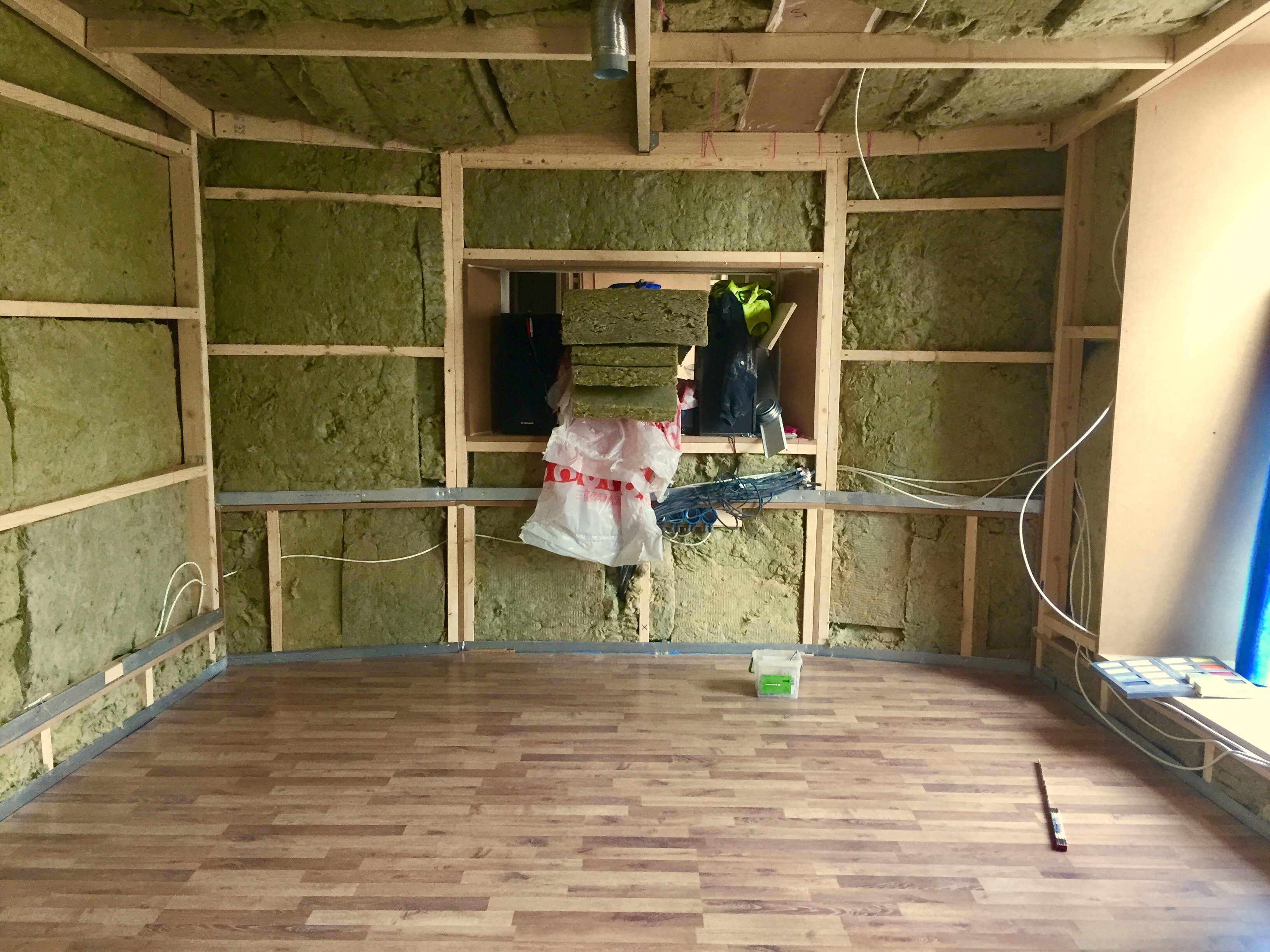

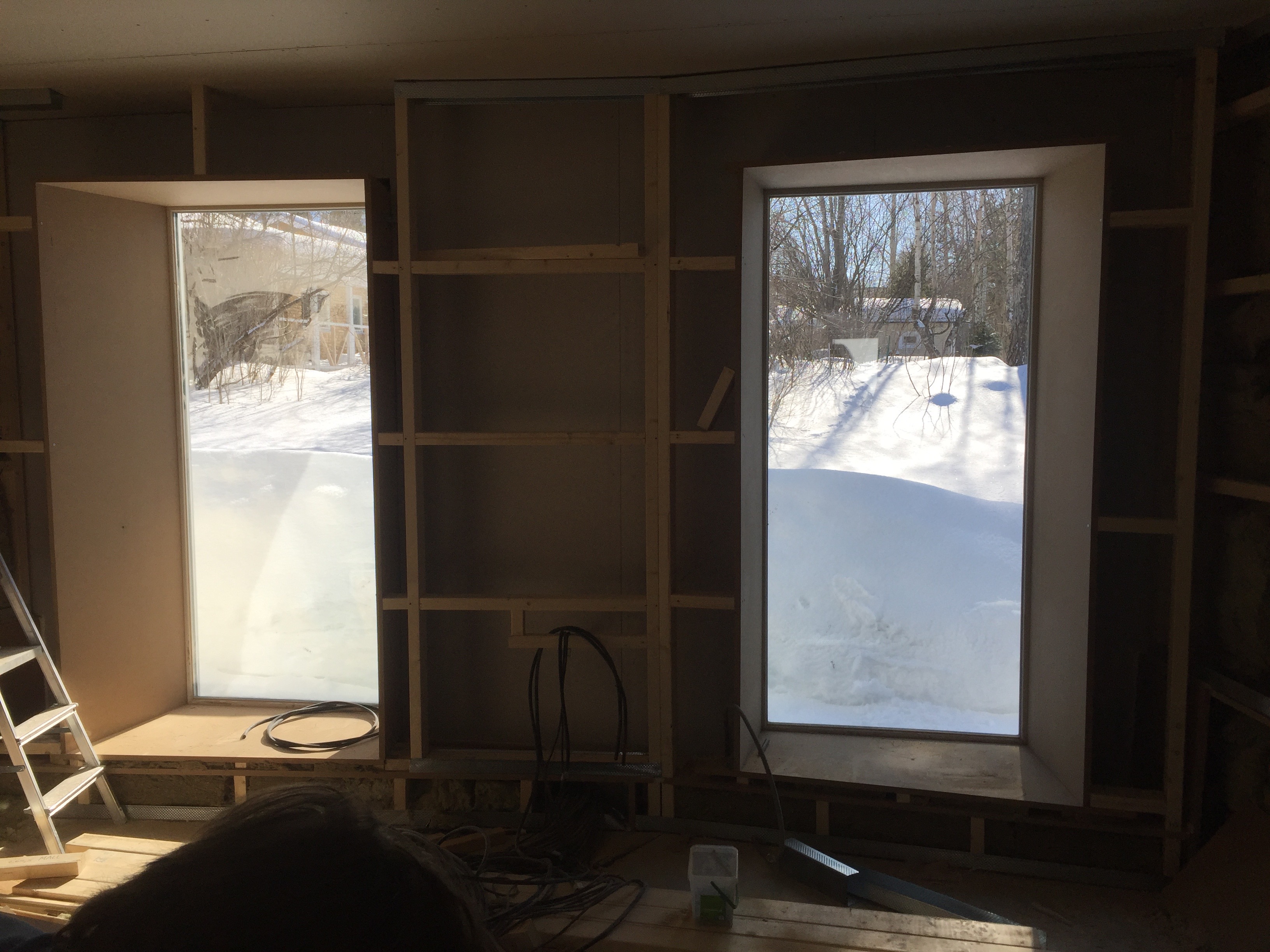

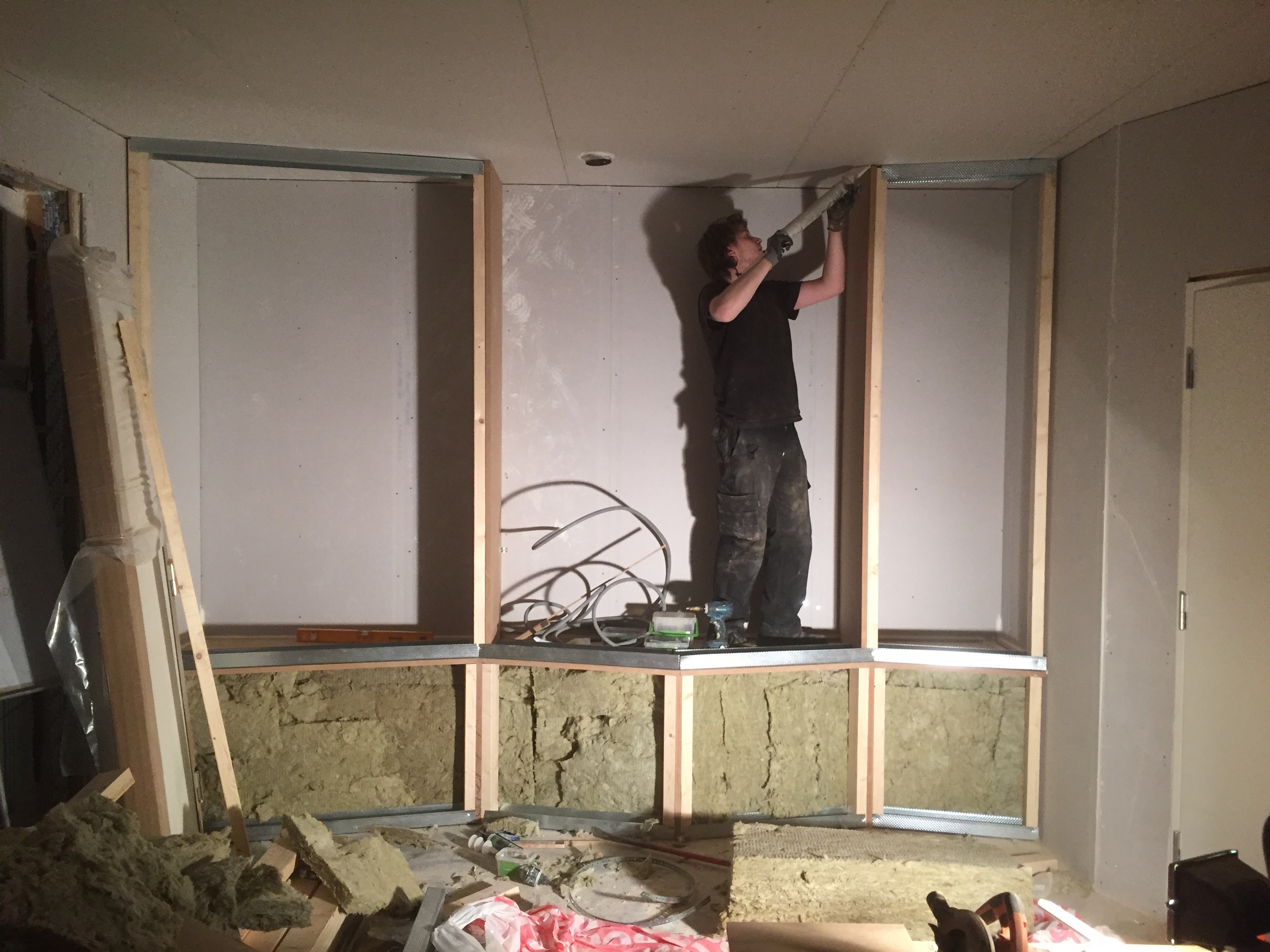

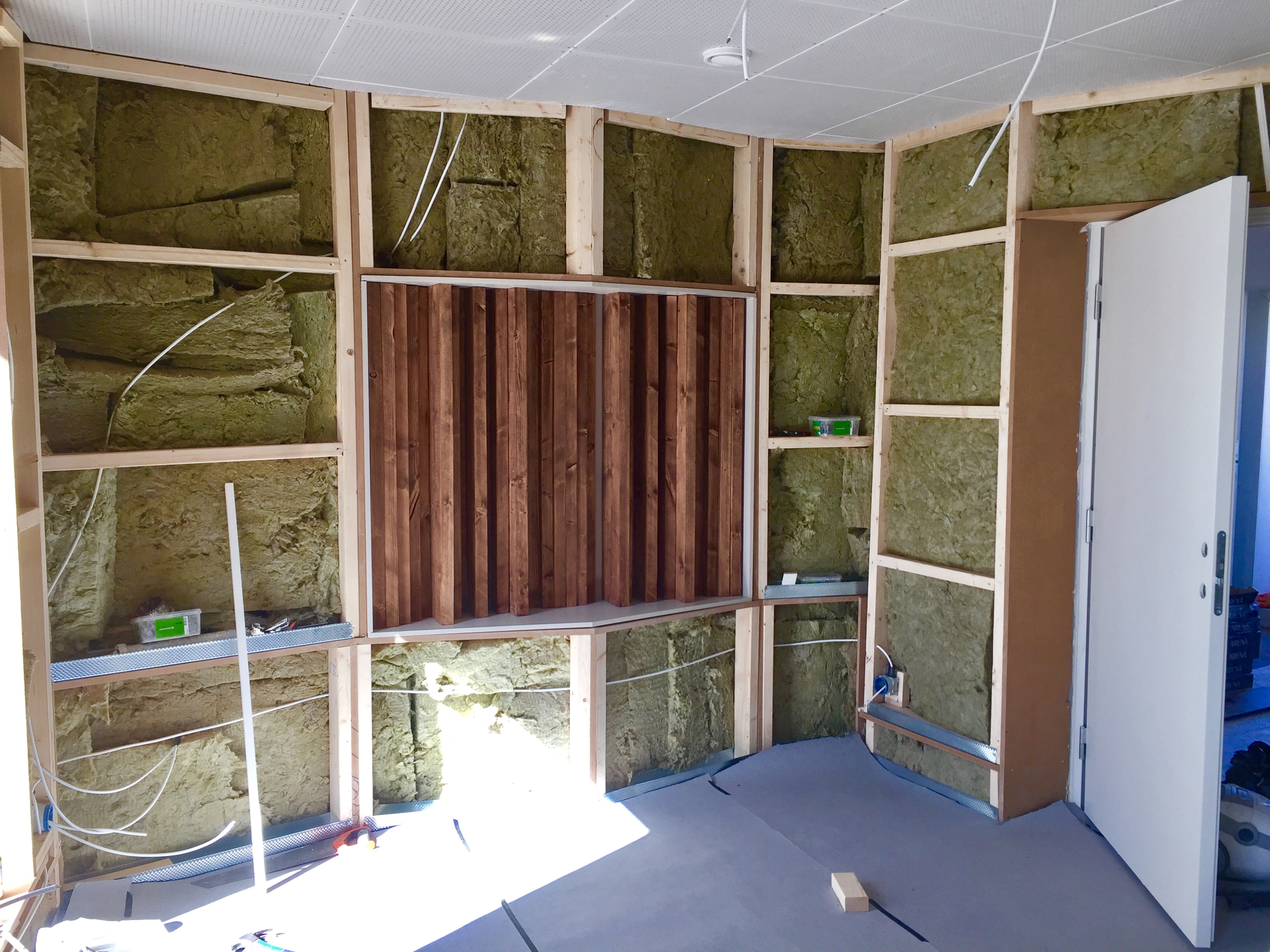

troeds Postat 26 mars 2018 Trådstartare Postat 26 mars 2018 (redigerat) Över till kontrollrum. Framvägg med påbörjade helmholtz-volymer. Fönsteröppning nu förstärkt med 22 mm mdf och fog. De tre helmholtz-volymerna klara och tätade med mdf och fog vid vinkling. Framvägg klar. Även salat med vinklad mdf vid fösnteröppning. Blev riktigt snyggt, plus att öppningen känns större än vad den egentligen är. (PS. Syns lite dåligt, men notera det lilla och inte alls tunga ljudklassade fönstret vi inte behöver längre. Nån som vill ha? DS.) Sidovägg med avslut för vårt "serverrum". Här med en lägre version av helmholtz. Bakvägg enligt samma princip som fram med undantag för öppning där diffusor förs in. Här kan man även se en nackdel med formen på vårt skalrum. P.g.a. golvvärmeskåpets placering fick vi kompromissa och flytta in väggen i kontrollrum. Därför är bakvägg osymmetrisk. Diffusorn hamnar dock centrerad i rummet sett. Rakt bakom mixplats. Salning av fönster. Vi ville ha en mer inbyggd känsla och skruvade ihop en ram av mdf med en viss vinkel och som livar med väggkonstruktionen. Blev superbra. Får dock se hur reflektioner från dessa stora ytor ter sig sen. Som nämnt i mitt första inlägg så kommer en monterbar modul byggas för att sätta in i det främre (vänstra) fönstret för att kunna göra främre delen av rummet symmetriskt för lyssningens skull. Salning runt dörrar samt en takkonstruktion skymtandes. Icke att förglömma är vår supereffektiva helmholtzare mellan dörrarna. Kommer nog göra susen för 30 Hz och nedåt 😉. Redigerat 26 mars 2018 av troeds

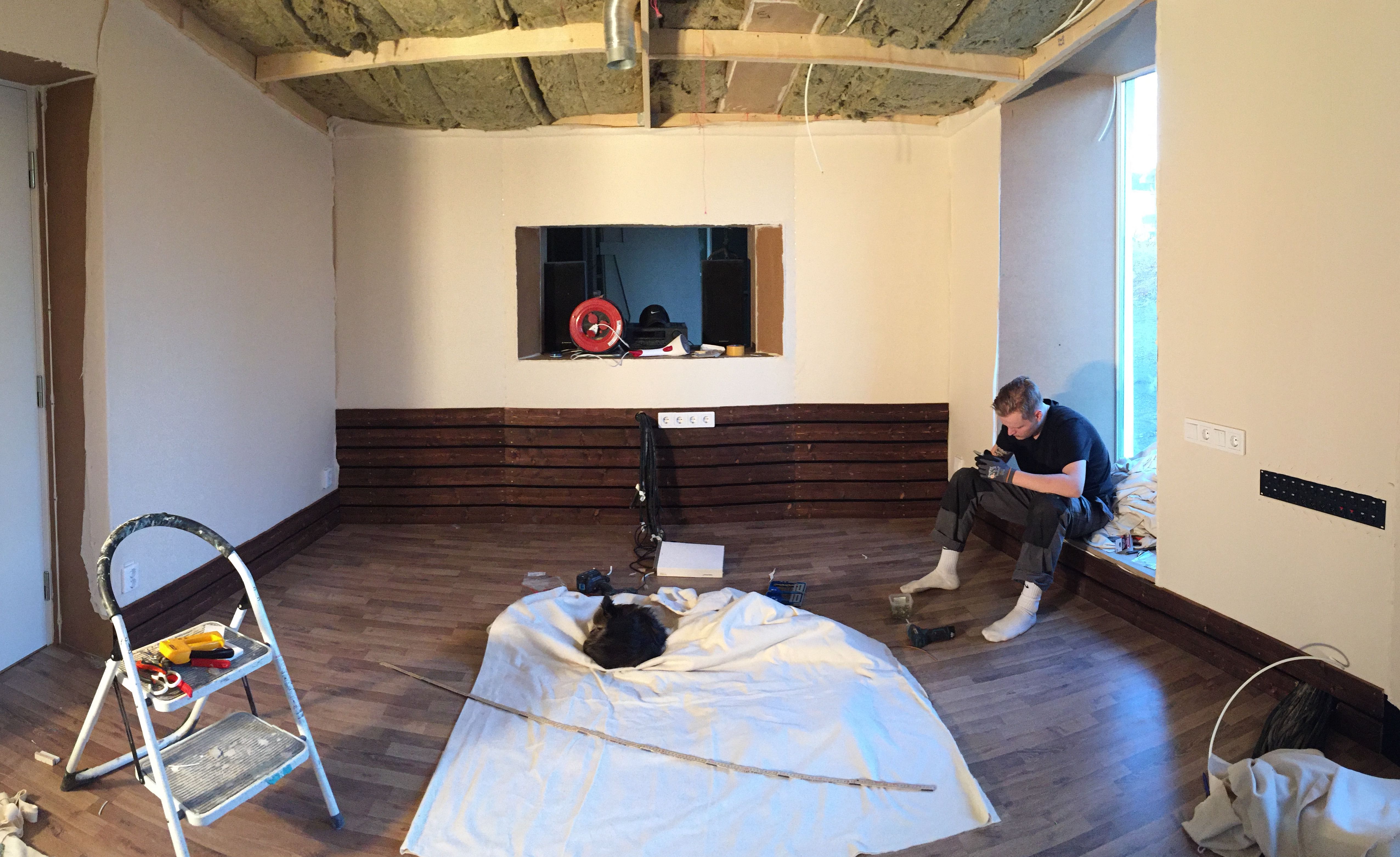

troeds Postat 26 mars 2018 Trådstartare Postat 26 mars 2018 Slutligen! Såhär ser det ut just nu. Trots många kvadrat förlorade så känns rummet tillräckligt rymligt för att trivas ett gäng i. Fönstren och dagsljuset bidrar också enormt till den upplevda storleken! Före: Efter: 1
oioioi Postat 27 mars 2018 Postat 27 mars 2018 Imponerande!!! Det kommer bli fantastiskt då det är klart!
troeds Postat 27 mars 2018 Trådstartare Postat 27 mars 2018 2 timmar sedan, oioioi säger: Imponerande!!! Det kommer bli fantastiskt då det är klart! Tackar! Vi får hoppas det blir bra 🙂
crillemannen Postat 27 mars 2018 Postat 27 mars 2018 Häftigt! Verkar vara lagom stora yto. Det enda är väl att takhöjden skulle varit högre i live-rummet. Det här är lite av en dröm själv att bygga ett mindre hus med studio. Det är nog enda vettiga alternativet idag då man kan sälja vidare det som ett hus/boende ifall man vill avveckla studion i framtiden. Inga pengar i sjön så att säga! Ska bli kul att se hur detta utvecklar sig. Lycka till!
troeds Postat 27 mars 2018 Trådstartare Postat 27 mars 2018 2 timmar sedan, crillemannen säger: Häftigt! Verkar vara lagom stora yto. Det enda är väl att takhöjden skulle varit högre i live-rummet. Det här är lite av en dröm själv att bygga ett mindre hus med studio. Det är nog enda vettiga alternativet idag då man kan sälja vidare det som ett hus/boende ifall man vill avveckla studion i framtiden. Inga pengar i sjön så att säga! Ska bli kul att se hur detta utvecklar sig. Lycka till! Tack! Ja, hade vi kunnat ha större studio både i höjd och kvadrat så hade vi byggt det. Men ibland är man oense i teamet och ibland tillåter inte huskonstruktionen för det. Då fick vi kompromissa. Överlag är jag ändå nöjd. Visst, det blir inget Abbey Road eller Blackbird Studio. Men det kan man bygga sen när miljonerna rullar in 🙂
troeds Postat 28 mars 2018 Trådstartare Postat 28 mars 2018 1 timme sedan, slejnard säger: Det där blir GRYMT! Bra jobbat 👍 Tack för fina ord!

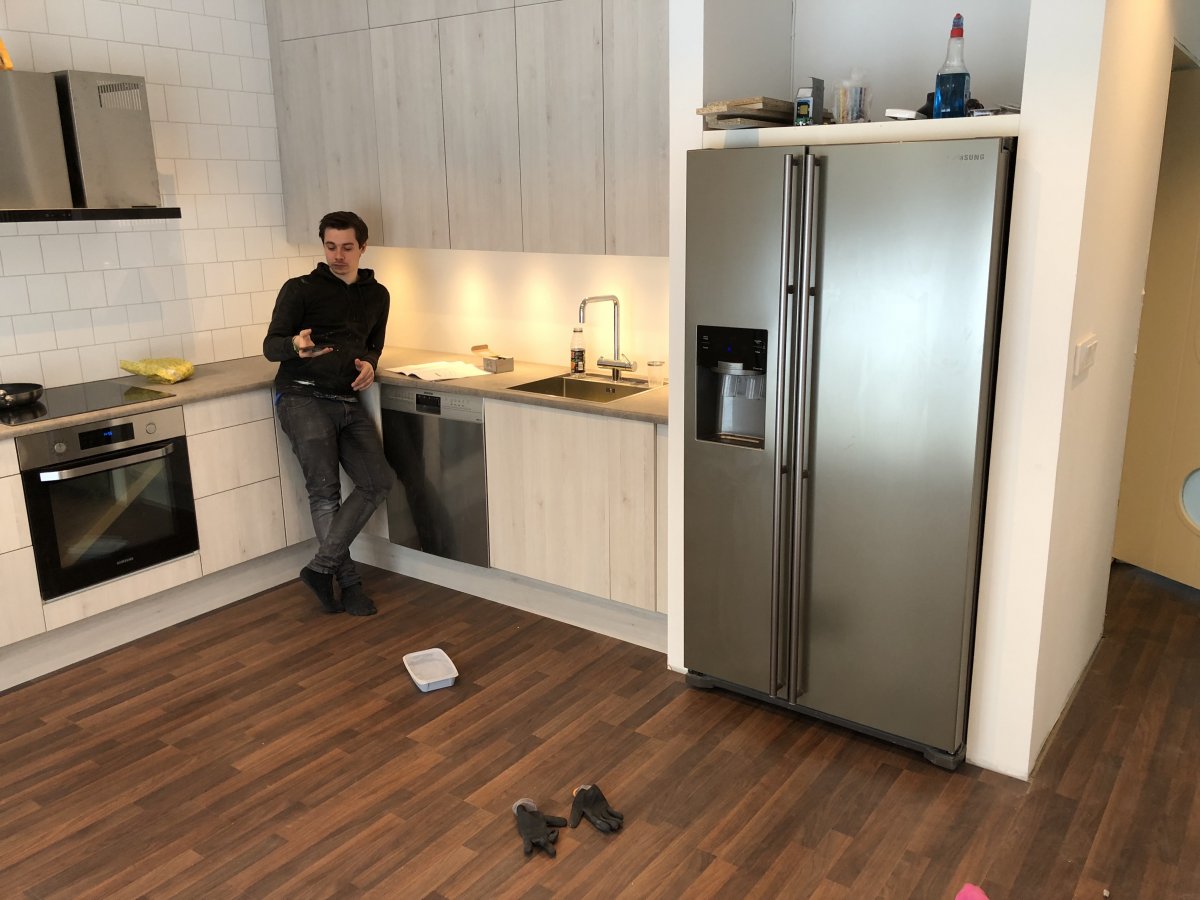

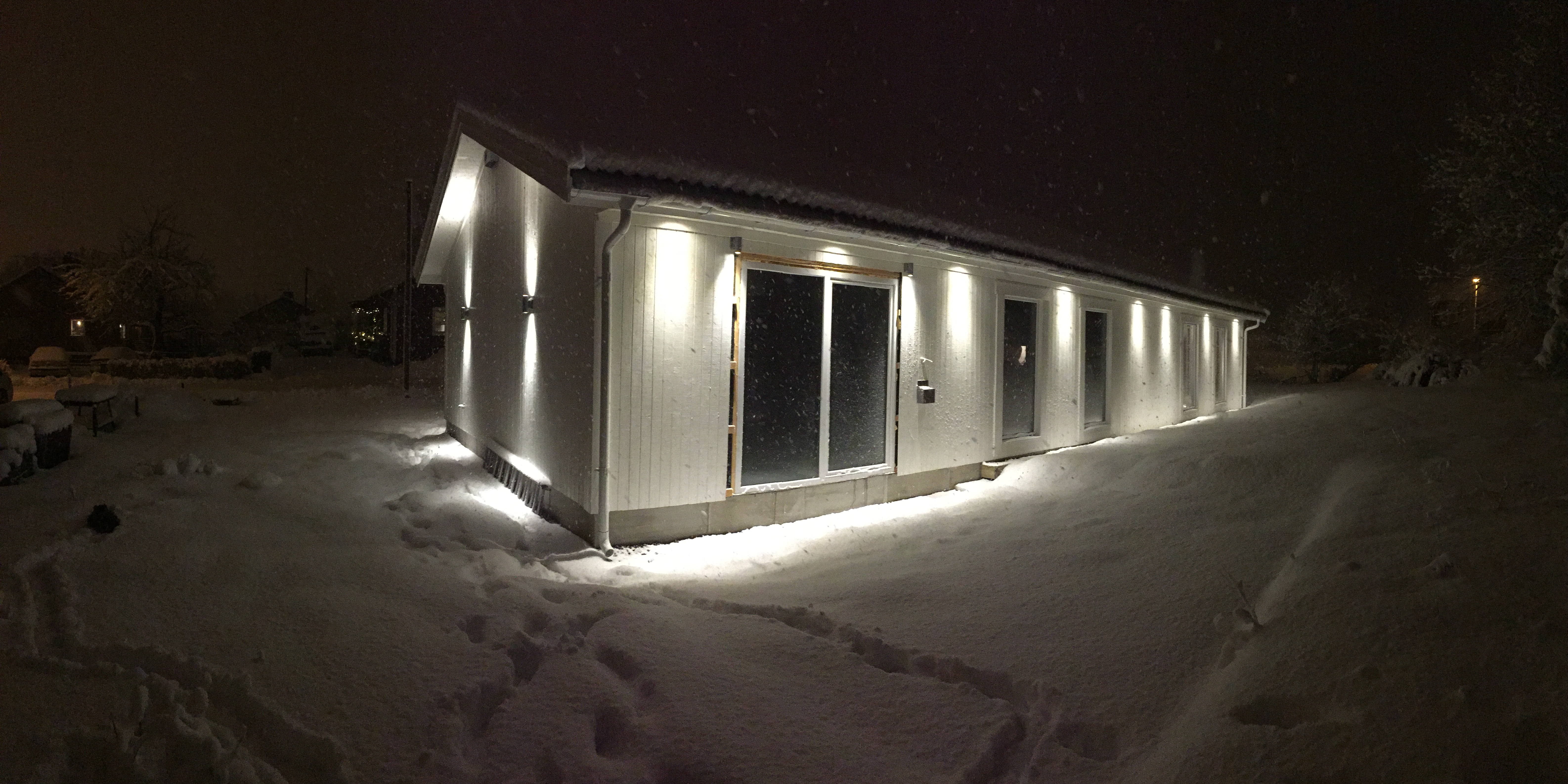

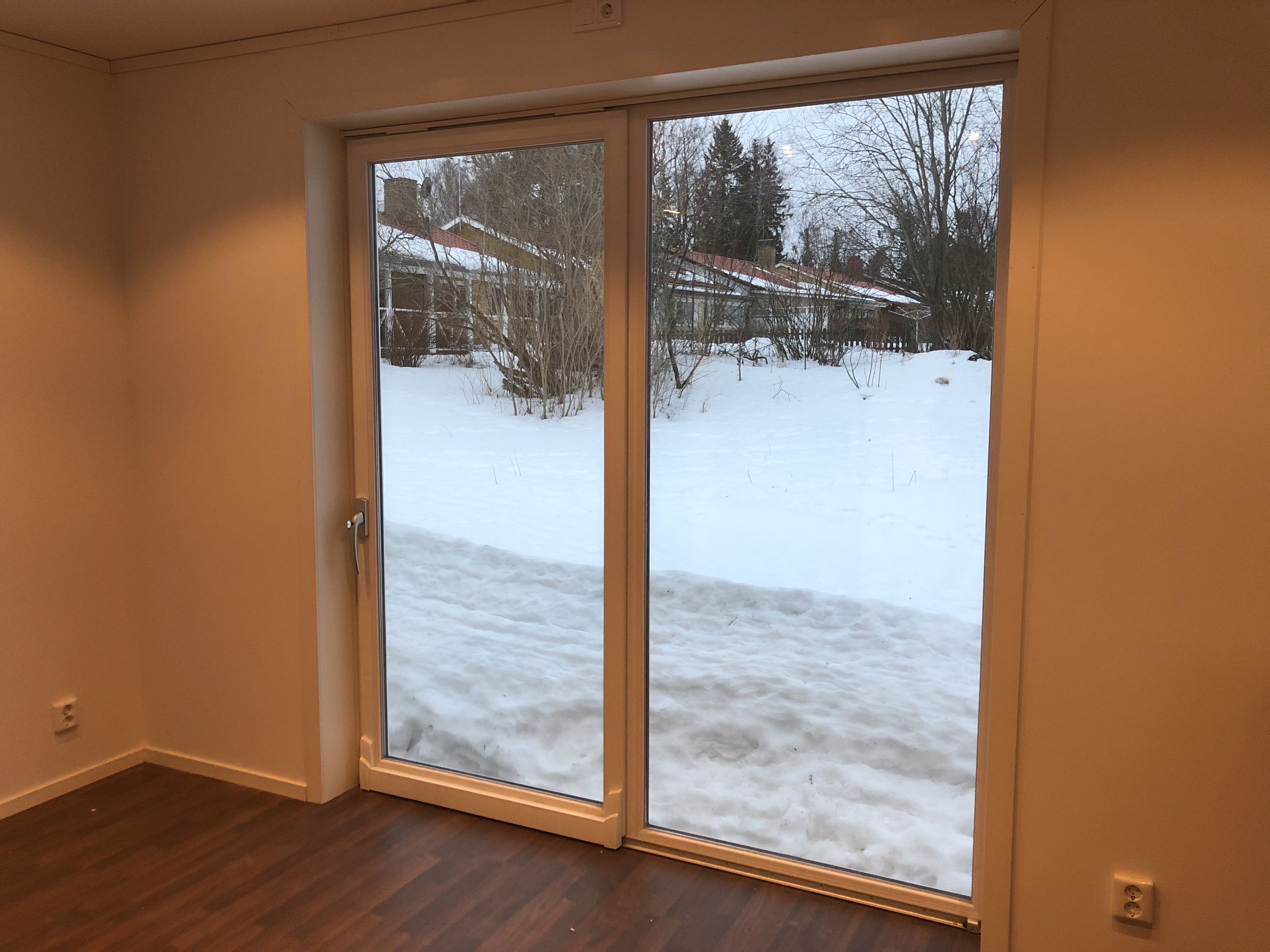

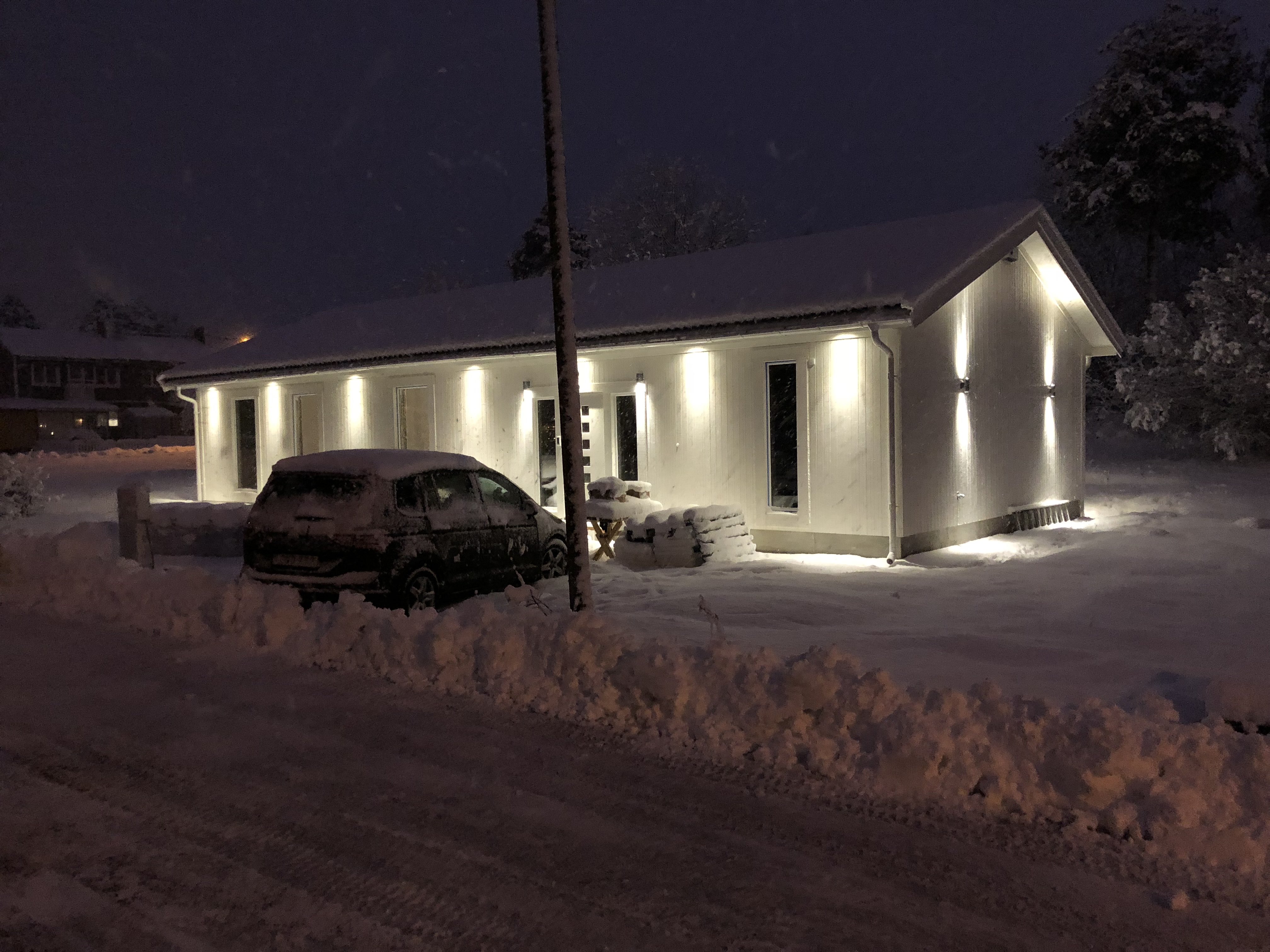

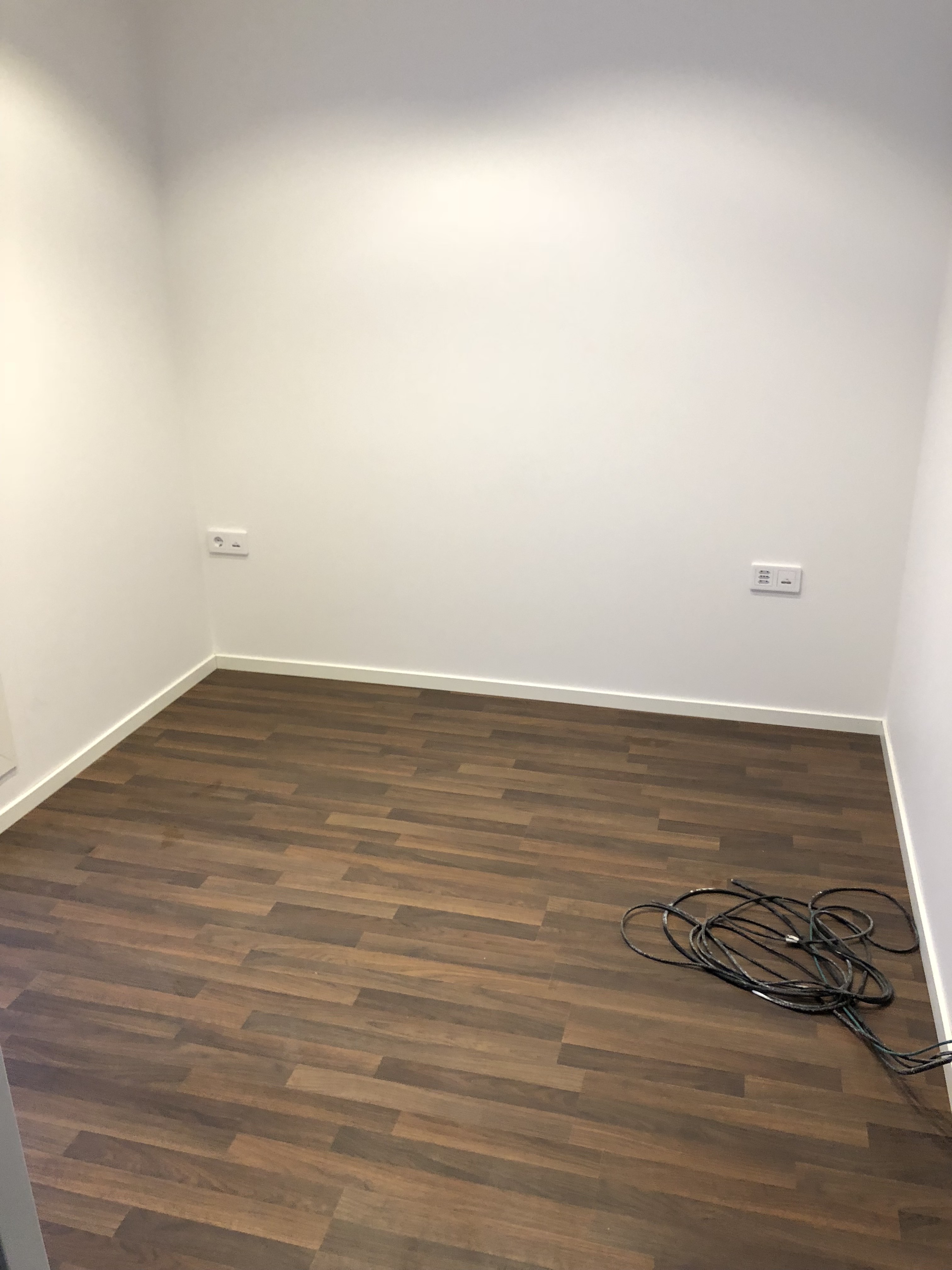

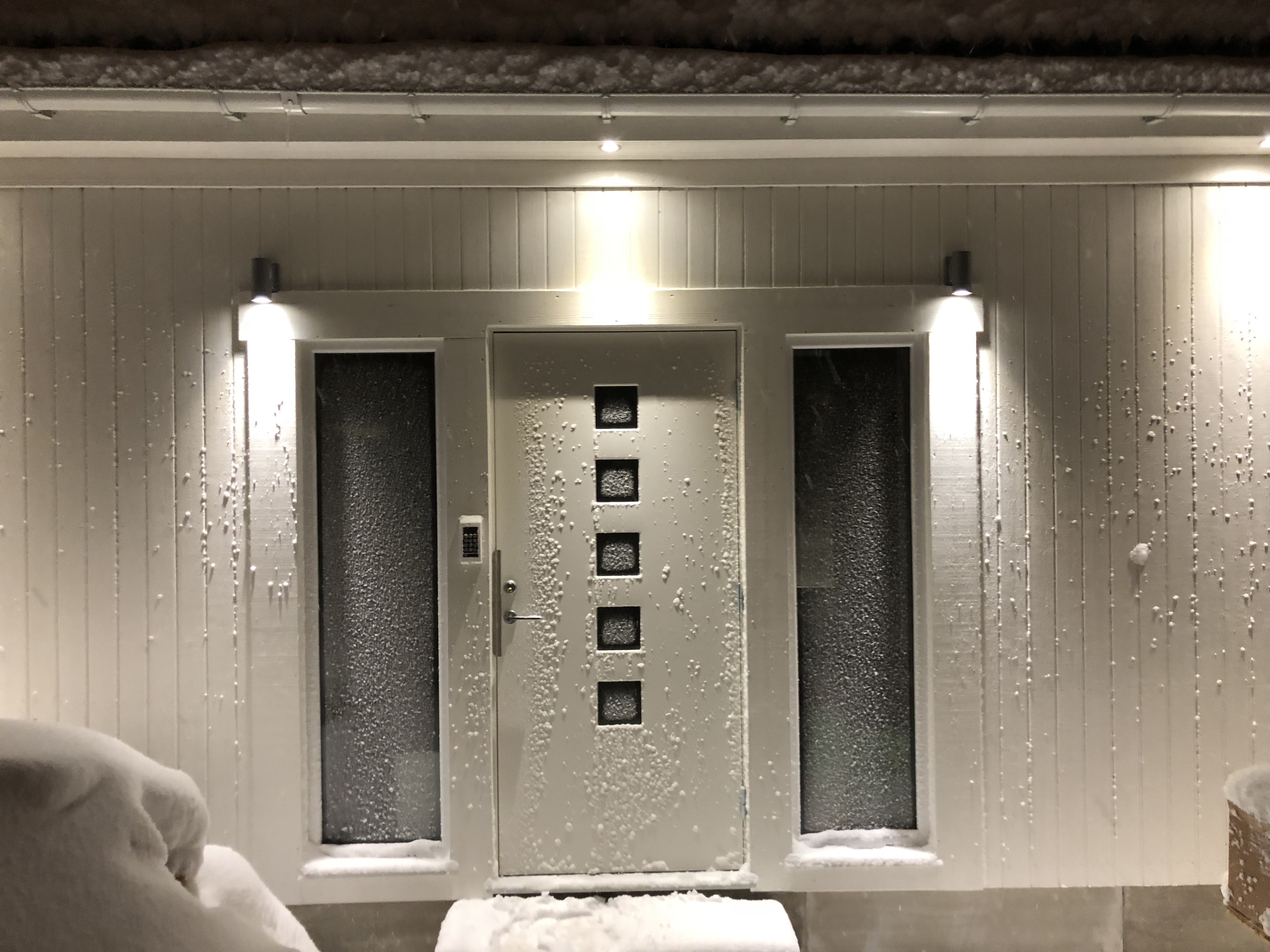

troeds Postat 28 mars 2018 Trådstartare Postat 28 mars 2018 Tänkte vi kunde lägga upp lite från övriga huset också! Framsida från några veckor tillbaka. Med en härlig vintertouch dessutom! Vilorum med möjligheter för inspelning ifall sångtagningen kräver en liggande ställning. Alternativt använda den ekovänliga kontorsdelen som för rumsmickar? Möjligheterna är många.. Kök nästan klart! Vy från kök mot trädgården där vi planerar en trevlig altan för grillfesten! Notera förberedelser för en av Sonos-högtalarna ovanför dörren!

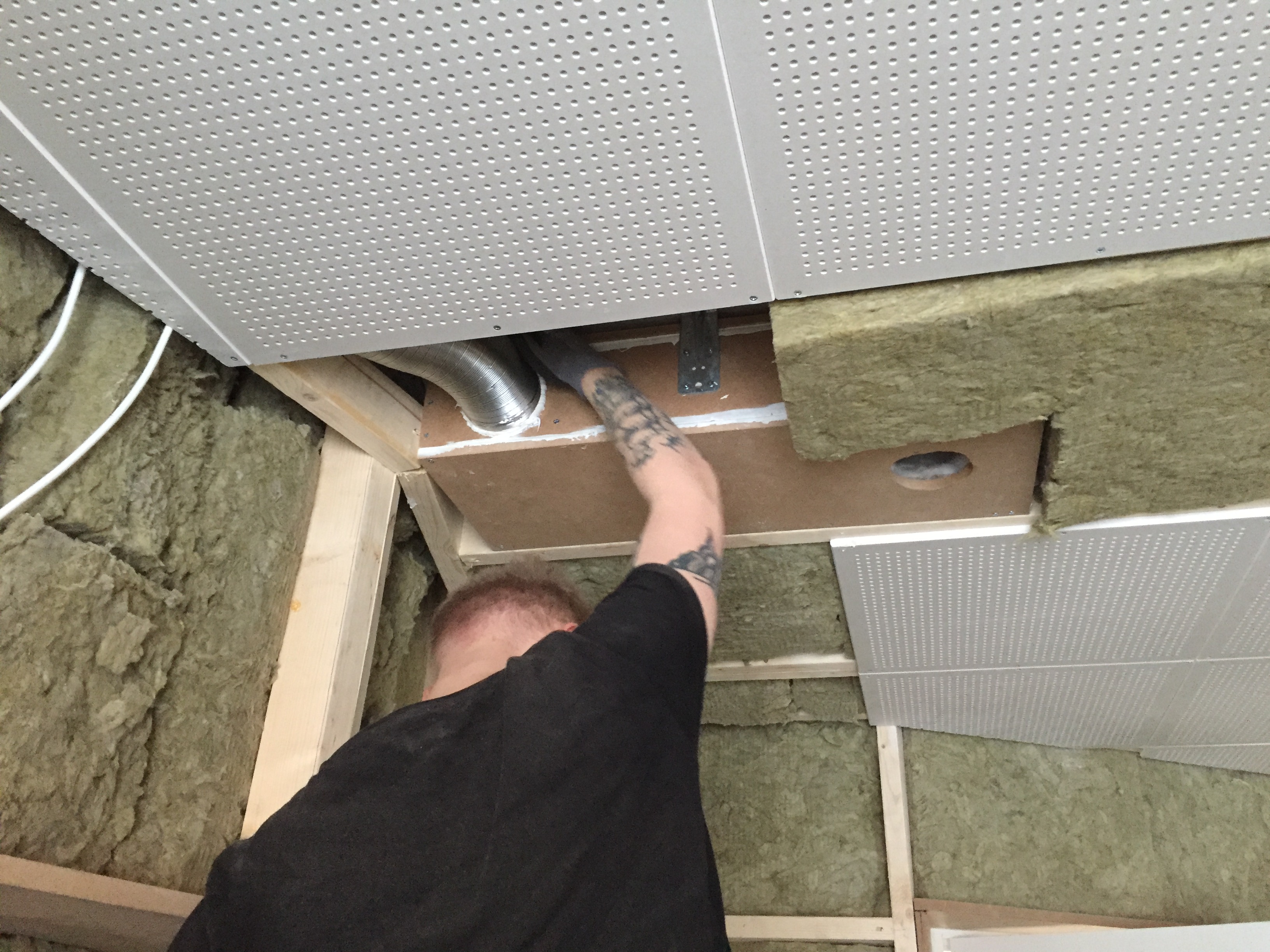

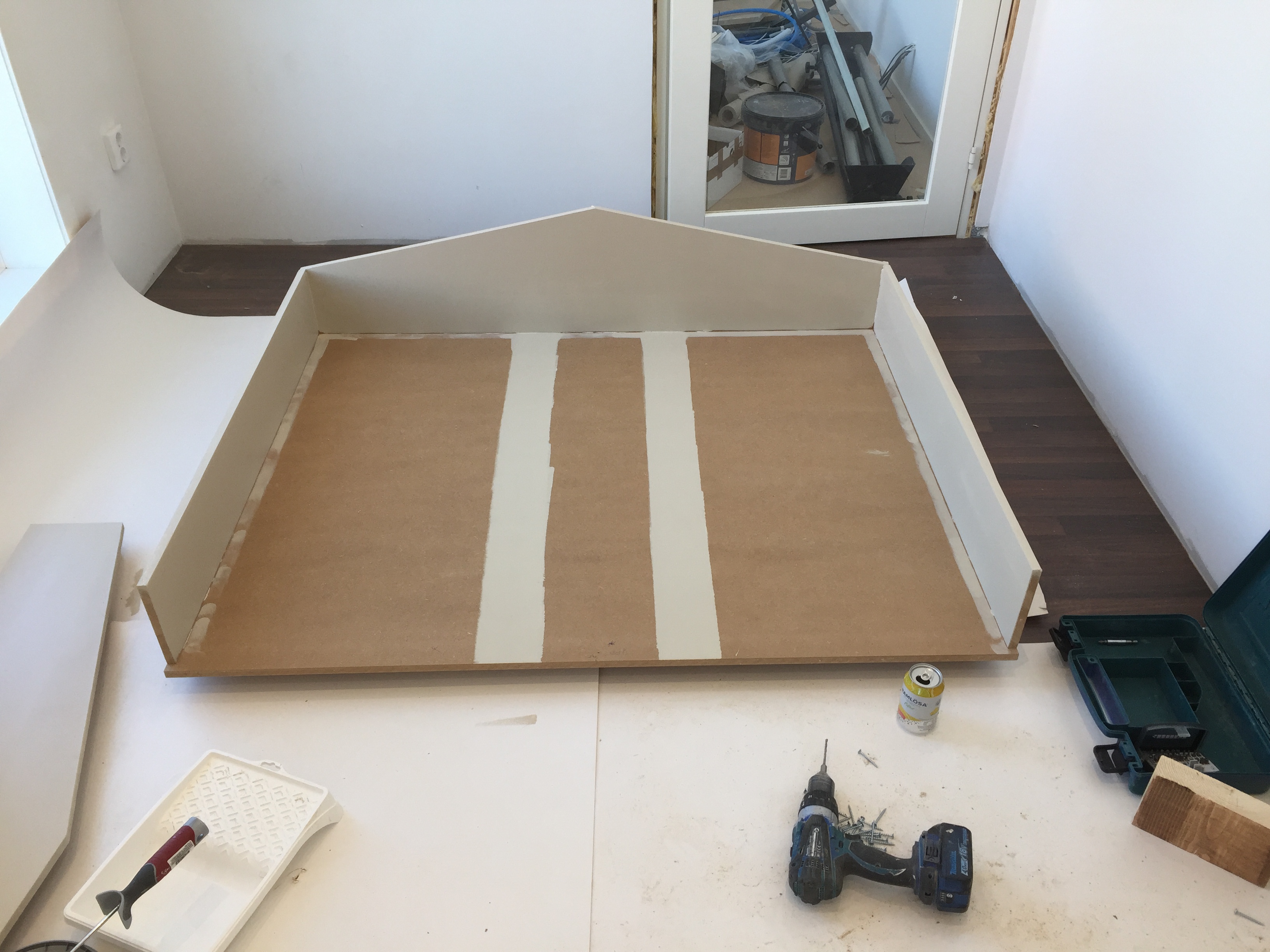

troeds Postat 14 april 2018 Trådstartare Postat 14 april 2018 Liten update! Akustiktak i perforerad gips baktill i kontrollrum. En enklare ljuddämpare för frånluften. Blev riktigt cleant! Ska bara spacklas och målas. Började även på vår diffusor som ska tryckas in längst bak i kontrollrum. Målas för att matcha resten av väggarna och tyg-slate-panelerna. Förhoppningsvis smälter den in och ser platsbyggd ut. Vi valde att klyva 195-reglar i respektive mått för diffusorklossarna. Sjukt mycket slit och repetitivt arbete, men jag tror det var den enklaste och billigaste vägen för oss eftersom vi inte skulle ha skiljeväggar mellan klossarna. Med lite slippapper och bets så fick vi till en lite "ekig" ton på virket och vi blev riktigt nöjda!

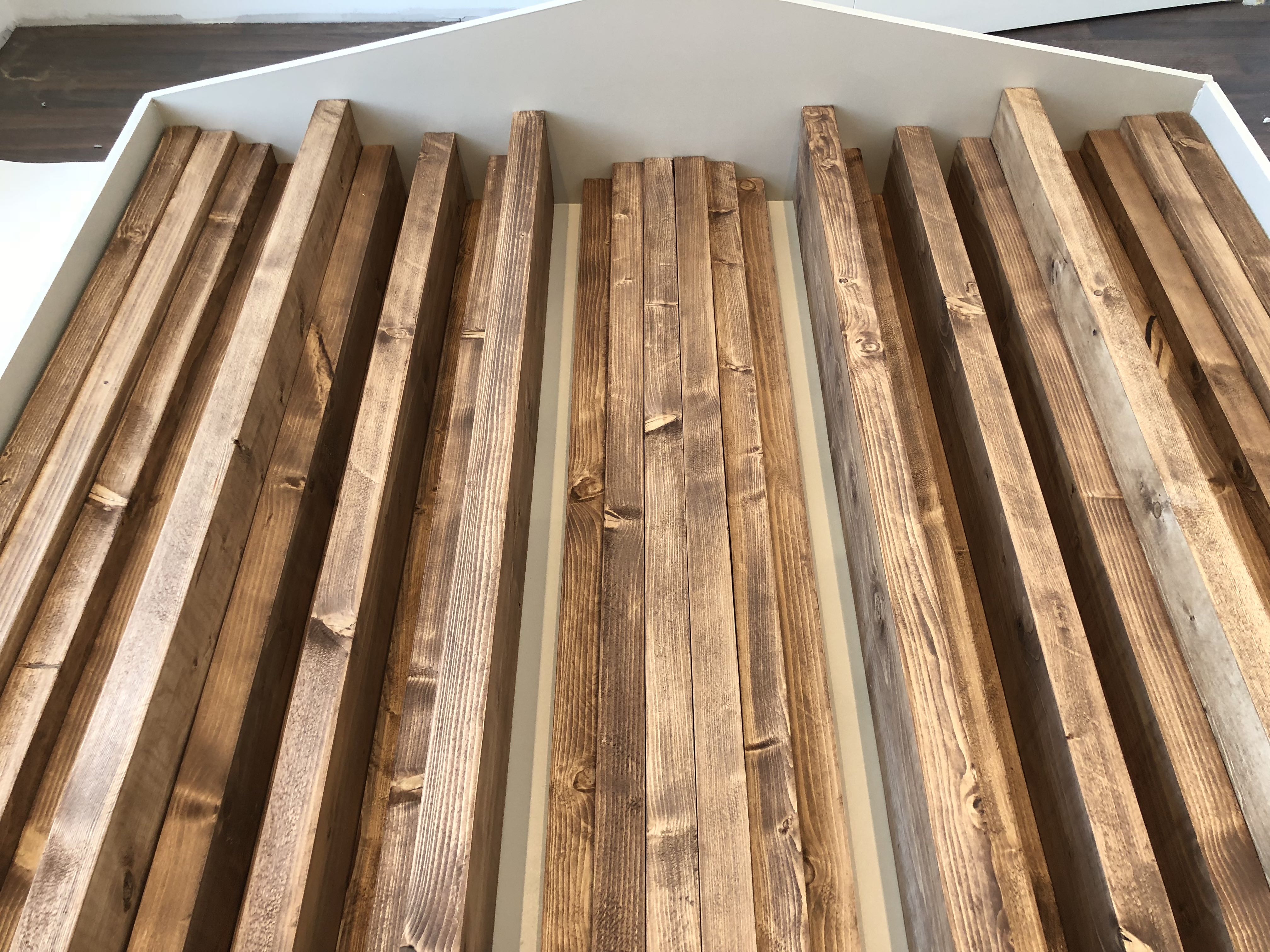

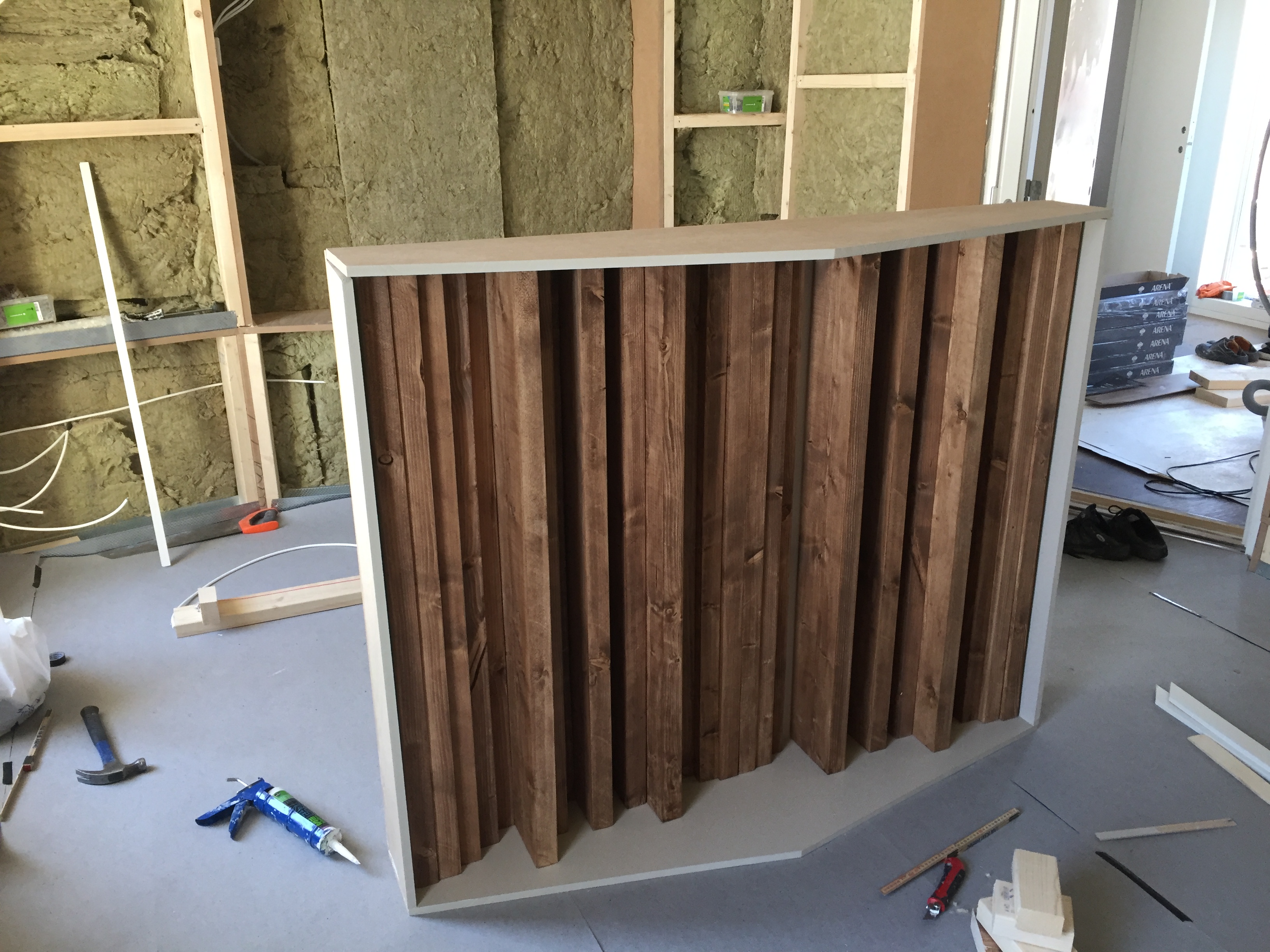

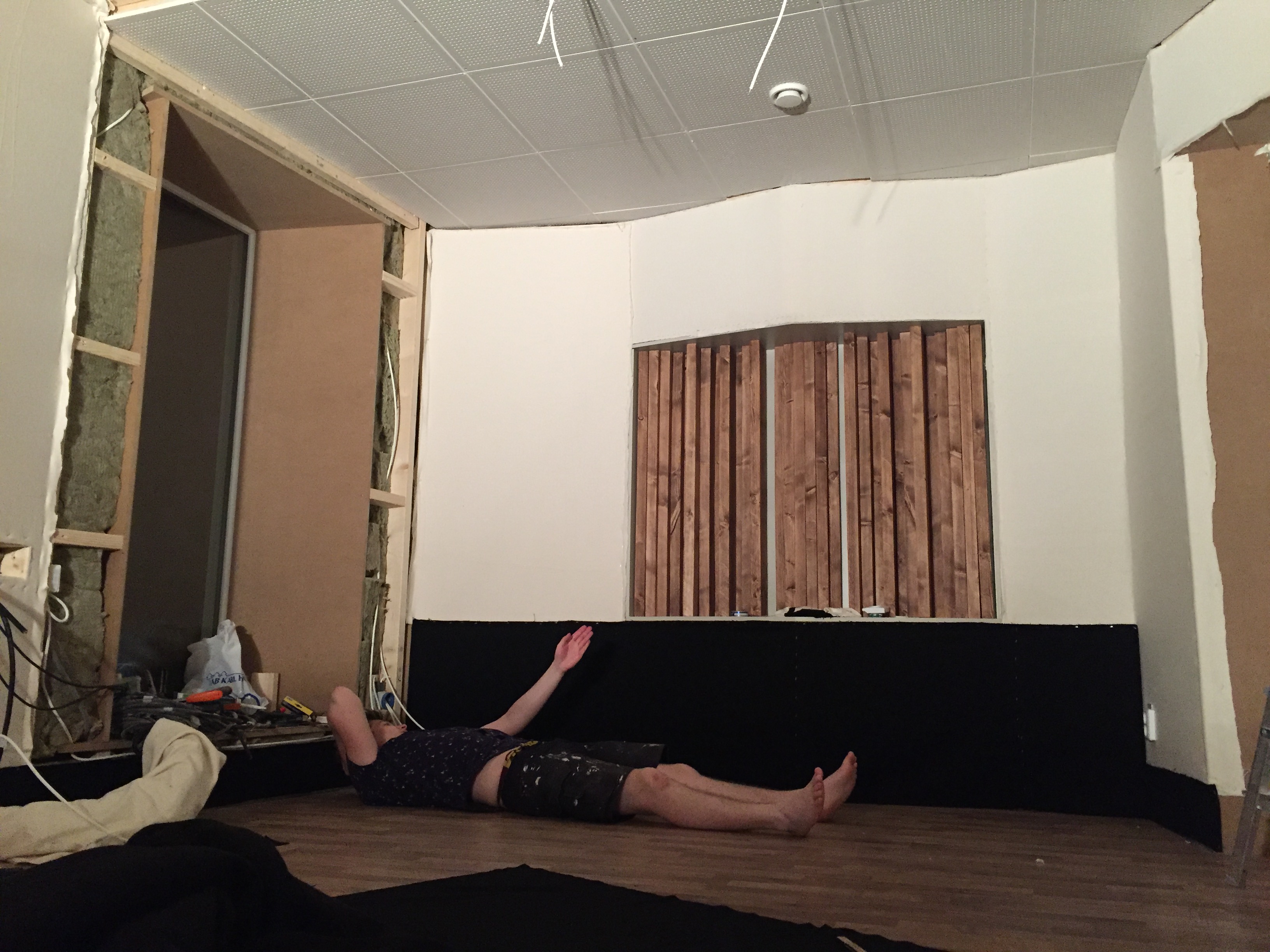

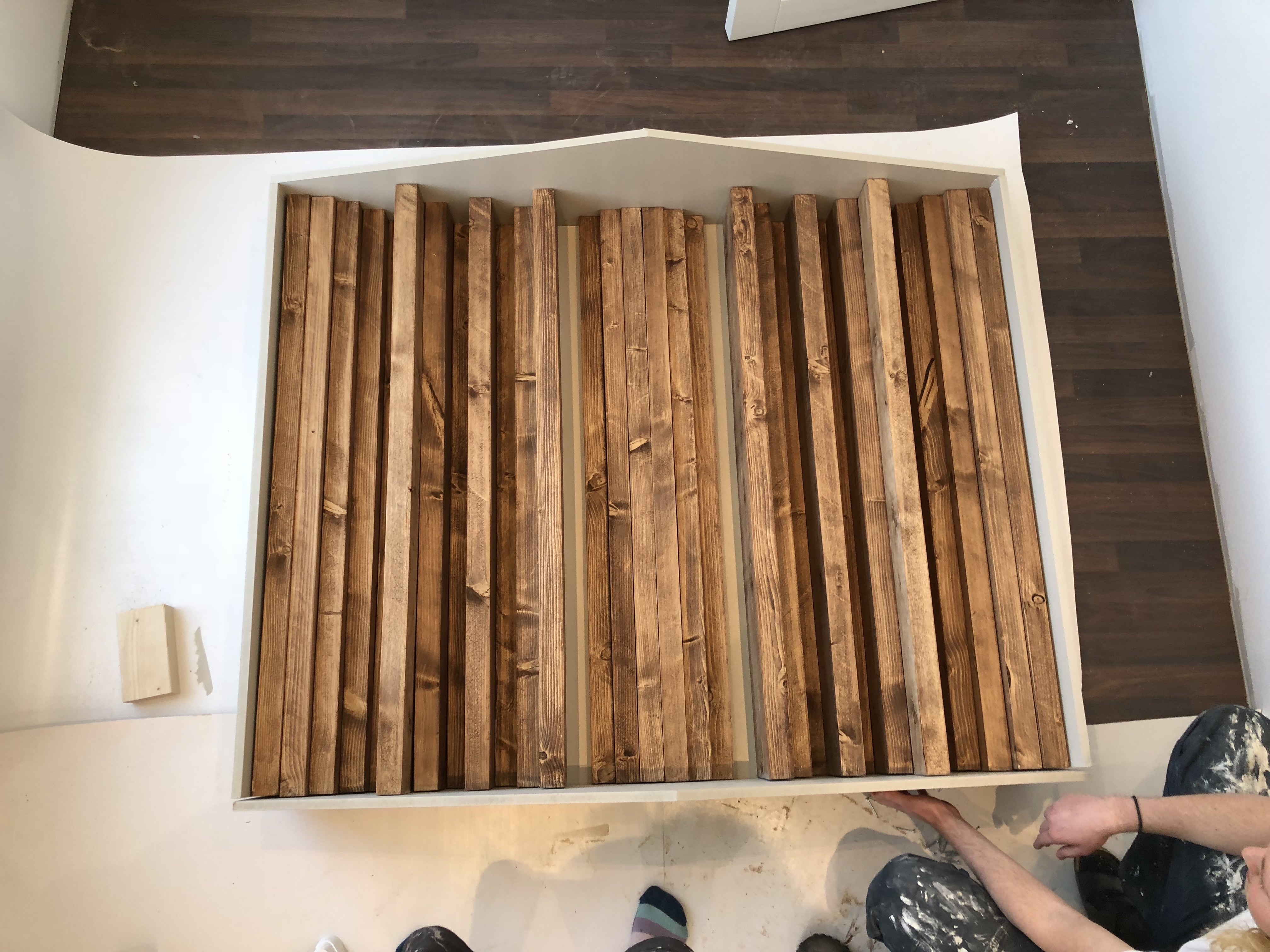

troeds Postat 14 april 2018 Trådstartare Postat 14 april 2018 Såhär blev resultatet! Återstår att se om vi gör något åt mellanrummet utan klossar. Ser lite skumt ut. Vad tycker forumet? 🙂 Här i bakgrunden skymtar man öppningen i vilken diffusorn trycks in. Vill också påpeka hur djävulskt tung denna pjäs till diffusor är. Var på gränsen att man kunde tippa upp den helt själv. Men så ligger det ju också sex-sju 195-reglar i den...

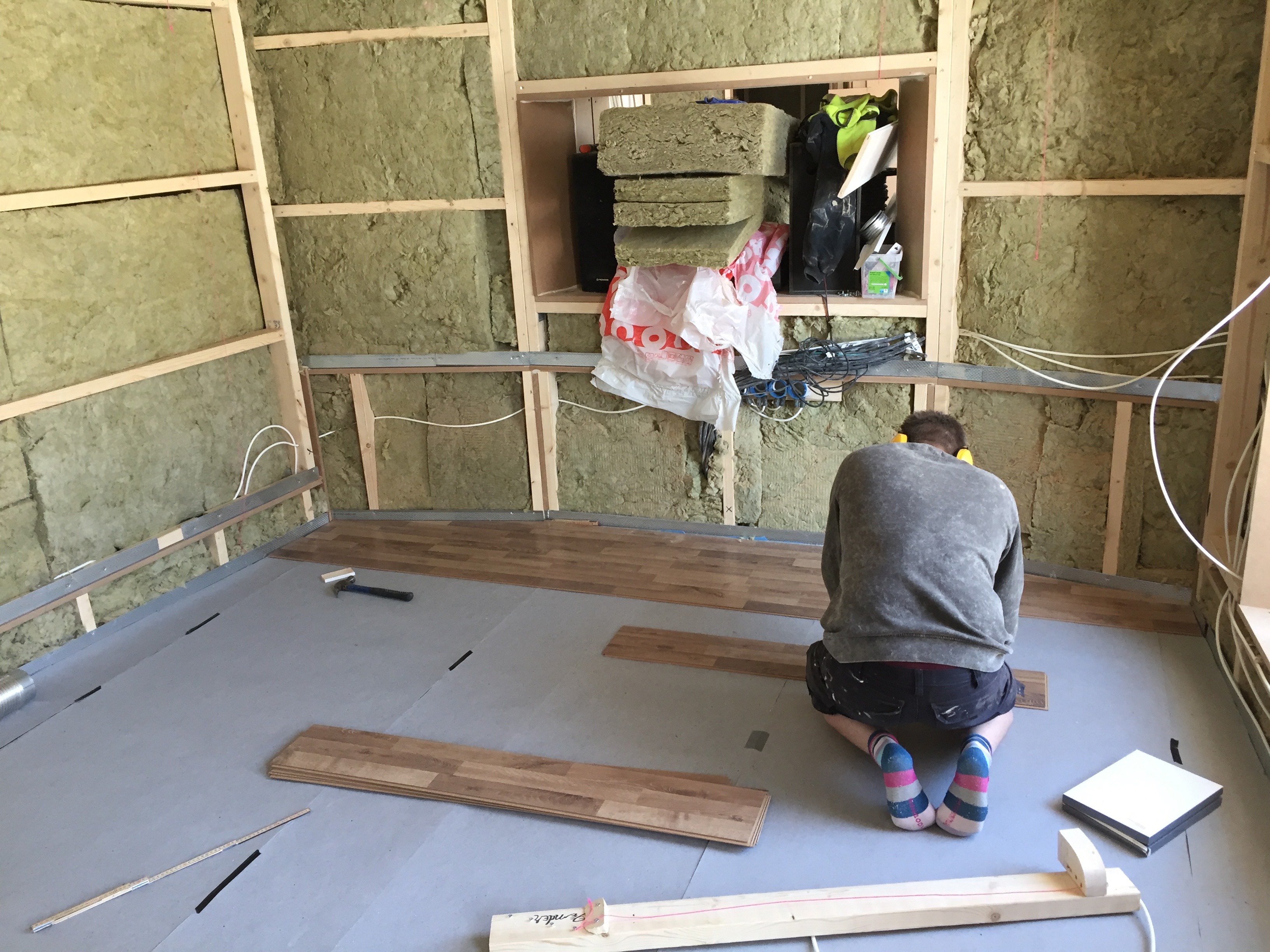

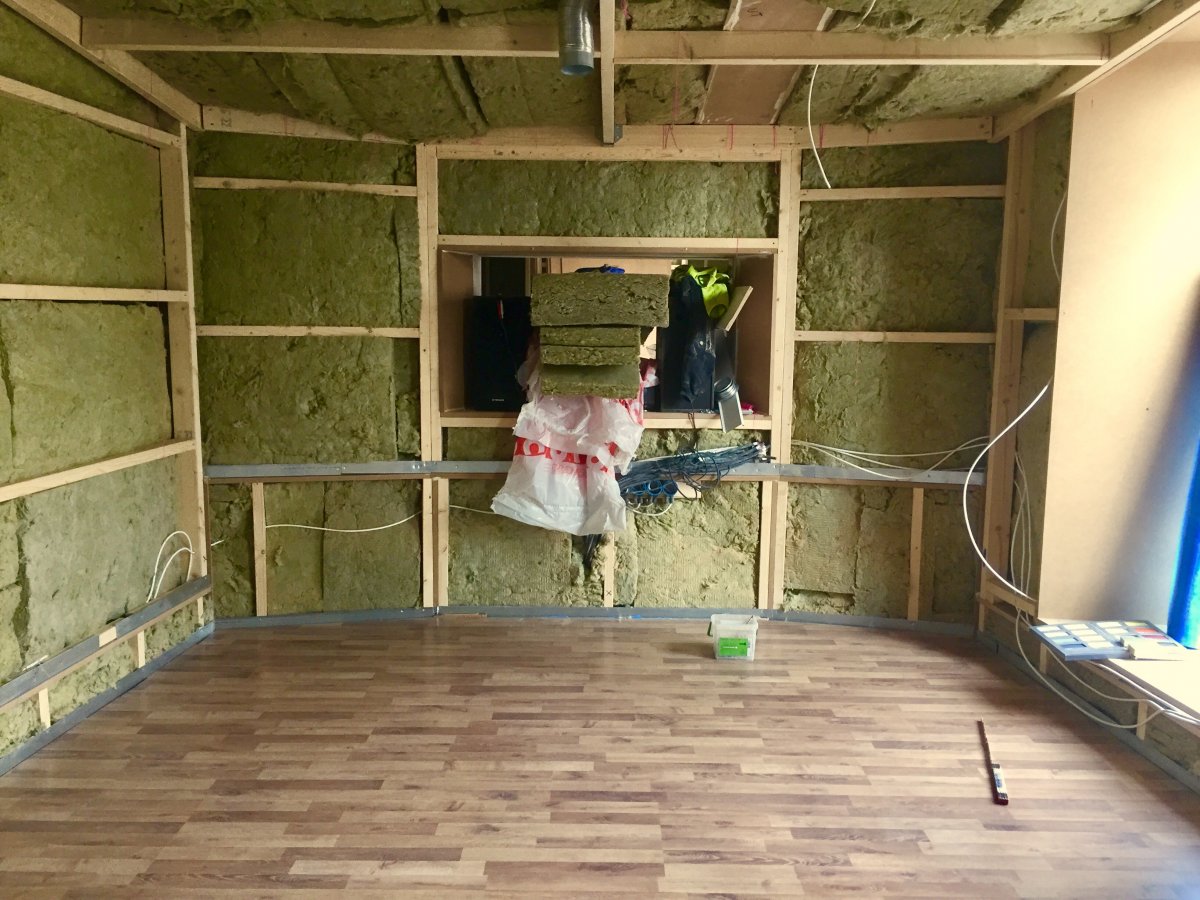

troeds Postat 14 april 2018 Trådstartare Postat 14 april 2018 Golvläggning på g! Körde med ett 3-stavs "ek-laminat". Som också hade en viss glans vilket var en trevlig överraskning. Uppdaterar när golvet är lagt!
troeds Postat 22 april 2018 Trådstartare Postat 22 april 2018 Update! Monterat in diffusorn. Det var på millimetern att den gick in, men nu sitter den där den ska. Golvet färdiglagt. Väldigt nöjda med looken.

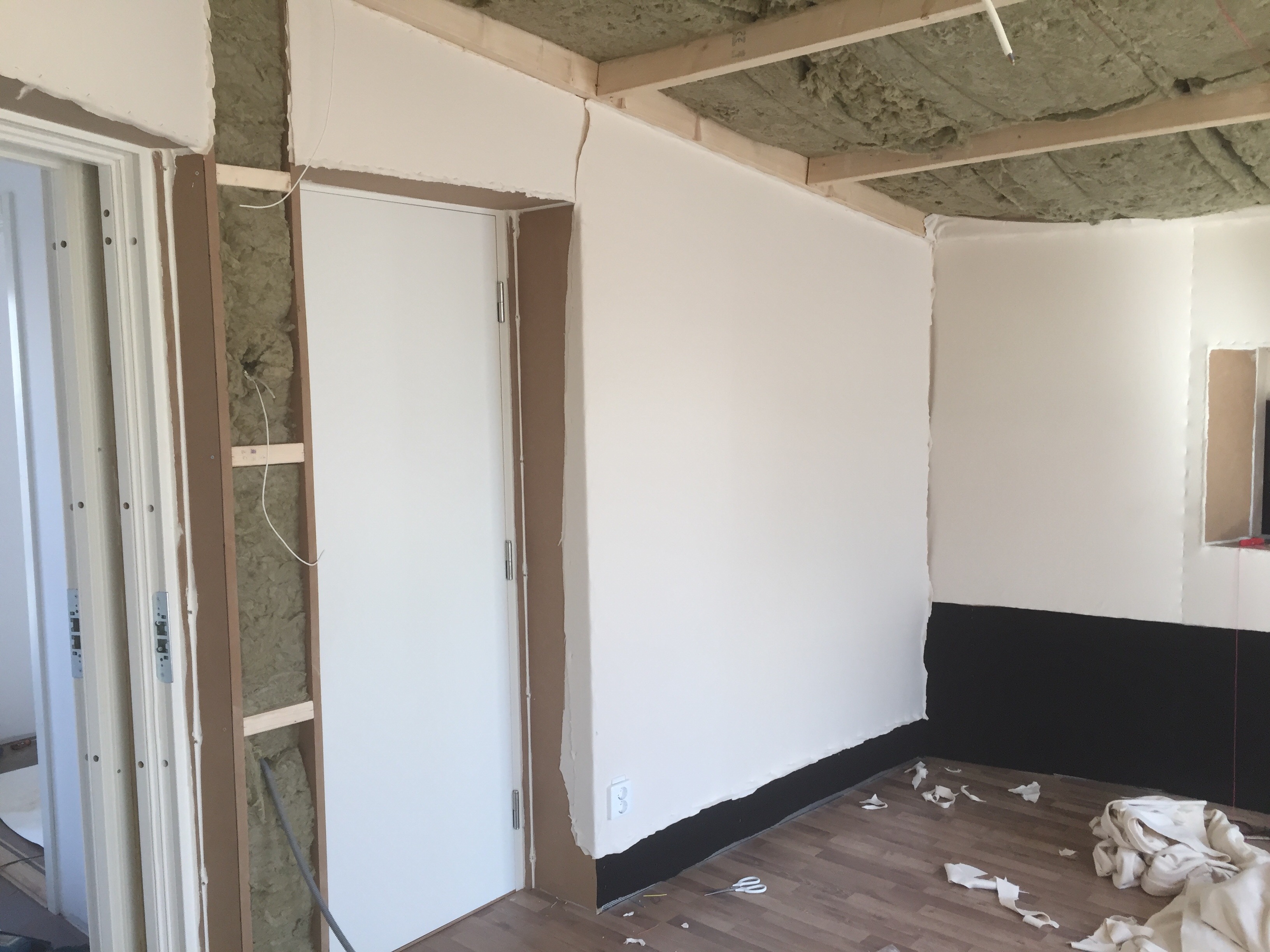

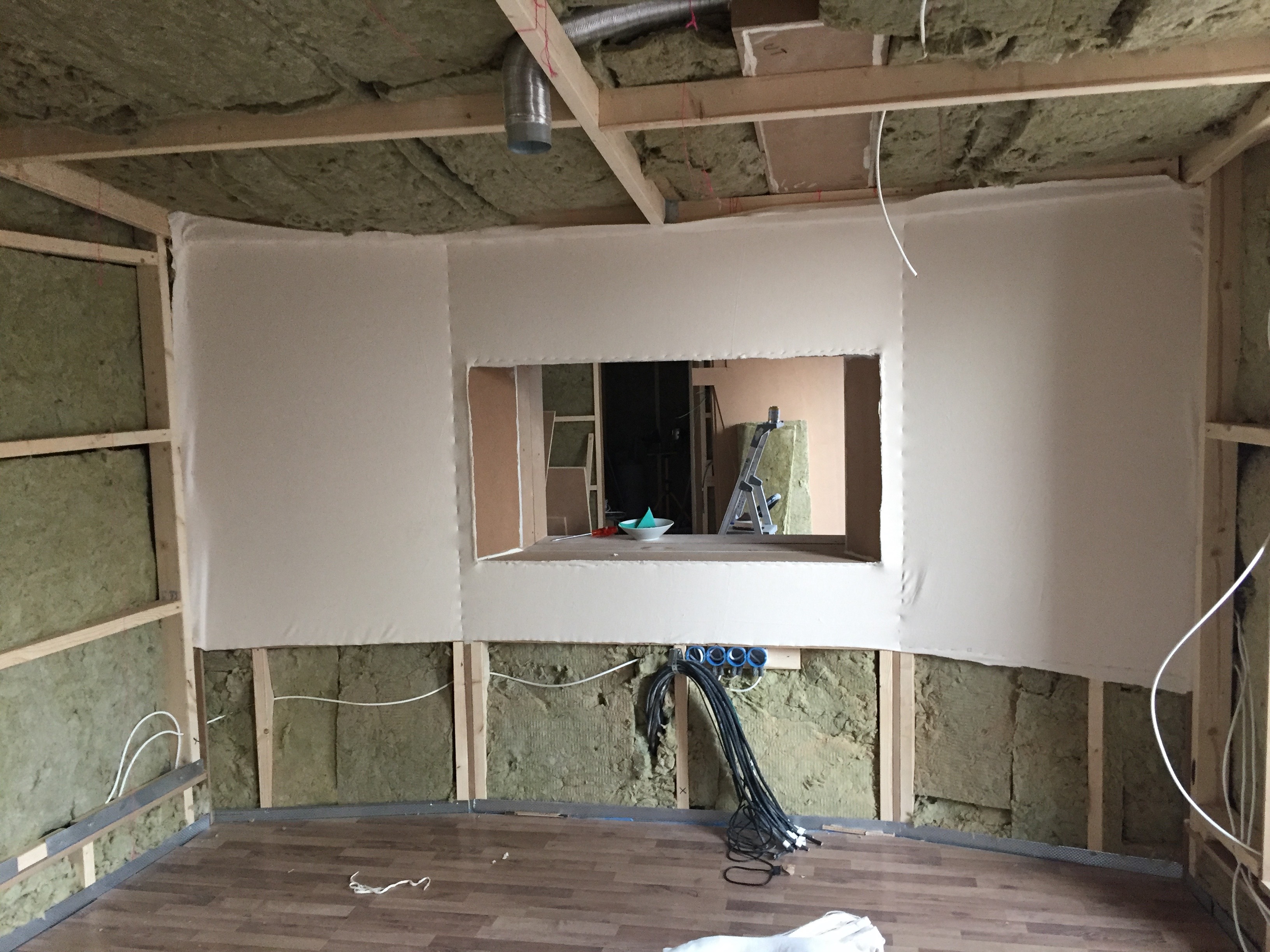

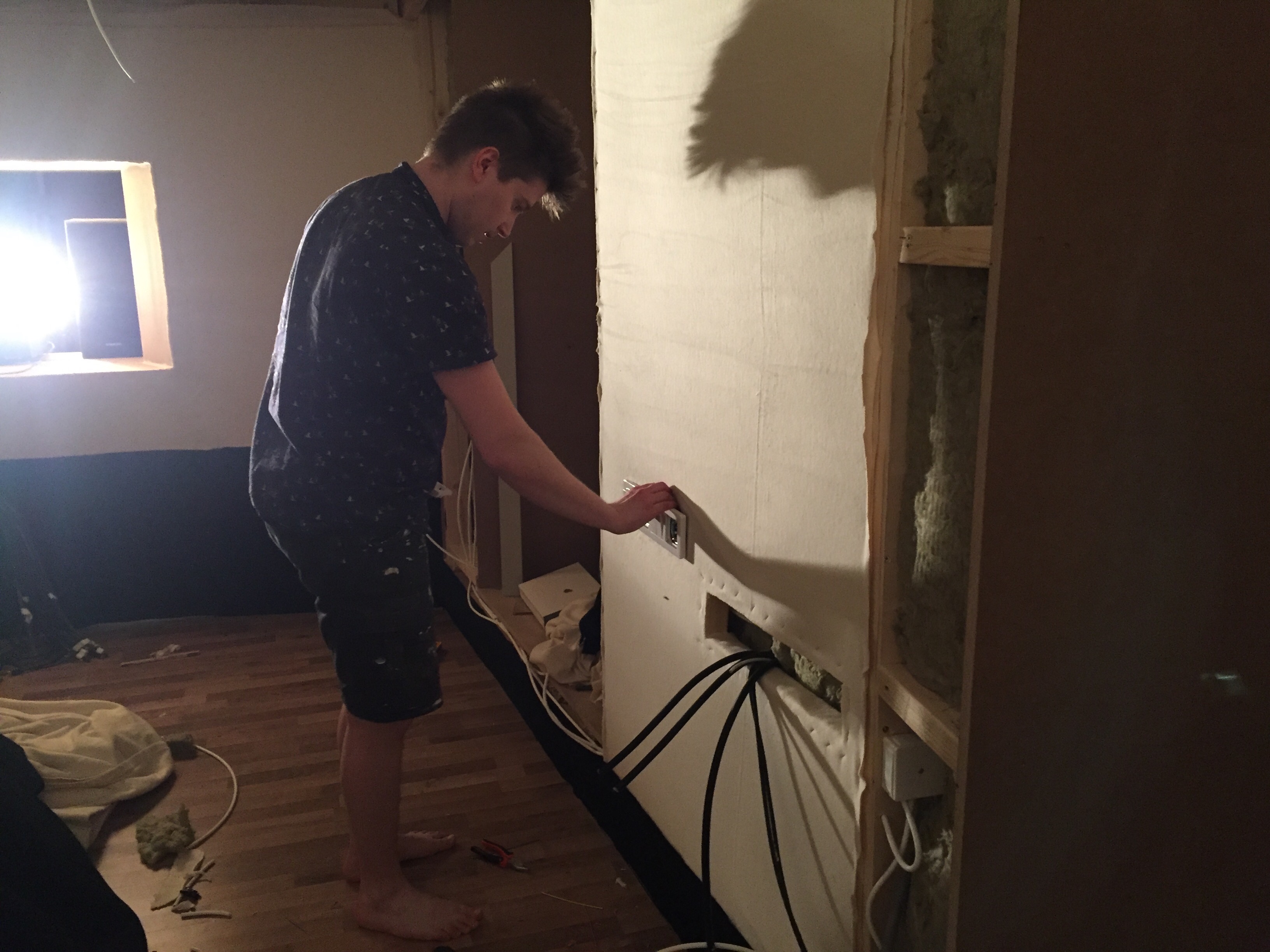

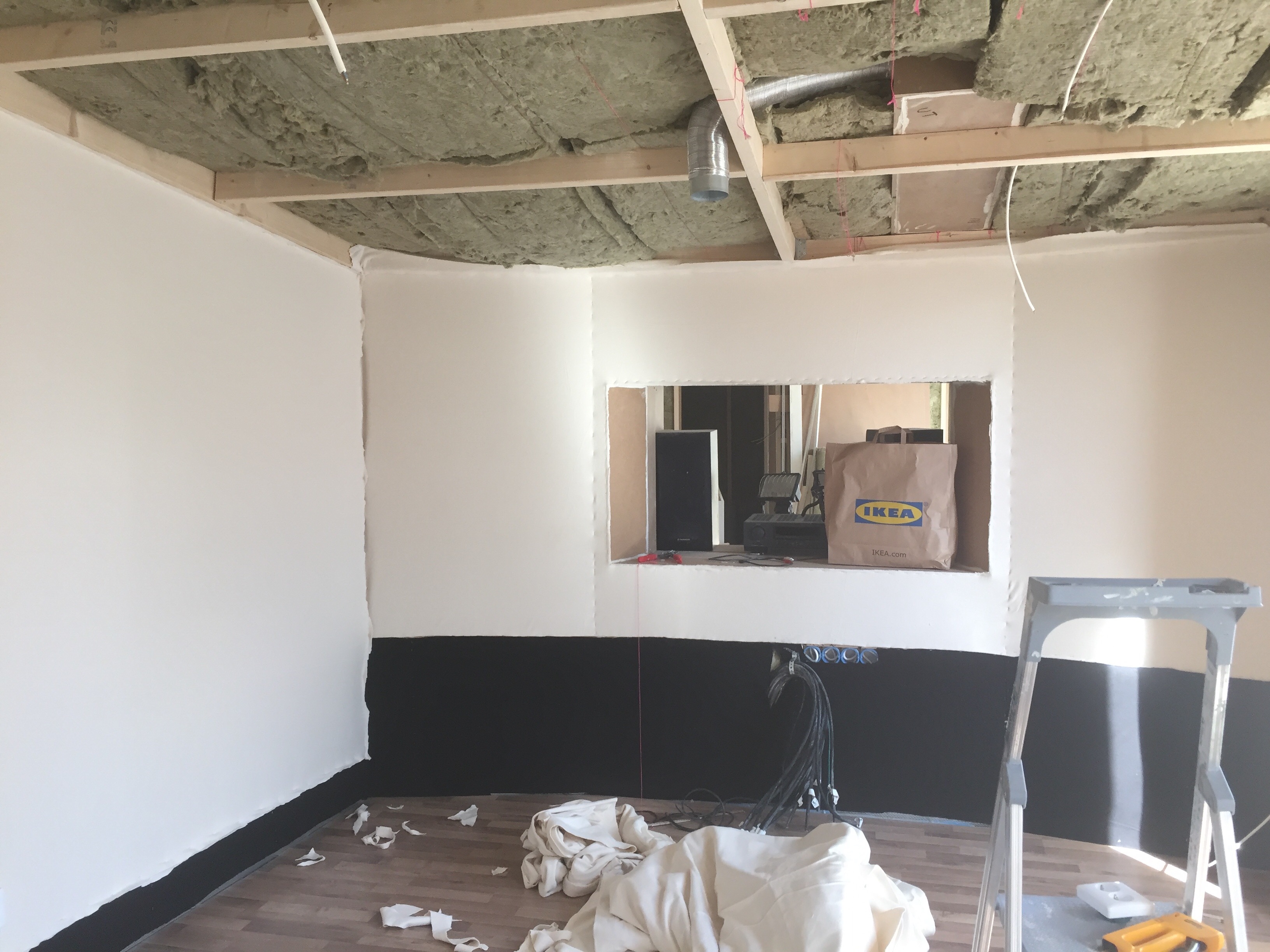

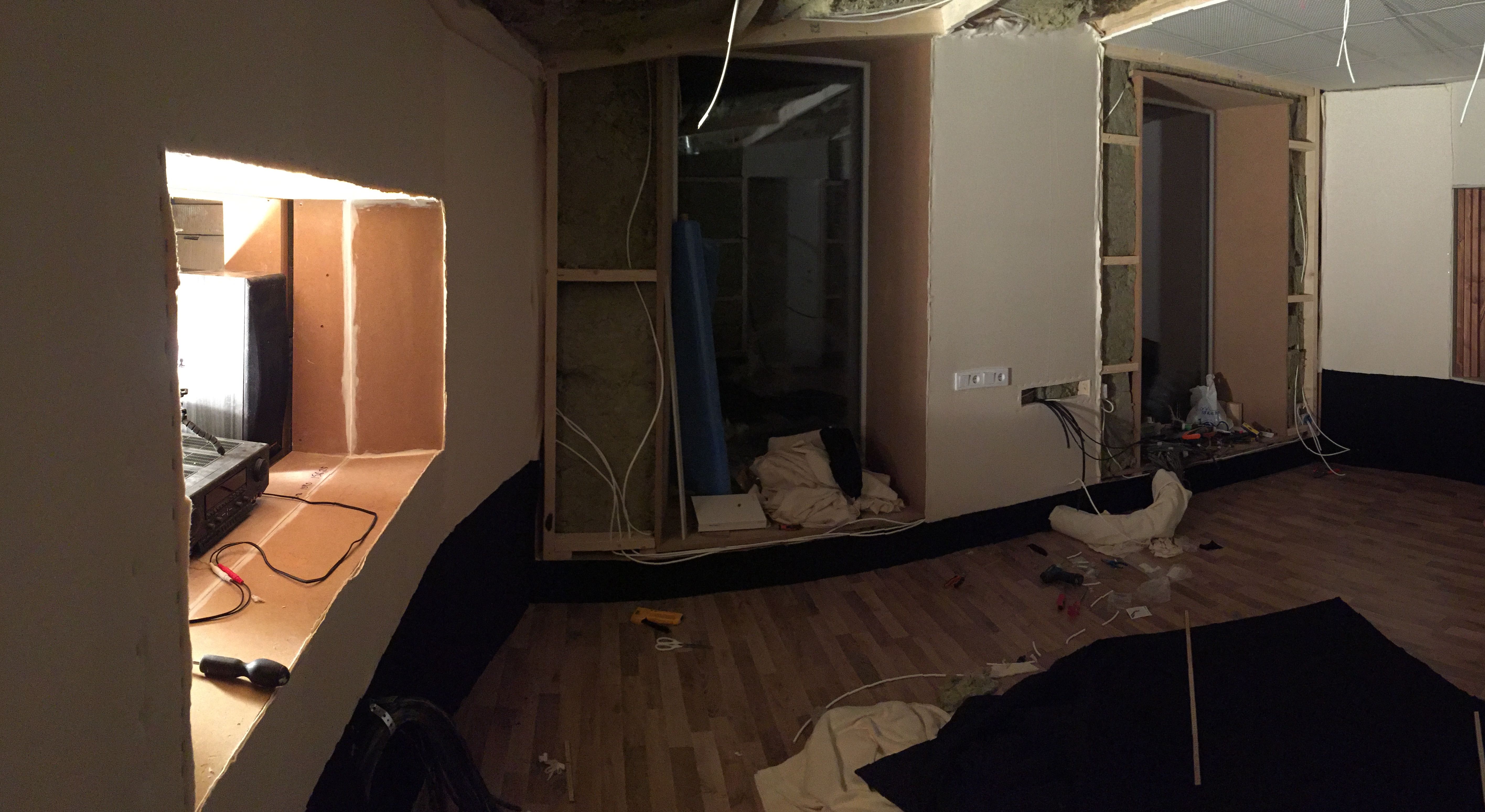

troeds Postat 22 april 2018 Trådstartare Postat 22 april 2018 Nästa steg var att börja sätta upp textil. Vi kör med scenmolton som har en bra densitet och absorbtionsegenskaper. Väldigt enkel att jobba med också eftersom den är något elastisk. Blir inga fula mönster i väven heller. När vi satte upp den naturvita fick vi köra två lager, annars lyste reglarna igenom. Kommer strykas med ångstrykjärn för att få den så slät som möjligt. Den svarta kommer täckas med helmholtz-panel. En hel del pill med att ha infällda eldosor i tyget. Men det blir skitsnyggt, så det är ändå värt det extra jobbet!
ostfisk Postat 23 april 2018 Postat 23 april 2018 Wow vilket bygge! Häftigt att bygga från grunden! Bygger ni allt själv eller har ni hjälp av snickare?
troeds Postat 23 april 2018 Trådstartare Postat 23 april 2018 9 minuter sedan, ostfisk säger: Wow vilket bygge! Häftigt att bygga från grunden! Bygger ni allt själv eller har ni hjälp av snickare? Vi bygger själva, dels för budgetens skull men också för att se till att det blir exakt som vi vill. Ska man ha snickare som verkligen kan just studiobyggnation så blir det säkert ännu dyrare. Vi är inga snickare, men har lite erfarenhet av snickeri och husbygge inom teamet. Men det har ju gått bra hittills! Sen finns ju allt man behöver veta på google hehe.
ostfisk Postat 24 april 2018 Postat 24 april 2018 Ändå ett sjukt projekt att ta sig an. Respekt! Hur länge har ni hållt på?
troeds Postat 24 april 2018 Trådstartare Postat 24 april 2018 54 minuter sedan, ostfisk säger: Ändå ett sjukt projekt att ta sig an. Respekt! Hur länge har ni hållt på? Ja, det lät ju lite orimligt när vi först började bolla idén om studio. Men vi har byggt sedan mars-april 2017 och planerar att bli klara nu i sommar nån gång. Så det tar sin tid! 7 minuter sedan, Simonofficial91 säger: Fyfan så vackert ❤❤❤??? Tack, kul att du diggar!!

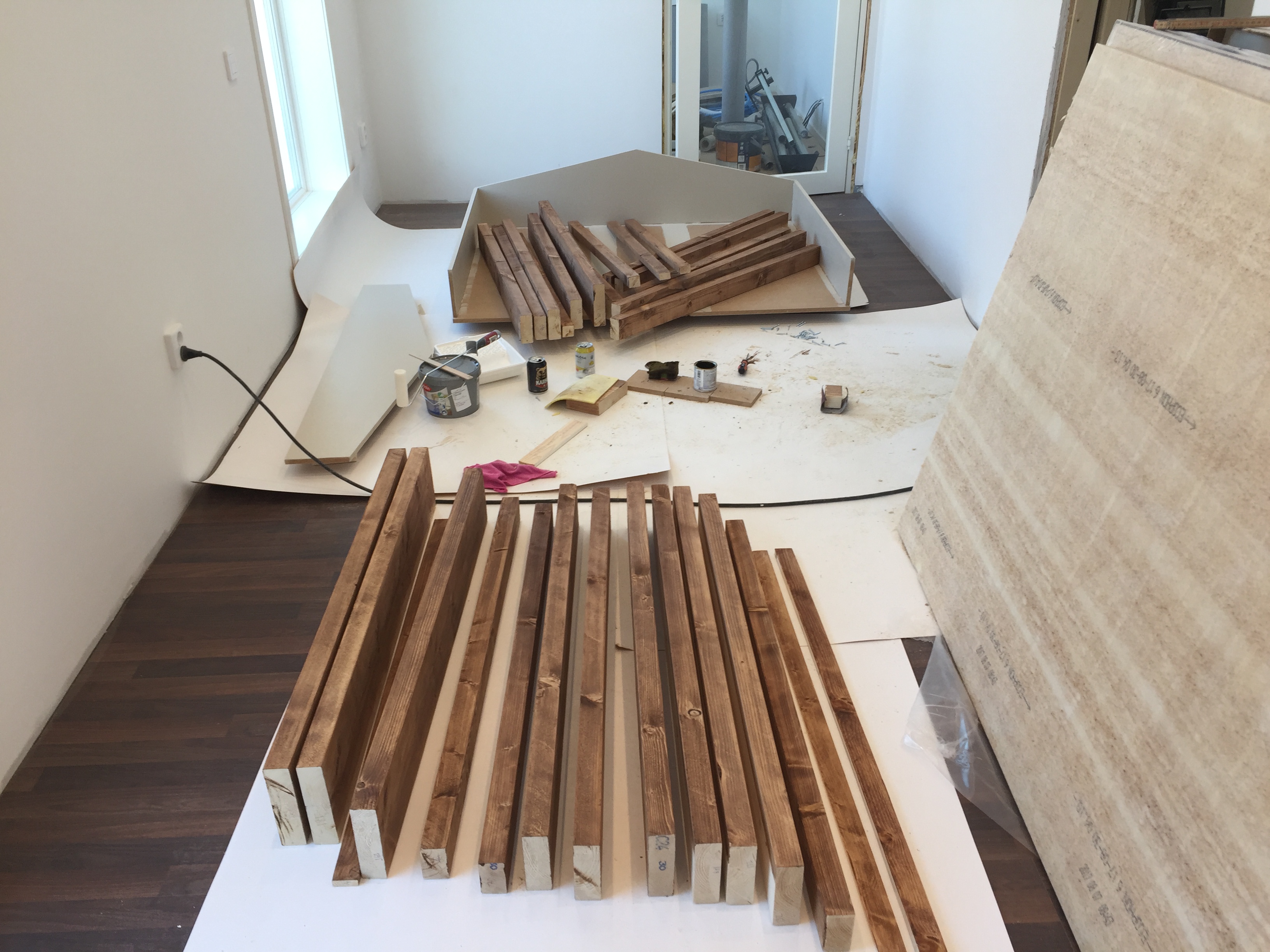

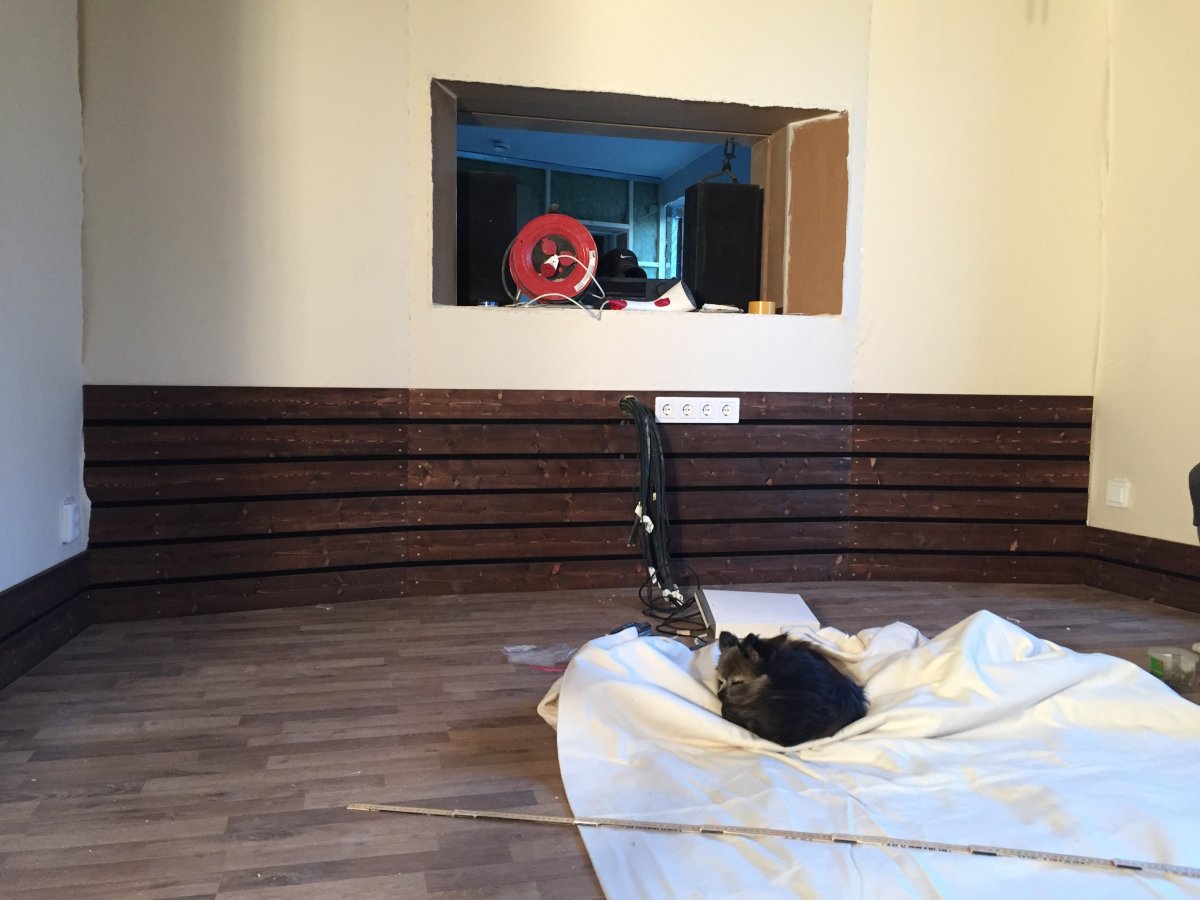

troeds Postat 27 april 2018 Trådstartare Postat 27 april 2018 Update! Idag har vi fixat med helmholtz-panelen. Planhyvlad och betsad furu. Färgen åstadkom vi genom att blanda "mörk ek" med "mahogny" 50/50. Blev precis rätt färg för våra önskemål, mörkt träfärgat med en röd ton. Kul att se rummet ta form!

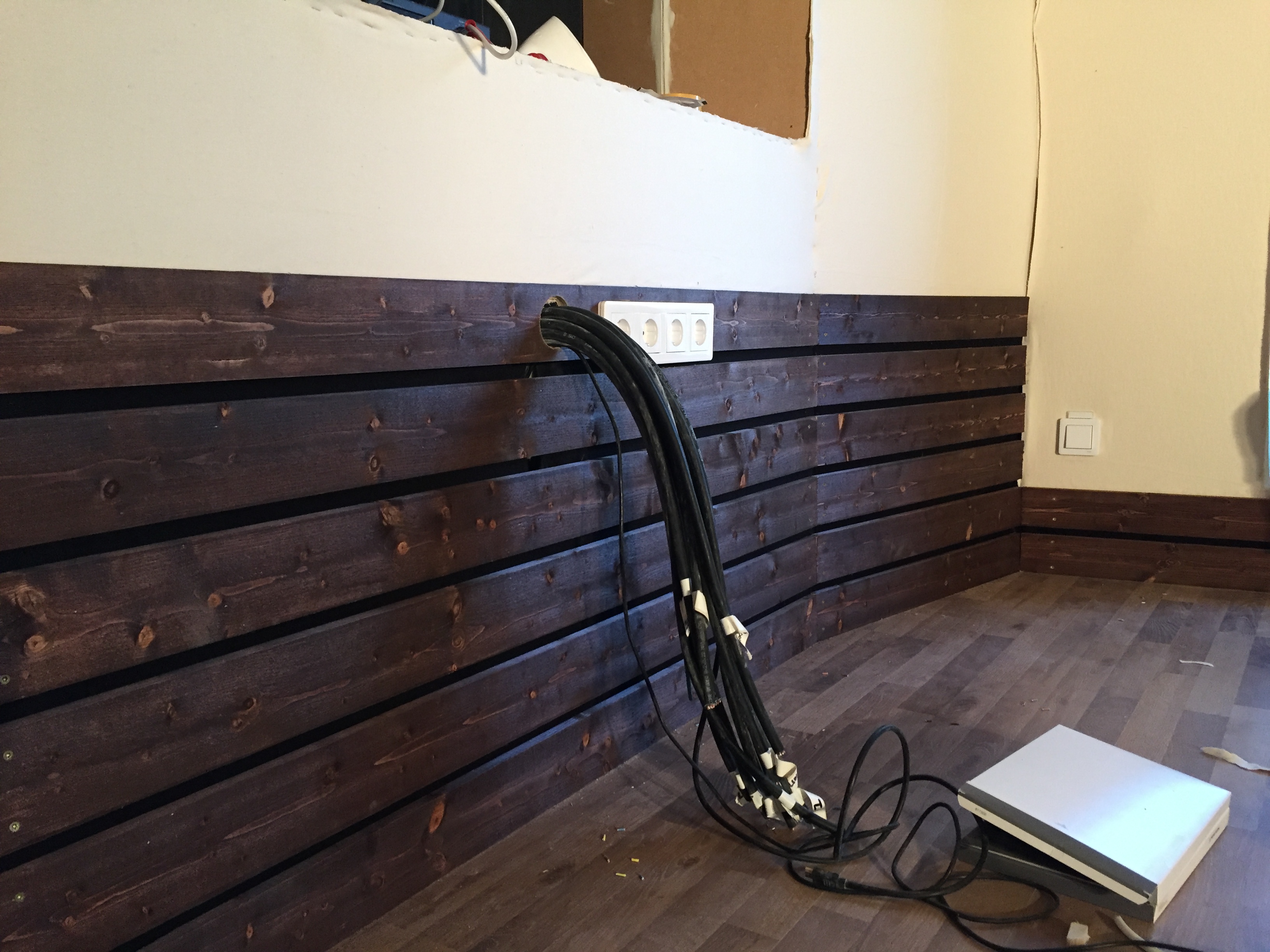

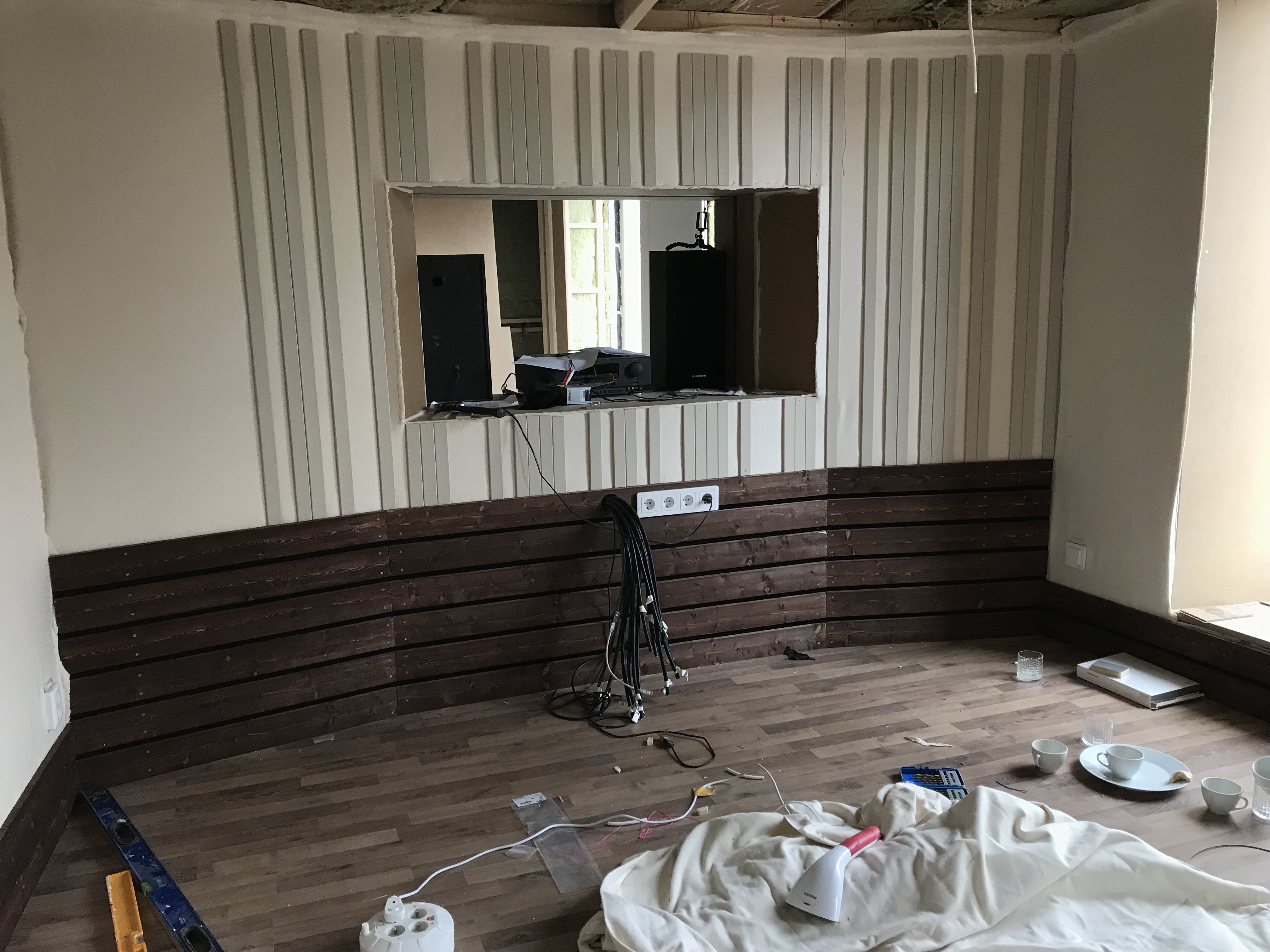

troeds Postat 28 april 2018 Trådstartare Postat 28 april 2018 Miniupdate! Målat lite lister och spikat upp dem efter den binära serie vi fått av akustikern. Bara några hundra lister till... 1
Papa Troed Postat 28 april 2018 Postat 28 april 2018 Papa Troed är nu också en följare på forumet..Perfekt att kunna va med o kika på byggets gång. Det här blir så bra? / Anders

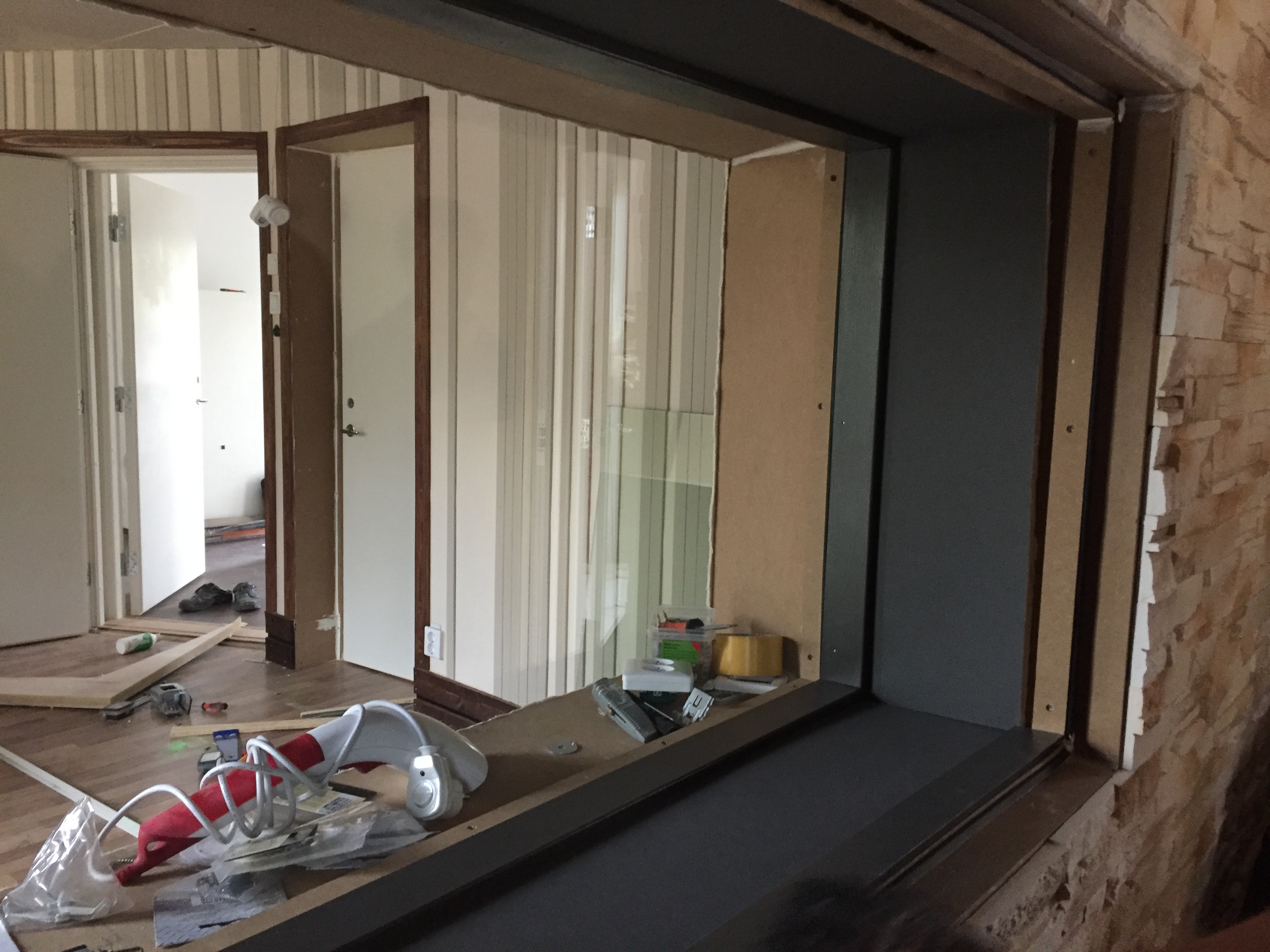

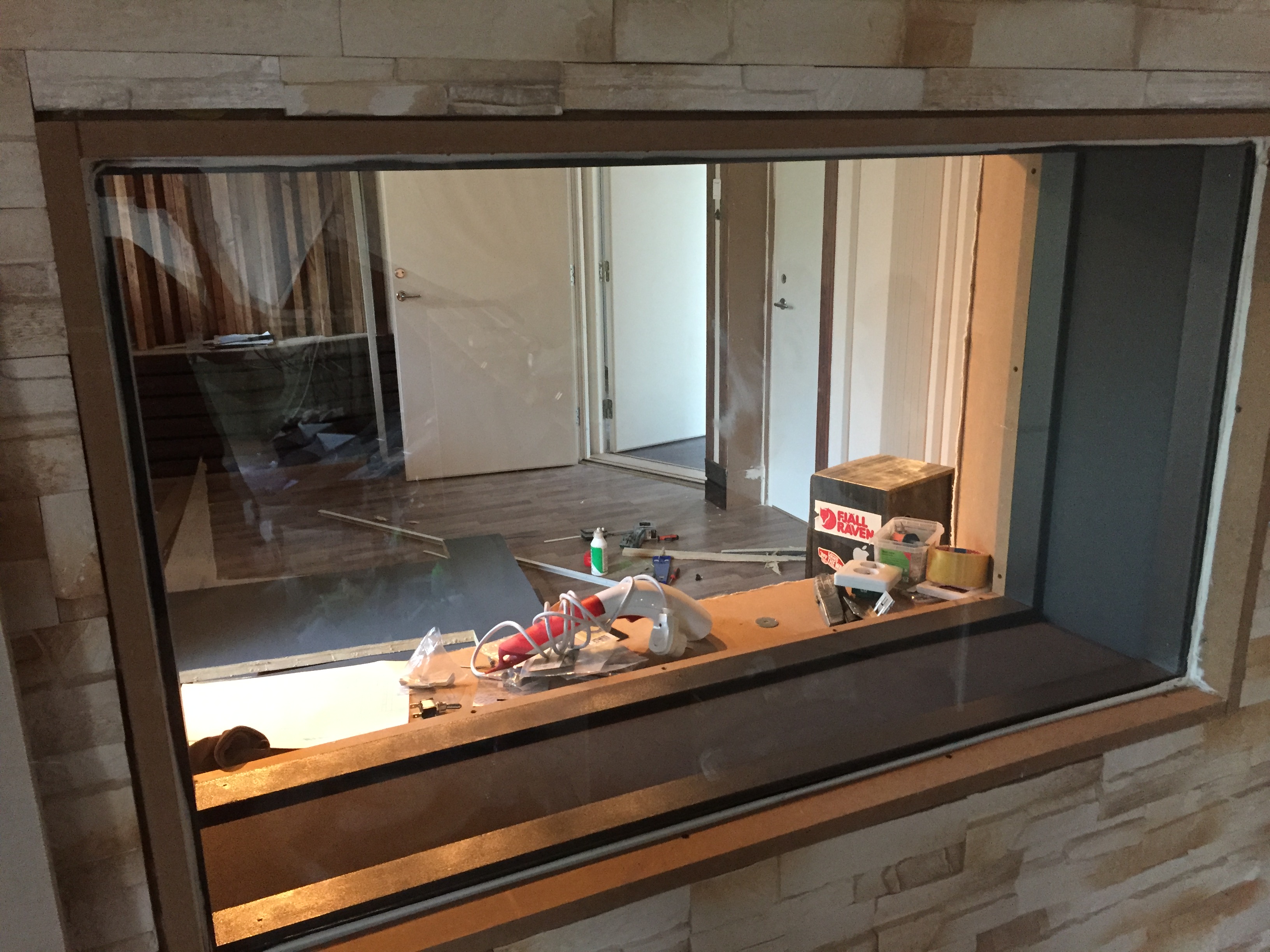

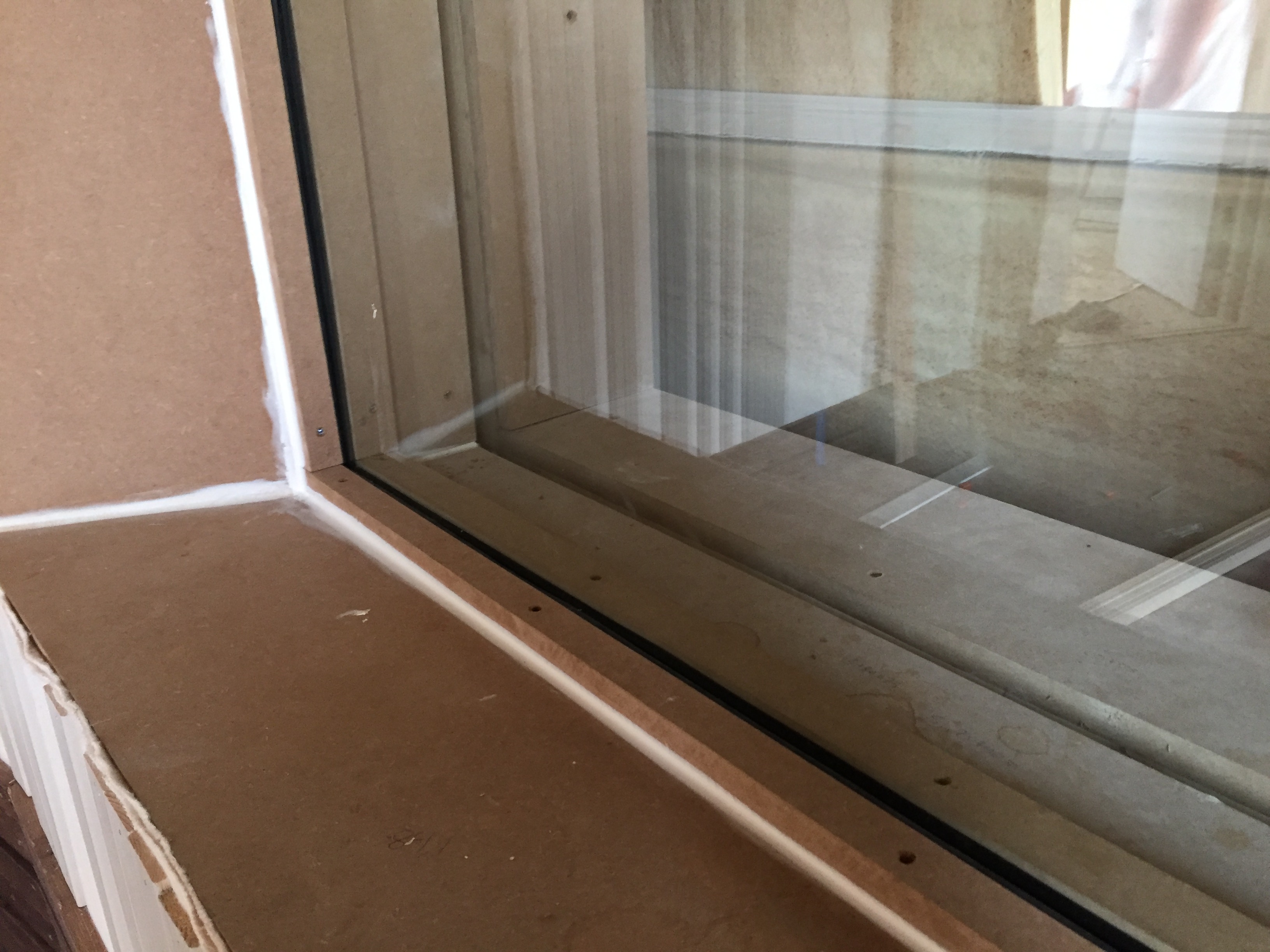

troeds Postat 4 maj 2018 Trådstartare Postat 4 maj 2018 Update! Idag har vi monterat första lamellglaset till kontrollrummet. Stor skillnad i ljudisoleringsvärde bara efter första vilket känns betryggande inför nästa glasmontage. Sjukt kul att äntligen få uppleva resultatet av allt arbete mot god ljudisolering! Värt att tipsa om, som egentligen säger sig självt: Ju mer tryck mot glas/gummilist desto bättre ljudisolation uppnådde vi. Så två av oss pressade in mdf-listen mot glaset allt vad vi kunde medan en tredje förankrade med skruv, en skruv i taget hela vägen runt. Lade också på mycket fog där det fanns risk för läckage, såväl fram som baksida.

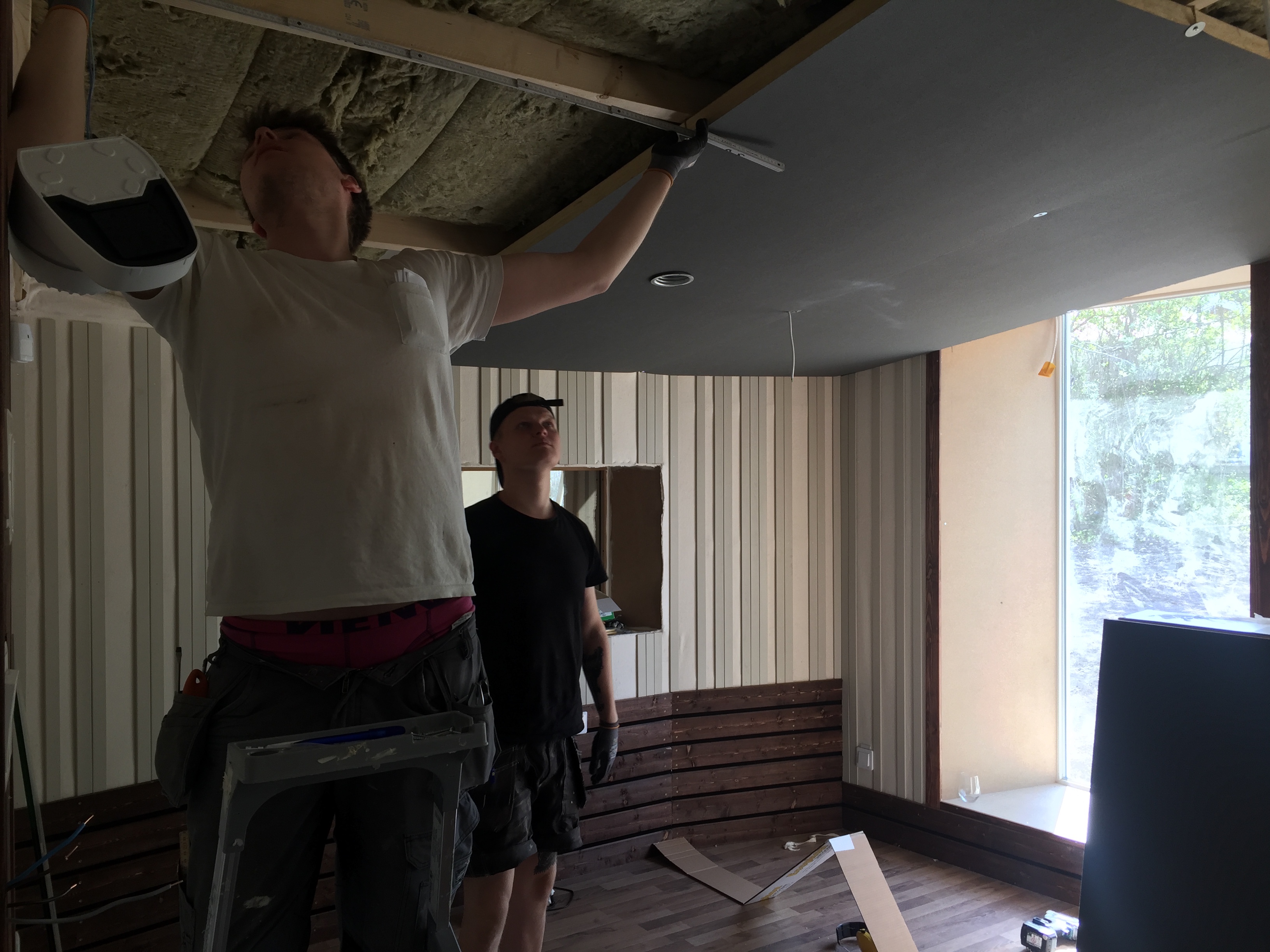

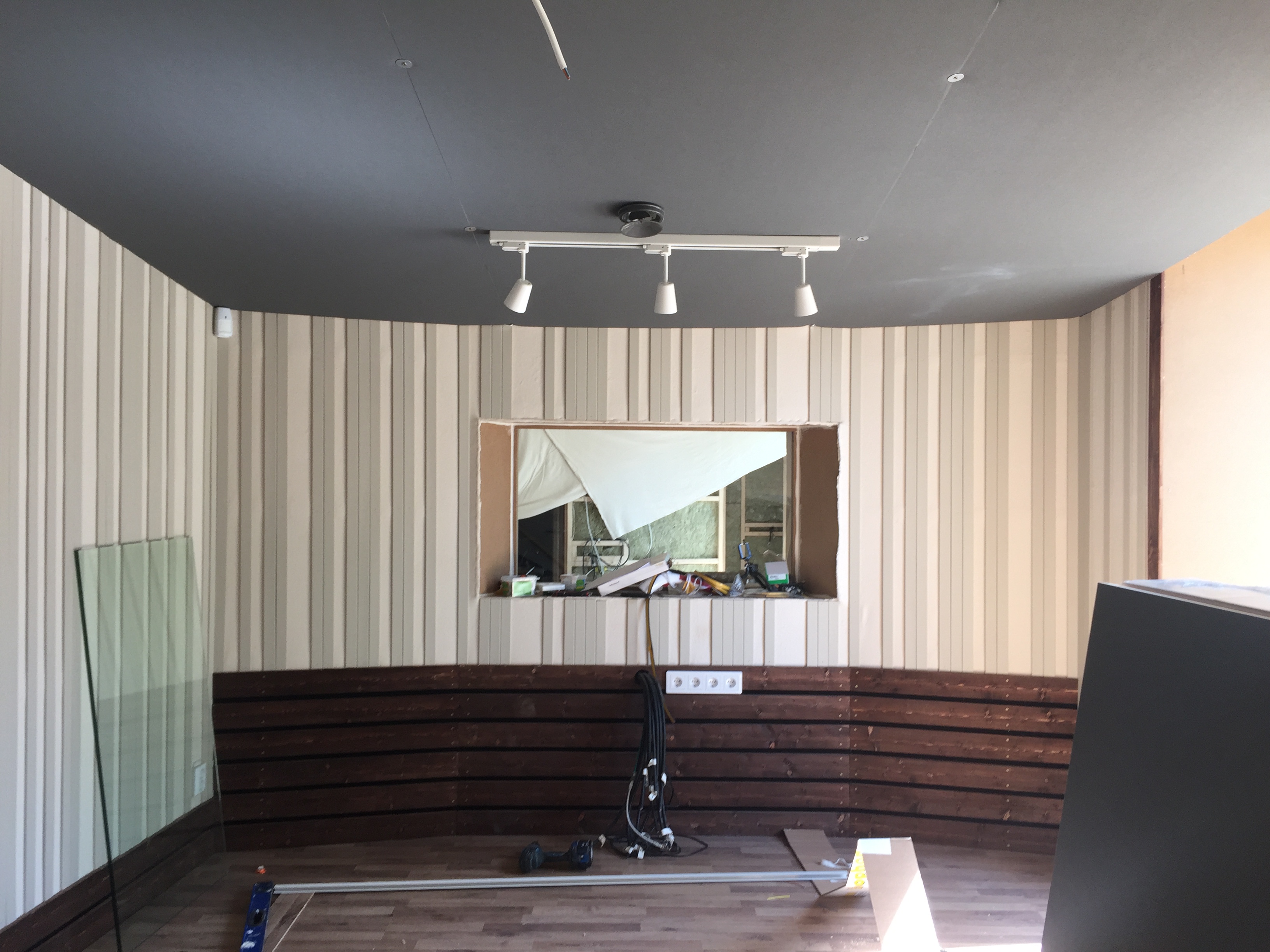

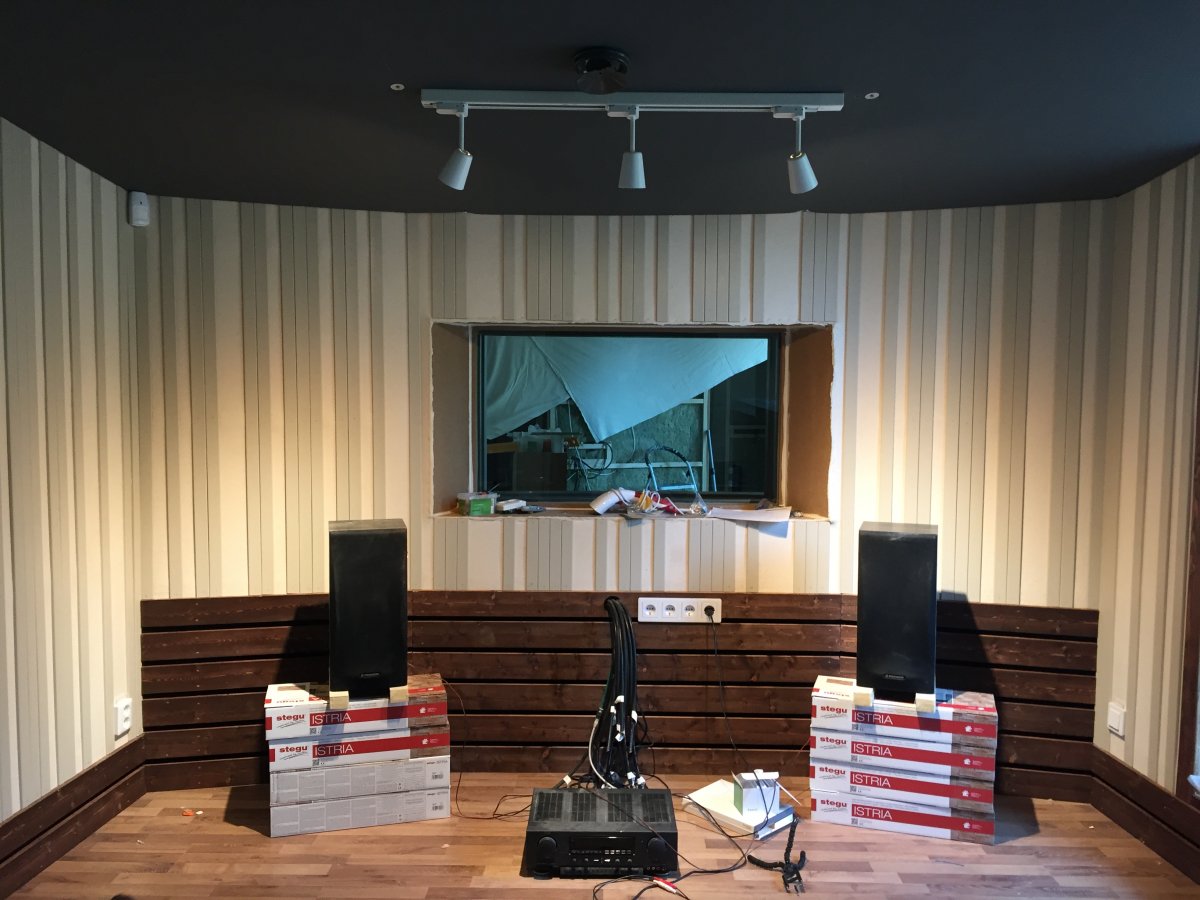

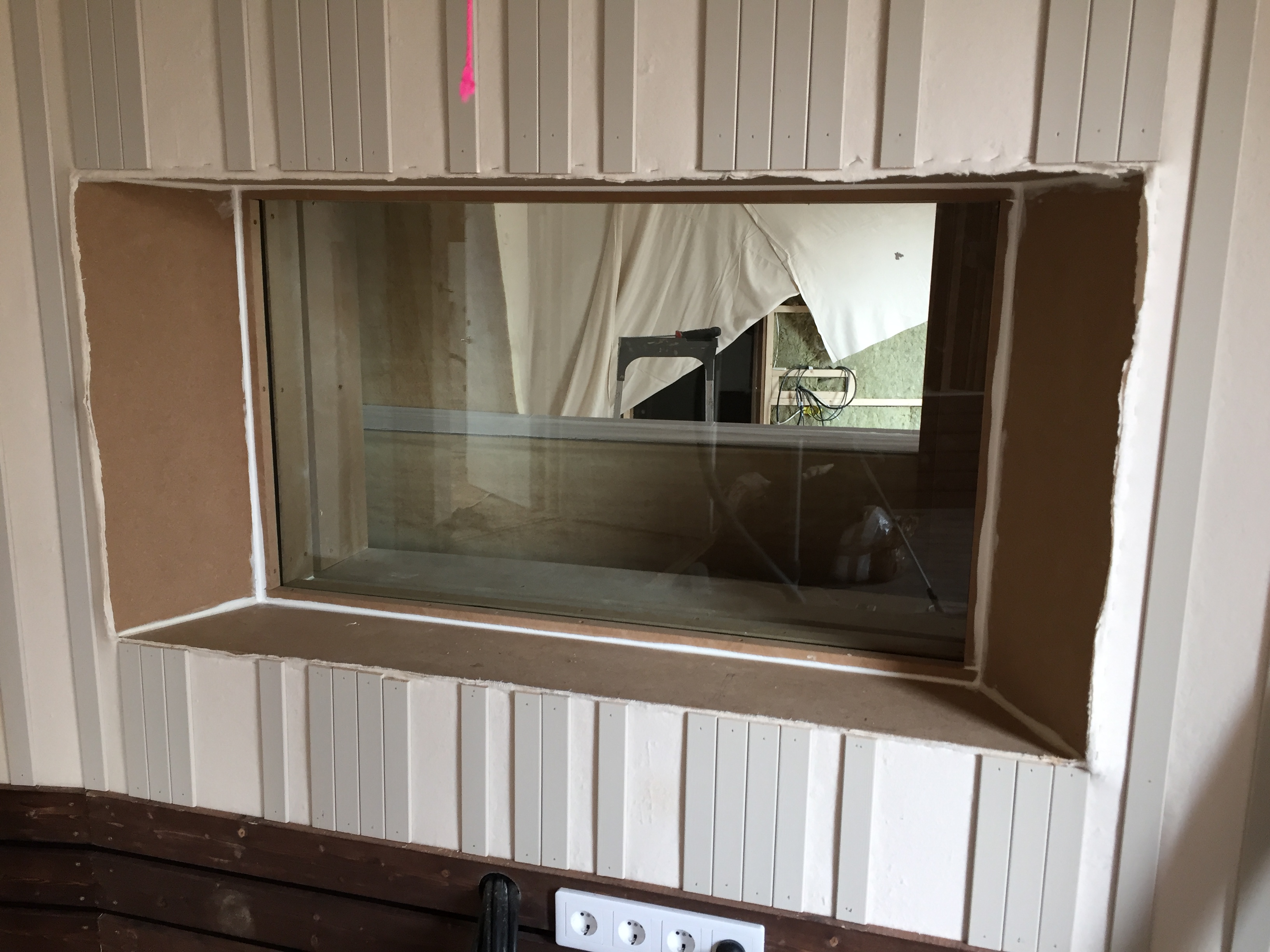

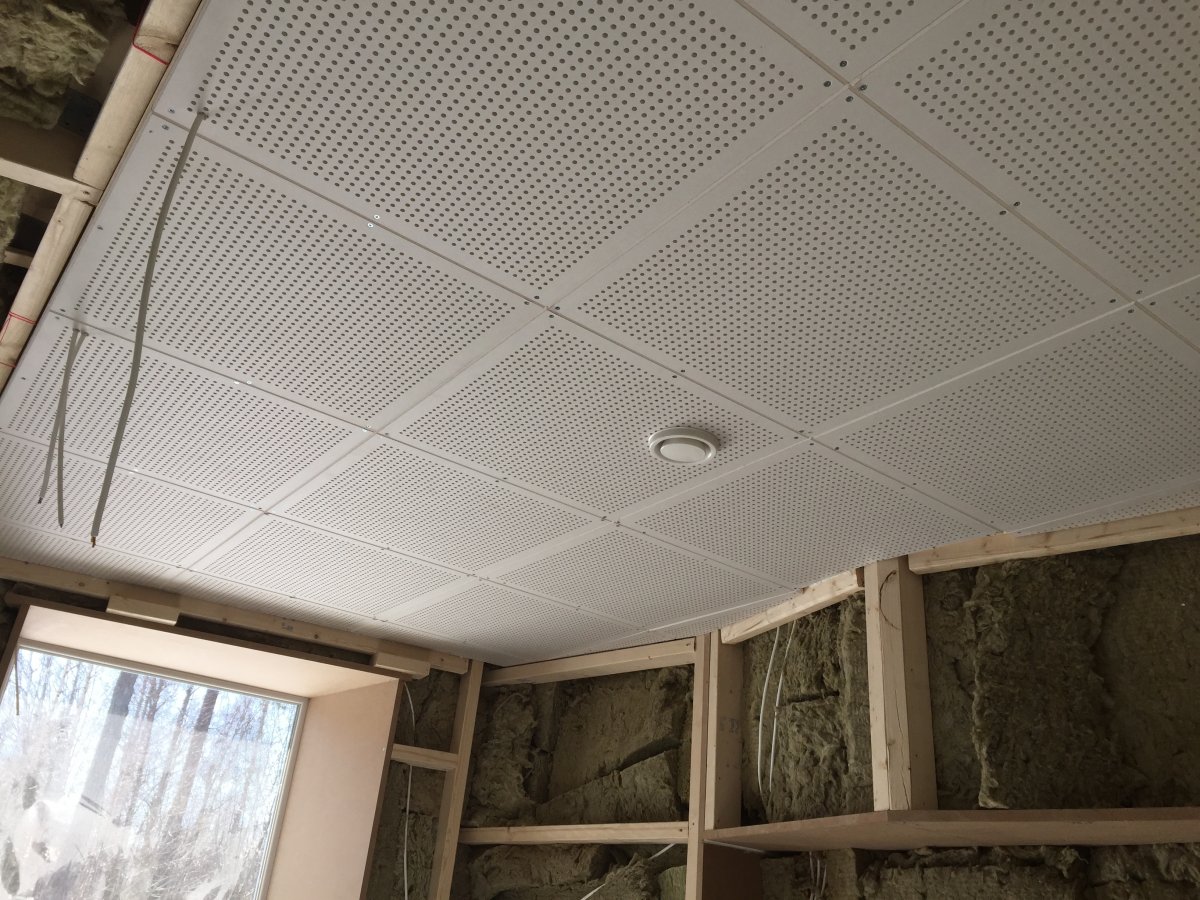

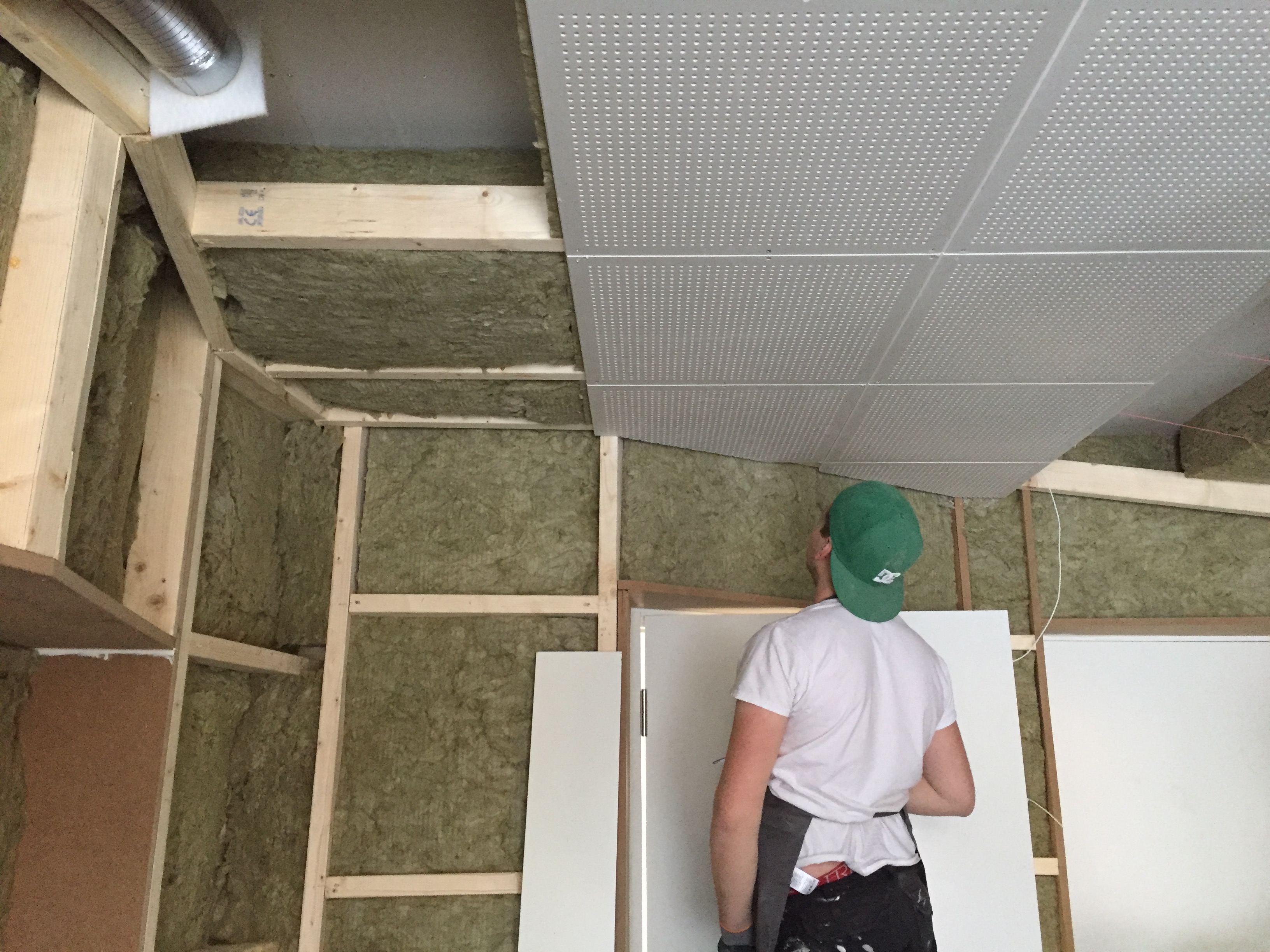

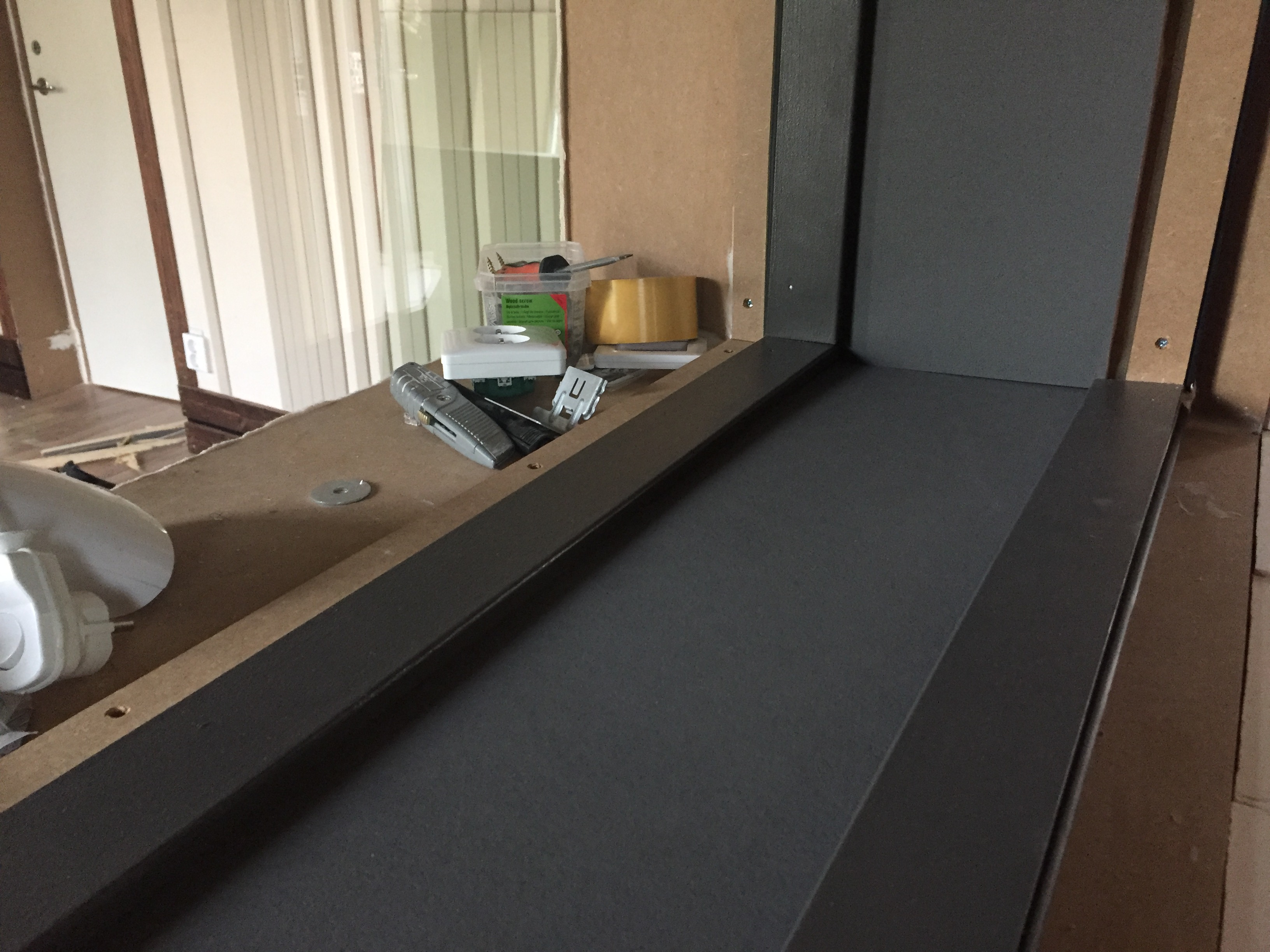

troeds Postat 12 maj 2018 Trådstartare Postat 12 maj 2018 Update! Efter en del väntan på leverans kom äntligen takskivorna till kontrollrum. Dessa fästes med några brickor som sen täcks med lister. Satte även upp en skena med spottar! Monterade även det andra glaset. Men innan det fixade vi med insidan så att allt ser bra ut innan det blir ett slutet utrymme. Använde då samma skivor som taket är gjort av och fäste lister i samma färg för att hålla allt på plats. Efter lite ljudtester i olika nivåer så har vi fått bra isolering för allt luftburet ljud, men det är en del stomljud som hörs. Så nästa bygge blir helt klart en flytande konstruktion. 1
