Studio KS

[maltonx]

Hej!

Jag har fått det ärofyllda och roliga uppdaget att bygga en studio åt en kulturförening/kulturskola.
Jag tänkte att jag skulle dela med mig av projektet här för att få värdefull input från er andra och se det lite som en blogg under projektets gång.

Studion kommer användas av skolan på dagtid och av föreningen på kvällar och helger.

Rummet som studion ska vara i är 7,5m djupt och 4m brett och 2,40 i takhöjd. Förutom själva studiorummet finns i samma byggnad även en replokal som är ca 5x6m och en stor sal på 10x12 meter och med ca 5m i takhöjd. Stora salen har även en uppdämpad scen på ca 5x5m. Dessa två lokaler har i mina öron god potential till att fungera som inspelningsrum. I huset finns också en träningssal med speglar och ett långsmalt källarrum som mäter 16x6m. Dessa rum har ganska mycket studs i väggarna och lämpar sig mindre väl till inspelning.

Studiorummet har väggar och golv i betong. Taket har ett innertak med ljudabsorbentplattor och bakom det betong. En viss del av taket är gipstak. Mitt i rummet står en pelare gjord i gipsväggar 50x70cm typ. Den täcker några avloppsrör som går där.

Dörren in till studion släpper in ganska mycket ljud från trapphuset utanför.

Studion och Replokalen ligger på samma våningsplan med ett trapphus i mellan. Stora salen ligger två trappor upp i andra änden av byggnaden.

Rummen är sammankopplade med ethernet lan. Dock inte stora salen, vilket bör göras.

Tanken är att studiorummet ska vara ett stort kontrollrum med möjlighet till inspelning och använda replokalen och stora salen för inspelning av band, körer etc.

Som preamps/AD-DA kommer vi använda en Behringer x32 compact med en s16 digital snake. Med den kan vi via ethernet enkelt lägga s16-stageboxen i replokalen eller stora salen och spela in därifrån. Det finns även en tanke med valet av x32an att kunna använda den till FOH-mixer vid större evenemang i huset. Mixern och s16 är redan inköpta.

Som dator har vi köpt en lite äldre Mac Pro 8core 2.26ghz,20gb ram. Fick den billigt. Som DAW kommer vi köra med Logic.

Monitorer har jag inte valt än och tar gärna emot tips av er där.

Budget för kalaset är ca 150.000kr inkl. allt. Så det kommer bli lite kompromisser och det gäller att tänka till och prioritera rätt saker från början och låta annat mindre viktigt få komma senare. Till saken hör också att inköpen helst ska göras under detta året.

Rent byggmässigt tänker jag prioritera att sätta in extra ljudisolerande dörr både till studion och replokalen. Och för akustiken i studion bygga egna ljudabsorberande paneler, hörnbasfällor och kanske någon diffusor. Vi har även ett gäng färdiga ljudabsorberande paneler att sätta upp. Jag vill också bygga större flyttbara ljudabsorberande paneler som står på golvet för att kunna skapa små sångbås och liknande.
Det har varit mycket diskussion kring huruvida vi ska bygga ett inspelningsrum/sångbås i studiorummet eller ej. Vi har väl mer eller mindre landat i att inte bygga något sådant nu med argumenten att inspelningsrum finns i replokalen och stora salen, det kommer ta stora delar av budgeten att bygga ett sångbås och att det känns viktigare att se till att kontrollrummet först och främst är tillräckligt ljudisolerat och akustikbehandlat.

Andra åtgärder som planerats är att se till att ventilationen går att stänga av/sänka under viktiga tagningar och fylla pelaren och gipstaket med stenull.


På tekniksidan kommer här en lista över vad jag tänkt köpa in.



Antal	Namn	Användningsområde	Pris	Totalt	Länk
	Mickar
2 st	Rode NT1-A Complete Vocal Recording	Solosång	1 515 kr	3 030 kr	https://www.thomann.de/se/rode_nt1a_complete_vocal_recording.htm
1 st	Neumann TLM 103	Main Solo sång	9 885 kr	9 885 kr	https://www.thomann.de/se/neumann_tlm_103_rycote_usm_bk_set.htm?ref=search_rslt_TLM+103_397581_2
1 st	Audix D6	Bastrumma	1 847 kr	1 847 kr	https://www.thomann.de/se/audix_d6_bassdrummikro.htm
1 st	Rode NT5 2st i paket	Kör, Överhäng trummor, Akustisk gitarr	2 786 kr	2 786 kr	https://www.thomann.de/se/rode_nt_5.htm
2 st	Shure SM57 LC	Gitarrförstärkare, pukor, virvel alltiallo	1 065 kr	2 130 kr	https://www.thomann.de/se/shure_sm57_lc.htm
1 st	Shure SM7B	Prat, Sång. Klassisk radio mikrofon. Beg.	2 056 kr	2 056 kr	https://www.thomann.de/se/shure_sm_7b_studiomikro.htm?ref=search_prv_6
1 st	Shure SM7B	Prat, Sång. Klassisk radio mikrofon.	3 764 kr	3 764 kr	https://www.thomann.de/se/shure_sm_7b_studiomikro.htm?ref=search_prv_6
1 st	Sennheiser E 935	Sång, instrument, live	1 935 kr	1 935 kr	https://www.thomann.de/se/sennheiser_e935_dynamisches_mikrofon.htm?ref=search_rslt_e935_163767_0
1 st	Behringer ecm 8000	Kaliberera rum	626 kr	626 kr	https://www.thomann.de/se/behringer_ecm_8000.htm
11 st
	Befintliga Mickar
2 st	Groove Tubes GT44
1 st	Sennheiser MD421
1 st	AKG Solidtube
3 st	Beta58 kopia
3 st	Shure PG58
1 st	Sennheiser E822s
1 st	xm1800s
1 st	Supreme sm58 kopia
3 st	Mickar typ kopia sm58
16 st
	Övrigt
10 st	pro snake TPM 10	Mikrofon -> Mixer	96,80 kr	968,00 kr	https://www.thomann.de/se/pro_snake_tpm_10.htm
1 st	Millenium MA-2050	Mikrofonhållare till den som sitter vid datorn	381,00 kr	381,00 kr	https://www.thomann.de/se/millenium_ma2050_tischmikrofonarm.htm?ref=prod_rel_114512_4
4 st	K&M 210/9 Black	Till Sångmickar överäng etc.	469,00 kr	1 876,00 kr	https://www.thomann.de/se/km_210-9_stativ.htm
4 st	K&M 24030 Microph. Holder Drums BK	Hållare som fästs direkt på trummorna	142,00 kr	568,00 kr	https://www.thomann.de/se/km_24030_mikrofonhalterung.htm
8 st	AKG K-240 Studio	Lyssning för sång och akustiska instrument	664,00 kr	5 312,00 kr	https://www.thomann.de/se/akg_k_240_studio_kopfhoerer.htm
1 st	Beyerdynamic DT-770 Pro 250 Ohm	Lyssning för trummor eller studioman	1 447,00 kr	1 447,00 kr	https://www.thomann.de/se/beyerdynamic_dt770pro.htm
1 st	ART Headamp 6 Pro	Hörlursförstärkare som ska sitta med snaken.6 kaneler	2 297,00 kr	2 297,00 kr	https://www.thomann.de/se/art_headamp_6_pro.htm?ref=search_prv_6
2 st	Millenium HA 4	Ger 4st hörlursutgångar per enhet.	263,00 kr	526,00 kr	https://www.thomann.de/se/millenium_ha4.htm
0 st	ART Tube MP	Line bas och rör preamp till Mick	479,00 kr	0,00 kr	https://www.thomann.de/se/art_tube_mp.htm
1 st	Klark Teknik DN 200 Active DI	Line Keyboards, guitars, DJ studio & live	1 466,00 kr	1 466,00 kr	https://www.thomann.de/se/klark_teknik_dn_200_active_di.htm
1 st	Thon Rack 6U Live 40	Till s16 digital snake	1 456,00 kr	1 456,00 kr	https://www.thomann.de/se/thon_rack_6he_live.htm
1 st	the t.racks Power 8 S	Ström till racket	243,00 kr	243,00 kr	https://www.thomann.de/se/the_t_racks_power_8_s.htm
1 st	Thon Rack Drawer 2U	Låda till racket. Kablar ska ligga i den.	498,00 kr	498,00 kr	https://www.thomann.de/se/thon_rackschublade_2he.htm
2 st	pro snake TPY 2060 JFF	Kabel till Hörlursförstärkare	197,00 kr	394,00 kr	https://www.thomann.de/se/pro_snake_tpy_2060_jff.htm
2 st	Superlux MS 200	Kör, överhäng trummor.	544,00 kr	1 088,00 kr	https://www.thomann.de/se/superlux_ms_200.htm
	Instrument
1	M-Audio Keystation 88 MkII	Keyboard för att spela in midinoter till mjukvaruinstrument	1 847,00 kr	1 847,00 kr	https://www.thomann.de/se/m_audio_keystation_88_mkii.htm
1	Rytminstrument		3 000,00 kr	3 000,00 kr



Det blev ett väldigt långt och brett inlägg det här, men se det som en presentation över projektet så får vi diskutera de olika bitarna allteftersom.

Kommer lägga upp bilder så fort jag kan.

Får du några tankar, idéer eller är det något du tycker verkar helt fel?  Shoot !





[maltonx]

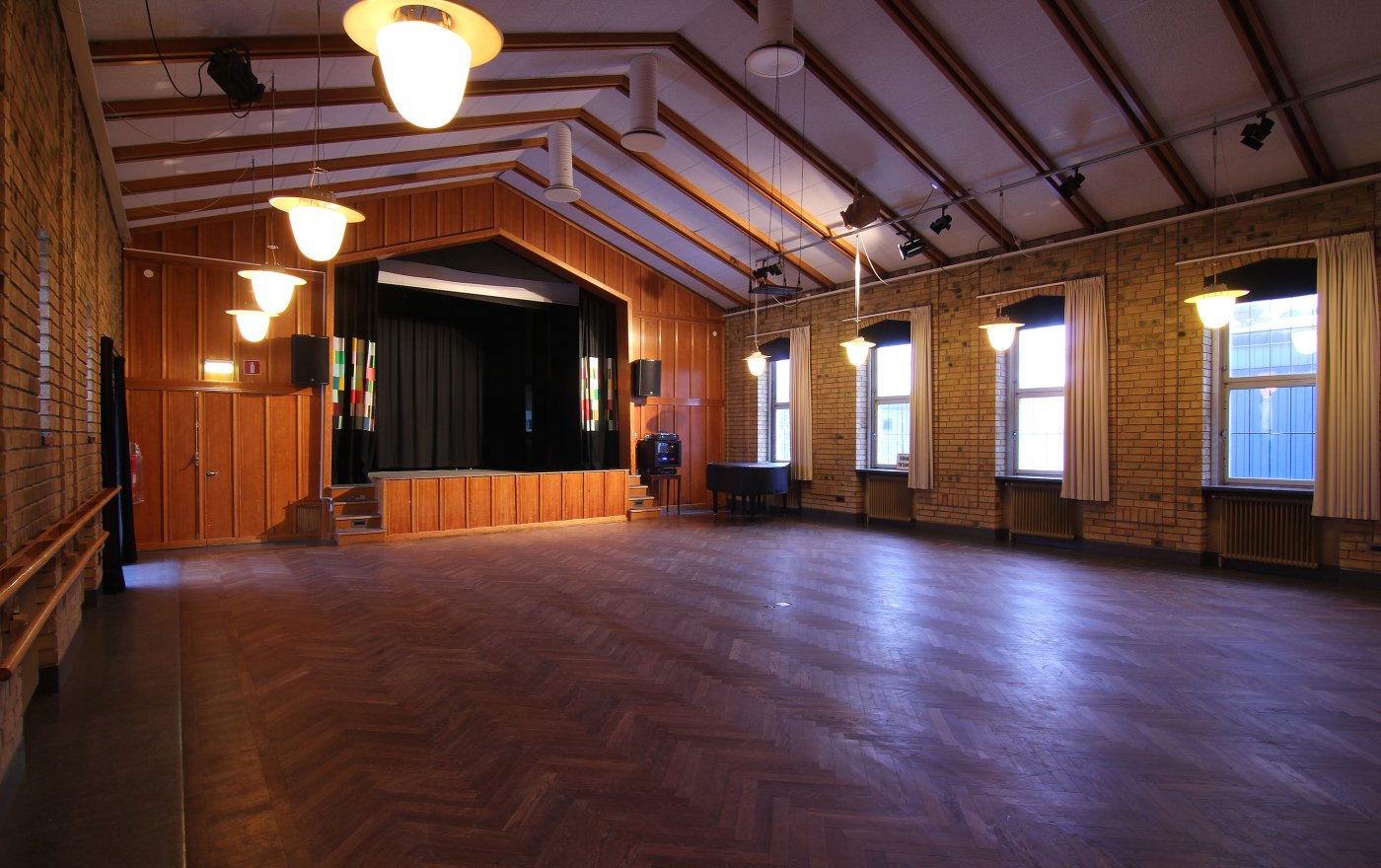

Bild på stora salen.

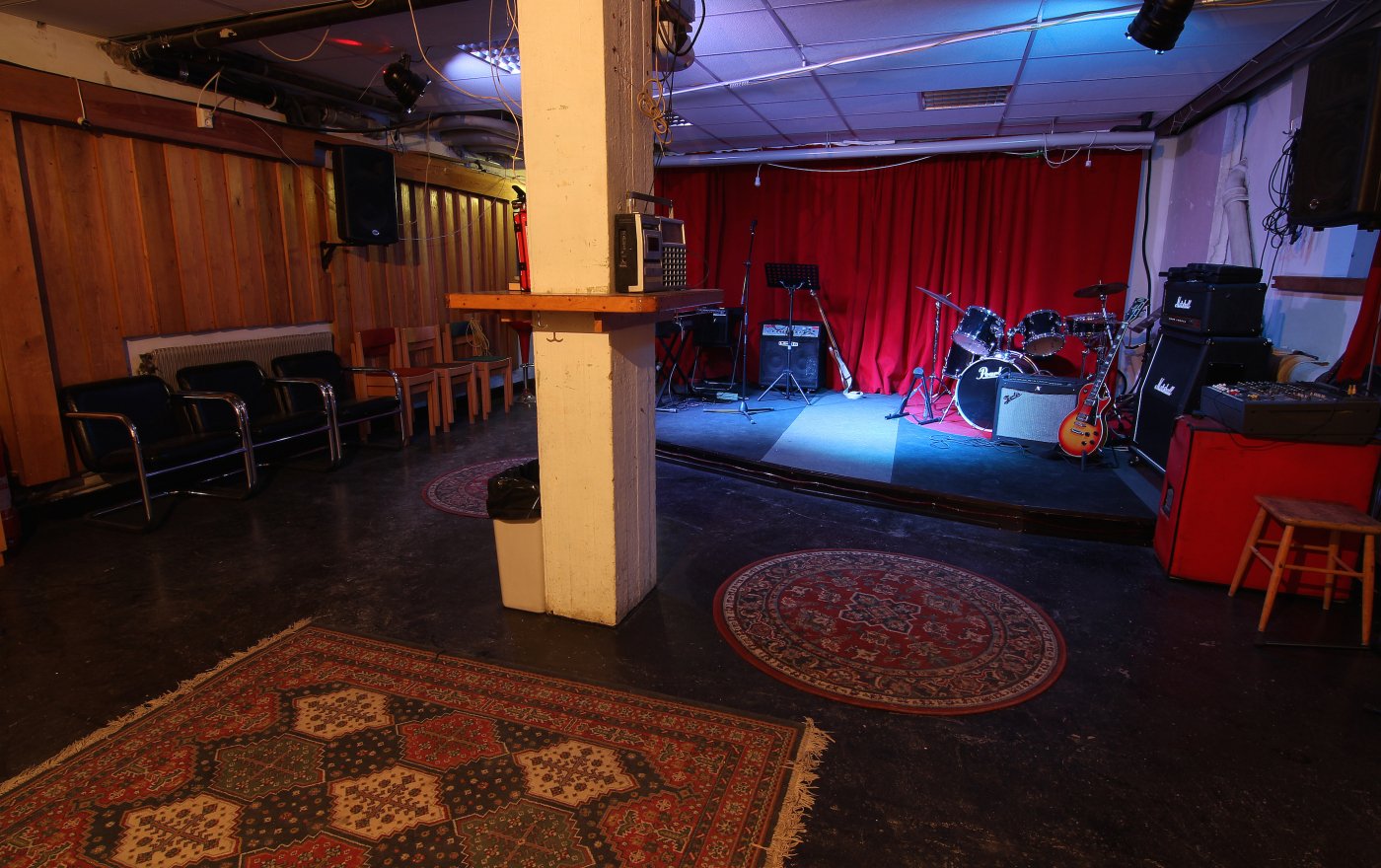

Bild på replokalen

[Jon Rinneby]

Kul projekt och stort lycka till! Ser väldigt mysigt ut.

[Jayway]

Kul projekt! Två saker jag tänkte på spontant:

Shure SM7B är ju en kanonmick men behöver en preamp med mycket och ”ren” förstärkning för att låta bra och inte brusigt. Jag är inte helt säker på att den kommer att funka bra vare sig med Behringern eller ART Tube. Kanske värt att kolla/testa innan köp. En annan extern mickpreamp kan behövas.

AKG-240 är halvöppna lurar som funkar bra för mixning, men de läcker för mycket ljud ut för att funka till lyssning när man spelar in sång eller akustiska instrument. Kolla hellre på AKG-271 eller någon annan sluten lur om ni ska ha som medhörning.

Lycka till! 🙂



[maltonx]

Tack @Jayway för bra input! Visste inte att SM7B krävde mycket gain. Har köpt en begagnad SM7B som jag får i morgon, så ska testa hur det känns, om jag behöver en annan preamp eller ej. Om jag behöver det kanske det får bli en sån här: https://www.thomann.de/se/focusrite_isa_one.htm

Bra input ang. lurarna också. Köper två  AKG-271 och så köper jag fler billiga lurar (Superlux HD-681) och minskar till 2st AKG-240.



[slejnard]

Härligt projekt. Lycka till!

[Casperfren]

Nått som kommer vara cornerstones i ljudkvalite  av min åsikt är ju nog en bra elbas, virveltrumma och bra hihat (tyst ska den vara),cymbaler

Gobos runt trummorna är nog en bra ide också om man tänker på ljudkvalite, det tar bort många tidiga reflektioner från att komma in i närmickarna igen

Redigerat 22 november 2017 av Casperfren

[maltonx]

Gobos, är det lika med flyttbara ljudabsorbenter?
