ostfisk Postat 28 maj 2018 Trådstartare Postat 28 maj 2018 3 timmar sedan, wellness music säger: Snyggt jobbat @ostfisk! Vilket fint frekvenssvar du fått. Bra design av Jens! Tack så mycket! 🙂
ostfisk Postat 28 maj 2018 Trådstartare Postat 28 maj 2018 Hmm får ta tillbaka det jag sade. Tydligen enligt Jens så hade det blivit bättre med djupare tak. Men jag antar att det gäller helheten, inte bara stående våg och första reflektion. Tror jag. Hehe, det är verkligen en läroprocess detta. Jag kommer att kunna så mycket mer om akustik efter detta bygge. Känns väldigt kul! Är ju ett stort intresse jag har ändå, även om jag mest läser om det. Men nu gör jag det i praktiken också! Nästa steg nu är att mäta om rummet. Hade glömt att stänga av crossover-filtren, så monitorerna fick ett högpassfilter på 136 Hz, kanske lite onödigt då de normalt går ner till 53 Hz! 🙂 Så jag mäter om imorgon kväll och skickar till Jens. Sen får jag se vad han säger om fortsättningen!
metallizor Postat 9 juni 2018 Postat 9 juni 2018 Mycket intressant tråd! Får man fråga vilken stenull från Rockwool som du använder?
ostfisk Postat 10 juni 2018 Trådstartare Postat 10 juni 2018 8 timmar sedan, metallizor säger: Mycket intressant tråd! Får man fråga vilken stenull från Rockwool som du använder? Tack så mycket! Flexibatts heter den!
ostfisk Postat 10 juni 2018 Trådstartare Postat 10 juni 2018 (redigerat) Här är vad väggen har kostat att tillverka förövrigt. Alla skruvar och beslag har inte gått åt. Sen har jag lite reglar kvar. Jag har också fått göra om lite grejer så mer reglar har gått åt än vad som behövts. Annars så skall det vara korrekt. Sen har jag lagt ner massor av pengar på verktyg; tvingar (har nio stycken nu), sågar (köpte en cirkelsåg till slut), hopfällbara arbetsbänkar, sandpapper, häftklammerpistol, rasp, penslar, rollers m.m. m.m Nu är verktygsskåpet helt överfullt med grejer. Men det har jag ju nytta av till resten av bygget! Redigerat 10 juni 2018 av ostfisk
ostfisk Postat 22 juli 2018 Trådstartare Postat 22 juli 2018 Halloj! Har haft semester och lite grejer och studiobygget har legat lite på paus. Men jag skall komma igång igen inom inte en allt för snar framtid. Funderar på taket... min design av studion har baserats på färgerna svart och vitt. Väggarna är vita, absorbenterna svarta, spalterna vita. Sen skall jag ha en klarröd soffa som bryter av. Frågan är med takabsorbenten. Har alltid tänkt att den skall vara svart. Men frågan är hur bra det blir rent psykologiskt. Jag tänker om det känns instängt att sitta under ett svart tak? Funderar på att göra takabsorbenten vit eller möjligtvis grå istället. (Resten av taket är vitt, eller snarare ljust ljusgrått) Vad tror ni? Skulle det funka med ett svart tak? Takhöjden blir 237 längst ut och 212 längst in mot väggen. /Jens
slejnard Postat 22 juli 2018 Postat 22 juli 2018 Smaksak. Kan vara mysigt men betänk att du kommer uppleva takhöjden lägre när det är svart. Med några spotlights kan det bli nice!
Casperfren Postat 22 juli 2018 Postat 22 juli 2018 Jag skulle definitivt göra det vitt, för att det ska kännas öppet. Du kommer också bara se det i periferin när du jobbar och då tror jag vitt blir bäst
ostfisk Postat 12 augusti 2018 Trådstartare Postat 12 augusti 2018 Halloj alla! En liten uppdatering! Har snackat med Jens fram och tillbaka om tak och resten av bygget. Många frågor och kunskapsluckor som behöver täppas igen! Har även frågat en del på ett byggforum om byggnadstekniska grejer. Nu har jag äntligen en färdig design! Så här blir taket: Genomsnittligt djup på hela konstruktionen blir 30,04 cm. Detta får stående vågen höjdledes att absorberas till 90% vilket är det man vill åt! 75% är bra, 90% är målet enligt Jens! Sen är tjockare bättre enligt Jens men jag känner att jag inte vill förlora mer takhöjd. Nu är absorbenten 25 cm tjock där där jag sitter och det känns ok! Första reflektionen i taket skapar en dipp runt 120 Hz (i teorin) och denna frekvens absorberas med 25 cm också. Sen till väggen: Sidoabsorbenterna blir 20 cm tjocka med 15 cm luftspalt. Totalt 35 cm djupa alltså. 15 cm luftspalt blir det i och med att det sitter ett element till vänster och detta element sticker ut 15 cm från väggen. För att få en jämn stereobild så krävs det att vänster och höger är samma. Nu sitter det ett fönster på vänster sida så det blir inte perfekt men man får göra så gott man kan! Fönstret gör också att sidoabsorbenten som sitter på vänster sida får vara på fötter och mobil. Då går den också att flytta på om man få in solljus eller vill öppna fönstret. Sen bakom sidoabsorbenterna sitter två superchunks. De blir 117 cm in i rummet och 67 cm djupa. (67cm in sitter fönstret) Dessa sitter mot en vägg som vetter mot utsidan så då måste jag se till att det finns en luftspalt mellan vägg och stenull. Annars kan den så kallade daggpunkten flyttas och det kan bli fukt inuti väggen med mögel som följd. Jag tänker att jag spänner snören mellan reglarna som hindrar stenullen från att nudda väggen. Sen har jag ett hål längst ner på superchunksen där luft kan komma in och ut. Så här kommer det att se ut när det är klart! Inte långt kvar till byggstart! Är sjukt taggad! 🙂 /Jens 2

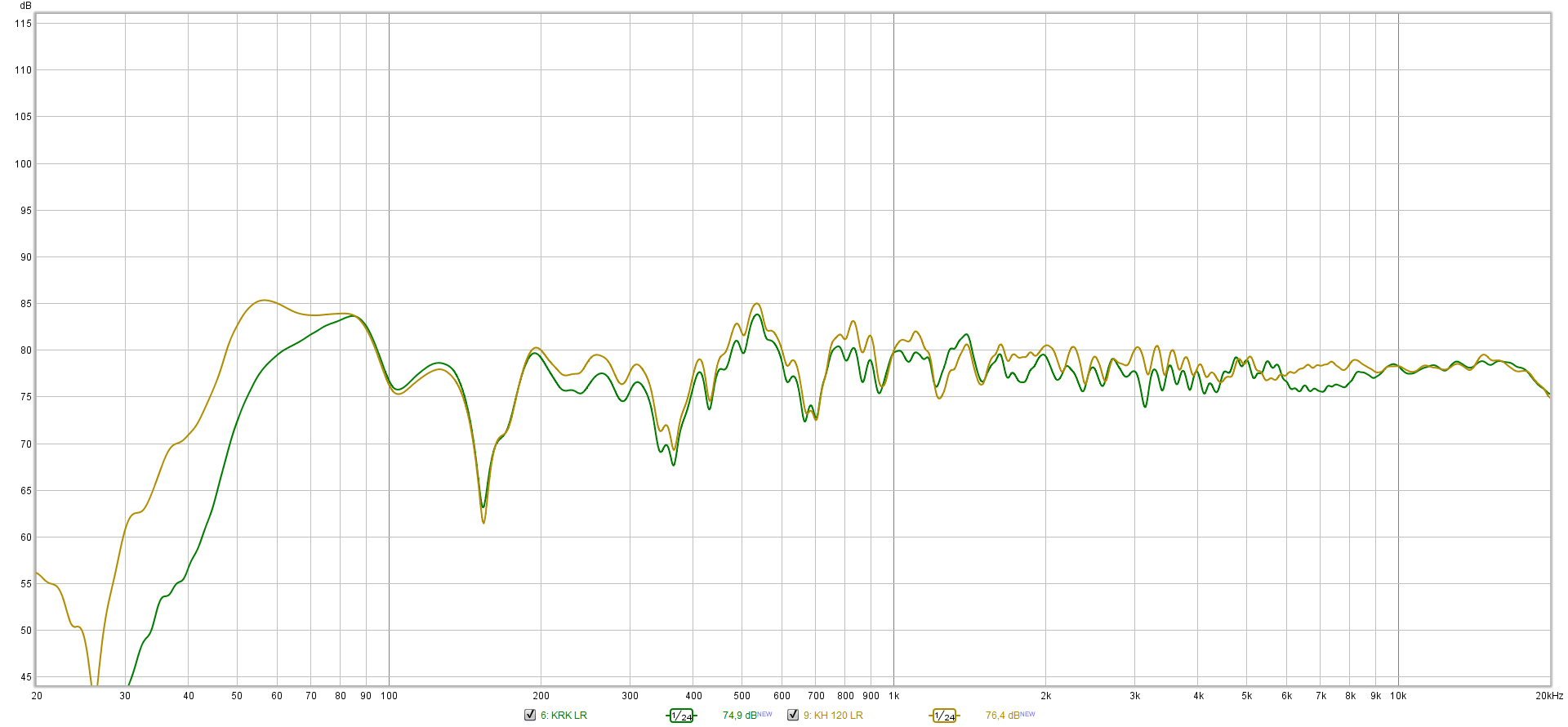

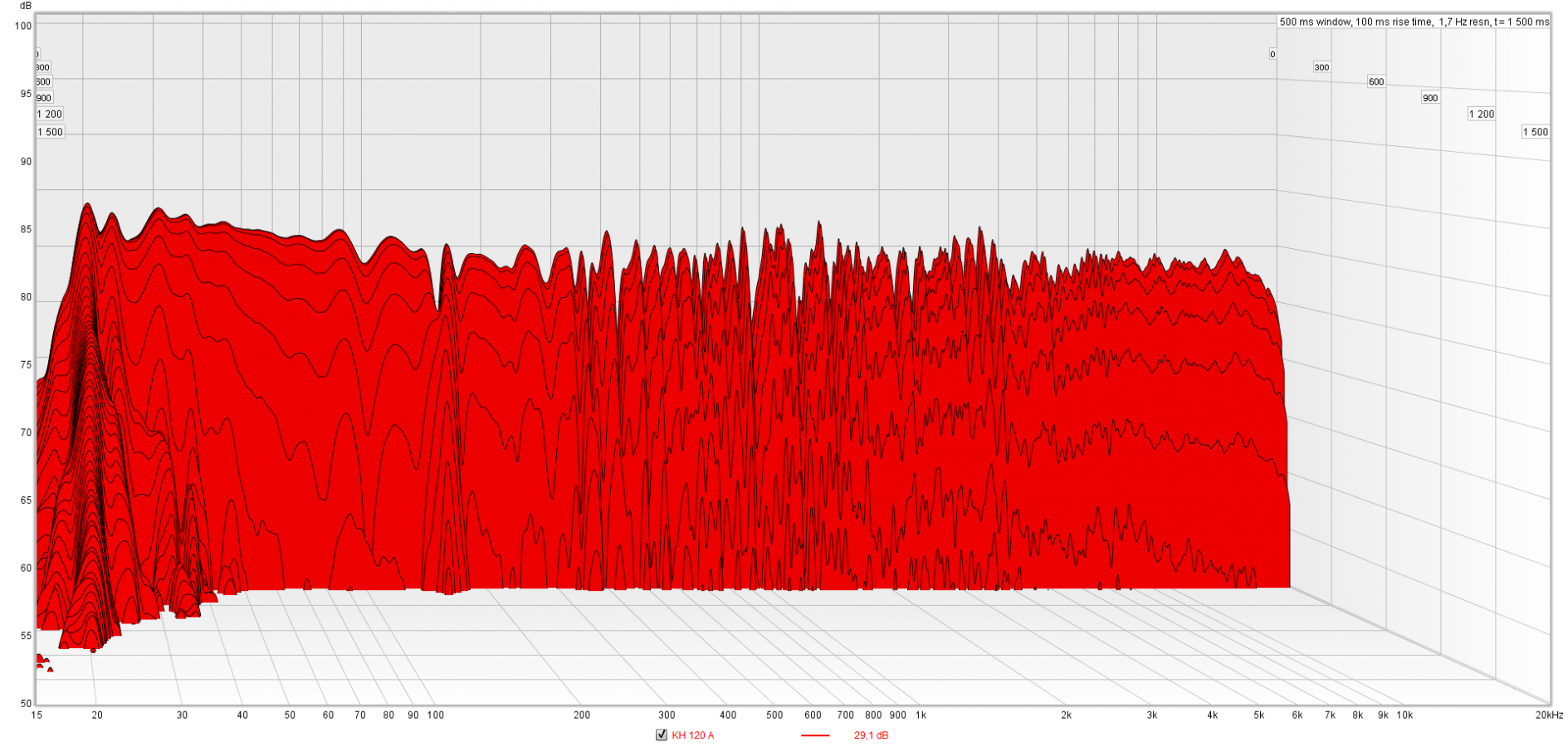

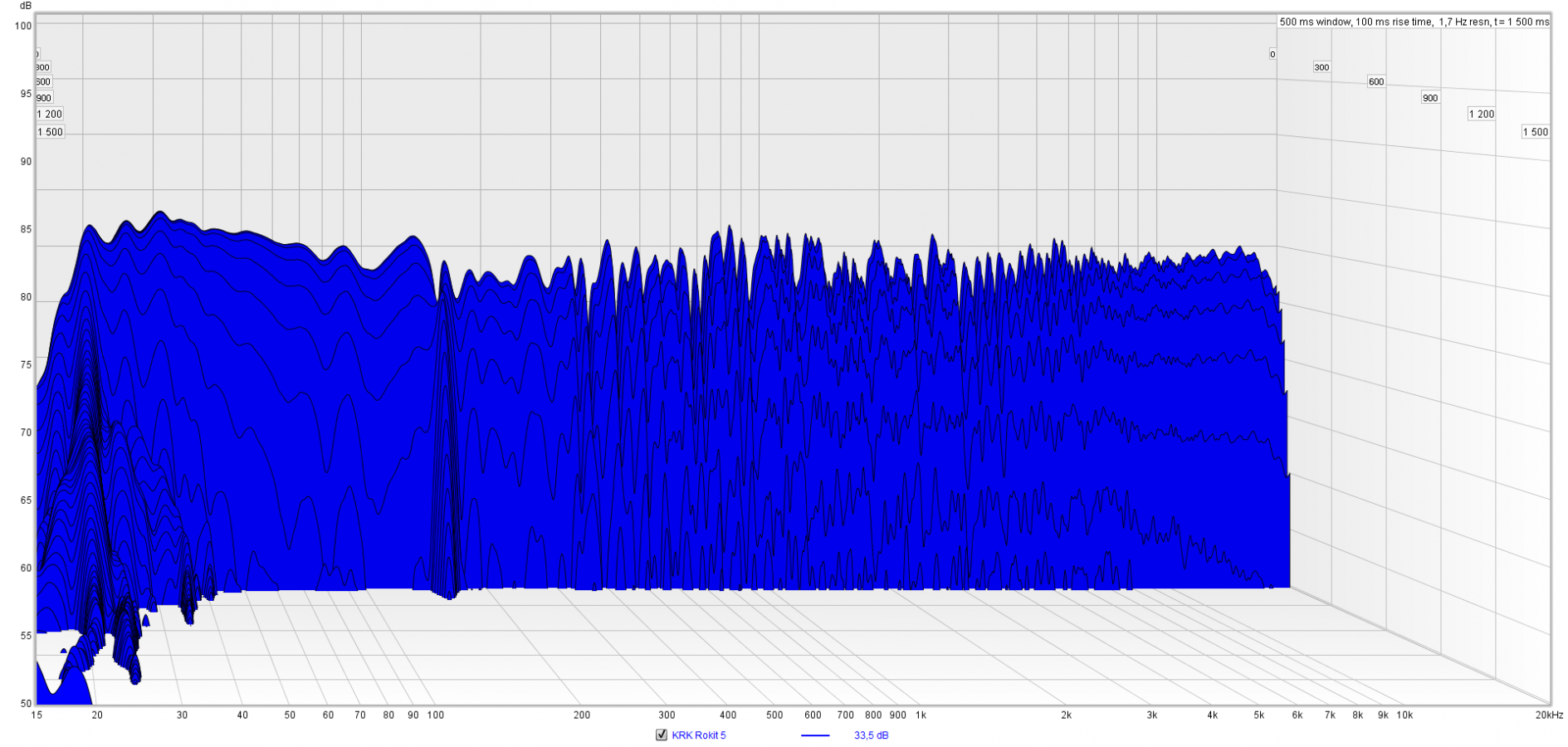

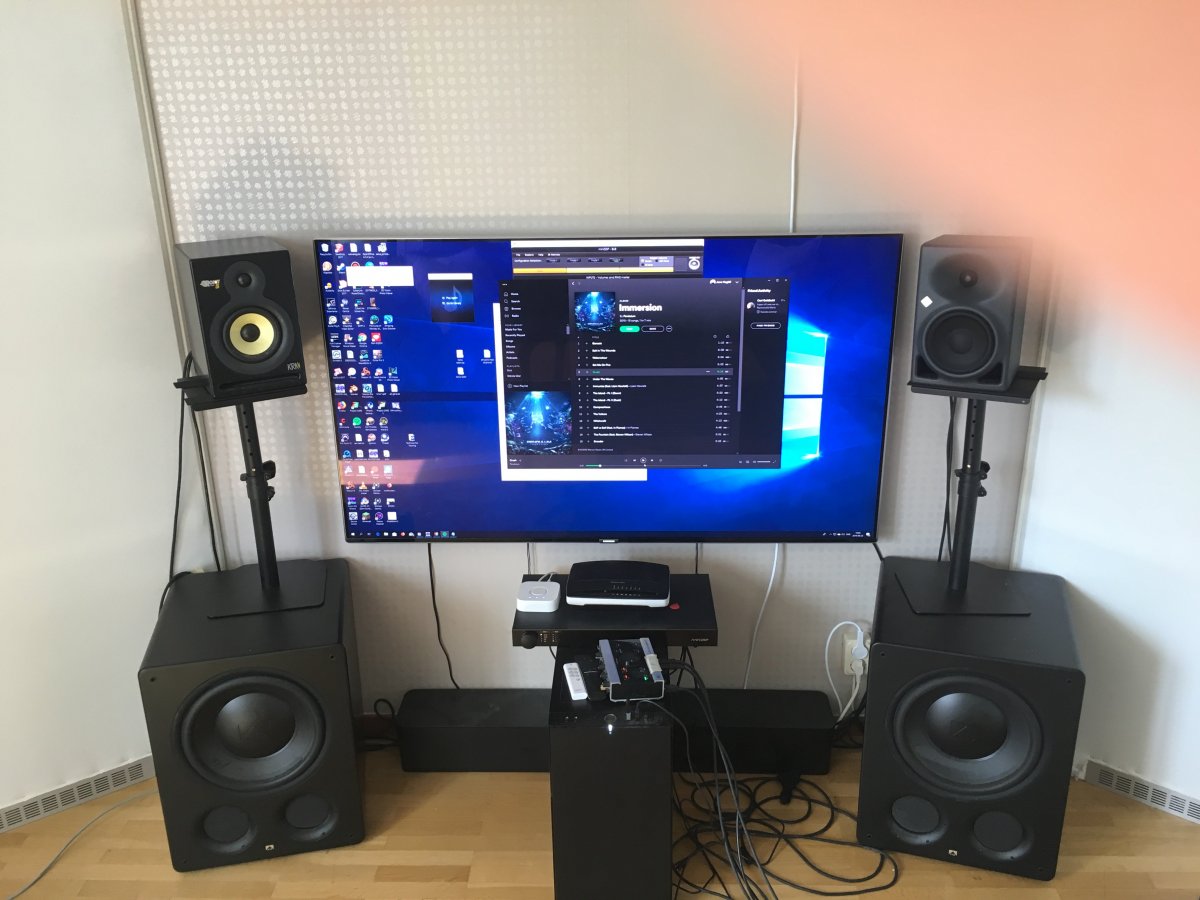

ostfisk Postat 18 augusti 2018 Trådstartare Postat 18 augusti 2018 Kan dela med mig av lite mer mätningar. Detta är hela systemet utan EQ på. Värt att notera är 80 Hz som är stark. Detta är andra stående vågen sidledes. Denna kommer att försvinna då jag fått dit absorbtion på sidoväggarna. Dippen efteråt vid 120 Hz är en kombination av tredje stående vågen sidledes samt första reflektionen i taket. Resten av dipparna har jag inte fått kläm på men Jens har inte nämnt dom så de kanske inte är så viktiga. Förhoppningsvis försvinner de när all ny absorbtion kommit på! Här är med EQ på för jämförelse. Kan tillägga att bägge mätningarna är gjorda med mikrofonen i sweetspot pekandes rakt fram med bägge monitorer och subbar på. /Jens

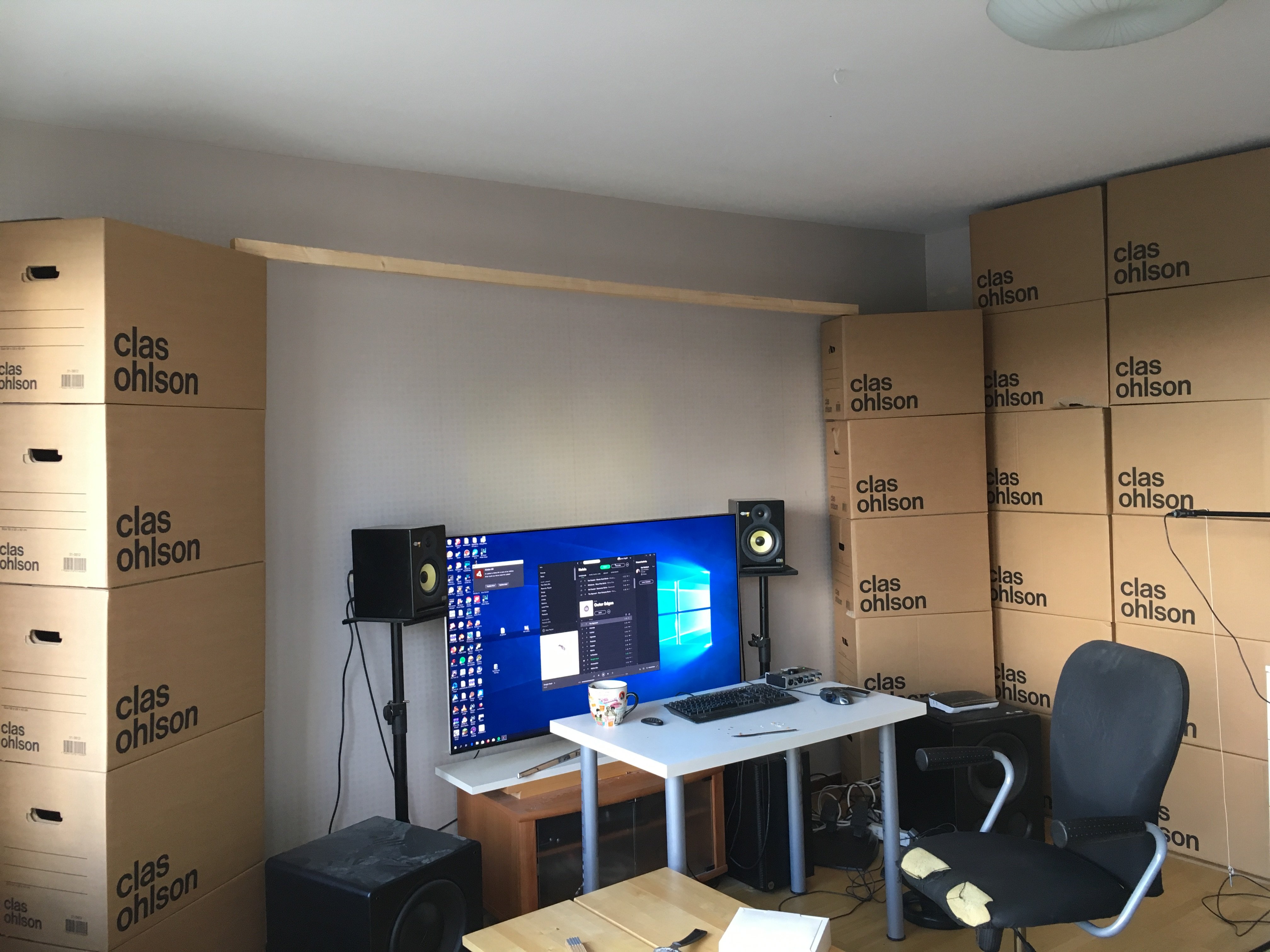

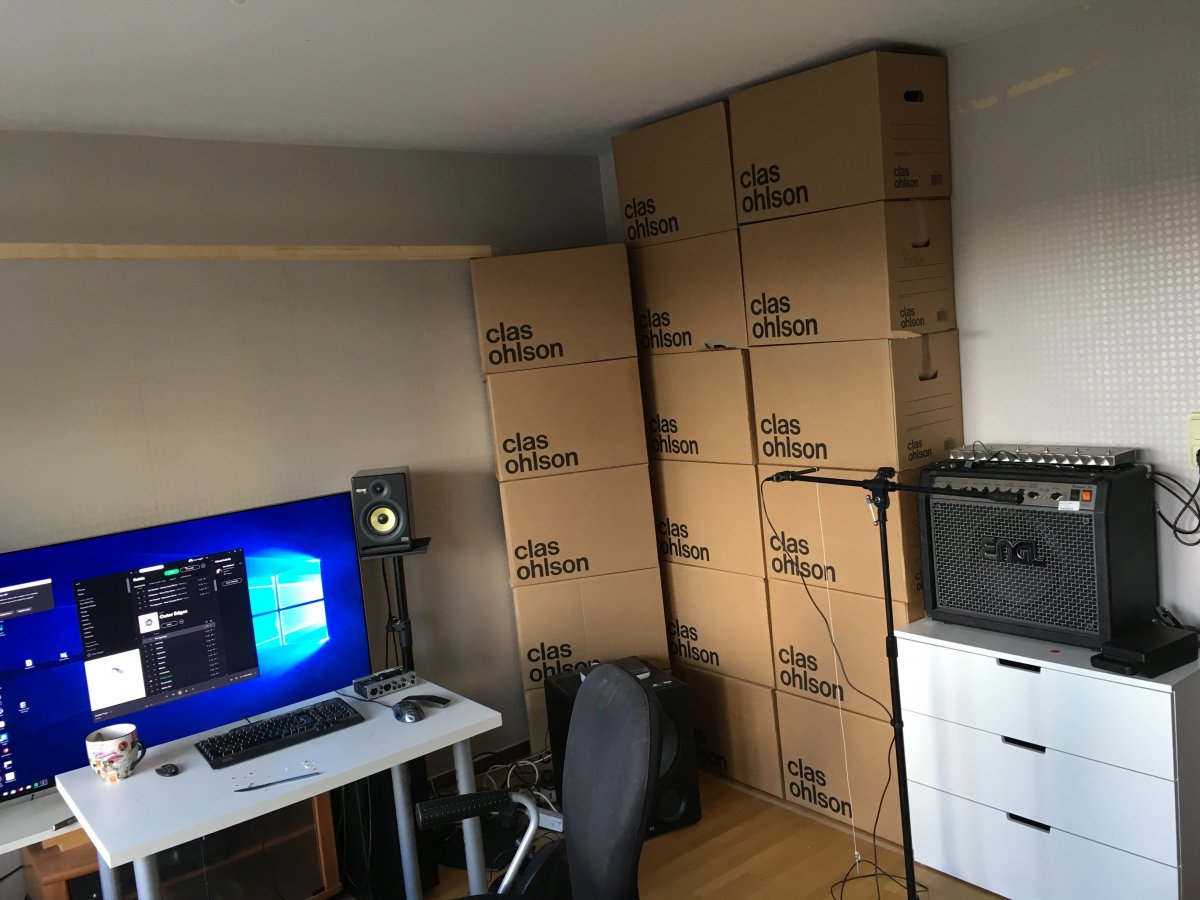

ostfisk Postat 24 september 2018 Trådstartare Postat 24 september 2018 Snart dags för byggstart nu! Har bara en byggnadsteknisk fråga jag behöver få svar på. Hur jag skall få tillräcklig ventilation bakom stenullen som ligger mot en yttervägg. Sen skall jag boka in en helg då farsan kommer upp. Då skall vi börja bygga!! Jag har dock velat se hur mycket yta som försvinner från rummet... svårt att föreställa sig. Rummet kommer ju att användas som vardagsrum också så det får inte bli för litet. Vill heller inte förlora för mycket takhöjd så att det känns instängt. Kom på att jag kunde använda flyttkartonger och reglar för det. Flyttkartongerna är 35 cm breda. Precis så breda som sidoabsorbenterna blir! Här ser vi hur mycket yta som hörnabsorbenterna och sidoabsorbenterna kommer att äta upp. 35 cm försvinner Så här blir takhöjden. Taket fortsätter en bit till men jag hade inte tillräckligt med flyttkartonger för att bygga så långt ut. 🙂 Efter lite funderande så känns det ok att bygga så här. Så nu spikar jag designen. Endast en byggnadsteknisk fråga kvar nu då! Är sjukt taggad!! /Jens 2
troeds Postat 6 oktober 2018 Postat 6 oktober 2018 Hahah så himla ambitiöst med lådorna! Ser bra ut. Ang. ventilering bakom ullen så borde det väl räcka att kila fast bitarna ordentligt mellan reglarna och se till att du har lite utrymme bakom. Ullen sväller lite med tiden, så lämna förslagsvis lite extra space. För att vara helt säker kan du ju skruva upp plastnät som förhindrar att ullen glider ut mot yttervägg.

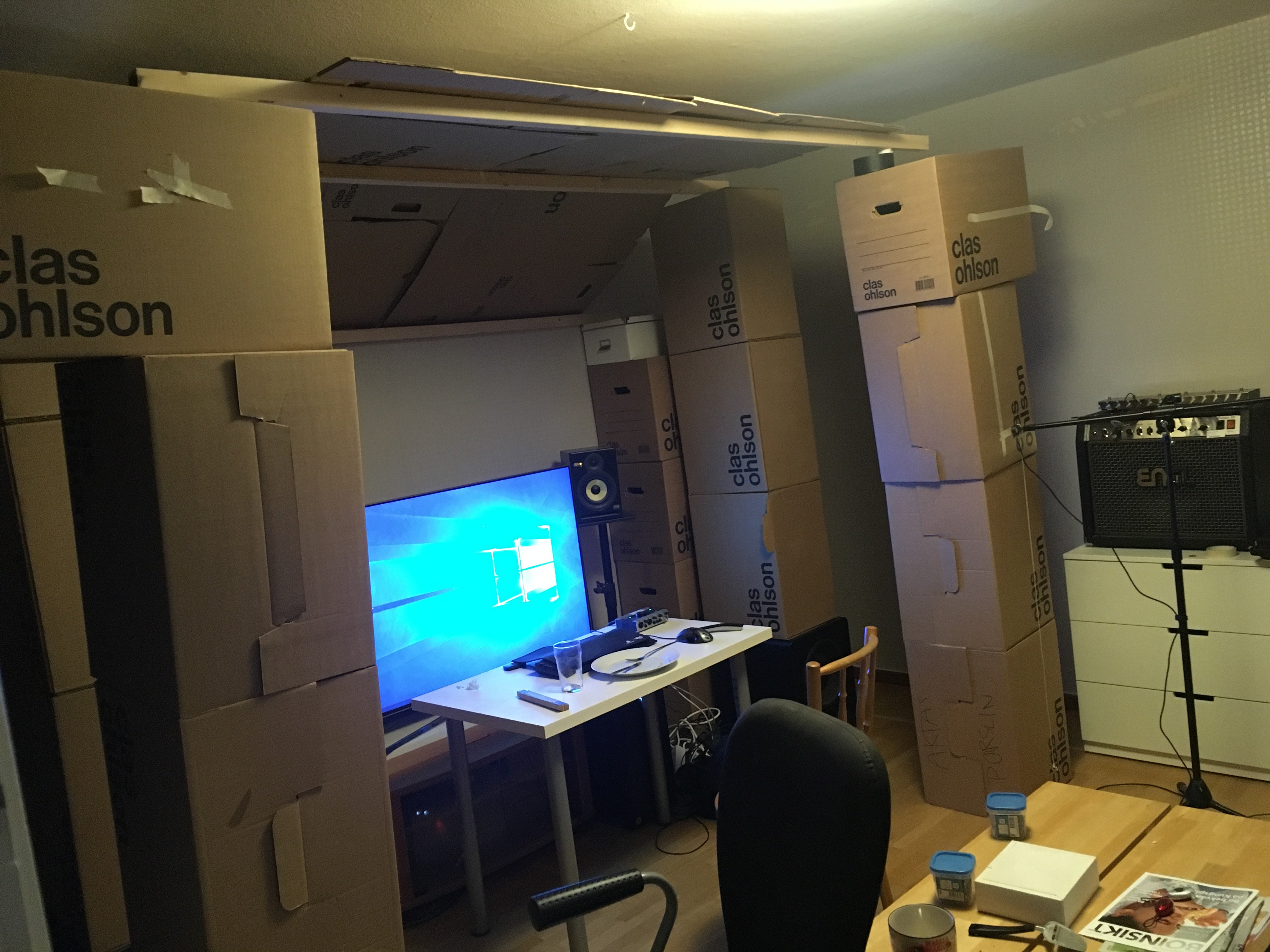

ostfisk Postat 8 oktober 2018 Trådstartare Postat 8 oktober 2018 Hehe, ja jag fick köpa till 10 flyttlådor för att få till alla absorbenter. 🙂Kändes ändå viktigt att se visuellt hur mycket yta som försvinner. Angående spalten så kommer jag att dra snöre sicksack mellan reglarna någon cm från väggen. Så som jag gjorde på bakre väggen. Så stenullen vilar mot dem. Då får jag stenullen riktigt nära väggen fast ändå med en spalt!

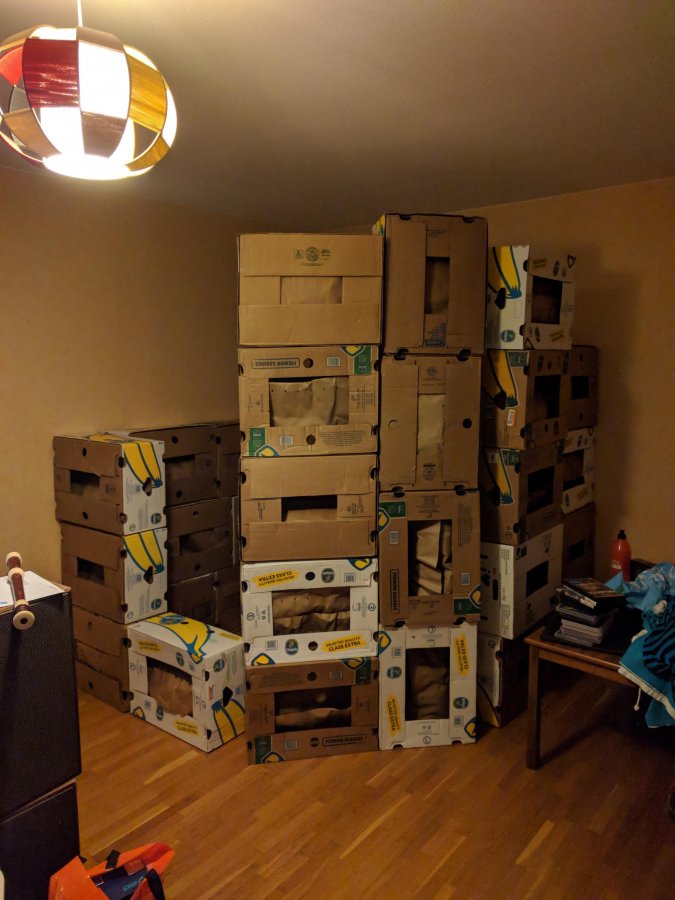

Kalle Marklund Postat 9 oktober 2018 Postat 9 oktober 2018 Själv har jag släpat hem ca 40 tomma banankartonger från närmaste ICA för exakt samma ändamål, dvs för att få en uppfattning om hur en tänkt konstruktion kommer gestalta sig. Kul att man inte är ensam med sina kartonger ? 1
ostfisk Postat 10 oktober 2018 Trådstartare Postat 10 oktober 2018 Verkar vara en stor konstruktion! Bygger du också studio?
Kalle Marklund Postat 10 oktober 2018 Postat 10 oktober 2018 (redigerat) Nej, ingen studio men i många avseenden relaterat. Jag planerar att bygga ett ljudisolerat bås där jag kan öva saxofon och andra blåsinstrument på dygnets alla timmar utan att störa mina grannar. Återkommer med egen post när jag kommit lite längre i mina planer. Redigerat 10 oktober 2018 av Kalle Marklund

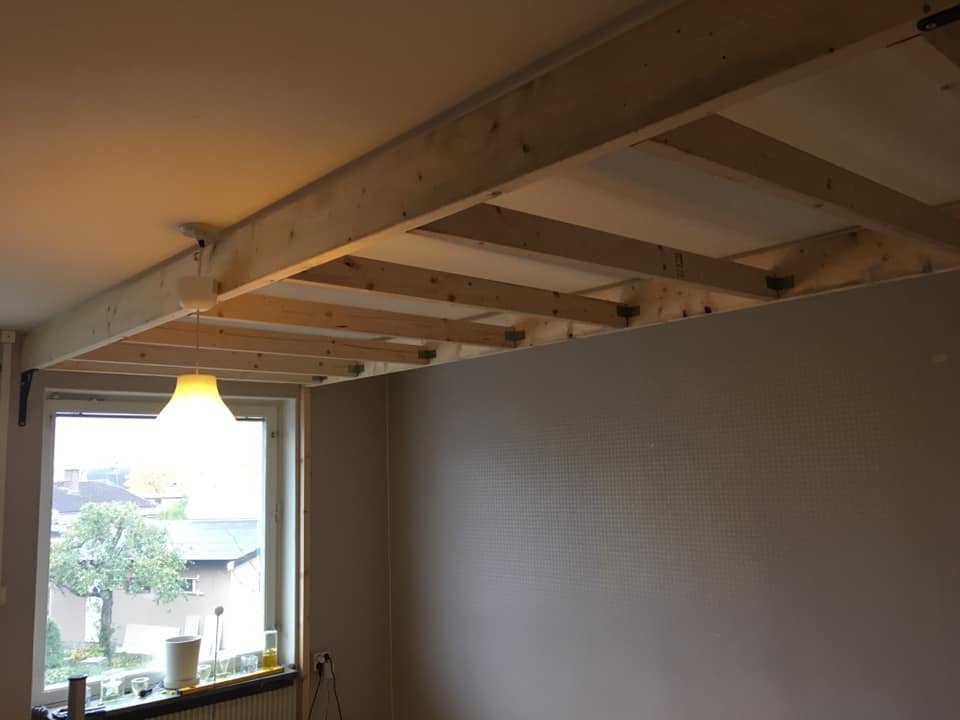

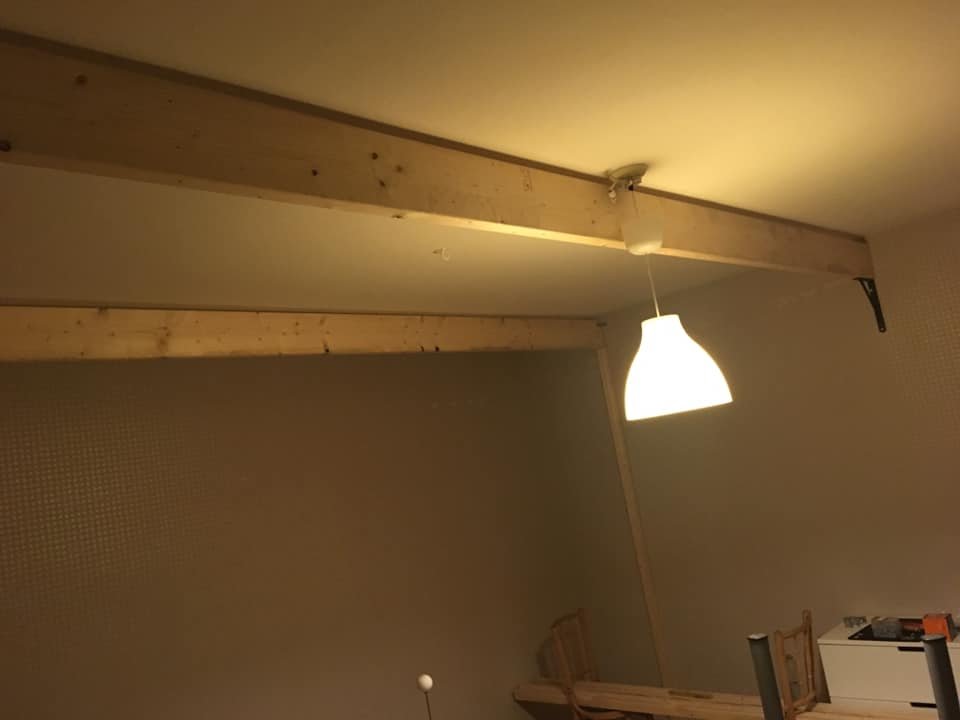

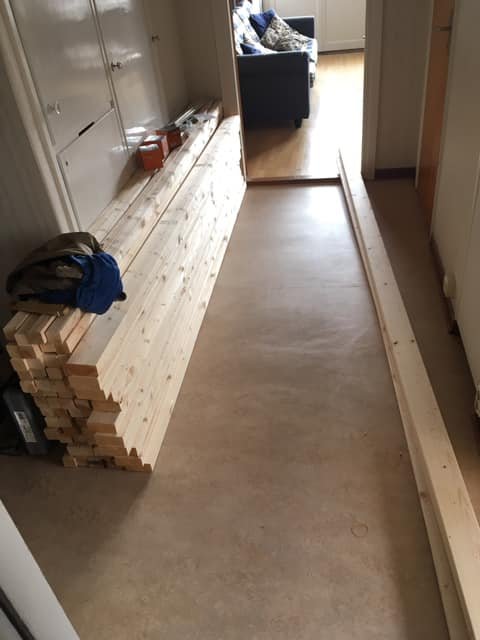

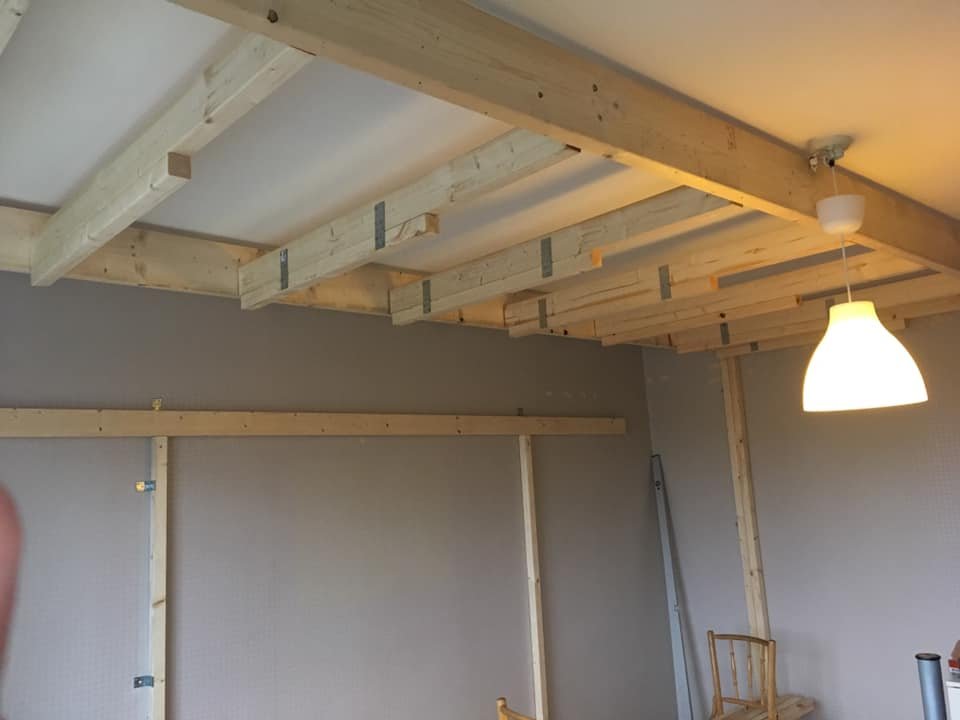

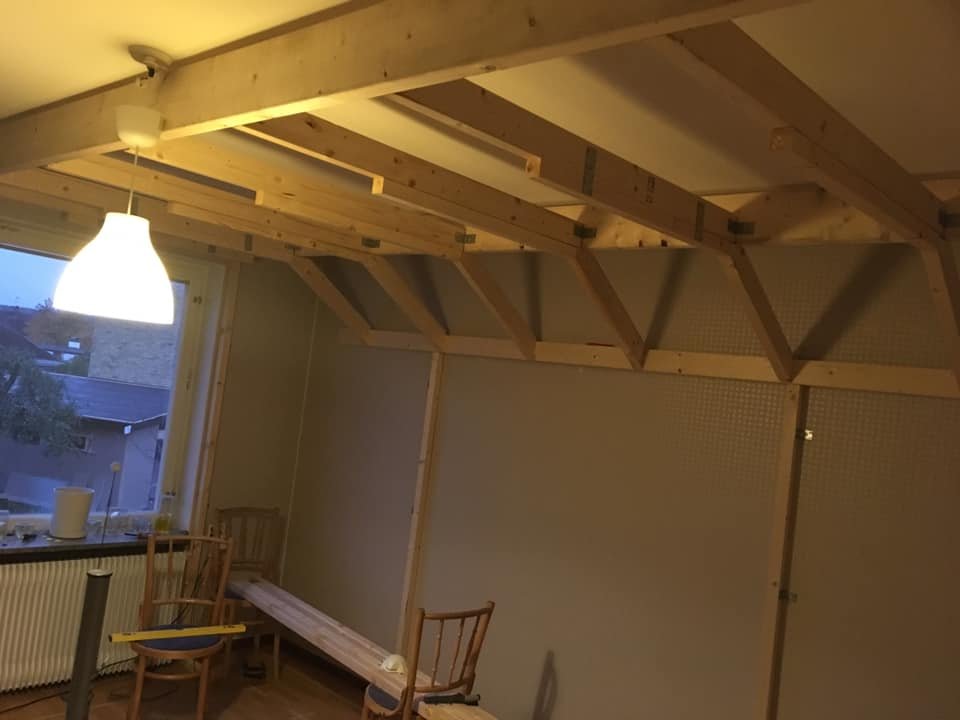

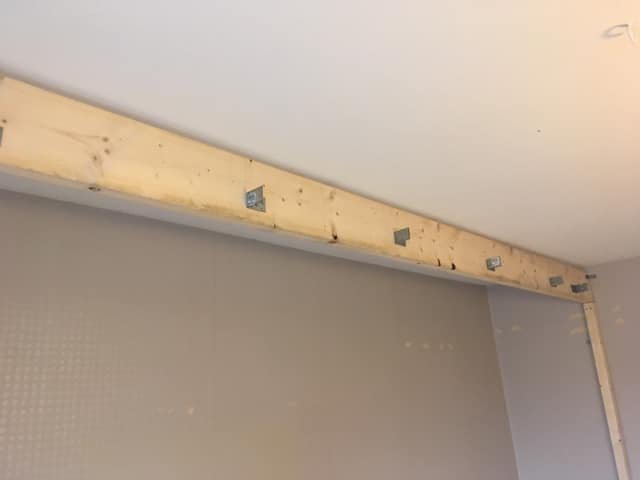

ostfisk Postat 21 oktober 2018 Trådstartare Postat 21 oktober 2018 (redigerat) Äntligen byggstart! Pappa kom upp och vi körde en vända förbi K-Rauta och inhandlade reglar och skruv. Jag hade redan handlat beslag och sånt sen innan. Många reglar blir det. Får se om alla går åt. Tog ganska många extra. Två reglar som spänner över hela rummet. Dessa skall bära upp taket. Förberedelse för de tvärgående reglarna! Uppsatta! Taket sjunker till 62 cm:s djup närmast väggen. Det skall gå diagonala reglar ner dit. Först sänkte vi taket lägst fram. Där kommer första reflektionerna träffa. Det extra djupet gör att de gör att de absorberas i sin helhet. Jag får även då lite extra djup på taket vilket gör att jag får extra absorbtion av stående vågen. De diagonala reglarna på plats! Nästa grej är att färdigställa taket, skall till några reglar till. Sen skall jag bygga superchunksen! Sjukt taggad! 🙂 Redigerat 21 oktober 2018 av ostfisk 2

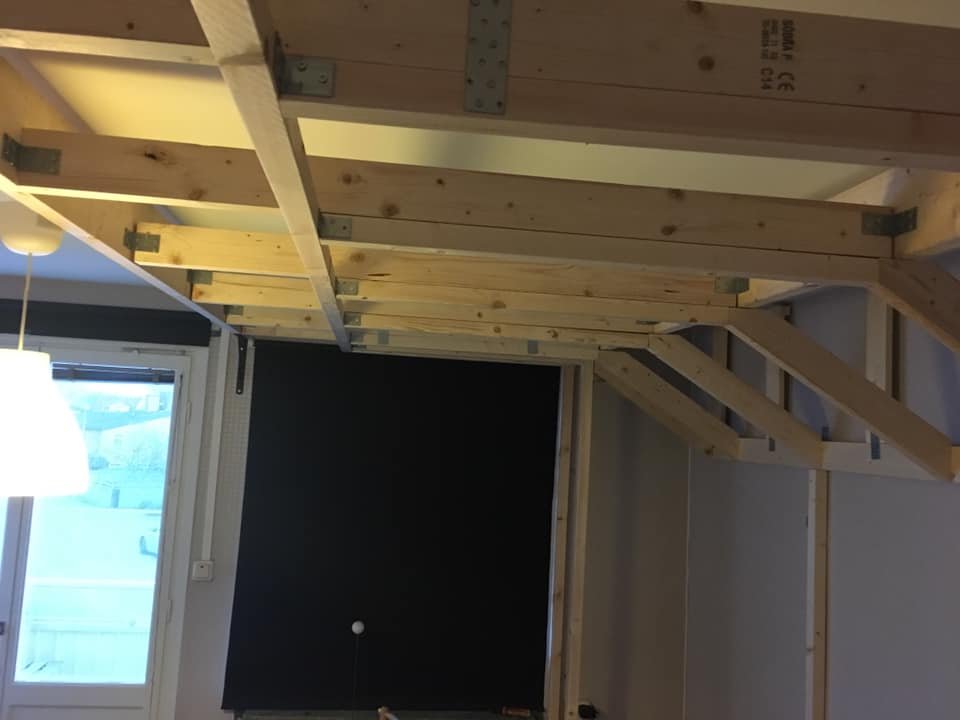

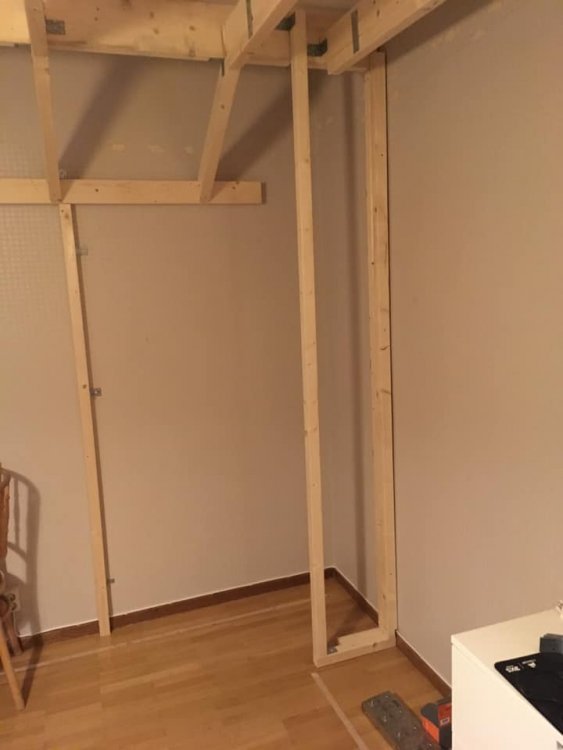

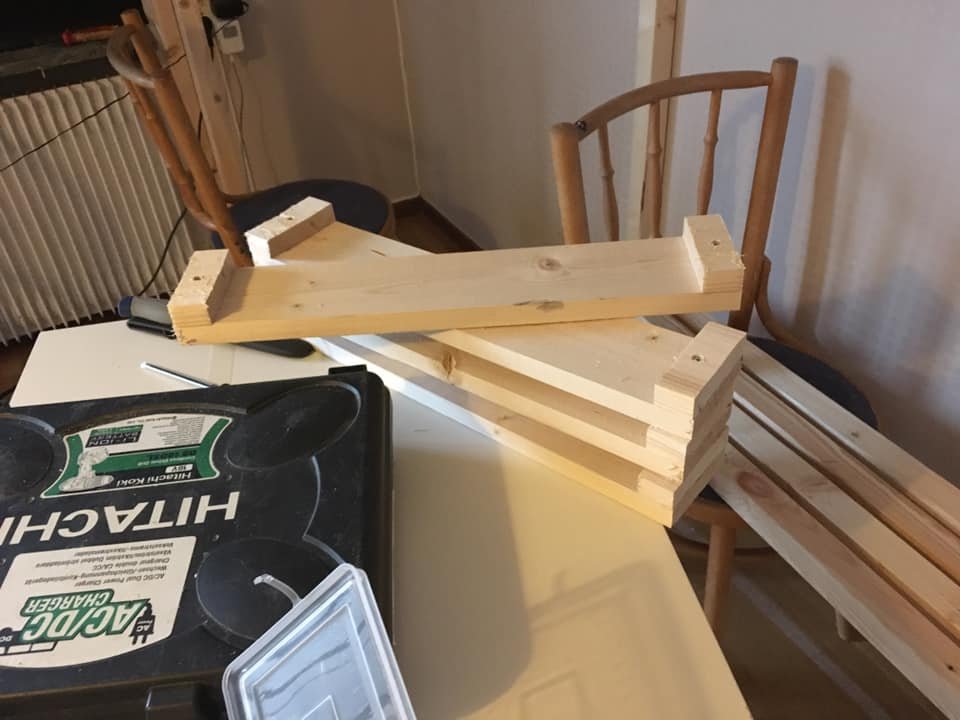

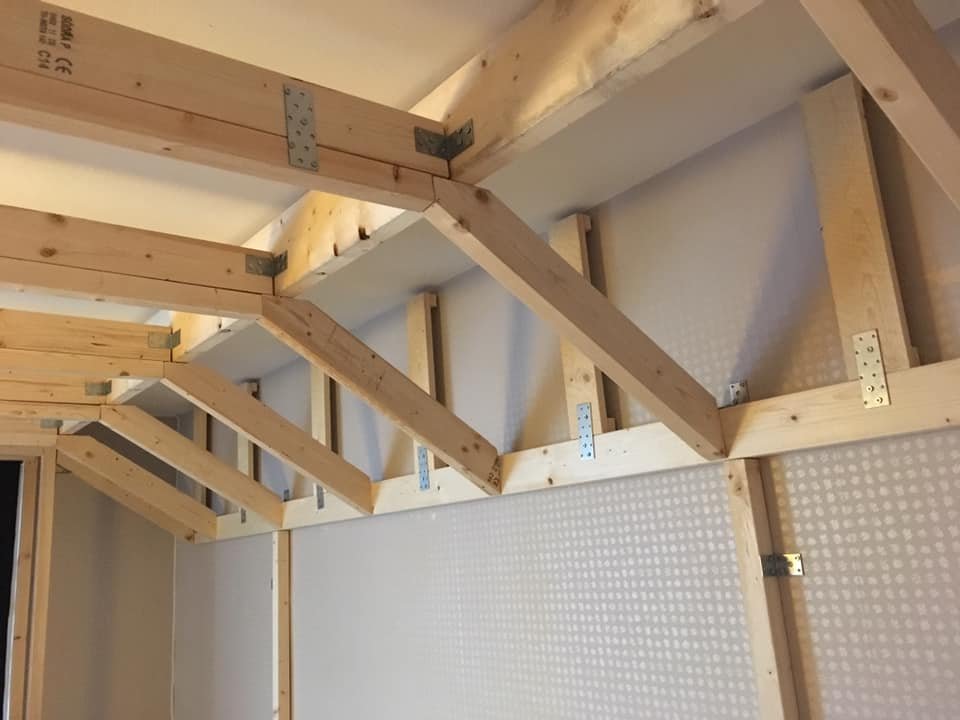

ostfisk Postat 27 oktober 2018 Trådstartare Postat 27 oktober 2018 Nu är taket klart! Tog bara tre dagar!! Känns sjukt gött att det gick så fort. Känns som att resten kommer att gå lika fort nu! Stolpe på plats. Dels för att stötta upp den tvärgående regeln, dels för att vara en del av superchunksen som kommer där sen. På andra sidan också. Distanser som skall sitta bakom taket och hindra att stenullen ligger direkt mot väggen. Man vill inte ha stenull direkt mot en yttervägg, då kan det bli kondens i väggen med mögel som följd! Uppsatta! Luftspalten! Här är det färdiga taket, i profil! Nästa steg är att bygga superchunksen och sedan sidoabsorbenterna. Sedan skall jag åka och köpa stenull. När den är uppsatt är det bara tyg och lister kvar, sen är studiobygget klart!! Sjukt taggad! 🙂 1
ostfisk Postat 29 oktober 2018 Trådstartare Postat 29 oktober 2018 22 timmar sedan, troeds säger: Fan vad ordentligt det ser ut! Tack! Jo jag har varit väldigt noggrann med detta taket. Planerat i oändlighet. Vill känna mig säker när jag sitter där under. Dumt att få 100 kg tak i huvudet!

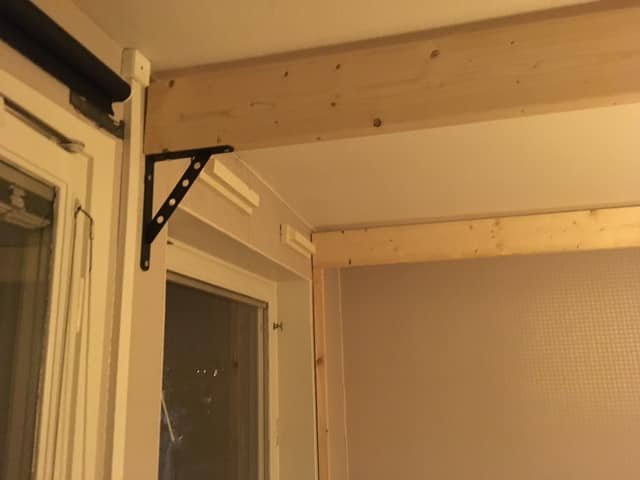

Gäst Postat 30 oktober 2018 Postat 30 oktober 2018 Det ser ut som att den främre takbalken bara sitter med dom där två metallkonsollerna ute i sidan? Det blir nog lite klent om det är så.
ostfisk Postat 30 oktober 2018 Trådstartare Postat 30 oktober 2018 Total vikt som varje konsol kommer att bära är 26 kg så jag tror att det skall funka! De är rate:ade till 90 kg och pluggen skall klara 30 kg per plugg. (två plugg per konsol)
Gäst Postat 31 oktober 2018 Postat 31 oktober 2018 (redigerat) Absolut håller med och sen ser det konstigt ut med allt det andra så maffigt dimensionerat. Hjälm på tänker jag eller vinkeljärn upp i taket och hänga det där också. Redigerat 31 oktober 2018 av Gäst
ostfisk Postat 31 oktober 2018 Trådstartare Postat 31 oktober 2018 (redigerat) Ok blir lite nojig nu... @Wellness Music, någon kommentar? Får inte borra i taket för övrigt. Därav konsolerna. Redigerat 31 oktober 2018 av ostfisk
Gäst Postat 31 oktober 2018 Postat 31 oktober 2018 Ok taket är uteslutet alltså, sorry vill inte stöka till det för dig. (Det kan bli snyggt med stående regel på bra/smarta ställen i konstruktionen också och man kan ju hänga saker i den om man kommer på framöver att man behöver utan att vara skraj.)
wellness music Postat 31 oktober 2018 Postat 31 oktober 2018 Med 10 mm plugg, i bra betong och den tänkta lasten kommer det funka finfint.
ostfisk Postat 31 oktober 2018 Trådstartare Postat 31 oktober 2018 1 timme sedan, wellness music säger: Med 10 mm plugg, i bra betong och den tänkta lasten kommer det funka finfint. Tack! Det är väl just "bra betong" som jag är lite osäker över. Porös lättbetong är vad jag har... Tänker att jag kanske kan sätta ett järn till på insidan av regeln. Har järn modell större. Och få in en grov plugg och skruv.
wellness music Postat 31 oktober 2018 Postat 31 oktober 2018 Min bedömning är att detta inte kommer vara något problem. Det blir i huvudsak en vertikal kraft som förbandet ska hantera. Konsolen är skruvad underkant regel som dessutom ligger dikt an vägg, så det är inte så mycket som kan hända. Det blir mer en skjuvande belastning vs draglast. Känner du dig osäker så kan du proppa fast en vertikal regel så du får fler fästpunkter, alternativt en tjockare plyfa som du sparar ur för regeln och skruvar med 4 skruv.
Gäst Postat 31 oktober 2018 Postat 31 oktober 2018 Jag skulle sätta stående regel eller som föreslaget i alla fall en lite längre regel med flera skruv och inte chansa på en hyllkonsoll det ser verkligen tyngre ut (på bild i alla fall) än 26 kg. Nåväl lycka till
