Hur funkar egentligen min patchbay?

[JJRockford]

Kan någon hjälpa mig att tyda instruktionerna till patchbayen från Neutrik som jag köpt?

Jag tänkte att det bara skulle vara en "dum" kopplingspanel där man kopplade in en massa saker på baksidan och sen väljer hur dessa ska kopplas ihop genom att flytta patchkablar på framsidan.

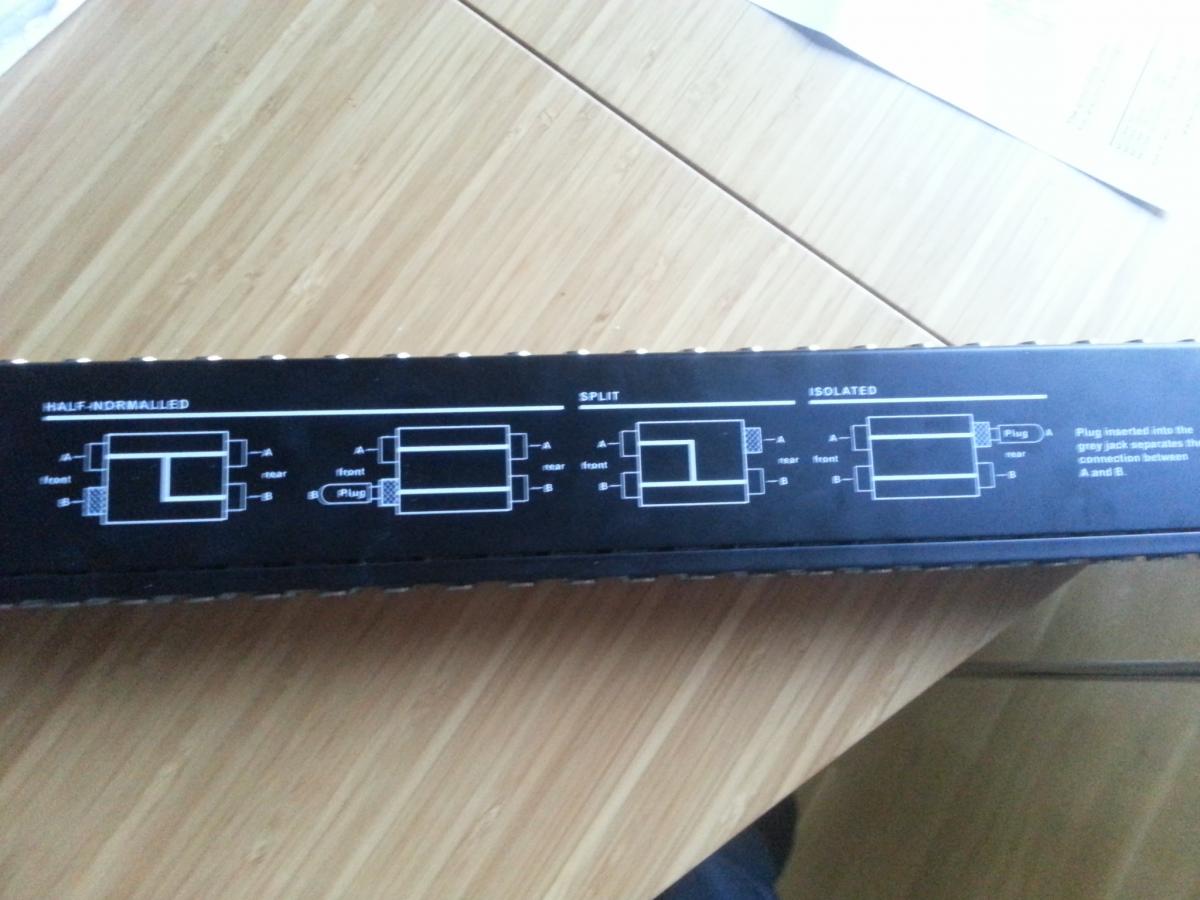

Det kanske det här. Men på oavsidan av patchbayen finns fyra stycken schematiska bilder där det verkar som om man även kan använda den för att splitta en signal. Antingen från en ingång på baksidan till två fram, eller från en på framsida till två bak (säkert praktiskt om man jobbar mycket med olika inserteffekter och sånt).

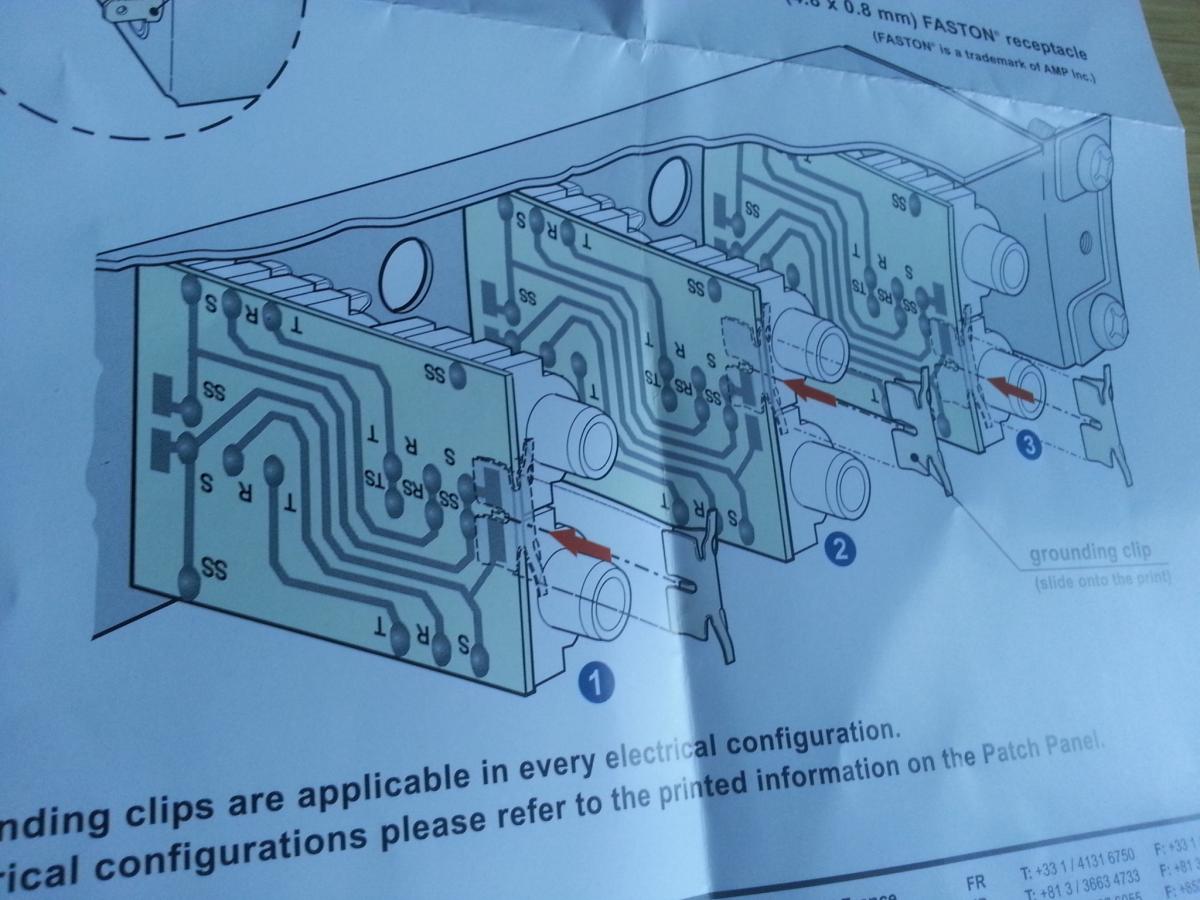

Själv önskar jag nog dock mest att använda den som 48 stycken separata kontaktytor (om det nu är möjligt). Så hur ska jag göra? Här är två bilder. Den första visar hur ledningarna går mellan den olika kontakterna (och handlar såvitt jag förstått om ifall man vill ha gemensam jord mellan olika kontakter, och vilken jord man i så fall ska välja). Kan inte se att ingångarna hör ihop på ett sätt som gör att man skulle kunna splitta en signal till två?

Den andra bilden visar de kopplingsmöjligheter som finns.

[Claes Holmerup]

Jag har samlat det mesta (tror jag...) om patchbays i min lilla artikel här: http://wiki.kontrollrummet.com/Patchbay 🙂

[JJRockford]

Bra artikel!

Nu återstår bara att klura ut det mest "systematiska" sättet att koppla in allt. För att inte tala om att namnge kontakterna...
