Hej forumet!

Först och främst; det här kanske inte klassas som en riktig studiobyggtråd men byggtråd är det förvisso. Dessutom kom forumiten Naymari med idén att det här även kanske skulle kunna bli en mer allmän DIY-tråd för lite mindre projekt typ pedaler, mikar, e t c. Så fyll gärna på med era egna projekt. Om inte annat så får det här bli en on-going tråd eftersom att jag har fler projekt på gång (tap tempo-pedal samt en OD).

Jag har länge tänkt att bygga någon/några fräsiga pedaler och kom till slut fram till att en bufferpedal och AB-dito skulle sitta fint på pedalbordet så här i första stadiet. Så varför inte dela med sig av vansinnet och låta alla följa med på resan. Välkomna! 🙂

Avsnitt #1

Jag upplever att när min gitarrsignal passerat alla tretton stycken pedaler (viss med true bypass och vissa utan) så tappar den både ton och (viss) volym när den når stärken. Efter diverse laborerande med telekablar i det övre prissegmentet insåg jag trots allt att det enda sättet att få en vettig signal var att fixa någon typ av buffer-pedal. Men sanningen att säga så har jag ingen större lust att pynta >700 kr för någonting jag faktiskt kan pyssla ihop själv.

Vidare vore det ganska ball att ha en AB-låda för att antingen splitta signalen till två olika stärkare alternativt slippa jacka i och ur telekablen när jag byter gura under produktioner (dagens i-landsproblem 😛 ).

Efter lite googlande, snokande på DIY-forum och allmänt frågvist trakasserande ( 😉 ) av Albin Roslund borta på Moody Sounds kom jag fram till att en bufferpedal och AB-låda faktiskt inte skulle vara så svårt att pyssla ihop. De enda kraven var att de ska köras enbart på 9V DC (inga batterier här inte) samt ta lite plats på pedalbordet.

Och lo and behold; på Moody hittade jag Buffer-kitet komplett med låda. Samtidigt plockade jag även ut prylarna till AB-boxen. Just AB-lådan hade jag lite "must have"-specs för; två LED:ar och skapligt semi-liten låda. Vissa saker har jag såklart sedan gammalt (lödkolv, kopplingstråd och tenn) men resten av pedaldelarna och komponenterna var jag tvungen att köpa in mig på.

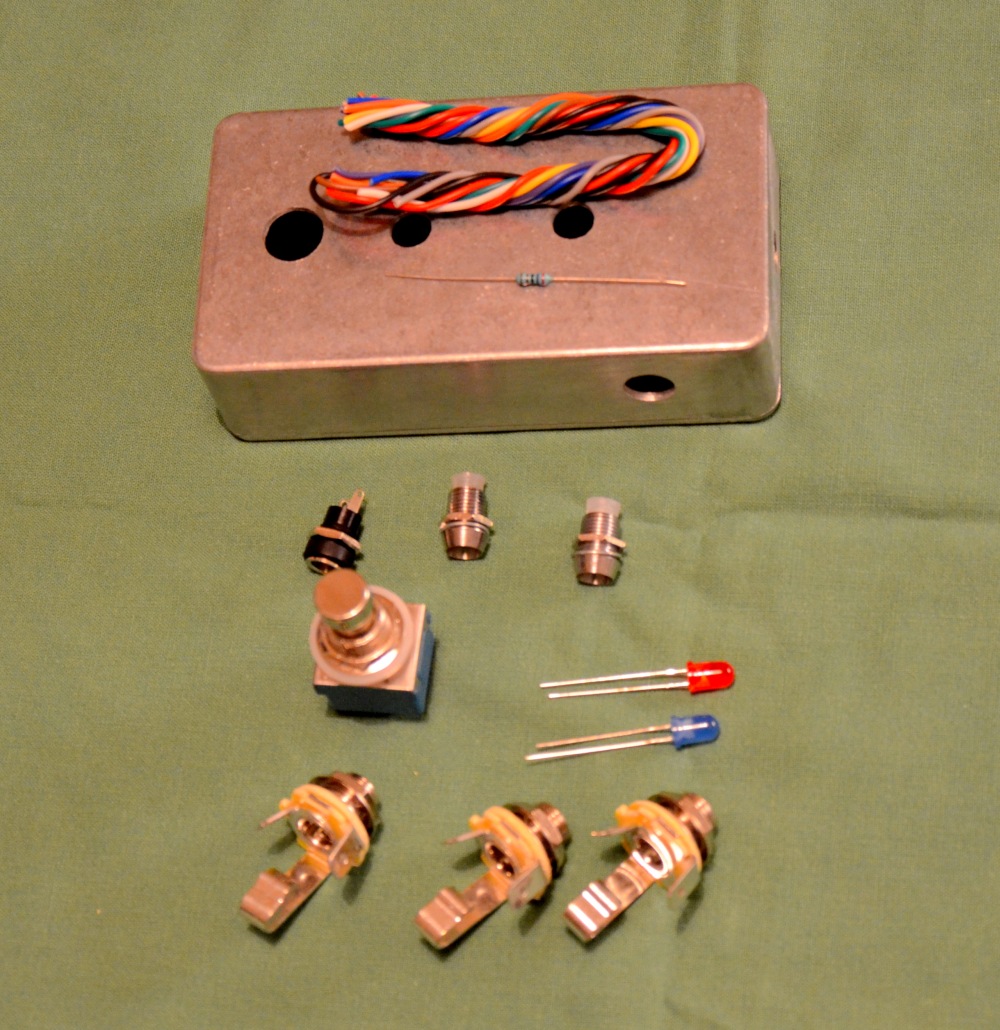

Ingredienser till AB-boxen

Box "MXR" (färdigborrad av herr Roslund himself)

3PDT-switch

3x telejack (mono)

2x LED (blå och röd + socklar)

Strömjack

2,7 kΩ resistor

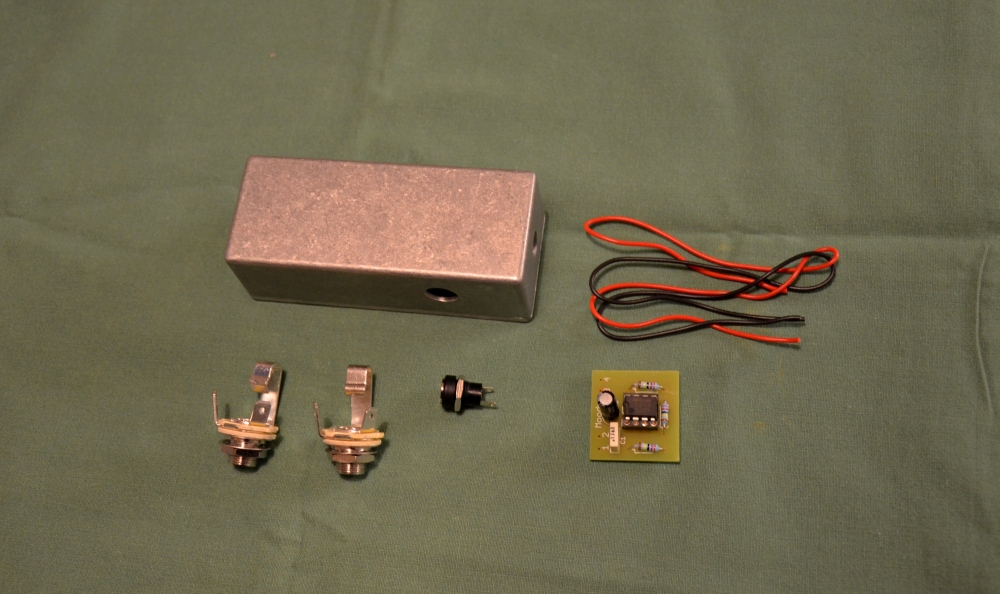

Ingredienser till bufferpedalen

Kitet innehåller följande;

Kretskort

3x 2M2 resistorer

2x kondesatorer (22uF och 100nF)

TL071 Op-amp (med sockel)

Strömjack

Som synes kunde jag helt enkelt inte hejda mig utan att har redan monterat alla komponenterna på kretskortet. I nästa avsnitt blir det till att måla de bägge lådorna samt klarlacka dem. Tänkte mig att AB-lådan får bli vit och bufferpedalen får bli svart som riktigt gott kaffe (eller som must).

To be continued...

Vänligen,

CHAE

Redigerat 9 oktober 2013 av CHAE
